PADS Layout VX.2.2 - 导出 DXF 文件
发布日期：2021-05-06 23:02:57
浏览次数：16
分类：精选文章
本文共 213 字，大约阅读时间需要 1 分钟。
文章目录
PADS Layout 版本信息：
操作步骤
打开 PCB 文件，然后选择菜单：文件 > 导出…

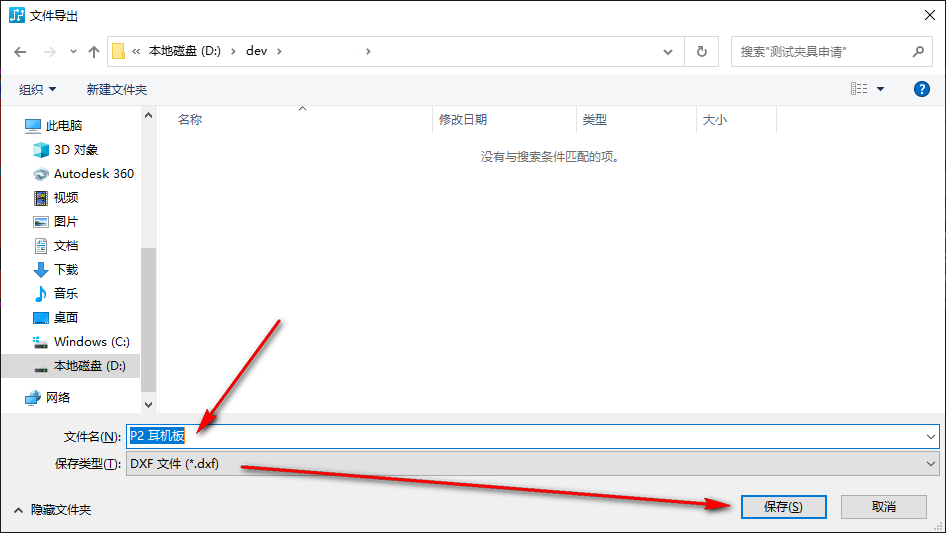

指定文件导出的位置、文件名，以及保存类型，然后点击保存按钮：

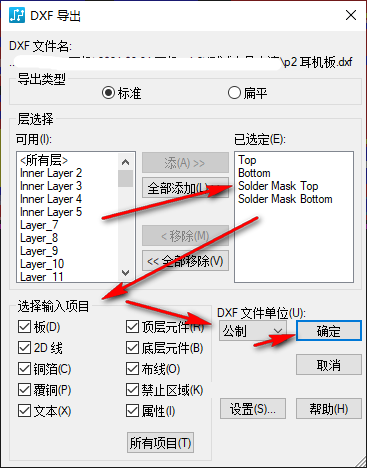

在 DXF 导出对话框中：
- 层选择：选择需要导出的层；
- 选择输入项目：选择需要导出的项目；
- DXF 文件单位：设置尺寸单位。

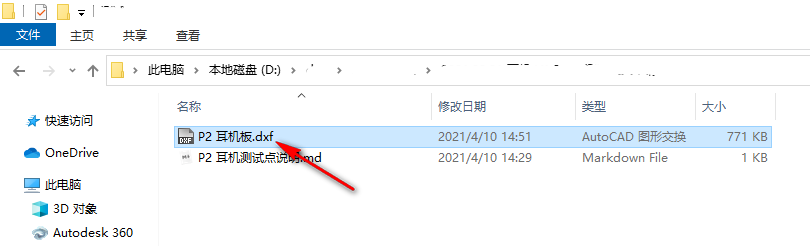

完成以上设置之后，点击确定按钮，就可以在之前设置的文件夹中看到导出的 DXF 文件：

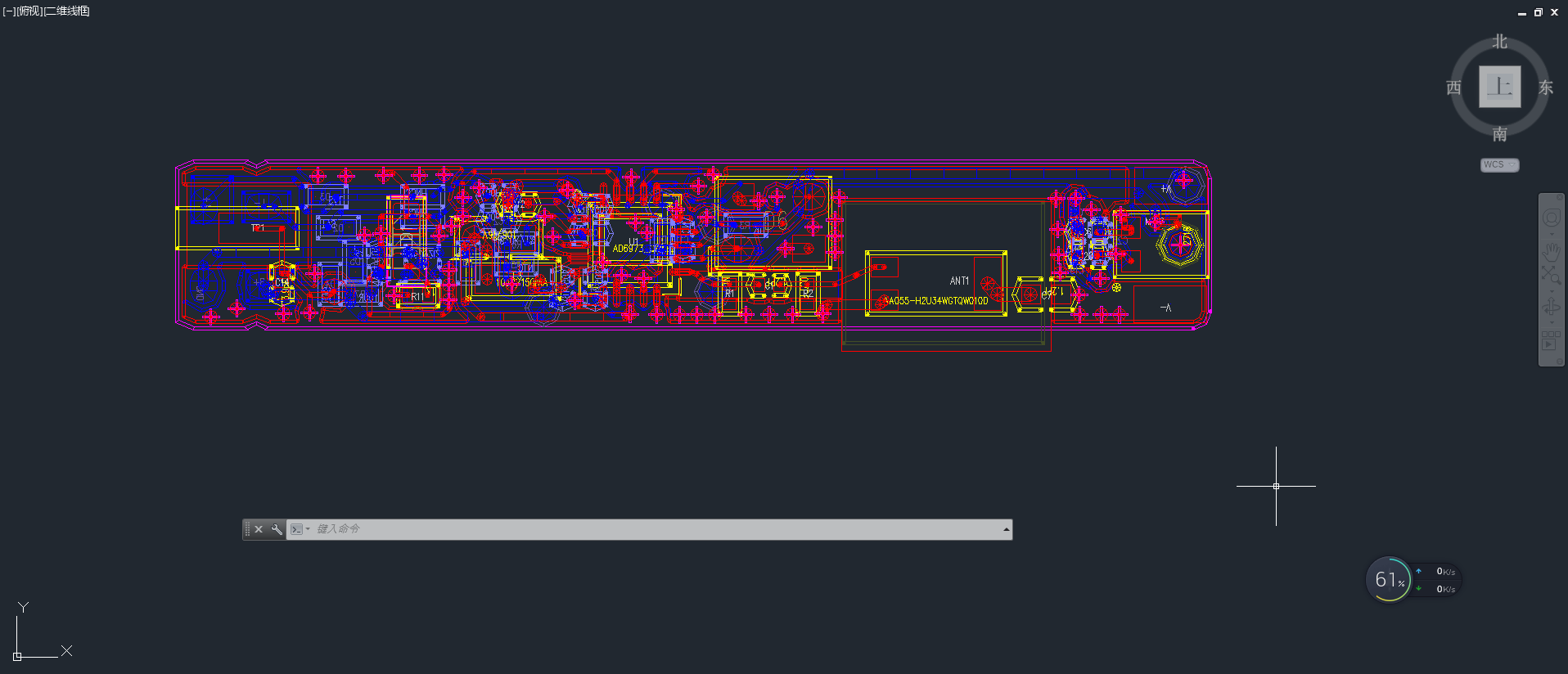

使用 AutoCAD 2014 打开该文件：
