1.0XD3：读 ID指令，

用于读取LCD控制器的ID，该指令如表1所示，可以看出0XD3指令后面跟了4个参数，最后2个参数读出来是 0X93和0 X41，刚好是控制器ILI9341的数字部分，通过该指令即可判别所用的LCD驱动器是什么型号，这样就可以根据控制器的型号去执行对应驱动IC的初始化代码，从而兼容不同驱动 IC 的屏，使得一个代码支持多款 LCD。

                                                         表1 0XD3指令描述

2.0X36：存储访问控制指令

可以控制ILI9341存储器的读写方向，就是在连续写GRAM的时候，可以控制GRAM指针的增长方向，从而控制显示方式（读GRAM也是一样），该指令如表2所示：

                                                             表2 0X36指令描述

从上表可以看出0X36指令后面紧跟一个参数，这里主要关注MY、MX、 MV这三个位，通过这三个位的设置可以控制整个ILI9341的全部扫描方向，如表3所示：

                                        表3 MY、MX、MV设置与LCD扫描方向关系表

3.0X2A：列地址设置指令

指令如表4 所示，在从左到右，从上到下的扫描方式（默认）下，用于设置横坐标（x坐标），带有4个参数，实际上是2个坐标值：SC和EC，即列地址的起始值和结束值，SC必须小于等于EC，且 0≤SC/EC≤239。一般在设置x坐标的时候，只需要带2个参数即可，也就是设置 SC即可，因为如果EC没有变化，只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。

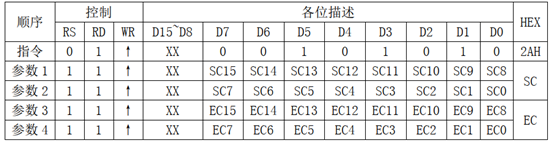

                                                                           表4 0X2A指令描述

4.0X2B：页地址设置指令

指令如表5所示，在从左到右，从上到下的扫描方式（默认）下，用于设置纵坐标（y坐标），带有4个参数，实际上是2个坐标值：SP和EP，即页地址的起始值和结束值，SP必须小于等于EP，且 0≤SP/EP≤319。一般在设置y坐标的时候，只需要带2个参数即可，也就是设置 SP即可，因为如果EP没有变化，只需要设置一次即可（在初始化ILI9341的时候设置），从而提高速度。

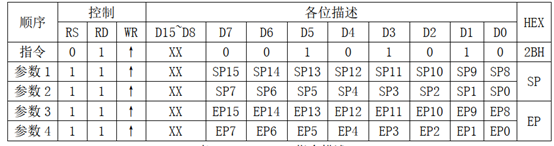

                                                                             表5 0X2B指令描述

5.0X2C：写GRAM 指令

在发送该指令之后，便可以往LCD的GRAM 里面写入颜色数据了，该指令支持连续写，指令描述如表6所示：

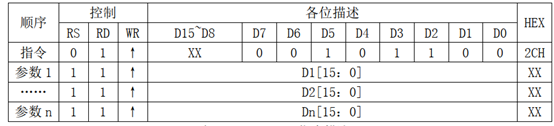

                                                                          表6 0X2C指令描述

从上表可知，在收到指令0X2C之后，数据有效位宽变为16位，可以连续写入LCDGRAM值，而GRAM的地址将根据MY/MX/MV设置的扫描方向进行自增。例如：假设设置的是从左到右，从上到下的扫描方式，那么设置好起始坐标（通过SC，SP设置）后，每写入一个颜色值，GRAM地址将会自动自增1（SC++），如果碰到EC，则回到SC，同时SP++，一直到坐标：EC，EP结束，其间无需再次设置的坐标，从而大大提高写入速度。

6.0X2E：读 GRAM 指令

用于读取ILI9341的显存（GRAM），输出情况如表7所示：ILI9341在收到该指令后，第一次输出的是dummy数据，也就是无效的数据，第二次开始，读取到的才是有效的 GRAM数据（从坐标：SC，SP 开始），输出规律为：每个颜色分量占8个位，一次输出2个颜色分量。比如：第一次输出是R1G1，随后的规律为：B1R2àG2B2àR3G3àB3R4àG4B4à R5G5... 以此类推。如果只需要读取一个点的颜色值，那么只需要接收到参数3即可，如果要连续读取（利用GRAM地址自增，方法同上），那么就按照上述规律去接收颜色数据。

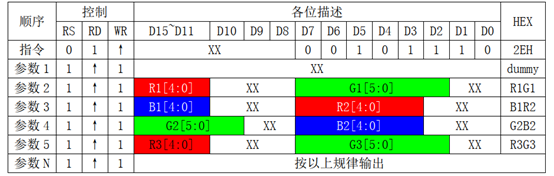

                                                                     表7 0X2E指令描述

以上就是操作ILI9341常用的几个指令，通过这几个指令便可以很好的控制 ILI9341显示需要的内容了。
