PADS Layout VX.2.2 - 导出贴片元器件的坐标
发布日期:2021-05-06 23:02:56 浏览次数:21 分类:技术文章

本文共 457 字,大约阅读时间需要 1 分钟。

文章目录

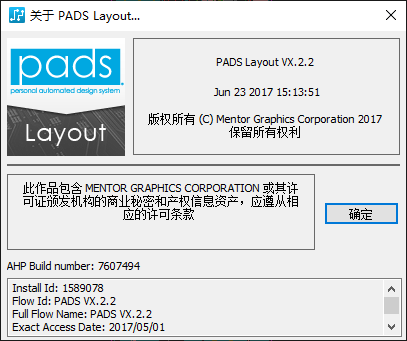

PADS Layout VX.2.2

在这里插入图片描述

操作步骤

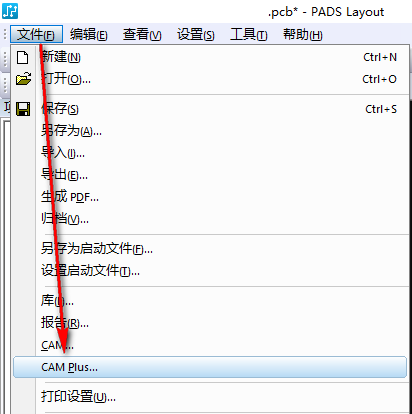

打开 PCB 文件,选择菜单:文件 > CAM Plus…

在这里插入图片描述

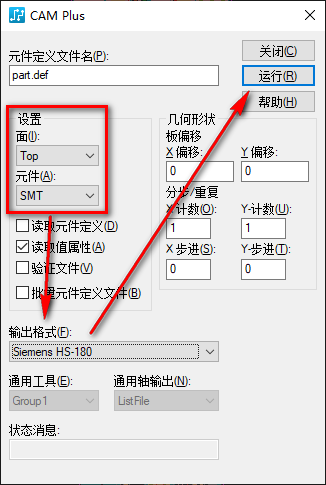

CAM Plus 对话框中:

  1. 设置Top 是顶层,Bottom 是底层;
  2. 设置元件,选择 SMT
  3. 输出格式,选择 Siemens HS-180

完成设置之后,点击运行

在这里插入图片描述

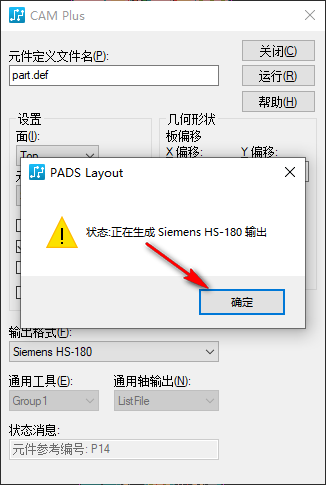

点击运行之后,弹出 PADS Layout 对话框,提示正在生成输出,点击确定

在这里插入图片描述

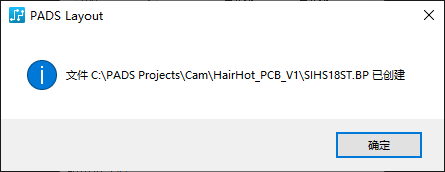

接着,又弹出 PADS Layout 对话框,记住输出文件的位置:

在这里插入图片描述

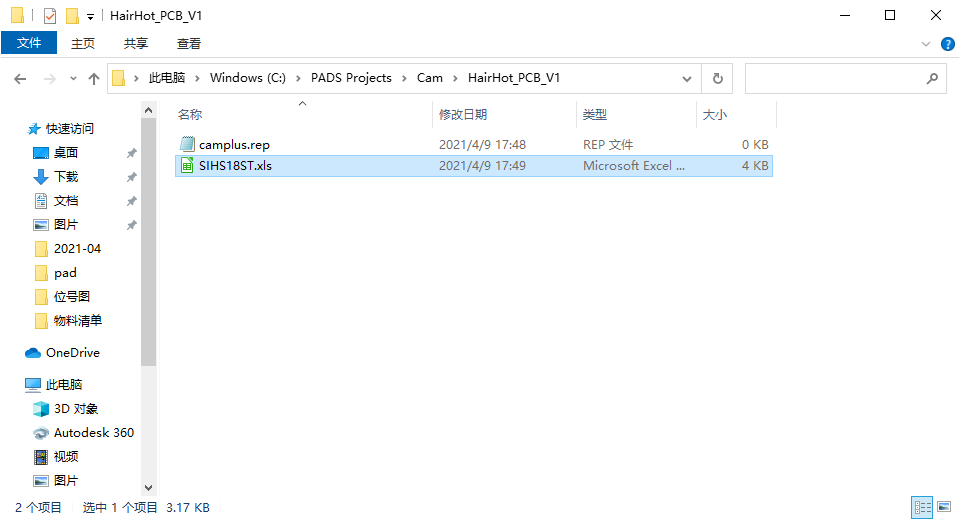

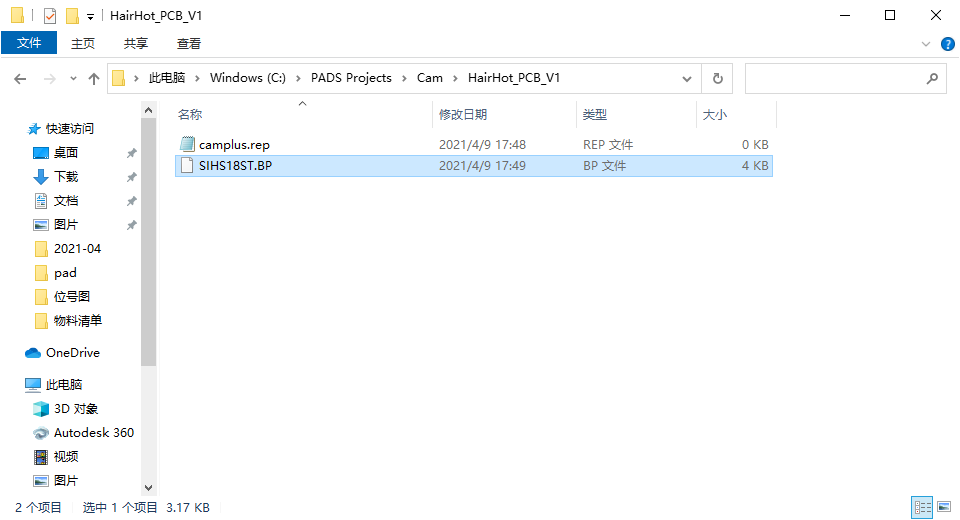

根据提示找到输出的文件:

在这里插入图片描述

将其后缀名改为 XLS

在这里插入图片描述

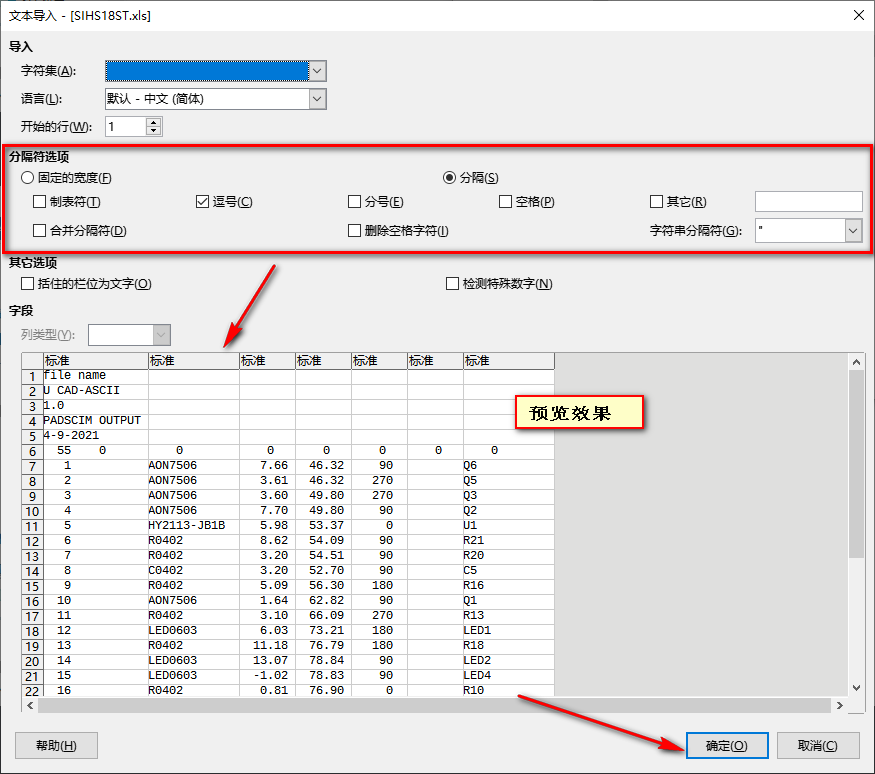

双击打开 XLS 文件,在文本导入对话框中,设置合适的分隔符选项,预览效果,然后点击确定

在这里插入图片描述

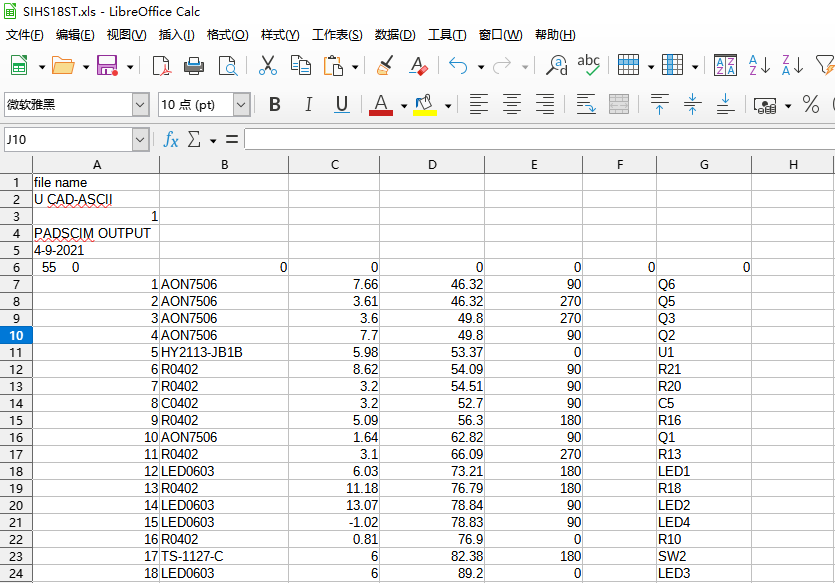

文件导入完成之后,可以看到总共有 7 列,但是不知道这些列是代表什么:

在这里插入图片描述

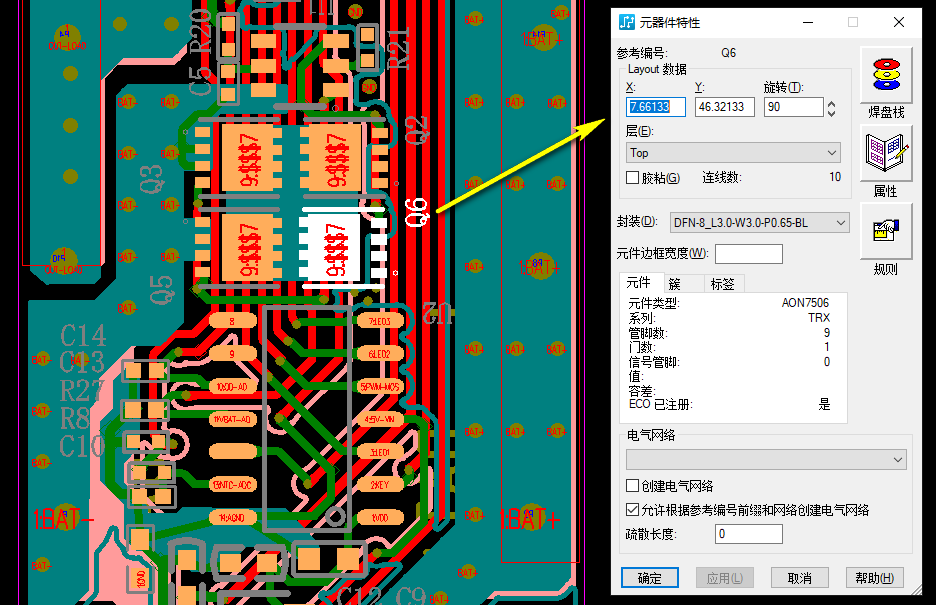

让我们回到 PADS Layout 中,选择一个贴片元件,然后查看其特性

在这里插入图片描述

根据元器件特性中的参数,可以得知:

  1. B 列是元件类型;
  2. C 列是 X 坐标;
  3. D 列是 Y 坐标;
  4. E 列是元件的旋转角度;
  5. G 列是元件的参考编号;
  6. 其他列可以忽略。

在这里插入图片描述
