操作步骤

导出之前先设置单位，选择菜单 Settings > Unit…

根据自己的需求设置单位和精度，然后点击 OK 按钮：

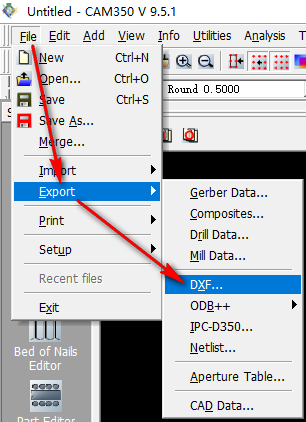

接着，选择菜单 File > Export > DXF…

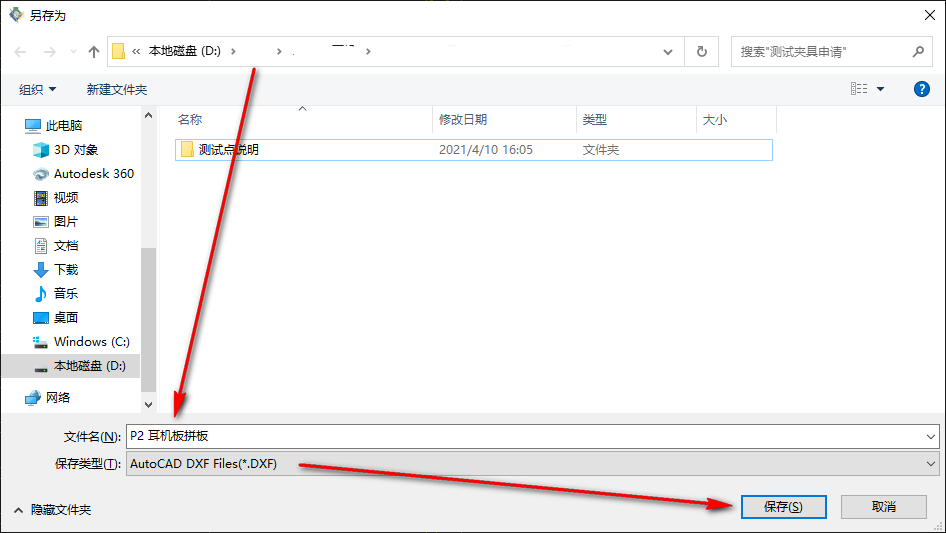

在另存为窗口中：

1. 选择保存位置
2. 输入文件名
3. 设置保存类型

完成以上设置之后，点击保存按钮：

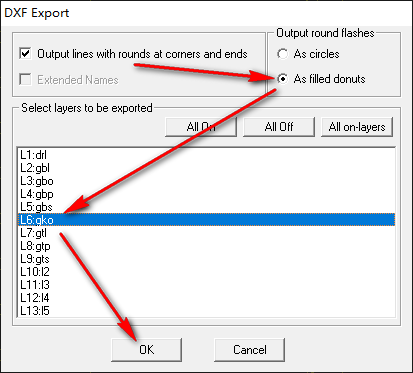

接着，在 DXF Export 对话框中：

1. 勾选 Output lines with rounds at corners and ends
2. 在 Output round flashes 中，选择 As filled donuts
3. 在 Select layers to be exported 中，选择你希望导出的层

完成以上设置之后，点击 OK 按钮：

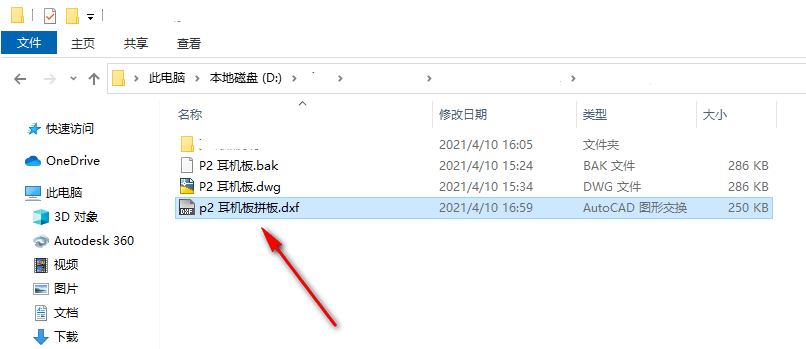

导出完成之后，就可以在之前指定的位置中找到导出的 DXF 文件：

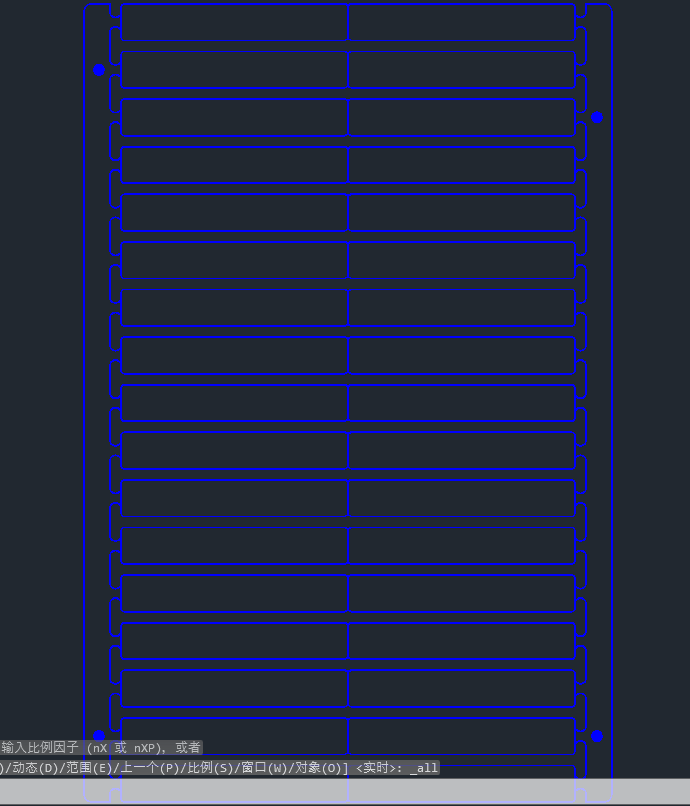

使用 AutoCAD 2014 打开该文件：
