软件环境：vivado 2017.4        硬件平台：XC7Z020

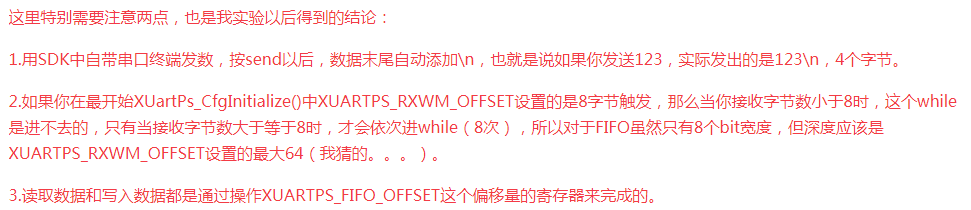

之前的【JokerのZYNQ7020】UART这篇文章，只是解决了zynq7020在sdk下串口的简单收发功能，当时就发现了一些问题，还专门用红字标出来了，只是当时写完这个以后，立马有别的事情要忙，所以到现在才回来填这个坑，如下图。

对于zynq下，串口的收发方式和带来的问题再稍微描述一下，可用的串口收发主要有两种方式，一种是之前文章写过的，基于FIFO的中断方式，在这种方式下，中断的产生取决于FIFO的深度，当深度值过大时，发送小于深度值得数据时，是不引起中断的，自然也不会进一步处理，当大于或等于深度值时，中断确实会触发，也能进行数据处理，但是但是但是！只会触发满FIFO的数据，多出来的数据会等待下次FIFO满触发中断时才能处理，所以如果串口通信使用定长的帧的话倒也无所谓，如果不定长帧通讯，或者还要有串口的交互过程，那简直无法想象，不知道是不是我配置的有问题，还是大家都有这个情况。 xuartps.c文件下，s32 XUartPs_CfgInitialize(XUartPs *InstancePtr,XUartPs_Config * Config, u32 EffectiveAddr)函数中可以设置这个FIFO的大小。

这里再确切的举个例子，假如这个FIFO的值设为8，当串口接收小于8 byte的数据时是不触发FIFO满的中断，当FIFO接收到12 byte数据的时候，会触发一次串口的中断，此时只能处理12 byte中的前8个 byte，后3个 byte+1个 '\n'就要等待下一次凑够8个byte产生中断时候才能处理，3个byte到也好办，难办的是那个'\n'，多次不定长交互后，你都无法确定FIFO里到底有几个字节是发送串口时候自带的'\n'。

所以也就有今天的这个填坑的过程了，这里用到的是串口中断的另外一种方法，超时中断，设定一个超时时间，如果串口在不断接收数据的时候没有超过这个超时时间，就认为数据没有接收完毕，还会一直往FIFO里面送数据，如果超过了这个超时时间没有接收到新的数据，则认为本次串口接收完毕，可以进入中断函数中进行数据处理。

话有点多了，接下来看代码，具体说怎么写。

int main(){	 XUartPs_Config *UartConfigPtr;     UartConfigPtr = XUartPs_LookupConfig(UART_DEVICE_ID);     XUartPs_CfgInitialize(&Uart,UartConfigPtr,UartConfigPtr->BaseAddress);     SetupInterruptSystem(&Intc,&Uart,UART_IRPT_INTR);     recv_total_byte = 0;     while(1);     return 0;}

main还是那个main，只是添加了个recv_total_byte来计算当前总共接收了多少个字节的数据。

void SetupInterruptSystem(XScuGic *GicInstancePtr,		XUartPs *UartInstancePtr, u16 UartIntrId){        XScuGic_Config *IntcConfig; //GIC config        Xil_ExceptionInit();        //initialise the GIC        IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);        XScuGic_CfgInitialize(GicInstancePtr, IntcConfig,                        IntcConfig->CpuBaseAddress);        Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,                    (Xil_ExceptionHandler)XScuGic_InterruptHandler,//connect to the hardware                    GicInstancePtr);        Xil_ExceptionEnable();        XScuGic_Connect(GicInstancePtr, UartIntrId,                        (Xil_InterruptHandler)UartIntrHandler,//set up the timer interrupt                        (void *)UartInstancePtr);        XScuGic_Enable(GicInstancePtr, UartIntrId);//enable the interrupt for the Timer at GIC        XUartPs_SetInterruptMask(UartInstancePtr, XUARTPS_IXR_RXOVR|XUARTPS_IXR_TOUT /*| XUARTPS_IXR_TXEMPTY | XUARTPS_IXR_TNFUL*/ );        Xil_ExceptionEnableMask(XIL_EXCEPTION_IRQ); //Enable interrupts in the Processor.    }

这里要注意了，XUartPs_SetInterruptMask这个函数中，需要添加XUARTPS_IXR_TOUT监测超时中断。

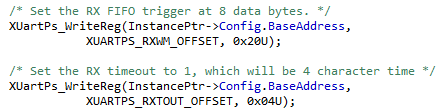

接下来去xuartps.c， s32 XUartPs_CfgInitialize(XUartPs *InstancePtr, XUartPs_Config * Config, u32 EffectiveAddr)函数中，修改串口配置，将FIFO从8改到32，超时时间那里说的也比较清楚，写1是4个波特率周期，这里写4就是16个，够用了。

static void UartIntrHandler(void *CallBackRef){    XUartPs *InstancePtr = (XUartPs *) CallBackRef;	u32 IsrStatus;	u32 ReceivedCount=0;	u32 CsrRegister;	/*	 * Read the interrupt ID register to determine which	 * interrupt is active	 */	IsrStatus = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,				   XUARTPS_IMR_OFFSET);//e0001000+10=regaddr=e0001010	IsrStatus &= XUartPs_ReadReg(InstancePtr->Config.BaseAddress,				   XUARTPS_ISR_OFFSET);//e0001000+14=regaddr=e0001014	/*if((IsrStatus & ((u32)XUARTPS_IXR_RXOVR | (u32)XUARTPS_IXR_RXEMPTY |			(u32)XUARTPS_IXR_RXFULL)) != (u32)0) {	CsrRegister = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,//判断FIFO触发标准位					XUARTPS_SR_OFFSET);//e0001000+2c=regaddr=e000102c	while((CsrRegister & XUARTPS_SR_RXEMPTY)== (u32)0){//读取FIFO中所有数据			XUartPs_WriteReg(InstancePtr->Config.BaseAddress,//每次循环发送读取到的数据					   XUARTPS_FIFO_OFFSET,					   XUartPs_ReadReg(InstancePtr->Config.					   					  BaseAddress,					   					  XUARTPS_FIFO_OFFSET));			ReceivedCount++;//计数			CsrRegister = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,									XUARTPS_SR_OFFSET);		}	}	printf("this time ReceivedCount=%d\r\n",ReceivedCount);	XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,		IsrStatus);*/	if((IsrStatus & ((u32)XUARTPS_IXR_RXOVR)) != (u32)0)		//FIFO溢出中断	{		ReceivedCount = XUartPs_Recv(InstancePtr,&uart_send[recv_total_byte],512);		recv_total_byte += ReceivedCount;		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,				XUARTPS_IXR_RXOVR);		//清中断标志	}	else if((IsrStatus & ((u32)XUARTPS_IXR_TOUT)) != (u32)0)	//接收超时中断	{		ReceivedCount = XUartPs_Recv(InstancePtr,&uart_send[recv_total_byte],512);		recv_total_byte += ReceivedCount;		XUartPs_Send(InstancePtr,uart_send,recv_total_byte);		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,				XUARTPS_IXR_TOUT);		//清中断标志		recv_total_byte = 0;	}}

 接下来当然是重中之重的重写的串口中断函数，之前文章里的中断处理过程在这里屏蔽了，没有删除，可以做下对比。这里对溢出中断和超时中断都进行了处理，不论触发的是哪种中断，都会接收数据放在同一个unsigned char 数组uart_send里面，只在超时中断中，将整个接收到的数据发送出去，计数器recv_total_byte清零，可以更好的保证数据接收的完整性和正确性。

你说不这样搞，简单点，只用溢出中断行不行，行，当然也行，我已经试过了。

XUartPs_SetInterruptMask(UartInstancePtr, XUARTPS_IXR_TOUT);只留下XUARTPS_IXR_TOUT这一块。

中断函数只留下if((IsrStatus & ((u32)XUARTPS_IXR_TOUT)) != (u32)0) 这一个处理，也是能正常收发的，但是上面那种处理肯定更严谨没错。

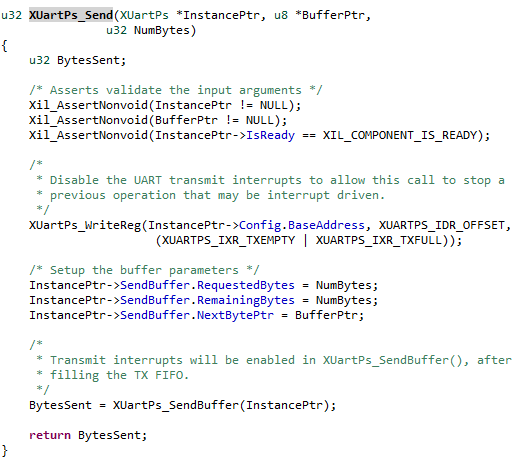

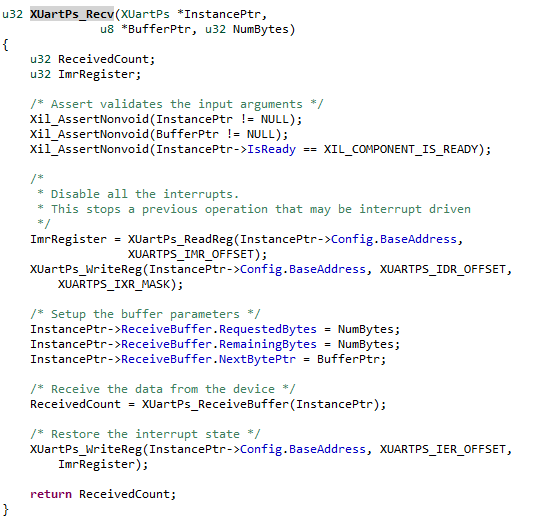

中断函数中使用到的XUartPs_Recv();和XUartPs_Send();这两个函数，在xuartps.c中可以找到。

2020-03-31更新    完整代码贴上来，费那老鼻子劲代码库里找了半天，还是在这备份下吧

#include <stdio.h>#include "xadcps.h"#include "xil_types.h"#include "Xscugic.h"#include "Xil_exception.h"#include "xuartps.h"//timer info#define UART_DEVICE_ID      XPAR_PS7_UART_1_DEVICE_ID#define INTC_DEVICE_ID      XPAR_SCUGIC_SINGLE_DEVICE_ID#define UART_IRPT_INTR      XPAR_XUARTPS_1_INTRstatic XScuGic Intc; //GICstatic XUartPs Uart;//uartunsigned char uart_send[512];u8 recv_total_byte;static void UartIntrHandler(void *CallBackRef){    XUartPs *InstancePtr = (XUartPs *) CallBackRef;	u32 IsrStatus;	u32 ReceivedCount=0;	u32 CsrRegister;	IsrStatus = XUartPs_ReadReg(InstancePtr->Config.BaseAddress,				   XUARTPS_IMR_OFFSET);//e0001000+10=regaddr=e0001010	IsrStatus &= XUartPs_ReadReg(InstancePtr->Config.BaseAddress,				   XUARTPS_ISR_OFFSET);//e0001000+14=regaddr=e0001014	if((IsrStatus & ((u32)XUARTPS_IXR_RXOVR)) != (u32)0)		//FIFO溢出中断	{		ReceivedCount = XUartPs_Recv(InstancePtr,&uart_send[recv_total_byte],512);		recv_total_byte += ReceivedCount;		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,				XUARTPS_IXR_RXOVR);		//清中断标志	}	else if((IsrStatus & ((u32)XUARTPS_IXR_TOUT)) != (u32)0)	//接收超时中断	{		ReceivedCount = XUartPs_Recv(InstancePtr,&uart_send[recv_total_byte],512);		recv_total_byte += ReceivedCount;		XUartPs_Send(InstancePtr,uart_send,recv_total_byte);		XUartPs_WriteReg(InstancePtr->Config.BaseAddress, XUARTPS_ISR_OFFSET,				XUARTPS_IXR_TOUT);		//清中断标志		recv_total_byte = 0;	}}void SetupInterruptSystem(XScuGic *GicInstancePtr,		XUartPs *UartInstancePtr, u16 UartIntrId){        XScuGic_Config *IntcConfig; //GIC config        Xil_ExceptionInit();        //initialise the GIC        IntcConfig = XScuGic_LookupConfig(INTC_DEVICE_ID);        XScuGic_CfgInitialize(GicInstancePtr, IntcConfig,                        IntcConfig->CpuBaseAddress);        Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,                    (Xil_ExceptionHandler)XScuGic_InterruptHandler,//connect to the hardware                    GicInstancePtr);        Xil_ExceptionEnable();        XScuGic_Connect(GicInstancePtr, UartIntrId,                        (Xil_InterruptHandler)UartIntrHandler,//set up the timer interrupt                        (void *)UartInstancePtr);        XScuGic_Enable(GicInstancePtr, UartIntrId);//enable the interrupt for the Timer at GIC        XUartPs_SetInterruptMask(UartInstancePtr, XUARTPS_IXR_RXOVR|XUARTPS_IXR_TOUT);        Xil_ExceptionEnableMask(XIL_EXCEPTION_IRQ); //Enable interrupts in the Processor.    }int main(){	 XUartPs_Config *UartConfigPtr;     UartConfigPtr = XUartPs_LookupConfig(UART_DEVICE_ID);     XUartPs_CfgInitialize(&Uart,UartConfigPtr,UartConfigPtr->BaseAddress);     SetupInterruptSystem(&Intc,&Uart,UART_IRPT_INTR);     recv_total_byte = 0;     while(1);     return 0;}
