同步FIFO设计

对于跨时钟域的数据传输，同步FIFO并不是好选择，异步FIFO才是最好的选择，这是由于同步FIFO的读写时钟相同。那么为什么还要介绍同步FIFO呢？？？通过学习《硬件架构的艺术》之后，对同步FIFO的“空”“满”标志的生成有了更加深刻的认识，在这里和大家分享、交流一下。

同步FIFO的架构

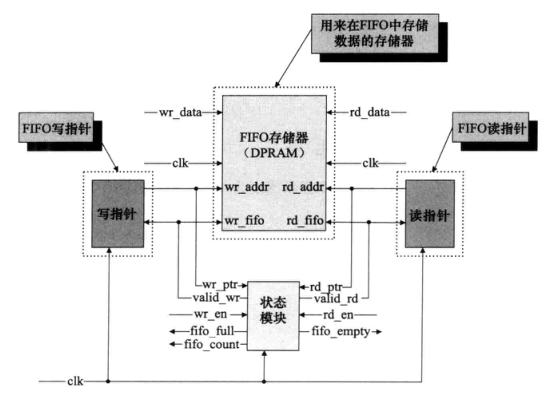

我们不必被这一个框一个框的吓唬到，没有什么玄虚的，都可以用verilog硬件语言将其分别描述。主要分为三部分：1）FIFO存储器、2）读/写指针生成、3）状态模块（即空/满信号生成 ---- 重点讨论 ----）。

1）FIFO存储器

**实现功能：**对外部写入数据进行存储；

**verilog实现：**通过一个二维数组来抽象描述， reg [WIDTH：0] mem [DEPTH：0]； 。

2）读/写指针

**实现功能：**产生FIFO存储器的读/写地址；

**verilog实现：**读/写指针分别通过2个计数器来实现。

3）状态模块（空/满信号生成）

1. reg寄存器形式输出“empty”、“full”信号

对于深度为4的FIFO出现满时的情况。当wr_ptr指向“3”（DEPTH - 1）时，随后的时钟下wr_ptr指向0等于rd_ptr，此时FIFO满。同理，当读操作使两个指针在下一个时钟相等时，FIFO空。

**verilog实现：**生成的信号为reg寄存器类型，没有毛刺。

2. wire线网形式输出“empty”、“full”信号

另一种方式通过指针的形式来直接判断“empty”、“full”信号（指针便是在地址前面多加一位，如上图所示）。首先我们确定一点：写指针是恒领先于读指针的。当读写指针完全相同的情况下，FIFO空；当写指针领先读指针一圈的时候，FIFO满。

**verilog实现：**生成的信号为wire线网类型，有毛刺的风险。

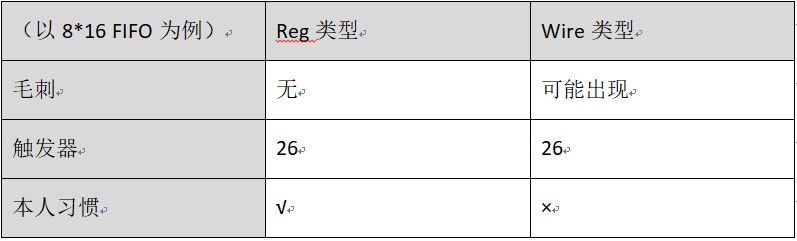

3. 上述两种生成“empty”、“full”信号的对比

代码实例 8 * 16同步FIFO

module sync_fifo(  input    wire      clk,  input    wire      rstn,  input    wire      wen,  input    wire      ren,  input    wire[7:0] data_in,  output   wire      empty,  output   wire      full,  output   reg [7:0] data_out);reg[7:0] mem[15:0];    wire      w_wen;wire      r_ren;wire[3:0] waddr;wire[3:0] raddr;reg [4:0] wpoint;reg [4:0] rpoint;assign waddr = wpoint[3:0];assign raddr = rpoint[3:0];assign w_wen = wen & !full;    assign r_ren = ren & !empty;// generate wpoint 5bitalways @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    wpoint <= 5'd0;	else if(w_wen == 1)	    wpoint <= wpoint + 1;end// generate rpoint 5bitalways @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    rpoint <= 5'd0;	else if(r_ren == 1)	    rpoint <= rpoint + 1;endalways @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    mem[waddr] <= 8'h00;	else if(w_wen == 1)	    mem[waddr] <= data_in;endalways @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    data_out <= 8'h00;	else if(r_ren == 1)	    data_out <= mem[raddr];end// the first methodreg src_full;always @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    src_full <= 0;	else if(ren == 1)	    src_full <= 0;	else if((wen == 1) && (raddr == waddr + 1'b1))	    src_full <= 1;endreg src_empty;always @ (posedge clk or negedge rstn) begin    if(rstn == 0)	    src_empty <= 1;	else if(wen == 1)        src_empty <= 0;		else if((ren == 1) && (waddr == raddr + 1'b1))	    src_empty <= 1;endassign full = src_full;assign empty = src_empty;// the second method/* assign empty = (wpoint[4] == rpoint[4]) ? ((wpoint[3:0] == rpoint[3:0]) ? 1 : 0) : 0; assign full =  (wpoint[4] == rpoint[4]) ? 0 : ((wpoint[3:0] == rpoint[3:0]) ? 1 : 0); */endmodule
