多时钟设计

在进行一个含有多个时钟的设计时，在仿真和综合过程中遵循一定的准则将会带来巨大的好处。

信号命名法

系统时钟：sys_clk； （system ）

发送时钟：tx_clk； （transmit ） 接受时钟：rx_clk； （receive ）

源信号：src_sig； （sorce ）

目标信号：dest_sig； （destination）

跨时钟域

对于跨时钟域的信号传输问题，从信号的性质方面考虑分为两方面：1）控制信号的传输；2）数据信号的传输。从信号的宽度方面考虑又分为以下两方面：1）单bit信号传输；2）多bit信号的传输。{单比特信号一般指单比特控制信号} {多比特信号一般指多比特数据信号}

单比特（控制）信号跨时钟域传输

对于慢时钟域到快时钟域传输

1. 双锁存器同步法

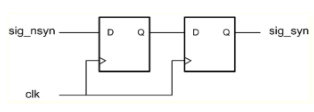

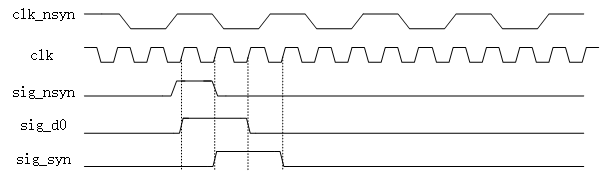

双锁存器同步法的波形图如下图。 在上面的波形图中分析出，对于sig_nsyn信号的变化间隔有要求，最好大于{clk_nsyn + 2clk}，以确保变化的信号被clk全部采样到。

2. 边沿检测电路法

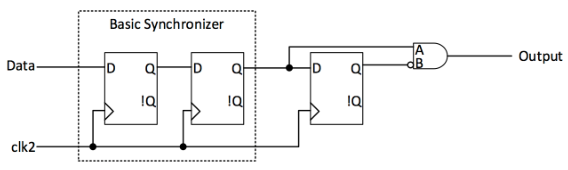

边沿检测电路法的波形图如下图。 边沿检测电路中第一级触发器用于同步信号，第二级触发器用于消除亚稳态，第三级触发器用于产生一个周期的脉冲信号。倘若在同步设计当中我们只需第三级触发器即可。当我们将A/B信号调换顺序便可以检测下降沿。

边沿检测电路的注意事项：相邻的上升沿之间同步不能相隔太近，否则会采样不到边沿，造成错误。

边沿检测电路应用：对于消抖电路的实现过程中，我们可以同时采用上升沿和下降沿检测电路。

对于快时钟域到慢时钟域传输

1. 脉冲展宽技术

单比特数据传输时，在快时钟域到慢时钟域我们应该注意数据的采样遗漏丢失问题。这时源数据应该至少保持一个目标时钟周期不变。 此外我们也可以在脉冲展宽电路后加上一级边沿检测级，用于产生一个目标时钟周期的脉冲。

多比特（数据）信号跨时钟域传输

一般我们说多比特信号传输时，都会默认为数据信号的传输。倘若某个模块内同时需要两条单比特控制信号，那么我们需要考虑两条单比特可能存在skew，会对结果造成影响。为了解决这个问题，我们可以先对这两条控制信号在源时钟域进行打包处理，然后再多比特信号传输或者双锁存器同步法传输。

数据信号的特点：具有连续性，需要较快的传输速度。采用上述同步法都会出现传输数据不连贯的问题，这里会采用FIFO或者加入握手信号。
