1.前言

      随着 App 的业务增加、版本迭代以及冗余的 “远古时期” 代码，App 代码变得臃肿增量叠加、开发者需要了解各个功能、单测功能编译时长、没有统一快速开发框架，代码复用性低，组件化开发就很有必要。

2.组件化架构

  1).组件化架构的思想

      组件化开发框架可以细化为不同的部分，包括 Android UI、网络请求、数据库持久化、图片处理、View、工具类、sdk、内部统一风格组件等；框架包括但不限于通用功能，如果是部门内部项目中通用的功能，也可以独立出来成为一个通用的库存在。

  2).组件化有哪些方案、各自的优势

① ARouter：基因中自带支持从webview中调用、不用互相注册（不用知道需要调用的app的进程名称等信息）等；

② ComponentCaller:  集成简单、功能丰富、全程监控、改造老项目成本低等；

③ Google AutoService：Google推荐、继承简单、功能强大等；

  3).AutoService 组件化实现

      原理：AutoService会自动在META-INF文件夹下生成Processor配置信息文件，该文件里就是实现该服务接口的具体实现类。而当外部程序装配这个模块的时候， 就能通过该jar包META-INF/services/里的配置文件找到具体的实现类名，并装载实例化，完成模块的注入。

① 添加依赖

implementation 'com.google.code.gson:gson:2.8.6'

② 添加 Javapoet 常用 api

annotationProcessor 'com.google.code.gson:gson:2.8.6'//Kotlin 需要kapt支持apply plugin: 'kotlin-android'apply plugin: 'kotlin-android-extensions'//kapt插件、会有很多问题、博客地址：https://www.jianshu.com/p/b58d733bc54eapply plugin: 'kotlin-kapt'

③ 使用 @AutoService 注解

//第一步 创建下沉接口interface IWebViewService {    fun startWebActivity(context: Context, title: String, url: String)    fun startWebFragment(url: String): Fragment    fun starLocalTestHtml(context: Context)}// 第二步 实现接口@AutoService(IWebViewService::class)class WebViewServiceImpl : IWebViewService {    override fun startWebActivity(context: Context, title: String, url: String) {        WebActivity.create(context, title, url)    }    override fun startWebFragment(url: String): Fragment {        return WebFragment.create(url)    }    override fun starLocalTestHtml(context: Context) {        WebActivity.createHtml(context)    }}// 第三步 查找实例、进行通信binding.starWebActivity.setOnClickListener {  // AutoService工具类找实现 AutoService.load(IWebViewService::class.java)?.apply {        starLocalTestHtml(this@AccountActivity)    }}object AutoService {    fun  load(clazz: Class): S? {        val service = ServiceLoader.load(clazz).iterator()        try {            if (service.hasNext()) {                return service.next()            }        } catch (e: Exception) {            e.printStackTrace()        }        return null    }}

以上就完成了 组件化的初步构建，结构如下图

3. WebView 组件封装

  1).WebView 的组成部分

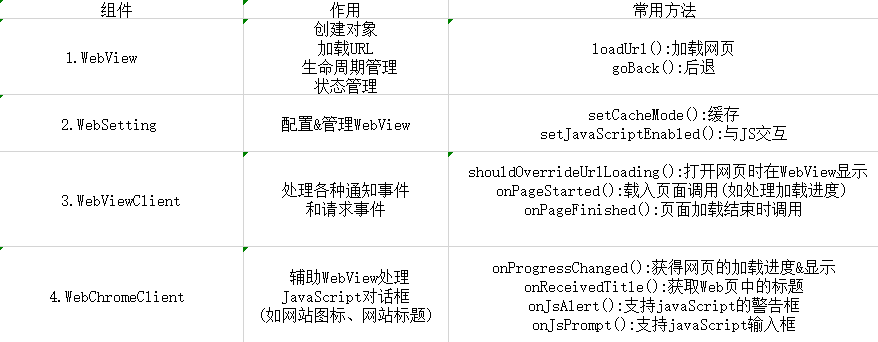

WebView由四个部分组成的：

  2).创建视图

① 创建 WebActivity & WebFragment & BaseWebView & IWebCallBack

IWebCallBack：Web页面打开时 WebViewClient 和 WebChromeClient 事件监听。

WebActivity: Web页面的入口、IWebCallBack 实现监听并统一管理页面。

WebFragment：返回一个统一事件处理的 Fragment 页面。

BaseWebView：自定义 WebView 统一配置 WebSettings 属性、由 IWebCallBack 将 WebViewClient 和 WebChromeClient 事件回调给 WebActivity 或 WebFragment；

并配置 JavascriptInterface 方法用于接收 Web 事件、统一处理。

  3).跨进程通信

      Web 页面所需要的内存比较大，为了避免 WebView 的OOM造成 App 的崩溃，需将Web 页面运行在独立的进程，跨进程通信使用 AIDL。

① 为了方便管理，首先进行分包 MainProcess 和 WebProcess；Web页面是运行在 web 进程中，而响应 web 页面的事件及处理是在 main 进程中，进程切换借助 AIDL ，则创建一个

IWebProToMainPro 的 aidl 接口如下：

// Declare any non-default types here with import statementsimport com.hlc.common.IMainProToWebPro;interface IWebProToMainPro {    /**     * Demonstrates some basic types that you can use as parameters     * and return values in AIDL.      */    void handleWebCommand(String commandName,String jsonParams,IMainProToWebPro callBack);}

其位置在 common 层(可以在 web 模块中，但事件的调度需要在 app 中，此项目 app 为空壳)。

4).命令模式

    为了统一管理 web 页面的事件，则使用命令模式：只定义一个 JavascriptInterfacefun 接口去响应 web 页面，服务端通过下发命令进行事件分发，BaseWebView 定义如下：

//接受 web 事件 @JavascriptInterfacefun takeNativeAction(jsParams: String) {    Timber.tag(TAG).d(jsParams)    if (jsParams.isNotBlank()) {        val jsonParams = Gson().fromJson(jsParams, JsonParams::class.java)        Timber.tag(TAG).d(Gson().toJson(jsonParams.param))            WebViewCommandDispatcher.execute(jsonParams.name, jsonParams.param,  object : IMainProToWebPro.Stub() {                override fun onResult(callBackName: String?, response: String?) {                    Timber.tag(TAG).d("callBackName:$callBackName,Response:$response")                }            })    }}

同时也在 common 创建一个 Command 接口，由实现类去处理事件、响应web请求。

interface Command {    fun name(): String    fun execute(params: String,callBack:IMainProToWebPro?)}

5).事件分发

    首先在主进程中创建命令管理器并实现 aidl 接口服务桩 IWebProToMainPro.Stub 类，然后通过

 ServiceLoader 去查找所有的 Command 实现类，根据服务器的命令进行事件分发：

/** * 主进程命令管理器 * IWebProToMainPro.aidl 全称：IWebViewProcessToMainProcessInterface.aidl  * WebViewProcess 到 MainProcess 的接口(AIDL) * @author hlc  */object MainProcessCommandManager : IWebProToMainPro.Stub() {    private const val TAG = "MainProCommandManager"    private val commands = mutableMapOf

    ()    /**     * 查找所有的Command      */    init {        val serviceLoader = ServiceLoader.load(Command::class.java)          Timber.tag(TAG).d("serviceLoader hasNext :${serviceLoader.iterator().hasNext()}")        for (command in serviceLoader) {             if (!commands.contains(command.name())) {                commands[command.name()] = command            }        }    }    /**     * 解析执行命令    */    override fun handleWebCommand(commandName: String?, jsonParams: String?, callBack: IMainProToWebPro?) {        Timber.tag(TAG).d(jsonParams)        if (!commandName.isNullOrBlank() && !jsonParams.isNullOrBlank()) {            commands[commandName]?.execute(jsonParams, callBack)        }    }}


    然后要使用AIDL，Service需要以 aidl 文件的方式提供服务接口，AIDL 工具将生成一个相应的 java 接口，并且在生成的服务接口中包含一个功能调用的 Stub 服务桩类, Service 的实现类需要去绑定这个stub服务桩类：

/** * 主进程命令Service、用于连接WebViewProcess和MainProcess * @author hlc  */class MainProcessCommandService : Service() {    override fun onBind(intent: Intent?): IBinder? {        return MainProcessCommandManager    }}

在 JavascriptInterface 中接收了 web 页面的事件必然需要分发到主进程或其他进程处理，此时在 web 进程中需要创建事件分发器监控 Service 的存活状态：

/** * WebView事件分发 * @author hlc */object WebViewCommandDispatcher : ServiceConnection {    private var iWebProToMainPro: IWebProToMainPro? = null    fun initAidlConnection() {        BaseApplication.baseApplication?.also {            val intent = Intent(it, MainProcessCommandService::class.java)           //开启Service时要通过setAction来启动，因为Service在另一个程序，所以用显性的话会找不到，          //只能通过隐性来启动           it.bindService(intent, this, Context.BIND_AUTO_CREATE)        }    }    override fun onServiceConnected(name: ComponentName?, service: IBinder?) {        iWebProToMainPro = IWebProToMainPro.Stub.asInterface(service)    }    override fun onServiceDisconnected(name: ComponentName?) {        iWebProToMainPro = null        //重新连接服务        initAidlConnection()    }    override fun onBindingDied(name: ComponentName?) {        iWebProToMainPro = null        //重新连接服务        initAidlConnection()    }    fun execute(commandName: String, params: String, callBack: IMainProToWebPro) {        iWebProToMainPro?.handleWebCommand(commandName, params, callBack)    }}

此外需要在 web 页面创建时开启服务，由此 web 进程到主进程的通信就完成，比如打开登录页面 Command：

@AutoService(Command::class)class LoginCommand : Command {    private var mCallBack: IMainProToWebPro? = null    private var mCallBackName: String = ""    init {        LiveEventBus.get(EventKey.LOGIN_RESULT, String::class.java).observeForever {            Timber.tag(TAG).d("登录结果：UserName->$it")            mCallBack?.onResult(mCallBackName, it)        }    }   override fun name(): String = COMMAND_NAME    override fun execute(params: String, callBack: IMainProToWebPro?) {      Timber.tag(TAG).d(params)        mCallBack = callBack      val param = Gson().fromJson(params, LoginParam::class.java) as LoginParam       BaseApplication.baseApplication?.also {          val intent = Intent()        intent.component = ComponentName(it, param.targetClass)        intent.flags = Intent.FLAG_ACTIVITY_NEW_TASK            it.startActivity(intent)            }     }    companion object {      private const val TAG = "LoginCommand"        private const val COMMAND_NAME = "openLoginPage"    }}

6).返回结果

    在登录成功后需要返回 web 页面，并更新页面信息，此时亦是跨进程通信，返回结果通常是使用callBack，创建 IMainProToWebPro 的 aidl 接口，并在 IWebProToMainPro 的handleWebCommand 方法中以参数形式传给 Command 实现，然后将其结果返回并更新页面。

总结

① AutoService 的源码、原理分析；

② 跨进程原理、AIDL 原理、Binder 机制；

③ WebView 的功能、接口使用；
