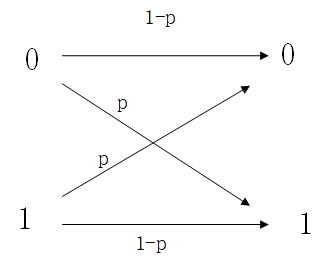

二元固定信道（BSC）信道参数p（转移概率）如图所示：

其中错误转移概率为，正确转移概率为，，，，。

现通过MATLAB编程实现该信道，由于该信道的转移特性与输入输出特性可知，该信道可通过一个二元信源与一个同维的仅含0或1的矩阵通过以概率p进行异或操作实现0。此函数可以采用两种方法编写，一种方法是将图片转换为列向量或者行向量与同维的矩阵异或；另外一种方法为与同维矩阵直接异或，无需转换。

信道函数如下，函数1：

function [A] = MYBSC1(I,p)%MYBSC1 bsc信道函数%   I-输入的二值图像或0,1矩阵;p-BSC信道参数[m,n]=size(I);I=reshape(I,m*n,1);   %二值矩阵转为列向量x=rand(m*n,1);for i=1:m*n    if x(i)<p        x(i)=1;    else        x(i)=0;    endendA=xor(I,x);A=reshape(A,m,n);   %列向量转为二值矩阵end

函数2：

function [ A ] = MYBSC2(I,p)%MYBSC2 bsc信道函数%   I-输入的二值图像或0,1矩阵;p-BSC信道参数[m,n]=size(I);x=rand(m,n);for i=1:m    for j=1:n        if x(i,j)<p            x(i,j)=1;        else            x(i,j)=0;        end    endendA=xor(I,x);end

接下来，通过MATLAB的系统函数与自己编写的函数进行对比验证，测试程序为：

clcclear allPic=imread('star.jpg');Pi_gray=rgb2gray(Pic);   %灰度化thresh=graythresh(Pi_gray);   %灰度阈值Pi_2=im2bw(Pi_gray,thresh);   %二值化Pi_2=im2double(Pi_2);        %将逻辑值转换为双精度Pi_01=bsc(Pi_2,0.01);       %经过bsc信道(系统函数)MyPi1=MYBSC1(Pi_2,0.01);    %自写函数  MyPi2=MYBSC2(Pi_2,0.01);figuresubplot(2,2,1);imshow(Pic,[]);title('原图');subplot(2,2,2);imshow(Pi_gray,[]);title('灰度图');subplot(2,2,3);imshow(Pi_2,[]);title('二值图');subplot(2,2,4);imshow(Pi_01,[]);title('经过p=0.1bsc信道');figuresubplot(2,2,1);imshow(Pic,[]);title('原图');subplot(2,2,2);imshow(Pi_gray,[]);title('灰度图');subplot(2,2,3);imshow(MyPi1,[]);title('经过信道1,p=0.01');subplot(2,2,4);imshow(MyPi2,[]);title('经过信道2,p=0.01');

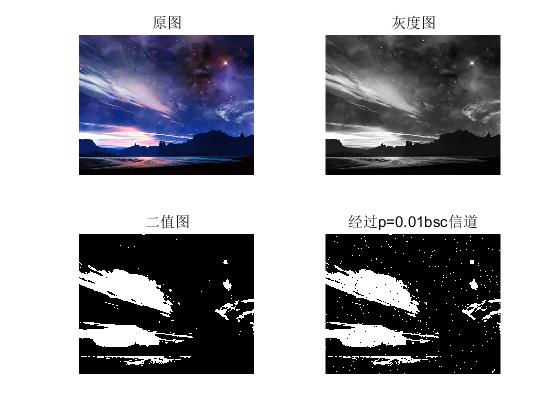

程序运行结果如下：

通过经过相同参数的BSC信道后的三幅图片的对比可知，编写的信道函数符合BSC信道。
