三极管和上拉电阻与下拉电阻
发布日期:2021-05-10 01:09:10 浏览次数:24 分类:精选文章

本文共 787 字,大约阅读时间需要 2 分钟。

目录

NPN型

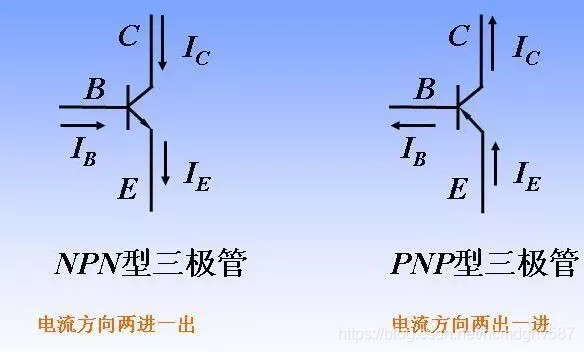

在这里插入图片描述

当IB比IE电压高时,三极管导通
当IB是高电平时,三极管导通,电流按三极管的箭头流动。即IC流往IE。

我们先看左边NPN型三极管

假设它接上了一块开发板
在这里插入图片描述
那么此时想要知道圆圈处的电压是不现实的
分析如下:

  • 1、当输出低电平时。三极管处是截止的,那么圆圈处就相当于悬空
  • 2、当输出高电平时。三极管处是导通的,电流从上面流下来,此时也不能判断圆圈处的电压

这时候就需要接一个上拉电阻

上拉电阻

对于输出引脚

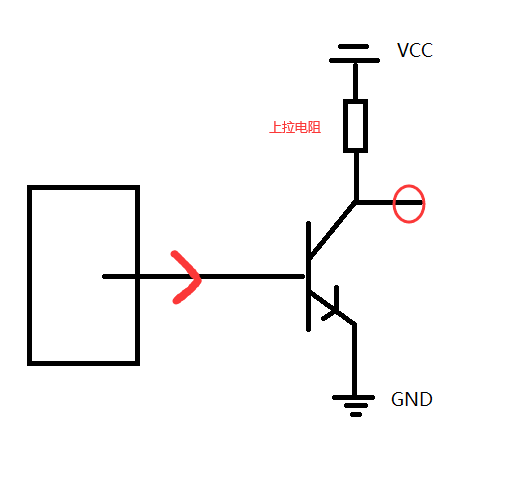

在这里插入图片描述

  • 1、当输出低电平时。三极管截止。
    电流通过上拉电阻往右流动。此时圆圈处为高电平,电压等同于VCC。
  • 2、当输出高电平时。三极管导通。
    电流通过三极管流向GND(相当于串联一个无穷大的电阻)。此时圆圈处为低电平。

这样的电路被称为:反向电路

如果没有这个上拉电阻,那么圆圈处的电压就没有办法确定了。

对于输入引脚

在这里插入图片描述

若想知道次引脚的状态。

分析如下:

  • 1、当开关闭合。接地(相当于串联一个无限大的电阻)。引脚为低电平。
  • 2、当开关断开。此时无法确定此引脚的状态。

当接上一个上拉电阻

在这里插入图片描述

  • 1、当开关闭合。接地(相当于串联一个无限大的电阻)。画圈处为低电平。
  • 2、当开关断开。内部电流经过上拉电阻到圆圈处,此处为高电平,电压等同VCC。

总结

上拉电阻的作用:确定某一处的电压状态。

PNP型

在这里插入图片描述

当IE的电压比IB的电压高时,三极管导通。
此时IC才会通。否则三极管阻塞,IC悬空

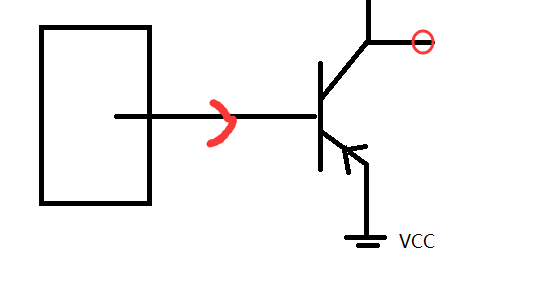

在这里插入图片描述

如果要知道圆圈处的电压是不现实的。
分析如下

  • 1、当输出低电平。三极管导通。此时圆圈处为高电平。
  • 2、当输出高电平。三极管阻塞。此时圆圈处悬空,无法得知状态。

这个时候就需要借一个下拉电阻

下拉电阻

对于输出引脚

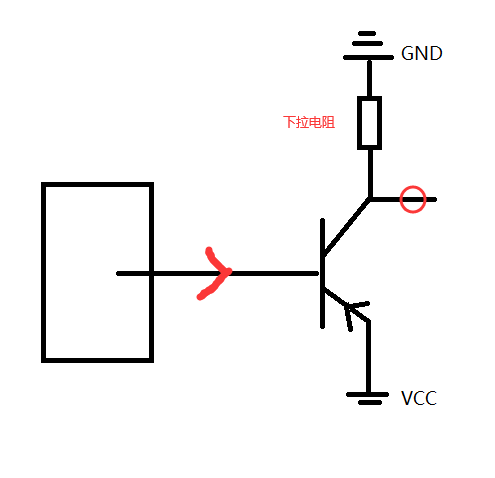

在这里插入图片描述

  • 1、当输出低电平。三极管导通。此时圆圈处为高电平。
  • 2、当输出高电平。三极管阻塞。三极管右上方的导线相当于断路。
    此时圆圈处电流从右流向下拉电阻并接地,此时为低电平。
