netty版本 4.1.6Netty 的优雅退出
在实际项目中，Netty 作为高性能的异步 NIO 通信框架，往往用作基础通信框架负责各种协议的接入、解析和调度等，例如在 RPC 和分布式服务框架中，往往会使用 Netty 作为内部私有协议的基础通信框架。
当应用进程优雅退出时，作为通信框架的 Netty 也需要优雅退出，主要原因如下：- 尽快的释放 NIO 线程、句柄等资源；
- 如果使用 flush 做批量消息发送，需要将积攒在发送队列中的待发送消息发送完成；
- 正在 write 或者 read 的消息，需要继续处理；
- 设置在 NioEventLoop 线程调度器中的定时任务，需要执行或者清理。

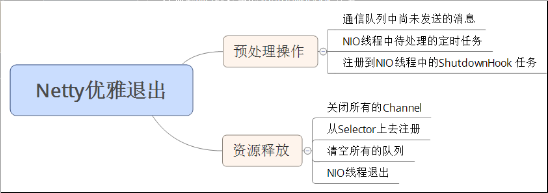

下面我们看下 Netty 优雅退出涉及的主要操作和资源对象：
Netty 的优雅退出总结起来有三大步操作： - 把 NIO 线程的状态位设置成
ST_SHUTTING_DOWN状态，不再处理新的消息（不允许再对外发送消息）； - 退出前的预处理操作：把发送队列中
尚未发送或者正在发送的消息发送完、把已经到期或者在退出超时之前到期的定时任务执行完成、把用户注册到NIO线程的退出Hook 任务执行完成； - 资源的释放操作：所有
Channel的释放、多路复用器的去注册和关闭、所有队列和定时任务的清空取消，最后是NIO线程的退出。
下面我们具体看下如何实现 Netty 的优雅退出：
Netty 优雅退出的接口和总入口在EventLoopGroup，调用它的 shutdownGracefully 方法即可，相关代码如下：
bossGroup.shutdownGracefully();workerGroup.shutdownGracefully();

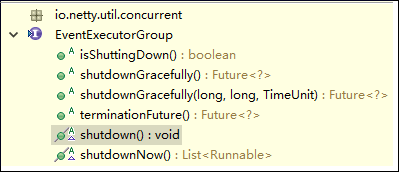

除了无参的 shutdownGracefully 方法，还可以指定退出的超时时间和周期，相关接口定义如下：
EventLoopGroup 的 shutdownGracefully 工作原理下个章节做详细讲解，结合 Java 通用的优雅退出机制，即可实现 Netty 的优雅退出，相关伪代码如下： // 统一定义 JVM 退出事件，并将 JVM 退出事件作为主题对进程内部发布 // 所有需要优雅退出的消费者订阅 JVM 退出事件主题 // 监听 JVM 退出的 ShutdownHook 被启动之后，发布 JVM 退出事件 // 消费者监听到 JVM 退出事件，开始执行自身的优雅退出 // 如果所有的非守护线程都成功完成优雅退出，进程主动退出 // 如果到了退出的超时时间仍然没正常退出，则由停机脚本通过 kill -9 pid 强杀进程，强制退出
总结一下：JVM 的 ShutdownHook 被触发之后，调用所有 EventLoopGroup 实例的 shutdownGracefully 方法进行优雅退出。由于 Netty 自身对优雅退出有较完善的支持，所以实现起来相对比较简单。
一些误区
在实际工作中，由于对优雅退出和资源释放的原理不太清楚，或者对 Netty 的接口不太了解，很容易把优雅退出和资源释放混淆，导致出现各种问题。
如下案例：本意是想把某个 Channel 关闭，但是却调用了 Channel 关联的 EventLoop 的 shutdownGracefully，导致把 EventLoop 线程和注册在该线程持有的多路复用器上所有的 Channel 都关闭了，错误代码如下所示：
ctx.channel().eventLoop().shutdownGracefully();
正确的做法如下所示：调用 channel 的 close 方法，关闭链路，释放与该 Channel 相关的资源：
ctx.channel().close();
除非是整个进程优雅退出，一般情况下不会调用 EventLoopGroup 和 EventLoop 的 shutdownGracefully 方法，更多的是链路 channel 的关闭和资源释放。
原理分析
Netty 优雅退出涉及到线程组、线程、链路、定时任务等，底层实现细节非常复杂，下面我们就层层分解，通过源码来剖析它的实现原理。
建议先查阅前一篇文章中的类关系图，比较清晰
NioEventLoopGroup
NioEventLoopGroup 实际是NioEventLoop的线程组，它的优雅退出比较简单，直接遍历 EventLoop 数组，循环调用它们的 shutdownGracefully 方法，源码如下：
public abstract class MultithreadEventExecutorGroup extends AbstractEventExecutorGroup { public Future shutdownGracefully(long quietPeriod, long timeout, TimeUnit unit) { //循环调用 shutdownGracefully 方法 for (EventExecutor l: children) { l.shutdownGracefully(quietPeriod, timeout, unit); } return terminationFuture(); } NioEventLoop

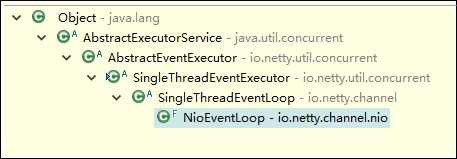

调用NioEventLoop 的 shutdownGracefully 方法，首先就是要修改线程状态为正在关闭状态，它的实现在父类 SingleThreadEventExecutor 中，它们的继承关系如下： 在eclipse中，选中NioEventLoop类，右键，quick type hierarchy,查看当前所在类的继承层次，包括实现接口，类继承层次
SingleThreadEventExecutor 的 shutdownGracefully ： 1.我们抓住其中的关键点，该方法只是将线程状态修改为ST_SHUTTING_DOWN，并不执行具体的关闭操作（类似shutdown方法将线程状态修改为ST_SHUTDOWN）。
2.for()循环是为了保证修改state的线程（原生线程或者外部线程）有且只有一个，并且通过CAS操作来确保线程安全
代码如下：public abstract class SingleThreadEventExecutor extends AbstractScheduledEventExecutor public Future shutdownGracefully(long quietPeriod, long timeout, TimeUnit unit) { ... for (;;) { //加锁 if (isShuttingDown()) { return terminationFuture(); } 与原文相比，此处没有使用synchronized，使用CAS方案在优雅退出的时候做了并发保护。
完成状态修改之后，剩下的操作主要在 NioEventLoop中进行，代码如下：
public final class NioEventLoop extends SingleThreadEventLoop { protected void run() { .... if (isShuttingDown()) { closeAll(); if (confirmShutdown()) { return; } } 我们继续看下 closeAll的实现，它的原理是把注册在 selector上的所有 Channel 都关闭，但是有些 Channel正在发送消息，暂时还不能关，需要稍后再执行，核心代码如下：
循环调用 Channel Unsafe的 close 方法，下面我们跳转到 Unsafe 中，对 close 方法进行分析。
public final class NioEventLoop extends SingleThreadEventLoop { private void closeAll() { selectAgain(); Set keys = selector.keys(); Collection channels = new ArrayList (keys.size()); for (SelectionKey k: keys) { Object a = k.attachment(); if (a instanceof AbstractNioChannel) { channels.add((AbstractNioChannel) a); } else { k.cancel(); @SuppressWarnings("unchecked") NioTask task = (NioTask ) a; invokeChannelUnregistered(task, k, null); } } //循环调用 `Channel Unsafe`的 `close` 方法 for (AbstractNioChannel ch: channels) { ch.unsafe().close(ch.unsafe().voidPromise()); } AbstractUnsafe
AbstractUnsafe 的 close 方法主要做了如下几件事：
1．判断当前该链路是否有消息正在发送，如果有则将关闭操作封装成 Task 放到 eventLoop 中稍后再执行：
2．将发送队列清空，不再允许发送新的消息：
3．调用 SocketChannel 的 close 方法，关闭链路：
4．调用 pipeline的 fireChannelInactive，触发链路关闭通知事件：
handler的channelInactive方法 public class MyHandler extends ChannelInboundHandlerAdapter { public void channelInactive(ChannelHandlerContext ctx) throws Exception { 5．最后是调用 deregister，从多路复用器上取消 SelectionKey：
protected abstract class AbstractUnsafe implements Unsafe public final void close(final ChannelPromise promise) { ... //触发关闭链路通知，并注销 fireChannelInactiveAndDeregister(wasActive); TaskQueue
NioEventLoop 执行完 closeAll（）操作之后，需要调用 confirmShutdown 看是否真的能够退出，它的处理逻辑如下：
1．执行 TaskQueue 中排队的 Task，代码如下：
if (runAllTasks() || runShutdownHooks()) { 2．执行注册到 NioEventLoop 中的 ShutdownHook，代码如下：
if (runAllTasks() || runShutdownHooks()) { 3．判断是否到达优雅退出的指定超时时间，如果达到或者过了超时时间，则立即退出，代码如下：
if (isShutdown() || nanoTime - gracefulShutdownStartTime > gracefulShutdownTimeout) { return true; } 4．如果没到达指定的超时时间，暂时不退出，每隔 100MS 检测下是否有新的任务加入，有则继续执行：
if (nanoTime - lastExecutionTime <= gracefulShutdownQuietPeriod) { // Check if any tasks were added to the queue every 100ms. // TODO: Change the behavior of takeTask() so that it returns on timeout. wakeup(true); try { Thread.sleep(100); } catch (InterruptedException e) { // Ignore } return false; } 到此为止，confirmShutdown 方法讲解完毕，confirmShutdown 返回 true，则 NioEventLoop 线程正式退出，Netty 的优雅退出完成。
疑问解答
1. runAllTasks 重复执行问题
在 NioEventLoop 的 run 方法中，已经调用了runAllTasks 方法，为何紧随其后，在 confirmShutdown 中有继续调用 runAllTasks 方法呢，疑问代码如下： public final class NioEventLoop extends SingleThreadEventLoop { protected void run() { runAllTasks(ioTime * (100 - ioRatio) / ioRatio); ... if (isShuttingDown()) { closeAll(); if (confirmShutdown()) { return; } 原因主要有两个：
1．为了防止定时任务 Task 或者用户自定义的线程 Task 的执行过多占用 NioEventLoop 线程的调度资源，Netty 对 NioEventLoop 线程 I/O 操作和非 I/O 操作时间做了比例限制，即限制非 I/O 操作的执行时间，如上图红框中代码所示。有了执行时间限制，因此可能会导致已经到期的定时任务、普通任务没有执行完，需要等待下次 Selector 轮询继续执行。在线程退出之前，需要对本该执行但是没有执行完成的 Task 进行扫尾处理，所以在 confirmShutdown 中再次调用了 runAllTasks 方法；
2．在调用 runAllTasks 方法之后，执行 confirmShutdown 之前，用户向 NioEventLoop 中添加了新的普通任务或者定时任务，因此需要在退出之前再次遍历并处理一遍 Task Queue。
2. 优雅退出是否能够保证所有在通信线程排队的消息全部发送出去

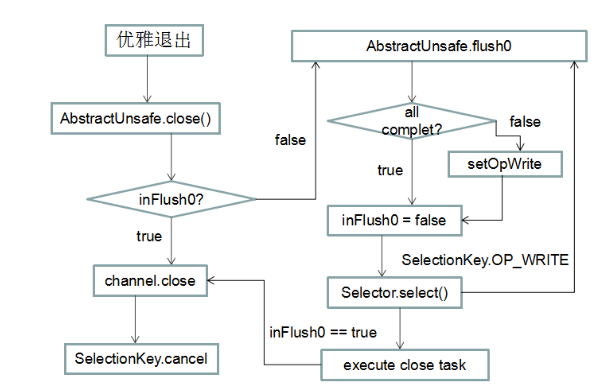

实际是无法保证的，它只能保证如果现在正在发送消息过程中，调用了优雅退出方法，此时不会关闭链路，继续发送，如果发送操作完成，无论是否还有消息尚未发送出去，在下一轮 Selector 的轮询中，链路将会关闭，没有发送完成的消息将会被丢弃，甚至是半包消息。它的处理原理图如下：
它的原理比较复杂，现对主要逻辑处理进行解读： 调用优雅退出之后，是否关闭链路，判断标准是 inFlush0 是否为 true，如果为 False，则会执行链路关闭操作；

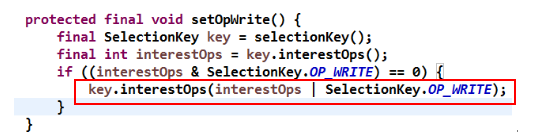

场景 B：如果一次没有把消息发送完成，此时 Netty 会监听写事件，触发 Selector 的下一次轮询并发送消息，代码如下：
Selector 轮询时，首先处理读写事件，然后再处理定时任务和普通任务，因此在链路关闭之前，还有最后一次继续发送的机会，代码如下：
try { processSelectedKeys(); } finally { // Ensure we always run tasks. final long ioTime = System.nanoTime() - ioStartTime; runAllTasks(ioTime * (100 - ioRatio) / ioRatio); } 如果非常不幸，再次发送仍然没有把积压的消息全部发送完毕，再次发生了写半包，那无论是否有积压消息，执行 AbstractUnsafe.close 的 Task 还是会把链路给关闭掉，原因是只要完成一次消息发送操作，Netty 就会把 inFlush0 置为 false，代码如下：
try { doWrite(outboundBuffer); } catch (Throwable t) { if (t instanceof IOException && config().isAutoClose()) { close(voidPromise(), t, FLUSH0_CLOSED_CHANNEL_EXCEPTION, false); } else { outboundBuffer.failFlushed(t, true); } } finally { inFlush0 = false; } 链路关闭之后，所有尚未发送的消息都将被丢弃。
可能有些读者会有疑问，如果在第二次发送之后，执行 AbstractUnsafe.close 之前，业务正好又调用了 flush 操作，inFlush0 是否会被修改成 True 呢？这个是不可能的，因为从 Netty 4.X 之后线程模型发生了变更，flush 操作不是由用户线程执行，而是由 Channel 对应的 NioEventLoop 线程执行，所以在两者之间不会发生 inFlush0 被修改的情况。

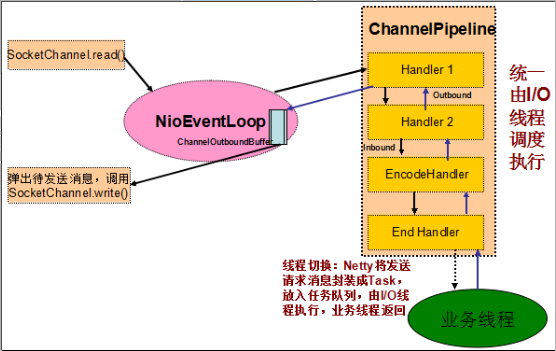

Netty 4.X 之后的线程模型如下所示：
另外，由于优雅退出有超时时间，如果在超时时间内没有完成积压消息的发送，也会发生消息丢弃的情况。 对于上述场景，需要应用层来保证相关的可靠性，或者对 Netty 的优雅退出机制进行优化。
