视频播放器原理

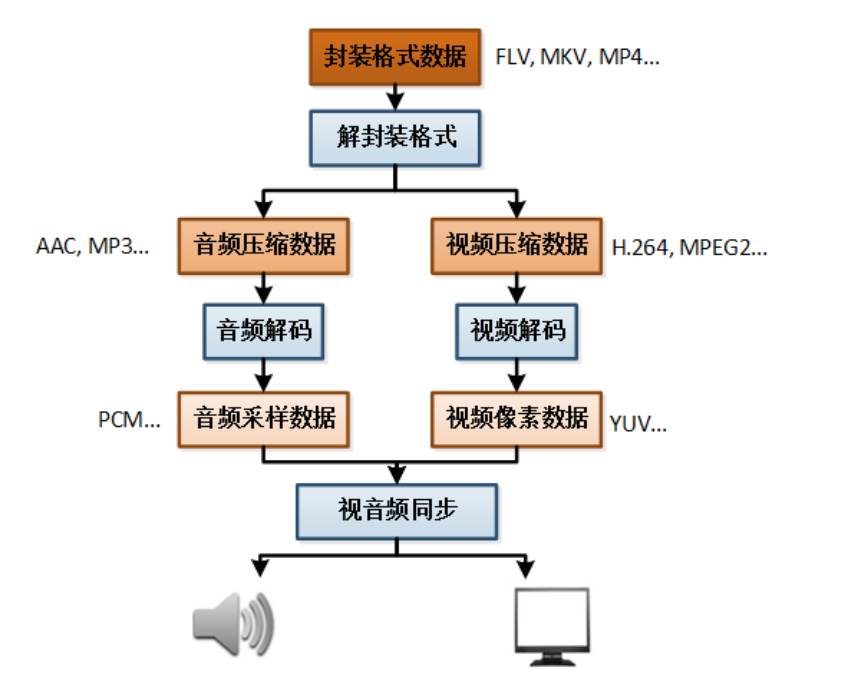

• 播放一个视频文件的流程如下所示。

​​​​​​​【常用播放器】

• 跨平台系列（非DirectShow框架）
  • VLC， Mplayer， ffplay……
• Windows系列（DirectShow框架）
  • 完美解码，终极解码， 暴风影音……

​​​​​​​【信息查看工具】

• 综合信息查看
  • MediaInfo
• 二进制信息查看
  • UltraEdit
• 单项详细分析
  • 封装格式： Elecard Format Analyzer
  • 视频编码数据： Elecard Stream Eye
  • 视频像素数据： YUV Player
  • 音频采样数据： Adobe Audition

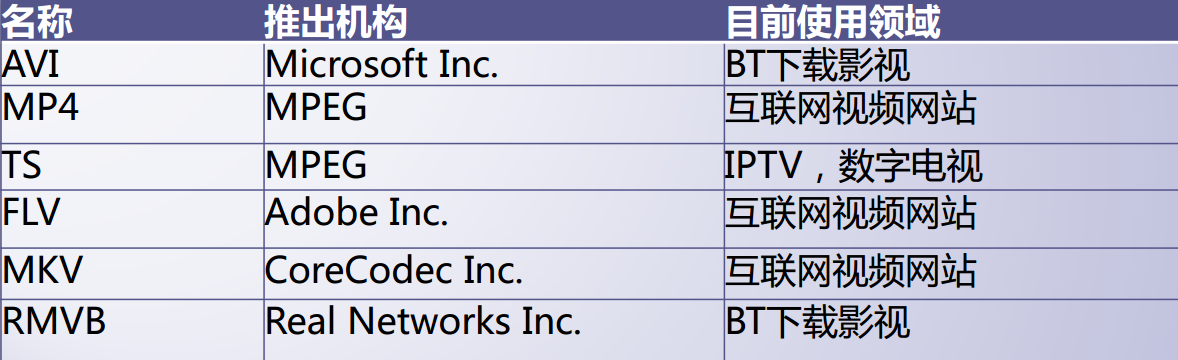

封装格式

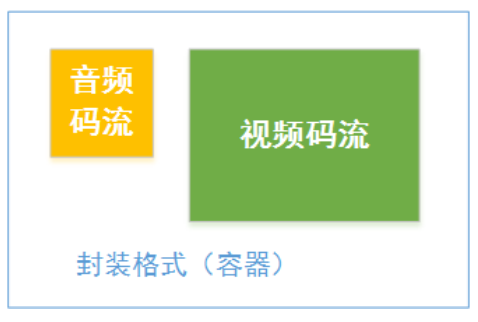

• 封装格式的作用
  • 视频码流和音频码流按照一定的格式存储在一个文件中。

• 封装格式分析工具
  • Elecard Format Analyzer

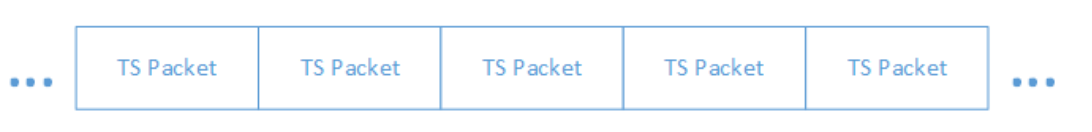

【MPEG2-TS格式简介】

• 不包含文件头。
• 数据大小固定（188Byte）的TS Packet构成。

【FLV格式简介】

• 包含文件头。
• 数据由大小不固定的Tag构成。

视频编码数据

• 视频编码的作用
  • 将视频像素数据（RGB， YUV等）压缩成为视频码流，从而降低视频的数据量。
• 视频编码分析工具
  • Elecard Stream Eye

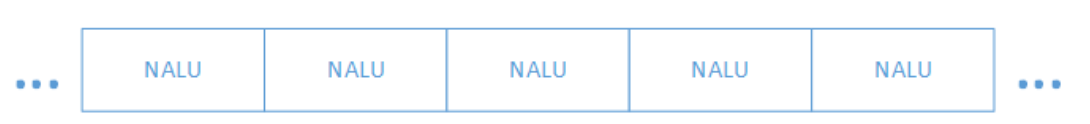

【H.264格式简介】

• 数据由大小不固定的NALU构成
• 最常见的情况下， 1个NALU存储了1帧画面的压缩编码后的数据。

【H.264压缩方法】

• 比较复杂。包含了帧内预测、帧间预测、熵编码、环路滤波等环节构成。
• 可以将图像数据压缩100倍以上。

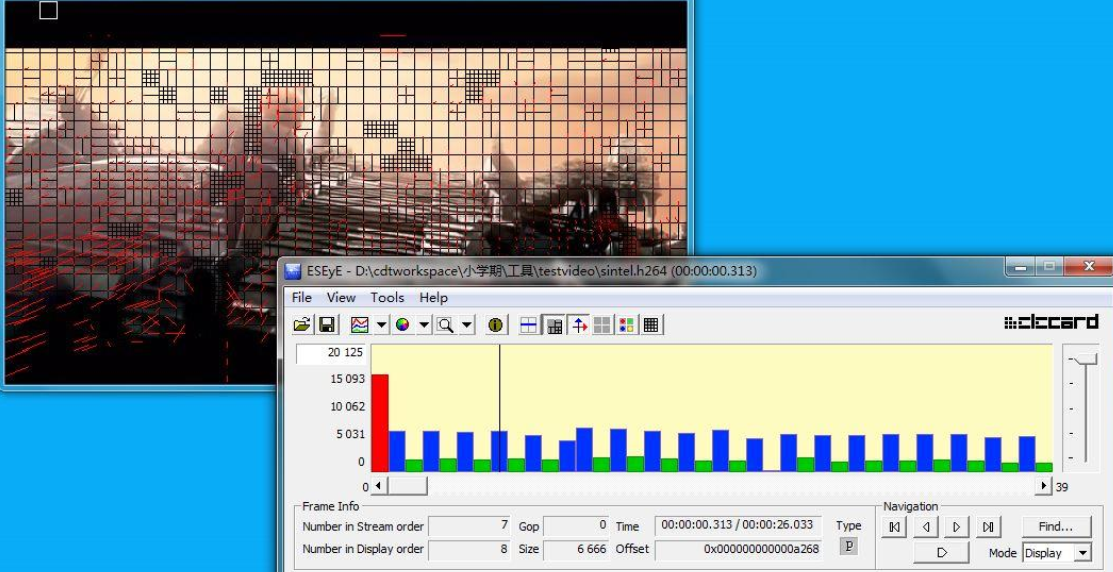

【Elecard Stream Eye工具】

• 红色的帧： I帧（直接整个图片）
• 蓝色的帧： P帧 （参考前面的帧，记录不一样的地方）
• 绿色的帧： B帧 （参考前面以及后面的的帧，记录不一样的地方）

音频编码数据

• 音频编码的作用
  • 将音频采样数据（PCM等）压缩成为音频码流，从而降低音频的数据量。

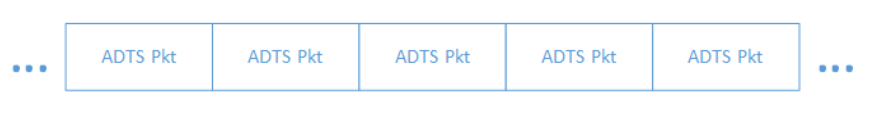

【AAC格式简介】

• 数据由大小不固定的ADTS构成

• AAC压缩方法
  • 比较复杂。
  • 可以将音频数据压缩10倍以上

视频像素数据

• 视频像素数据作用
  • 保存了屏幕上每个像素点的像素值。
• 格式：
  • 常见的像素数据格式有RGB24， RGB32， YUV420P， YUV422P，YUV444P等。
  • 压缩编码中一般使用的是YUV格式的像素数据， 最为常见的格式为YUV420P。
• 特点：
  • 视频像素数据体积很大，一般情况下1小时高清视频的RGB24格式的数据体积为：
    • 3600*25*1920*1080*3=559.9GByte
  • PS：这里假定帧率为25Hz，取样精度8bit。
• YUV格式像素数据查看工具
  • YUV Player

【RGB格式简介】

• Red、 Green、 Blue三种颜色，可以混合成世界上所有的颜色。
• 彩色图像中每个点，由R、 G、 B三个分量组成。

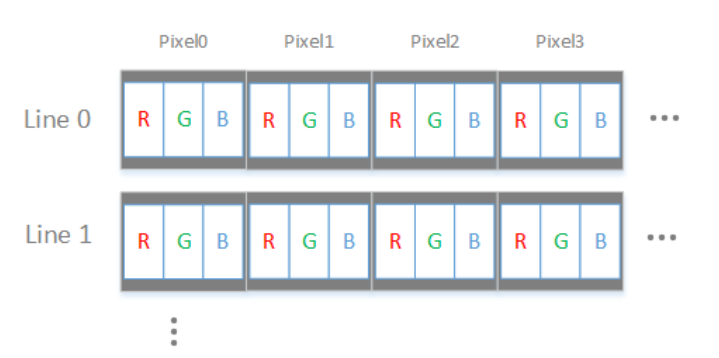

• 以RGB24为例，图像像素数据的存储方式如下：

• 从图中可以看出， RGB24依次存储了每个像素点的R、 G、 B信息。
• PS： BMP文件中存储的就是RGB格式的像素数据。

【YUV格式简介】

• 相关实验表明，人眼对亮度敏感而对色度不敏感。
  • 因而可以将亮度信息和色度信息分离，并对色度信息采用更“狠”一点的压缩方案，从而提高压缩效率
• YUV格式中， Y只包含亮度信息，而UV只包含色度信息。

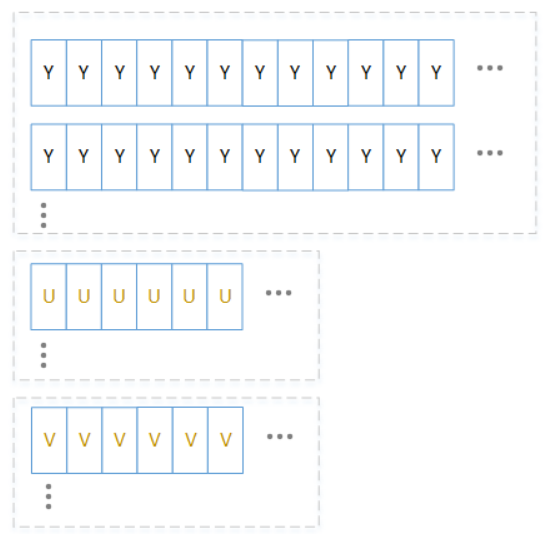

• 以YUV420P为例，图像像素数据的存储方式如图所示。

• 从图中可以看出， YUV420P首先存储了整张图像的Y信息，然后存储整张图像的U信息，最后存储了整张图像的V信息。

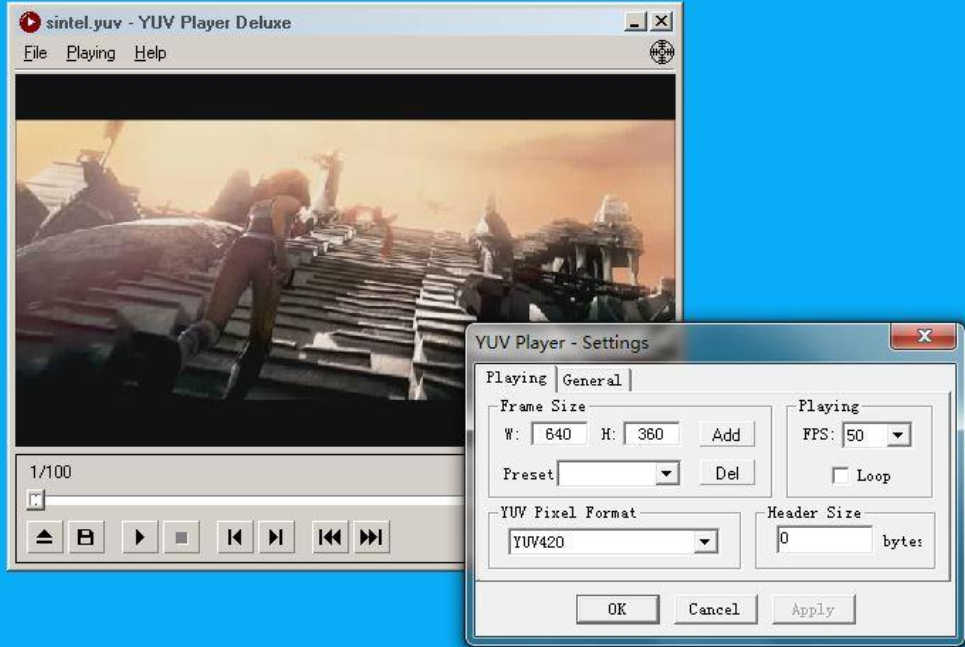

【YUV Player】

音频采样数据

• 音频采样数据作用
  • 保存了音频中每个采样点的值。
• 特点：
  • 音频采样数据体积很大，一般情况下一首4分钟的PCM格式的歌曲体积为：
    • 4*60*44100*2*2=42.3MByte
  • PS：这里假定采样率为44100Hz，采样精度为16bit。
• 音频采样数据查看工具： Adobe Audition

【PCM格式简介】

• 单声道的情况下按照顺序存储每个采样点的数据。
• 双声道的情况下按照“左右、左右”的顺序存储每个采样点两个声道的数据

工具总结

任意4个文件的总体信息	MediaInfo
MKV、 MP4、 AVI封装格式信息	Elecard Format Analyzer
H.264码流分析信息	Elecard Stream Eye
YUV视频像素数据	YUV Player
PCM音频采样数据	Audition
