Y形电路与三角电路转换，网孔和节点分析法

Y形电路与三角电路转换

推导过程与之前的电压源和电流源的转换类似，用系数相等即可等价转换。此处直接给出结论与记法。

网孔分析法

自电阻：在这个网孔中所有电阻的和

1. 将电流源转换为电压源
2. 为每个网孔假设网孔电流
3. 用KVL列出每个网孔的方程
   自电阻取正。相同方向则互电阻为正，反之为负。方程左边为电阻的电压降，右边为电压源的电压升
4. 支路电流为其相邻网孔电流的代数和

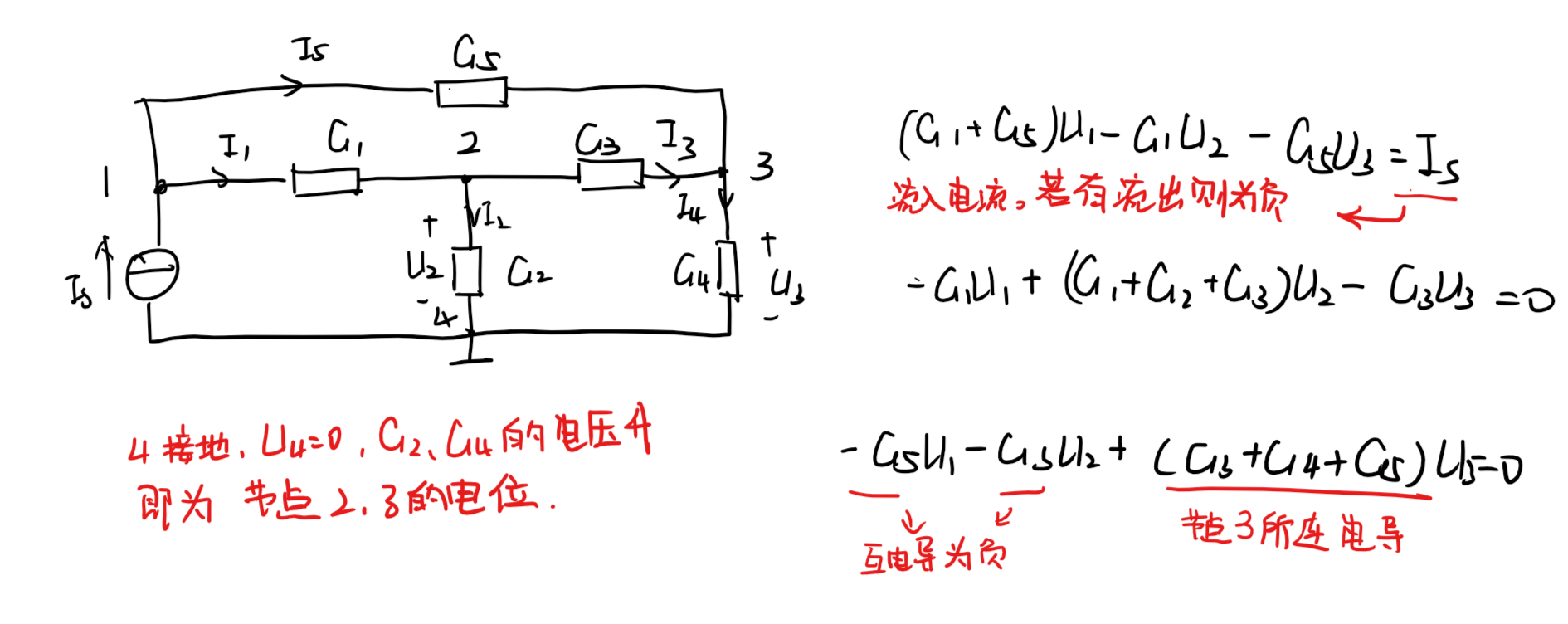

节点分析法

还记得电导（G）吗，就是电阻的倒数，这里我们要用到啦

1. 将电压源转换为电流源
2. 选定有用节点，并为每个节点假设节点电位（接地节点电位为0，就没啥用）
3. 用KCL列出每个节点的方程
   自电导取正。互电导为负。方程左边为流过电导的电流，右边为电流源的流出电流
4. 解方程求节点电位

弥尔曼定理

其实是节点分析法的特殊情况：只有一个有用节点
