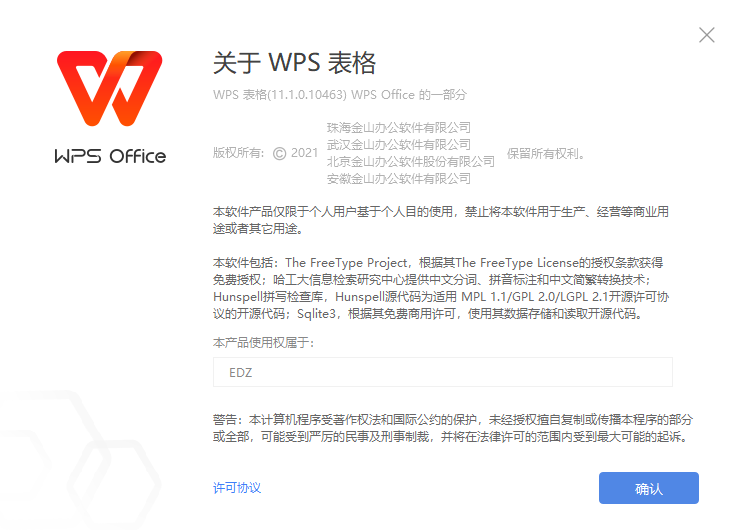

关于 WPS 表格

提示：因为我所使用的电脑（操作系统 Windows 10 x64）中没有安装 Office 办公软件，所以选择使用免费的 WPS。

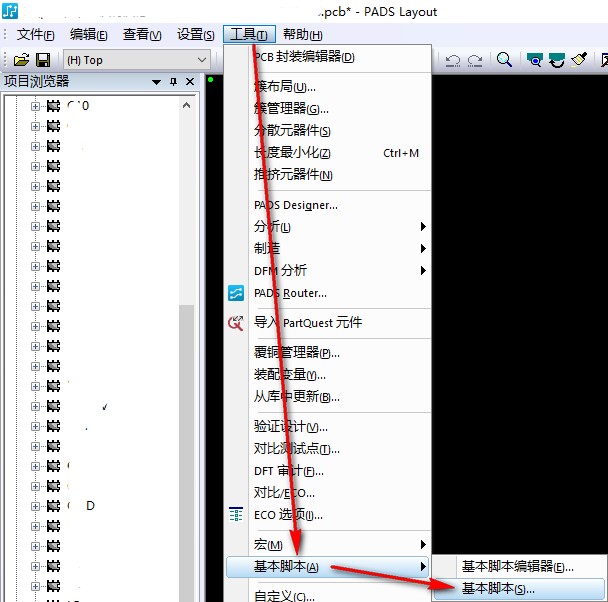

打开 PCB，选择菜单工具 > 基本脚本 > 基本脚本

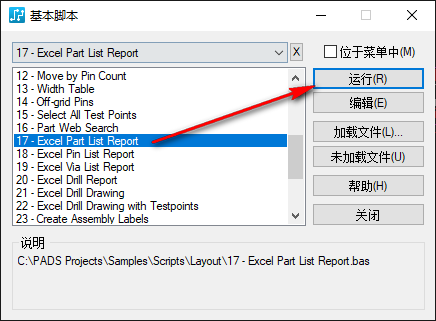

在基本脚本对话框中，选择 17 - Excel Part List Report 脚本，然后点击运行按钮：

注意：如果电脑没有安装 Office 包公软件，尝试运行脚本可能会报错：“ActiveX Automation: server could not be found.”。

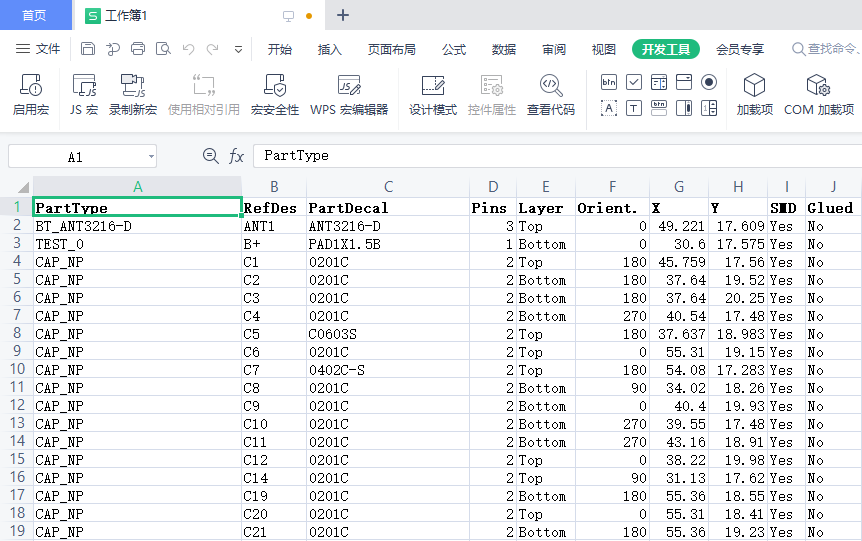

这样就可以轻松地输出元件列表的报告：

1. A 列是元件的类型
2. B 列是元件的参考编号
3. C 列是元件的 PCB 封装
4. D 列是元件的引脚数量
5. E 列是元件所在的层
6. F 列是元件的旋转角度
7. G 列和 H 列分别是元件的 X 和 Y 坐标
8. I 列是指该元件是否表贴
9. J 列是指该元件是否固定、不可移动
