在OPC UA Server里，往往会有很多runtime信息，这些信息由底层的某种物理过程产生，如锅炉的温度值，是在锅炉运行过程中产生的，锅炉运行过程就可以看做是一个物理过程。

Server会提供一个变量，这个变量存放锅炉的温度值，这样Client通过读取这个温度值就能知道锅炉的温度了。

本文为了简化，就以系统时间为例，讲述如何把一个变量和系统时间联系在一起，这样client通过该变量就可以获取系统时间，系统时间是不断变化的，可以看做一个物理过程。

一 手动更新变量

我们在OPC UA Server里添加一个变量用来表示系统时间，然后手动更新它，代码如下，

// server.c/* This work is licensed under a Creative Commons CCZero 1.0 Universal License. * See http://creativecommons.org/publicdomain/zero/1.0/ for more information. */#include <signal.h>#include <stdlib.h>#include "open62541.h"UA_Boolean running = true;static void stopHandler(int sign) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_SERVER, "received ctrl-c");    running = false;}static void updateCurrentTime(UA_Server * server, UA_NodeId timeNodeId){   	UA_DateTime now = UA_DateTime_now();	UA_Variant value;	UA_Variant_setScalar(&value, &now, &UA_TYPES[UA_TYPES_DATETIME]);	UA_Server_writeValue(server, timeNodeId, value);}static void addCurrentTimeVariable(UA_Server * server){   	UA_DateTime now = 0;	UA_VariableAttributes attr = UA_VariableAttributes_default;	attr.displayName = UA_LOCALIZEDTEXT("en-US", "Current time - value callback");	attr.accessLevel = UA_ACCESSLEVELMASK_READ | UA_ACCESSLEVELMASK_WRITE;	UA_Variant_setScalar(&attr.value, &now, &UA_TYPES[UA_TYPES_DATETIME]);        // 添加变量表示时间	UA_NodeId currentNodeId = UA_NODEID_STRING(1, "current-time-value-callback");    UA_QualifiedName currentName = UA_QUALIFIEDNAME(1, "current-time-value-callback");    UA_NodeId parentNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_OBJECTSFOLDER);    UA_NodeId parentReferenceNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_ORGANIZES);    UA_NodeId variableTypeNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_BASEDATAVARIABLETYPE);    UA_Server_addVariableNode(server, currentNodeId, parentNodeId,                              parentReferenceNodeId, currentName,                              variableTypeNodeId, attr, NULL, NULL);        // 手动更新一次时间    updateCurrentTime(server, currentNodeId);}int main(void) {       signal(SIGINT, stopHandler);    signal(SIGTERM, stopHandler);    UA_Server *server = UA_Server_new();    UA_ServerConfig_setDefault(UA_Server_getConfig(server));    addCurrentTimeVariable(server);    UA_StatusCode retval = UA_Server_run(server, &running);        UA_Server_delete(server);        return retval == UA_STATUSCODE_GOOD ? EXIT_SUCCESS : EXIT_FAILURE;}

代码里添加了时间变量后，调用updateCurrentTime()更新了一次时间，编译代码并运行，然后使用UaExpert连接，显示如下，

其值如下，

二 变量值读写的回调

前面添加了时间变量并手动更新了其值，但是系统时间是时刻变化的，为了保证变量的值和系统时间同步，就需要不断的手动更新，因为clients可能随时都要去读取这个变量来获取系统时间。这就要求servers不断的更新时间，就会消耗很多资源。

所以可以给这个变量添加回调，只有当clients需要读取系统时间时才去做一下同步，这样就省去了无谓的资源消耗。

添加回调的代码如下，

// server.c/* This work is licensed under a Creative Commons CCZero 1.0 Universal License. * See http://creativecommons.org/publicdomain/zero/1.0/ for more information. */#include <signal.h>#include <stdlib.h>#include "open62541.h"UA_Boolean running = true;static void stopHandler(int sign) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_SERVER, "received ctrl-c");    running = false;}static void updateCurrentTime(UA_Server * server, UA_NodeId timeNodeId){   	UA_DateTime now = UA_DateTime_now();	UA_Variant value;	UA_Variant_setScalar(&value, &now, &UA_TYPES[UA_TYPES_DATETIME]);	UA_Server_writeValue(server, timeNodeId, value);}static void addCurrentTimeVariable(UA_Server * server){   	UA_DateTime now = 0;	UA_VariableAttributes attr = UA_VariableAttributes_default;	attr.displayName = UA_LOCALIZEDTEXT("en-US", "Current time - value callback");	attr.accessLevel = UA_ACCESSLEVELMASK_READ | UA_ACCESSLEVELMASK_WRITE;	UA_Variant_setScalar(&attr.value, &now, &UA_TYPES[UA_TYPES_DATETIME]);	UA_NodeId currentNodeId = UA_NODEID_STRING(1, "current-time-value-callback");    UA_QualifiedName currentName = UA_QUALIFIEDNAME(1, "current-time-value-callback");    UA_NodeId parentNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_OBJECTSFOLDER);    UA_NodeId parentReferenceNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_ORGANIZES);    UA_NodeId variableTypeNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_BASEDATAVARIABLETYPE);    UA_Server_addVariableNode(server, currentNodeId, parentNodeId,                              parentReferenceNodeId, currentName,                              variableTypeNodeId, attr, NULL, NULL);    updateCurrentTime(server, currentNodeId );}static void beforeReadTime(UA_Server *server,               const UA_NodeId *sessionId, void *sessionContext,               const UA_NodeId *nodeid, void *nodeContext,               const UA_NumericRange *range, const UA_DataValue *data) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_USERLAND, "The variable was to be updated");    updateCurrentTime(server, *nodeid);}static void afterWriteTime(UA_Server *server,               const UA_NodeId *sessionId, void *sessionContext,               const UA_NodeId *nodeId, void *nodeContext,               const UA_NumericRange *range, const UA_DataValue *data) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_USERLAND, "The variable was updated");}static void addValueCallbackToCurrentTimeVariable(UA_Server *server) {       UA_NodeId currentNodeId = UA_NODEID_STRING(1, "current-time-value-callback");    UA_ValueCallback callback ;    callback.onRead = beforeReadTime;    callback.onWrite = afterWriteTime;    UA_Server_setVariableNode_valueCallback(server, currentNodeId, callback);}int main(void) {       signal(SIGINT, stopHandler);    signal(SIGTERM, stopHandler);    UA_Server *server = UA_Server_new();    UA_ServerConfig_setDefault(UA_Server_getConfig(server));    addCurrentTimeVariable(server);    addValueCallbackToCurrentTimeVariable(server);    UA_StatusCode retval = UA_Server_run(server, &running);        UA_Server_delete(server);        return retval == UA_STATUSCODE_GOOD ? EXIT_SUCCESS : EXIT_FAILURE;}

代码解析：

1. 使用UA_ValueCallback创建回调，并添加2个回调函数，一个是读之前beforeReadTime()，另一个是写之后afterWriteTime()
2. 使用UA_Server_setVariableNode_valueCallback()给时间变量添加第1步创建的回调
3. 当Client读取时间变量时，Server就会先去调用beforeReadTime()，该函数对时间变量进行更新
4. 最后Client就可以通过时间变量的值获取Server的当前系统时间

编译运行后，使用UaExpert去连接，显示如下，

我们用鼠标单击"Current time - value callback"，然后在server端看到打印信息，

可以看到回调已经执行了，因为点击这个变量，UaExpert就会去读取其值，然后显示出来。

当我们鼠标点击别的地方，即取消点击"Current time - value callback"，然后再点回来，就会又触发回调，最直观的表现就是时间值变了，

然后在server端可以看到又出现了一次打印，

可能会有疑问：我们只是去读变量的值，怎么会触发写之后的回调呢？
这是因为在读的回调里调用了updateCurrentTime()，这个函数里调用了UA_Server_writeValue()，就是对变量进行写操作，这样就触发了变量的写之后的回调。

三 变量的数据源

前2节的操作中，变量的值都是存放在变量节点里的，client都是从变量里拿到值，也就意味着变量需要先从对应的物理过程中拿到最新值，然后保存下来，最后才能让client读取。

本节就更进一步，直接从源头拿数据，不用去读取变量本身的值，这就需要我们在server端添加数据源节点，把每一个读写请求都重定向到回调函数里。注意，这个和第二节的读之前回调、写之后回调是不一样的，后面会分析。

添加变量数据源的代码如下，

// server.c/* This work is licensed under a Creative Commons CCZero 1.0 Universal License. * See http://creativecommons.org/publicdomain/zero/1.0/ for more information. */#include <signal.h>#include <stdlib.h>#include "open62541.h"UA_Boolean running = true;static void stopHandler(int sign) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_SERVER, "received ctrl-c");    running = false;}static UA_StatusCode readCurrentTime(UA_Server *server,                const UA_NodeId *sessionId, void *sessionContext,                const UA_NodeId *nodeId, void *nodeContext,                UA_Boolean sourceTimeStamp, const UA_NumericRange *range,                UA_DataValue *dataValue) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_USERLAND, "read current time");    UA_DateTime now = UA_DateTime_now();    UA_Variant_setScalarCopy(&dataValue->value, &now,                             &UA_TYPES[UA_TYPES_DATETIME]);    dataValue->hasValue = true;    return UA_STATUSCODE_GOOD;}static UA_StatusCode writeCurrentTime(UA_Server *server,                 const UA_NodeId *sessionId, void *sessionContext,                 const UA_NodeId *nodeId, void *nodeContext,                 const UA_NumericRange *range, const UA_DataValue *data) {       UA_LOG_INFO(UA_Log_Stdout, UA_LOGCATEGORY_USERLAND,                "Changing the system time is not implemented");    return UA_STATUSCODE_BADINTERNALERROR;}// 添加当前时间的数据源static void addCurrentTimeDataSourceVariable(UA_Server *server) {       UA_VariableAttributes attr = UA_VariableAttributes_default;    attr.displayName = UA_LOCALIZEDTEXT("en-US", "Current time - data source");    attr.accessLevel = UA_ACCESSLEVELMASK_READ | UA_ACCESSLEVELMASK_WRITE;    UA_NodeId currentNodeId = UA_NODEID_STRING(1, "current-time-datasource");    UA_QualifiedName currentName = UA_QUALIFIEDNAME(1, "current-time-datasource");    UA_NodeId parentNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_OBJECTSFOLDER);    UA_NodeId parentReferenceNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_ORGANIZES);    UA_NodeId variableTypeNodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_BASEDATAVARIABLETYPE);    UA_DataSource timeDataSource;    timeDataSource.read = readCurrentTime;    timeDataSource.write = writeCurrentTime;    UA_Server_addDataSourceVariableNode(server, currentNodeId, parentNodeId,                                        parentReferenceNodeId, currentName,                                        variableTypeNodeId, attr,                                        timeDataSource, NULL, NULL);}int main(void) {       signal(SIGINT, stopHandler);    signal(SIGTERM, stopHandler);    UA_Server *server = UA_Server_new();    UA_ServerConfig_setDefault(UA_Server_getConfig(server));    addCurrentTimeDataSourceVariable(server);    UA_StatusCode retval = UA_Server_run(server, &running);        UA_Server_delete(server);        return retval == UA_STATUSCODE_GOOD ? EXIT_SUCCESS : EXIT_FAILURE;}

解析：

1. 代码中使用了UA_Server_addDataSourceVariableNode()给时间变量添加数据源节点
2. 当Client去读系统时间时，就会转去调用数据源节点的read函数，也就是readCurrentTime()，该函数直接读取当前系统时间，并赋值给目标参数，用于返回给Client
3. 这个和第二节的读之前回调不一样，那个是获取当前系统时间，然后把实际值赋值给变量节点，最后client再获取变量节点的值，多了一步操作步骤

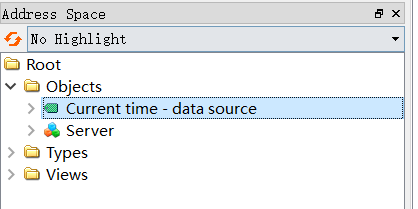

编译后运行，使用UaExpert进行连接，显示如下，

点击一次“Current time - data source”就可以获取当前的系统时间，

在server端也会有打印，

当点击别的地方后再点回来，可以发现时间又update了，

同样server端也会再次打印。

数据源的更详细使用方法请阅读。

四 总结

本文以系统时间举例，讲述如何在OPC UA Server里把变量和物理过程联系起来，可以看到总共有3种方法：手动更新，变量值回调和变量数据源，其中手动更新需要消耗很多资源，变量值回调和变量数据源则会更加省资源，而且变量数据源相比变量值回调则是更直接一点。实际使用过程中可以根据需要自行选择。

如果有写的不对的地方，希望能留言指正，谢谢阅读。
