前言

本文研究如何在STA模式下进行TCP Client通信，STA模式是说模块直接连接AP(手机热点或者路由器)，进入局域网中和其他无线设备通信，局域网中其他设备作为服务端，WIFI模块作为客户端。

一、理论基础

本节主要要处理的有一个问题：如何利用RT_Thread连接一个已知的AP，连上AP后，TCP Client程序和网络篇1中内容完全一致。

1.模块连接AP

路由器名字：HUAWEI-6ZCHWJ，密码：123456789a:。

rt_wlan_set_mode(RT_WLAN_DEVICE_AP_NAME, RT_WLAN_AP);rt_wlan_start_ap("sand", "12345678");

2.Socket套接字实现TCP Client

为了编写一个可用的TCP Client demo，需要先了解套接字使用流程

3.要点说明

由于本篇和网络篇1很相似，本以为如前言中所说的，直接把模块起softAP，换成连网的就OK了，几分钟的事情，实际代码写起来加上调试的时间大大超出了预期，下面我说下，写STA模式下的TCP Client demo遇到的具体问题。

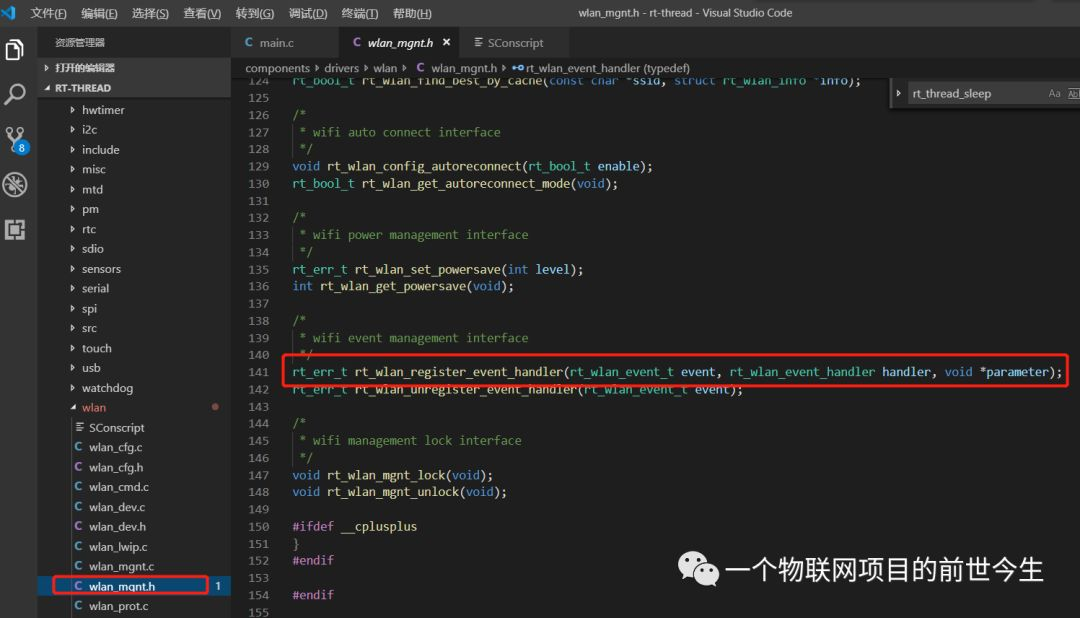

首先是如文章开始所说的，把模块起来softAP的API换成连接路由器的API，这个核心功能实现起来还是轻松无压力，1-2分钟就搞定了，但是替换了API后，总感觉不是一个实际项目该有的操作，于是开始考虑，是不是需要等到模块连网成功后才创建TCP Client Thread，进行和局域网下服务器的通信，细想来，的确需要，于是开始搜索API，有没有检测到系统网络状态的函数，发现也是在wlan_mgnt.h有个时间管理的接口：

rt_err_t  rt_wlan_register_event_handler(rt_wlan_event_t event, rt_wlan_event_handler handler, void *parameter);

有了注册函数，接下里就好办了，在连接路由器之前，首先注册回调函数，有连网成功回调、连网失败回调、断开连接回调，如下：

static void wifi_connect_callback(int event, struct rt_wlan_buff *buff, void *parameter){       rt_kprintf("%s\n", __FUNCTION__);    rt_sem_release(wait_sem);}

心里想着做到这一步，应该差不多了吧，于是乎，代码用scons编译后，跑一波，我天，模块跑着跑着突然断线了然后可恶的是它竟然断线后不重连了，于是接着找API，发现有个自动重连的函数没有设置，果断加上，如下：

rt_wlan_config_autoreconnect(RT_TRUE);

由此可见一个稳定的项目，往往是大量测试后优化的结晶。

二、使用实例

1.程序

/* * Copyright (c) 2019 Winner Microelectronics Co., Ltd. * * SPDX-License-Identifier: Apache-2.0 * * Change Logs: * Date           Author       Notes * 2019-02-13     tyx          first implementation */#include

    #include

     #include

       //使用BSD socket需要包含此头文件#define TCP_SERVER_ADDR "192.168.1.13"#define TCP_SERVER_PORT 8089static rt_sem_t wait_sem = NULL;static void wifi_connect_callback(int event, struct rt_wlan_buff *buff, void *parameter){       rt_kprintf("%s\n", __FUNCTION__);    rt_sem_release(wait_sem);}static void wifi_disconnect_callback(int event, struct rt_wlan_buff *buff, void *parameter){       rt_kprintf("%s\n", __FUNCTION__);    if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info)))    {           rt_kprintf("ssid : %s\r\n", ((struct rt_wlan_info *)buff->data)->ssid.val);    }}static void wifi_connect_fail_callback(int event, struct rt_wlan_buff *buff, void *parameter){       rt_kprintf("%s\n", __FUNCTION__);    if ((buff != RT_NULL) && (buff->len == sizeof(struct rt_wlan_info)))    {           rt_kprintf("ssid : %s\r\n", ((struct rt_wlan_info *)buff->data)->ssid.val);    }}static void tcp_client_thread_entry(void *args){       int ret = 0;    int fd = -1;    struct sockaddr_in server_addr;    struct  timeval t;    fd_set readfds;    char buf[512] = {    0x00 };    int len = 0;reconnect:    fd = socket(AF_INET, SOCK_STREAM, 0);    if (-1 == fd)    {           rt_kprintf("create socket error!!!\r\n");        goto exit;    }    server_addr.sin_family = AF_INET;    server_addr.sin_port = htons(TCP_SERVER_PORT);    server_addr.sin_addr.s_addr = inet_addr( TCP_SERVER_ADDR );    rt_memset(&server_addr.sin_zero, 0x00, sizeof(server_addr.sin_zero));    ret = connect(fd, (struct sockaddr *)&server_addr, sizeof(struct sockaddr ));    if (0 == ret)    {           rt_kprintf("connect success\r\n");    }else    {           rt_kprintf("connect error!!!\r\n");        goto label_try_reconnect;    }        t.tv_sec = 2;    t.tv_usec = 0;    while (1)    {           FD_ZERO(&readfds);        FD_SET(fd, &readfds);        ret = select(fd + 1, &readfds, 0, 0, &t);        if (-1 == ret)        {               rt_kprintf("select() error!\r\n");            goto label_try_reconnect;        }        // else if(0 == ret)        // {           //     rt_kprintf("select() timeout!\r\n");        // }        else if(ret > 0)        {               if (FD_ISSET(fd, &readfds));            {                   len = recv(fd, buf, sizeof(buf), 0);                if (len > 0)                {                       buf[len] = 0x00;                    rt_kprintf("receive data:%s\r\n", buf);                }else                {                       rt_kprintf("receive data from tcp server error!\r\n");                    goto label_try_reconnect;                }                if (-1 != fd)                {                       rt_sprintf(buf, "%s\r\n", buf);                    ret = send(fd, buf, strlen(buf), 0);                    if (ret < 0)                    {                           rt_kprintf("send error, closee socket");                        goto label_try_reconnect;                    }                }            }        }    }label_try_reconnect:    if (-1 != fd)    {           closesocket(fd);    }    rt_thread_mdelay(1000);    goto reconnect;exit:    if (-1 != fd)    {           closesocket(fd);    }    rt_kprintf("thread tcp_client exit!\r\n");}int main(void){       rt_err_t ret = RT_EOK;    char str[] = "hello world!\r\n";    // 创建一个动态信号量，初始值为0    wait_sem = rt_sem_create("sem_conn", 0, RT_IPC_FLAG_FIFO);    /* Start automatic connection */    rt_wlan_config_autoreconnect(RT_TRUE);    // register event    ret = rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED, wifi_connect_callback, RT_NULL);    if (0 != ret)    {           rt_kprintf("register event handler error!\r\n");    }    ret = rt_wlan_register_event_handler(RT_WLAN_EVT_STA_DISCONNECTED, wifi_disconnect_callback, RT_NULL);    if (0 != ret)    {           rt_kprintf("register event handler error!\r\n");    }    ret = rt_wlan_register_event_handler(RT_WLAN_EVT_STA_CONNECTED_FAIL, wifi_connect_fail_callback, RT_NULL);    if (0 != ret)    {           rt_kprintf("register event handler error!\r\n");    }    // connect to router    rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION);    rt_wlan_connect("HUAWEI-6ZCHWJ", "123456789a");    rt_kprintf("start to connect ap ...\n");    // wait until module connect to ap success    ret = rt_sem_take(wait_sem, RT_WAITING_FOREVER);    if (0 != ret)    {           rt_kprintf("wait_sem error!\r\n");    }    rt_kprintf("connect to ap success!\r\n");    //create client    rt_thread_t client_thread = rt_thread_create("tcp_client", tcp_client_thread_entry, RT_NULL, 4*1024, 25, 10);    if (client_thread != NULL)    {           rt_thread_startup(client_thread);    }else    {           ret = RT_ERROR;        rt_kprintf("create tcp client error!!!");    }exit:    rt_sem_delete(wait_sem);    return ret;}




2.配置

在applications目录下新建一个文件夹：5-sta_tcp_client，直接输入scons会提示编译错误，此时需要修改aplications/SConscript脚本。

Import('RTT_ROOT')Import('rtconfig')from building import *cwd = GetCurrentDir()src  = Glob('5-sta_tcp_client/main.c')CPPPATH = [cwd]group = DefineGroup('Applications', src, depend = [''], CPPPATH = CPPPATH)Return('group')

三、下载运行

在ENV控制台，输入scons命令，在build/Bin目录下生成rtthread_1M.FLS，

烧录运行后，电脑连接模块起来的热点，然后打开电脑网络调试助手，开启一个TCP Server，IP地址是电脑的IP地址，端口为8089，注意如果填错，网络助手是无法开启TCP Server的，设备连接到TCP Server后，通过网络助手发送hello world,模块收到数据后，会加上"\r\n"，然后返回给网络助手。

网络助手界面如下：

四、结语

1.总结：

本节完，实际操作过程中需要注意的地方有如下几点：

(1) 注意电脑连接模块后会得到一个IP地址，可以通过在cmd控制台中输入ipconfig

(2) 延时纠错

TCP Client重连的时候，rt_err_t rt_thread_sleep(rt_tick_t tick)的单位是tick不是秒，本代码已修改为rt_thread_mdelay(1000);

(3) 网络状态

本篇中没有针对网络状态做过多处理，实际项目使用中，需要根据注册的事件回调函数更新网络状态，一般断网的时候应该指示灯熄灭，连接成功的时候常亮，配网和连网过程中闪烁，关于配网在之后的文章中会有；再次提醒下，千万不要在int main(void)之后调用解除注册函数，释放连网前注册的函数，笔者之前不小心犯过这个错误，导致连网后网络状态变化，模块实际未同步给板卡，导致客户MCU控制的板卡还以为是正常在线的。解除注册接口如下：rt_err_t rt_wlan_unregister_event_handler(rt_wlan_event_t event);对于其他资源需要酌情考虑是否需要删除，本篇中的连网等待信号量可以删除，回收系统资源：rt_sem_delete(wait_sem)。
