1.R6为ISP，接口IP地址均为公有地址，该设备只能匹配IP地址，之后不能再对其进行任何配置；
2.R1-R5为局域网，私有IP地址192.168.1.0/24，请合理分配；
3.所有路由器上环回，均代表连接用户的接口；
4.R3下的两台pc通过dhcp自动获取ip地址
5.选路最佳，路由表尽量小，避免环路；
6.R1-R5均可访问R6的环回
7.R6telent的公有访问地址时，实际登陆到R1上
8.R4与R5正常通过100链路，故障时通过100兆链路；

1.对实验要求及进行分析
第一步配IP
（1）将R6环路接口的网段配为23.1.1.1 g0/0/0 配上网段为 12.1.1.0

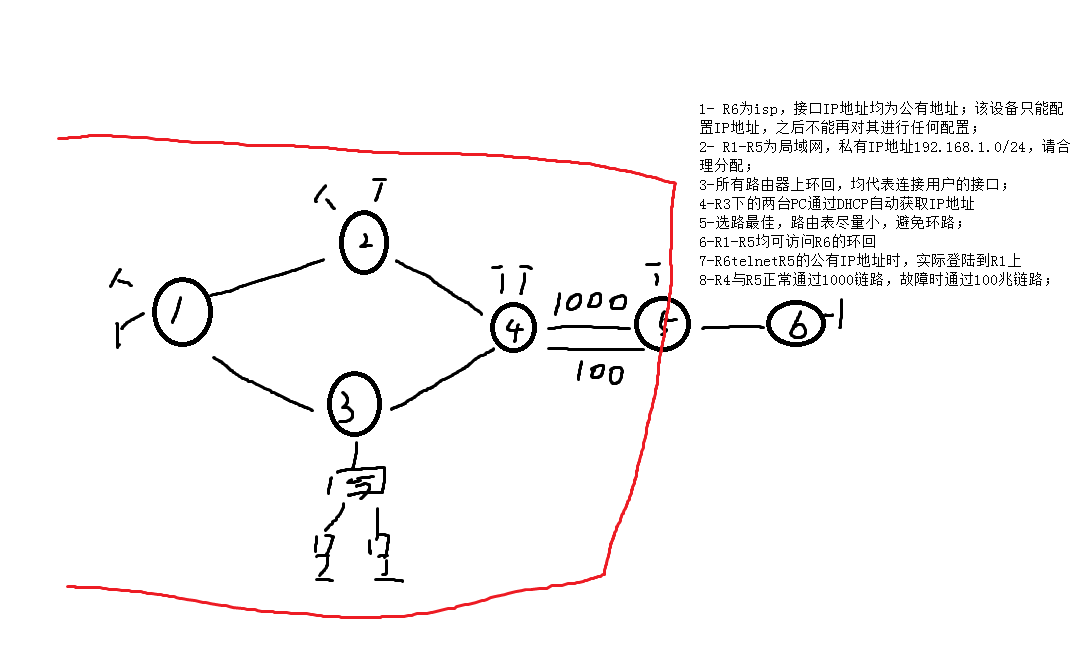

（2）由图可知骨干链路 有 7 条 环路接口有5条（两个客户端·看成一个。）
总共划分为12个子网 所以将192.168.1.0 / 24 向后借4位向后取12个网段
192.168.1.0/24
192.168.1.00000000 28
192.168.1.0
192.168.1.00010000 28
192.168.1.16
192.168.1.00110000 28
192.168.1.48
192.168.1.01110000 28
192.168.1.112
192.168.1.11110000 28
192.168.1.240
192.168.1.00100000 28
192.168.1.32
192.168.1.01100000 28
192.168.1.96
192.168.1.11100000 28
192.168.1.224
192.168.1.01000000 28
192.168.1.64
192.168.1.11000000 28
192.168.1.192
192.168.1.10100000
102.168.1.160
192.168.1.01010000 28
192.168.1.80 28
192.168.1.10010000 28
192.168.1.10110000 28
192.168.1.11010000 28
192.168.1.10000000 28

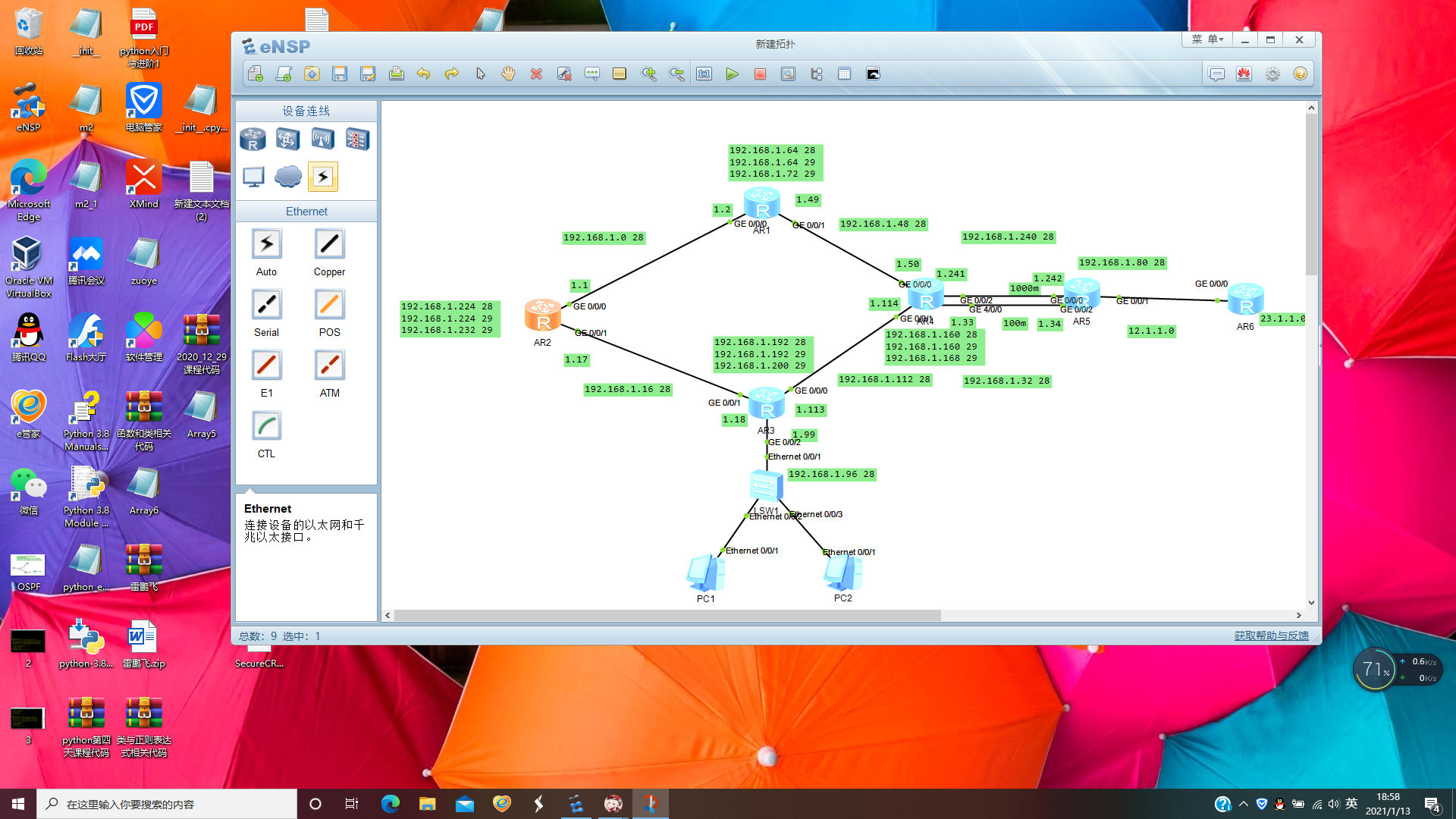

将地址划分到各个网段中
给各个端口配上IP
[r1]interface g 0/0/0
[r1-g 0/0/0]ip address 192.168… 28或29（255.255.255.240/255.255.255.248）
环路接口
[r1]interface lookback 0
[r1-lookback] ip address 192.168… 28或29
2. 测试测试各个端口是否能ping通预防因疏忽错误带来的问题
3. 若各个之间能ping通则进行下一步
4. 将r1-r5之间变成全网可达
5. [r1]ip route-static 目标网段号 255.255.255.255.0 下一跳地址（[r1]ip route-static 192.168.1.0 255.255.255.255.0 24 192.168.1.2)
6. 在r1-r6上全部写上缺省路由 ip route-static 0.0.0.0 0.0.0.0 （下一跳地址）
7. 因为r5和r6两个之间有缺省路由必然出现环路解决方法在R5上写空接口路由（[Huawei]ip route-static 1.1.0.0 22 NULL 0）
8. 通过修改1000m和100m的优先级来实现将100m变成备份路由（[r1]ip route-static 99.1.1.0 24 13.1.1.2 preference 61）
9. 首先让5能telnet1
10[r1]aaa
local-user a privilege level 15 password cipher 123456
local-user a service-type telnet
[r1]user-interface vty 0 4
autnentication-mode aaa
