本文共 5194 字，大约阅读时间需要 17 分钟。

参考资料1里面有 Unity 商店 AssestStore 现成的插件。但是鉴于 囊中羞涩，就得自己做。

参考资料2，3的资料 相对完整，其 实现的 效果图如下所示。

我实现的效果是这样的。

其理念就 是 进度条，因为 UGUI 的 显示层级是 ，Canvas最下面 的 UI是在Game 的Screne视图 的最上方显示。

因此就是 视觉差。

unity 5.6.4p1

先创建 UI的如下图所示，然后制作成预制体

Panel下面的四个 Image的配列用到的是UGUI的Layout Element，本文不赘述，实现应该是很简单的。

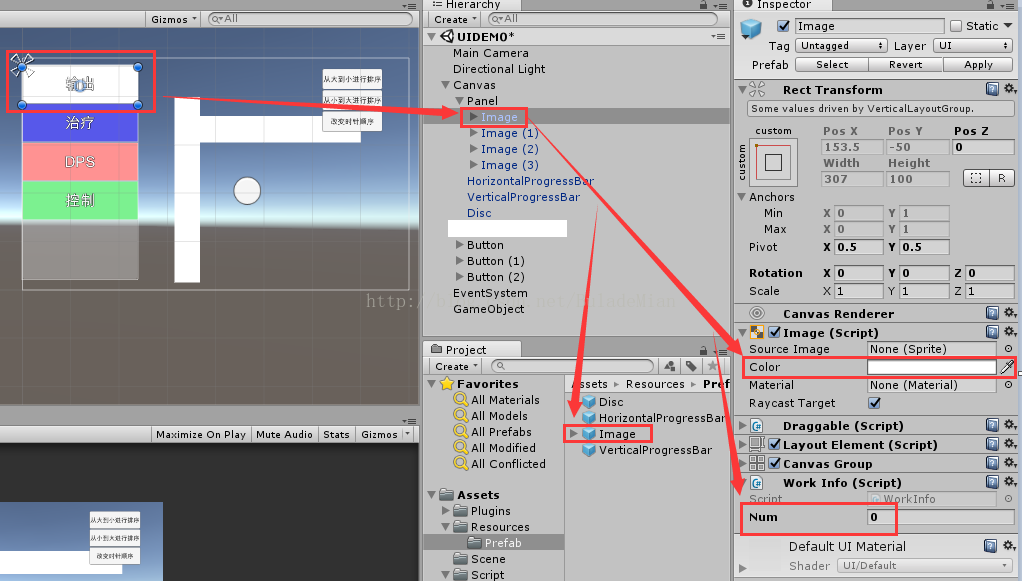

像左边的方框的按钮 预制体Image如下图所示

把颜色属性，Work Info 的属性进行设置即可。

using System.Collections;using System.Collections.Generic;using UnityEngine;public class WorkInfo : MonoBehaviour {    public int num;	}

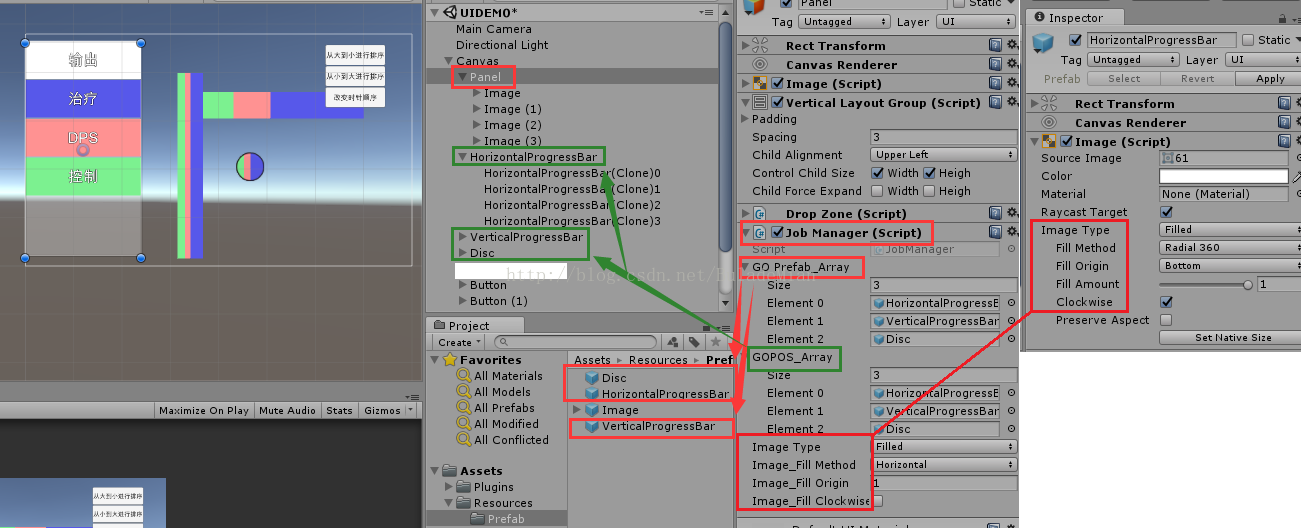

GO_Prefab_Array存放的是 几个 样式 的预制体 的 数组 的 对象。

GOPOS_Array存放的是Scene视图里面的位置。

通过JobManager来控制这几个 统计图 的样式，以及填充的 类型 等。

using System.Collections;using System.Collections.Generic;using UnityEngine;using UnityEngine.UI;////选择不同样式，复制，赋予颜色，并且使得//public class JobManager : MonoBehaviour {            public GameObject[] GOPrefab_Array;//存放 统计图的几个样式 预制体    public GameObject[] GOPOS_Array;//存放 实际UI 的GO 的位置    //暂存 几个 项目的 （输出0、治疗50、DPS20、控制30） 的数值数组    private int[] GO_work_array;//暂时存放 需要被统计显示出来的 的 数值的 数组    public Image.Type ImageType;//设置填充的类型    public Image.FillMethod Image_FillMethod;    public int Image_FillOrigin;    public bool Image_FillClockwise;//顺时针，逆时针    Vector3 v = new Vector3(0,0,0);    // Use this for initialization    void Start () {        //找到子类的 几个 项目的 （输出0、治疗50、DPS20、控制30） 的数值        SortingWorkNum(this.gameObject);                //遍历 样式，生成其 子类        for (int j=0; j< GOPrefab_Array.Length;j++)        {            print("   "+ GOPrefab_Array[j].transform.name);            CreateGO(this.gameObject, GOPrefab_Array[j], GOPOS_Array[j]);        }    }    //ReferenceGO是物体Panel，也就是自身的对象。    public void CreateGO(GameObject ReferenceGO, GameObject go_,GameObject goPos)    {        //定义 一个 显示类型 的子类。并 在遍历 中 递减。        int ChildCount = ReferenceGO.transform.childCount;//子类的数量        int control_num = 0;        float each_totalnum = 0;//每个（输出0、治疗50、DPS20、控制30）项目的 应该显示的数值        int totalNum = 0;//（输出0、治疗50、DPS20、控制30）        //遍历 工作类型 的子类，并对其 进行设置        for (int i = 0; i < ReferenceGO.transform.childCount; i++)        {            totalNum = totalNum + ReferenceGO.transform.GetChild(i).transform.GetComponent

    ().num;        }        print("    totalNum:" + totalNum);        //遍历 工作类型 的子类，并对其 进行设置        for (int i=0;i< ReferenceGO.transform.childCount; i++)        {            //重置 （输出0、治疗50、DPS20、控制30）每个 项目 的应该 显示 的数值，如果是 输出项目，则为0.治疗，数值100.DPS，数值50.控制，数值30.            each_totalnum = 0;            ChildCount = ReferenceGO.transform.childCount;//由于这个变量，在 循环中会 递减，因此 在 每个项目 的判断启动的时候，就要重置。            //生成 新的物体Image预制体 的 物体对象            GameObject child1 = Instantiate(go_);            child1.transform.SetParent(goPos.transform);            child1.transform.GetComponent

     ().localPosition = v;            child1.transform.GetComponent

      ().localScale = new Vector3(1, 1, 1);            //GameObject go_1 = Instantiate(go_,goPos.transform);            //go_1.transform.GetComponent

       ().position = v;            //对每个 样式 的 新建 的 子类 ，进行 设置             goPos.transform.GetChild(i).transform.GetComponent
       ().color = ReferenceGO.transform.GetChild(i).transform.GetComponent
       ().color;            goPos.transform.GetChild(i).transform.name = goPos.transform.GetChild(i).transform.name + i;            goPos.transform.GetChild(i).transform.GetComponent
       ().type = ImageType;            goPos.transform.GetChild(i).transform.GetComponent
       ().fillMethod = Image_FillMethod;            //goPos.transform.GetChild(i).transform.GetComponent
       ().fillOrigin = Image_FillOrigin;            goPos.transform.GetChild(i).transform.GetComponent
       ().fillClockwise = Image_FillClockwise;                        //从 最后一个 开始进行 累加的处理。            control_num = i;            for (int j = ChildCount-1; j >= control_num; j--)            {                //each_totalnum = each_totalnum + ReferenceGO.transform.GetChild(j).transform.GetComponent

        ().num;                each_totalnum = each_totalnum + GO_work_array[j];                //print("       j:" + j + "  GO_work_array[j]: " + GO_work_array[j]);            }            //print("       i:"+i+"  each_totalnum: " + each_totalnum);            goPos.transform.GetChild(i).transform.GetComponent
        ().fillAmount =  each_totalnum/totalNum;            //print("         ImageType " + ImageType);            //print("         .name " + goPos.transform.GetChild(i).transform.name);            //print("         .fillOrigin " + goPos.transform.GetChild(i).transform.GetComponent
        ().fillOrigin);            ChildCount = ChildCount - 1;        }    }    //几个 项目的 （输出0、治疗50、DPS20、控制30） 的数值 放入 数组中    private void SortingWorkNum(GameObject ReferenceGO)    {        GO_work_array = new int[ReferenceGO.transform.childCount];        for (int j = 0; j < ReferenceGO.transform.childCount; j++)        {            //print(" " + j + "  " + ReferenceGO.transform.GetChild(j).transform.name);            //print(" "+j+"  " + ReferenceGO.transform.GetChild(j).transform.GetComponent

         ().num); GO_work_array[j] = ReferenceGO.transform.GetChild(j).transform.GetComponent

          ().num; //CreateGO(this.gameObject, GO_Array[j], GOPOS_Array[j]); } }}








逻辑图如下所示
