作为硬件工程师，电阻主要关注这几个方面：阻值大小，封装类型，精度，功率。

电阻用符号R表示，英文单词为Resistance。

一、阻值大小

电阻单位有毫欧，欧姆，千欧，兆欧，分别用mΩ，Ω，KΩ，MΩ表示。

毫欧级别的电阻小于1Ω，一般是精度比较高的电阻，又称采样电阻、电流检测电阻。

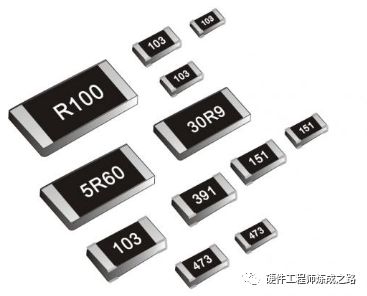

        对于0603封装及更大尺寸的贴片电阻，阻值通常以数字形式直接标注在电阻的表面，可以直接读取。一般会有三种表示方法：

        A  若电阻表面由三个数字组成，表明电阻的误差±5％。前面两位是有效数字，第三位数表示乘零倍率，基本单位是Ω。例如103，1和0是有效数字直接写下来即可，2表示乘以零的倍率，即10的二次方（简单的说，第三位数是几，就是10的几次方）。

        所以103表示的阻值就是10×10的三次方=10×1000=10000Ω=10KΩ。

        B  若电阻表面由四个数字组成，表明电阻的误差±1％。前面三位是有效数字，第四位表示乘零倍数（就是数字是几，就表示10的几次方）。例如1502，150是有效数字，直接写下来，3表示10的二次方。

        所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ

        C  若由数字和字母组成，例如5R6、R16等。这里只需要把R换成小数点即可。

5R6=5.6R=5.6Ω      R16=0.16R=0.16Ω

        这里应该注意一下，"R"是电阻的表示，“Ω”是电阻单位的表示，在日常生活我们可能不会把两者混用，但是在工业生产中，两者的界限十分模糊，经常混用。

二、封装类型

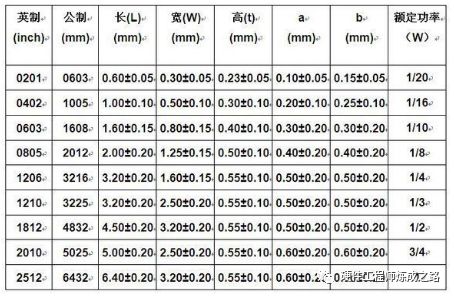

        目前电子行业使用比较多的电阻是0402，0603电阻。主要是尺寸方面的差别，有更小的0201，也有更大的0805,1206。如下表

        不同尺寸的电阻的额定功率不同，使用的时候需要注意，特别是用在电源上面的电阻。

三、精度

        常用电阻的精度主要有两种，1%和5%。精度指的是电阻的误差范围，比如标出的5%的10K电阻，电阻的实际阻值可能范围是10K±5% = （9.5K~10.5K）。

        电阻的阻值并不是任意的。许多刚进行电路设计的人员会在设计电路中将电阻任意取值，这会导致该电阻无法购买到，实际上国家标准规定了电阻的阻值按其精度分为两大系列，分别为E-24系列和E-96系列，E-24系列精度为5%，E-96系列为1%，在这两种系列之外的电阻为非标电阻，较难采购。

        具体有哪些阻值的电阻，可以直接百度“常用电阻阻值”。

四、功率

        如上面的封装尺寸图，不同封装的功率是不同的，在使用的过程中，需要特别注意，不能超过额定功率使用。

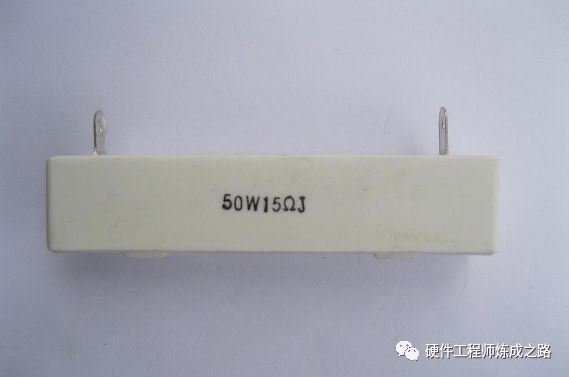

        对于更大功率的电阻，还有水泥电阻，可以达到十几或几十瓦。常用于电源老化测试，将水泥电阻作为电源负载使用。
