基于FPGA的AM/FM调制
发布日期:2021-05-08 09:40:06 浏览次数:26 分类:精选文章

本文共 273 字,大约阅读时间需要 1 分钟。

一、AM调制。

AM调制的结构如下图所示:

由正弦表和相位累加器,可以构成DDS。

那么两个DDS,一个用于产生调制信号,一个用于产生载波信号(载波信号的频率要比调制信号的频率高,一般要高10倍)。

由于正弦表一般为无符号数,所以要转为有符号数,再送进乘法器,最终可以得到AM已调信号。(乘法器需要使用IP,为全并行乘法器)

无符号数转有符号数,只需要将无符号数的最高位取反即可。

正弦表可以自己写脚本生成,也可以使用mif maker生成,再存在ROM中。

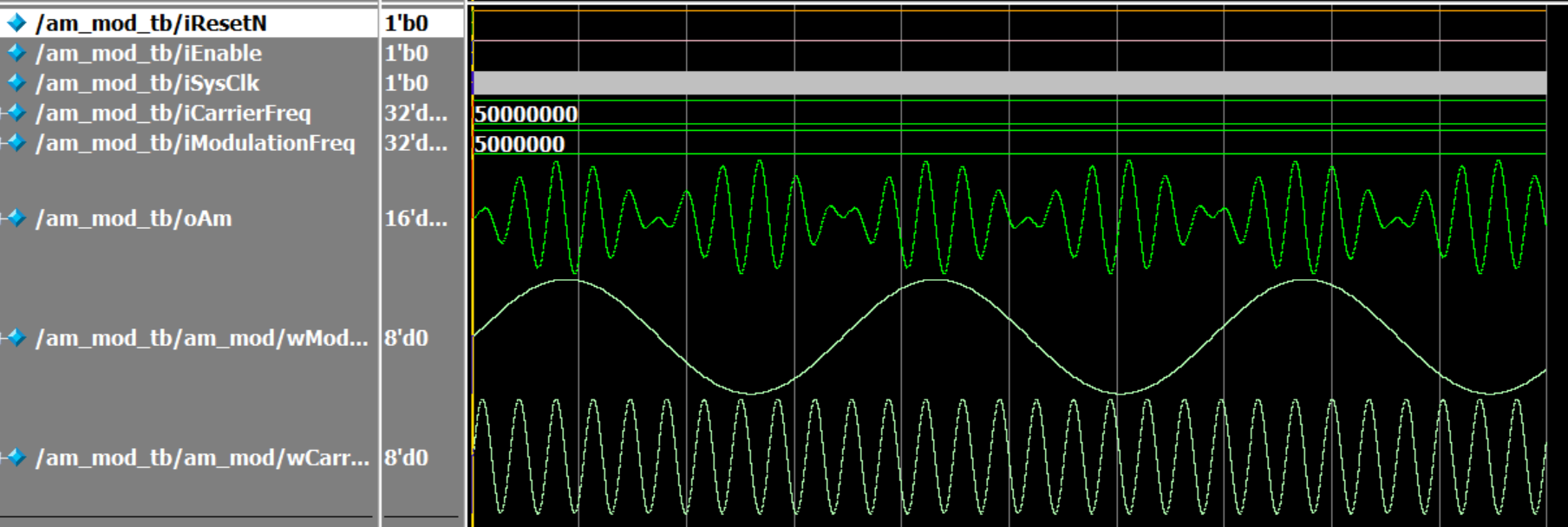

仿真结果如下图所示:

二、FM调制。

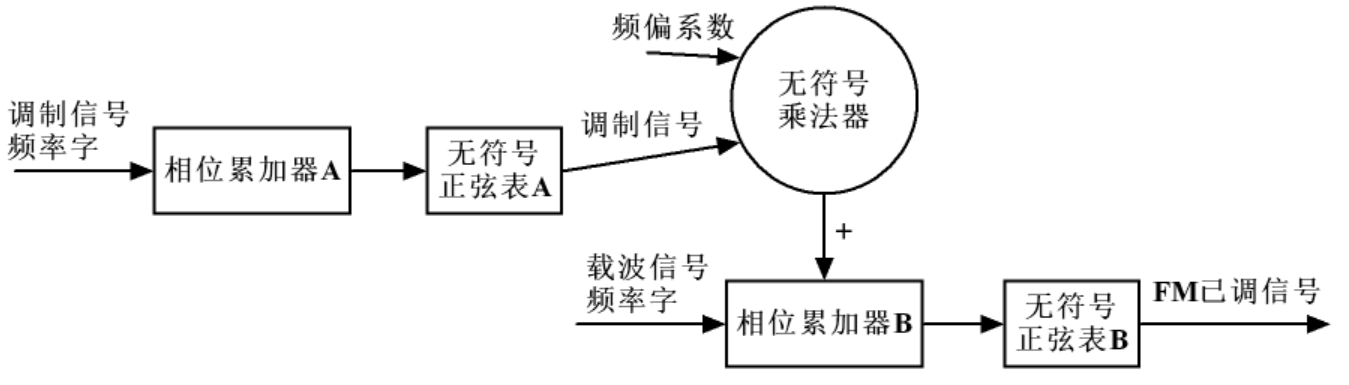

FM调制的结构如下图所示:

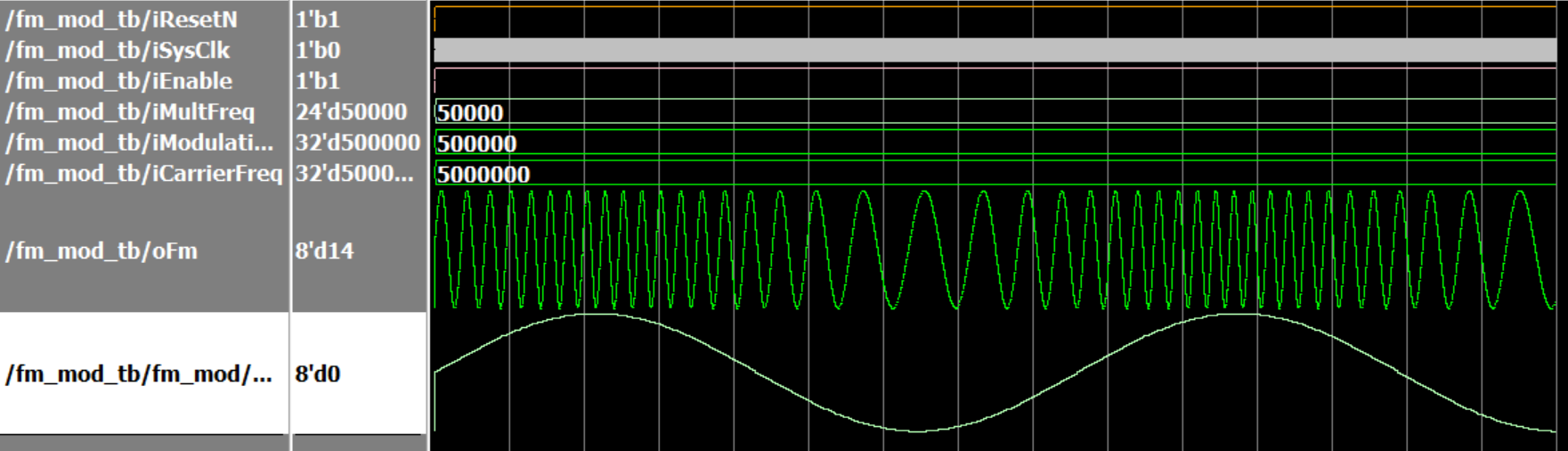

仿真结果如下图所示:
