（一） 预备知识

关于RTMP推流

1、消息

消息格式

RTMP消息头和载荷两部分。
消息头

消息类型：1-7的消息ID用于协议控制消息8、9的消息分别用于传输音频和视频数据15-20的消息用于发送AMF编码的命令，负责用户与服务器之间的交互，比如播放，暂停

载荷

载荷中消息中包含的真实数据。例如，它可以是音频样本或压缩的视频数据。

2、块

消息是rtmp协议的基本数据单元，在网络传输时，消息会被重新封装成块进行传输，每个块都有固定的大小，如果消息大小大于块的大小，消息就会被拆分成几个块发送。
块格式

块由头和载荷组成
块头结构

a、块基本头(basic header)

基本头第一个字节的结构：

b、块消息头(chunk msg header)

类型0

总共11byte，格式如下：

类型1

类型1总共7byte，格式如下：

类型2

类型2总共3byte，格式如下：

类型3

类型3的块没有头。流ID，消息长度，时间戳都不出现。这种类型的块使用与先前块相同的数据。当一个消息被分成多个块，除了第一块以外，所有的块都应使用这种类型。

3、rtmp的消息类型

rtmp的消息类型可分为三大类：协议控制消息、用户控制消息、RTMP命令消息

协议控制消息

• 设置块大小消息（Message Type=1）
• 终止消息（Message Type=2）
• 确认消息（Message Type=3）
• 确认窗口大小消息（Message Type=5）
• 设置对端带宽消息（Message Type=6）

用户控制消息

（Message Type=4）

RTMP使用消息类型ID 4表示用户控制消息。这些消息包含RTMP流传输层所使用的信息。协议控制消息使用的ID为 1、2、3、5 和 6 (前面已经介绍过了)。
用户控制消息应该使用消息流ID 0 (以被认为是控制流)，并且以RTMP块流发送时以块流ID为2。协议控制消息接收立即生效；解析时，时间戳字段被忽略。

RTMP命令消息

数据消息（Message Type=18或15）

客户端或服务端通过本消息向对方发送元数据和用户数据。元数据包括数据的创建时间、时长、主题等细节。消息类型为18的用AMF0编码，消息类型为15的用AMF3编码。

共享对象消息 (Message Type=19或16)

共享对象是跨多个客户端，实例同步的FLASH对象（名值对的集合）。消息类型kMsgContainer=19用AMF0编码，kMsgContainerEx=16用AMF3编码，这两个消息用于共享对象事件。每个消息可包含多个事件。

4、实例分析rtmp传输过程

• 握手
• 建立网络连接
• 建立流
• 播放

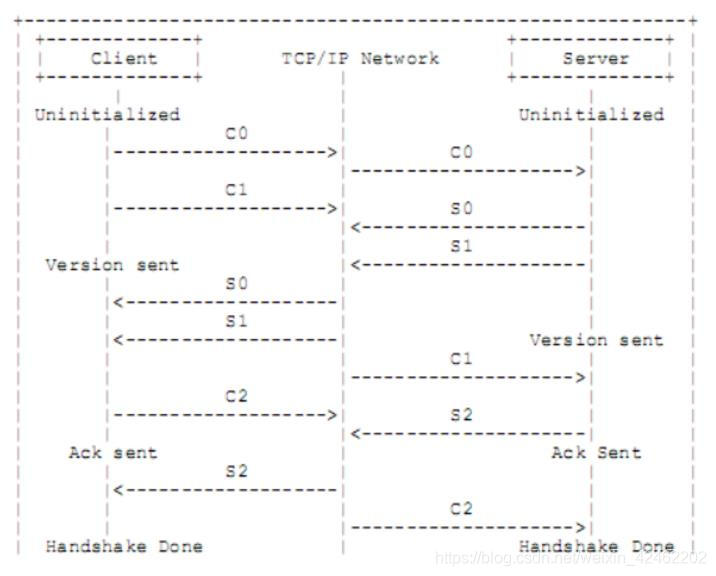

（1）握手

(1)握手开始于客户端发送C0，C1块。

(2)服务端在接收到C0后发送S0，S1块。

(3)客户端接收到S0，S1块后，发送C2块，服务端接收到C0，C1块后发送S2块。

(4)当客户端接收到S2，服务端接受到C2，分别校验后握手成功

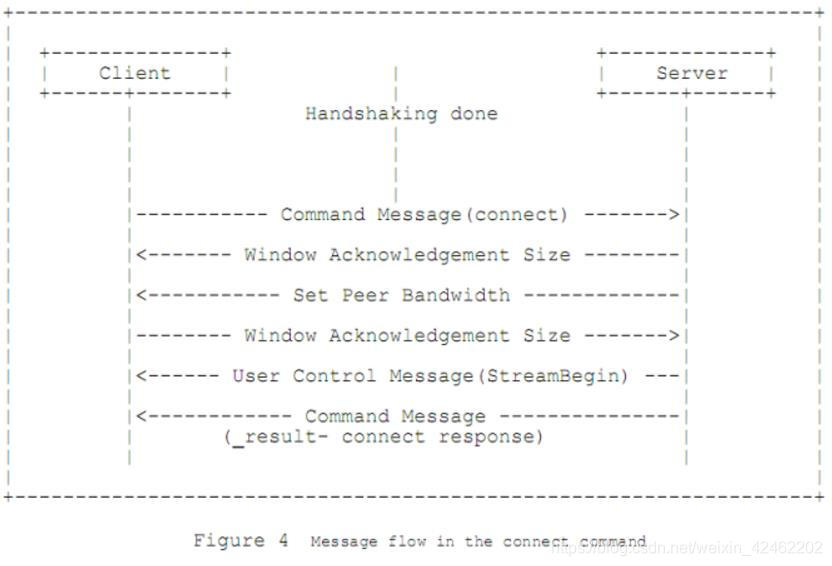

（2）建立连接

(1)客户端发送"connect消息"请求连接。

(2)服务收到"connect"请求后，发送一个"确认窗口大小消息"。

(3)服务端发送"设置带宽消息"到客户端。

(4)客户端处理"设置带宽消息"后，发送"确认窗口大小消息"到服务端(设置带宽消息的值与窗口大小不相同才会发送此消息)。

(5)服务器发送用户控制消息中的“流开始(Stream Begin)消息“到客户端。

(6)服务器发送“命令消息”中的”结果“(_result)，通知客户端连接的状态。

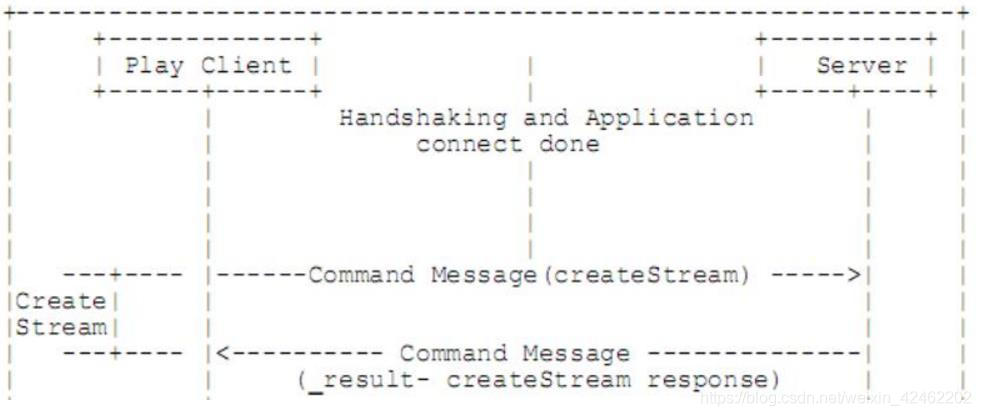

（3）建立流

(1)客户端发送"命令消息"中的"创建流命令(createStream)"到服务端。

(2)服务端接受到消息之后，发送"命令消息"中的"结果(_result)"。

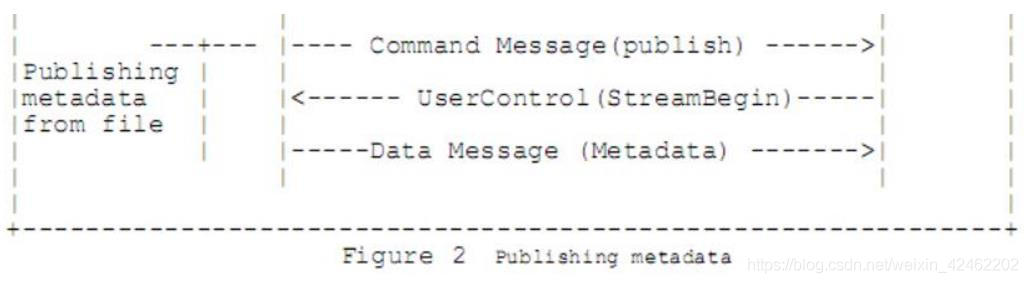

（4）发布音视频

(1)客户端发送"命令消息"中的"publish命令"。

(2)服务端接受到消息之后发送用户控制消息中的“streambegin”。

(3)客户端开始发送音视频数据

（二）构建思路

需要实现RTMP网络推流一般需要三个部分。
分为RTMP服务器进行数据分发，拉流部分与推流部分。

在这里我用树莓派作为一个网络摄像头，当然最简单的方法是运用x264 ffmpeg直接拉流usb摄像头，同时进行编码与推流。
当然为了方便，必须对WIFI的连接与程序的启动进行一些配置，使树莓派可以在没有接屏幕的情况下自动接到WIFI中，然后启动推流。

当然为了实现在不同的局域网内，都可以进行拉流，你当然要有一个具有公网IP的服务器，这里我买了一个云服务器进行部署。这里需要移植一个SRS的RTMP服务器。这里需要考虑到SRS的编译移植问题。

至于拉流部分，有很多方法，包括PC端，网页，IOS,
Android等情况，这里只采用最简单的使用VLC直接拉流。

（三）编译部署SRS

准备工作

1. 创建文件夹 mkdir srs，将我们的项目存放在该目录下

2. 下载SRS源码，这里是去github上下载，使用

git clone https://github.com/ossrs/srs

3. 编译与安装

cd srs/trunk
./configure --full --without-utest --use-sys-ssl && make

4. 运行

cd srs-master/trunk // 先进入trunk目录。
./objs/srs -c conf/srs.conf

检查SRS是否启动成功：
ps -ef | grep srs

（四）树莓派编译FFmpeg

进入需要放置文件的目录git安装ffmpeg：git clone git://source.ffmpeg.org/ffmpeg.git

安装 libx264-dev
sudo apt-get install libx264-dev
另外ffmpeg中的播放器程序ffplay依赖sdl来显示视频，sdl是一个图形显示库，安装命令：
sudo apt-get install libsdl2-dev

ffmpeg 配置脚本 ffmpeg_rpi.sh ，放进 ffmpeg 目录

#!/bin/shPREFIX=/usr/local./configure \--enable-gpl --enable-version3 --enable-nonfree \--enable-static --disable-shared \\--prefix=$PREFIX \\--disable-opencl \--disable-thumb \--disable-pic \--disable-stripping \\--enable-small \\--enable-ffmpeg \--enable-ffplay \--enable-ffprobe \\--disable-doc \--disable-htmlpages \--disable-podpages \--disable-txtpages \--disable-manpages \\--disable-everything \\--enable-libx264 \--enable-encoder=libx264 \--enable-decoder=h264 \--enable-encoder=aac \--enable-decoder=aac \--enable-encoder=ac3 \--enable-decoder=ac3 \--enable-encoder=rawvideo \--enable-decoder=rawvideo \--enable-encoder=mjpeg \--enable-decoder=mjpeg \\--enable-demuxer=concat \--enable-muxer=flv \--enable-demuxer=flv \--enable-demuxer=live_flv \--enable-muxer=hls \--enable-muxer=segment \--enable-muxer=stream_segment \--enable-muxer=mov \--enable-demuxer=mov \--enable-muxer=mp4 \--enable-muxer=mpegts \--enable-demuxer=mpegts \--enable-demuxer=mpegvideo \--enable-muxer=matroska \--enable-demuxer=matroska \--enable-muxer=wav \--enable-demuxer=wav \--enable-muxer=pcm* \--enable-demuxer=pcm* \--enable-muxer=rawvideo \--enable-demuxer=rawvideo \--enable-muxer=rtsp \--enable-demuxer=rtsp \--enable-muxer=rtsp \--enable-demuxer=sdp \--enable-muxer=fifo \--enable-muxer=tee \\--enable-parser=h264 \--enable-parser=aac \\--enable-protocol=file \--enable-protocol=tcp \--enable-protocol=rtmp \--enable-protocol=cache \--enable-protocol=pipe \--enable-protocol=srtp \\--enable-filter=aresample \--enable-filter=allyuv \--enable-filter=scale \--enable-libfreetype \\--enable-indev=v4l2 \--enable-indev=alsa \\--enable-omx \--enable-omx-rpi \--enable-encoder=h264_omx \\--enable-mmal \--enable-hwaccel=h264_mmal \--enable-decoder=h264_mmal \\

测试ffmpeg

采集mjpeg格式视频

ffplay -f video4linux2 -input_format mjpeg -framerate 25 -video_size 640x480 -i /dev/video0

采集yuyv422格式视频

ffplay -f video4linux2 -input_format yuyv422  -framerate 25 -video_size 640x480 -i /dev/video0

推送mjpeg视频流

ffmpeg -f video4linux2 -input_format mjpeg -framerate 25 -video_size 1280x720 -i /dev/video0 -vcodec copy -rtsp_transport tcp -f rtsp rtsp://172.17.6.213/test

然后配置开机运行 （/etc/rc.local）

添加

sleep 10
#这里需要延时，因为WIFI连接可能需要较长的时间
ffmpeg -framerate 15 -video_size 640x480 -i /dev/video0 -vcodec h264_omx -f flv rtmp://123.57.93.3/live/livestream
