常见网络模型

OSI七层模型

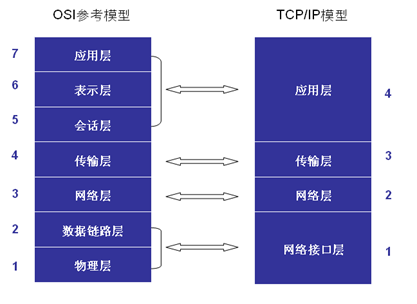

OSI模型

1. 物理层：主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。它的主要作用是传输比特流（就是由1、0转化为电流强弱来进行传输，到达目的地后再转化为1、0，也就是我们常说的数模转换与模数转换）。这一层的数据叫做比特。
2. 数据链路层：定义了如何让格式化数据以帧为单位进行传输，以及如何让控制对物理介质的访问。这一层通常还提供错误检测和纠正，以确保数据的可靠传输。如：串口通信中使用到的115200、8、N、1
3. 网络层：在位于不同地理位置的网络中的两个主机系统之间提供连接和路径选择。Internet的发展使得从世界各站点访问信息的用户数大大增加，而网络层正是管理这种连接的层。
4. 传输层：定义了一些传输数据的协议和端口号（WWW端口80等），如：TCP（传输控制协议，传输效率低，可靠性强，用于传输可靠性要求高，数据量大的数据），UDP（用户数据报协议，与TCP特性恰恰相反，用于传输可靠性要求不高，数据量小的数据，如QQ聊天数据就是通过这种方式传输的）。 主要是将从下层接收的数据进行分段和传输，到达目的地址后再进行重组。常常把这一层数据叫做段。
5. 会话层：通过传输层(端口号：传输端口与接收端口)建立数据传输的通路。主要在你的系统之间发起会话或者接受会话请求（设备之间需要互相认识可以是IP也可以是MAC或者是主机名）。
6. 表示层：可确保一个系统的应用层所发送的信息可以被另一个系统的应用层读取。例如，PC程序与另一台计算机进行通信，其中一台计算机使用扩展二一十进制交换码(EBCDIC)，而另一台则使用美国信息交换标准码（ASCII）来表示相同的字符。如有必要，表示层会通过使用一种通格式来实现多种数据格式之间的转换。
7. 应用层：是最靠近用户的OSI层。这一层为用户的应用程序（例如电子邮件、文件传输和终端仿真）提供网络服务。
   TCP/IP四层模型

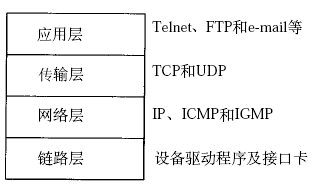

   TCP/IP网络协议栈分为应用层（Application）、传输层（Transport）、网络层（Network）和链路层（Link）四层。如下图所示：

TCP/IP模型

一般在应用开发过程中，讨论最多的是TCP/IP模型。

协议格式

数据包封装

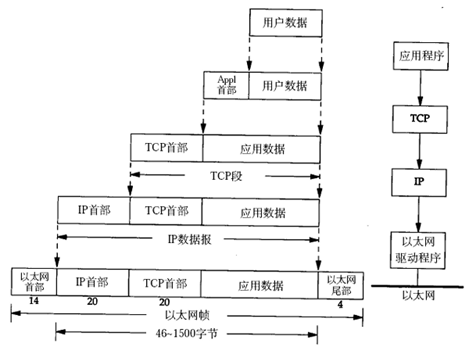

传输层及其以下的机制由内核提供，应用层由用户进程提供（后面将介绍如何使用socket API编写应用程序），应用程序对通讯数据的含义进行解释，而传输层及其以下处理通讯的细节，将数据从一台计算机通过一定的路径发送到另一台计算机。应用层数据通过协议栈发到网络上时，每层协议都要加上一个数据首部（header），称为封装（Encapsulation），如下图所示：

不同的协议层对数据包有不同的称谓，在传输层叫做段（segment），在网络层叫做数据报（datagram），在链路层叫做帧（frame）。数据封装成帧后发到传输介质上，到达目的主机后每层协议再剥掉相应的首部，最后将应用层数据交给应用程序处理。

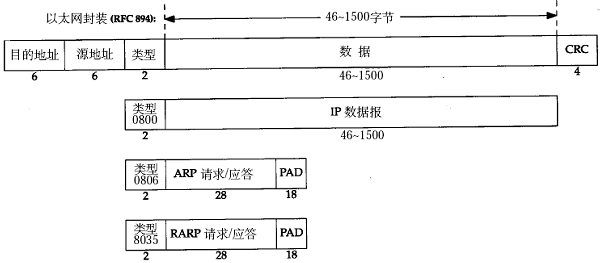

以太网帧格式

ARP数据报格式

应答帧如下：

以太网首部 0000: 00 05 5d 61 58 a8 00 05 5d a1 b8 40 08 06 ARP帧 0000: 00 01 0010: 08 00 06 04 00 02 00 05 5d a1 b8 40 c0 a8 00 02 0020: 00 05 5d 61 58 a8 c0 a8 00 37 填充位 0020: 00 77 31 d2 50 10 0030: fd 78 41 d3 00 00 00 00 00 00 00 00 以太网首部：目的主机的MAC地址是00:05:5d:61:58:a8，源主机的MAC地址是00:05:5d:a1:b8:40，上层协议类型0x0806表示ARP。 ARP帧：硬件类型0x0001表示以太网，协议类型0x0800表示IP协议，硬件地址（MAC地址）长度为6，协议地址（IP地址）长度为4，op为0x0002表示应答，源主机MAC地址为00:05:5d:a1:b8:40，源主机IP地址为c0 a8 00 02（192.168.0.2），目的主机MAC地址为00:05:5d:61:58:a8，目的主机IP地址为c0 a8 00 37（192.168.0.55）。

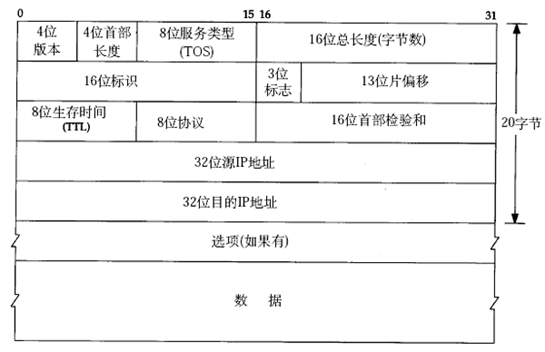

IP段格式

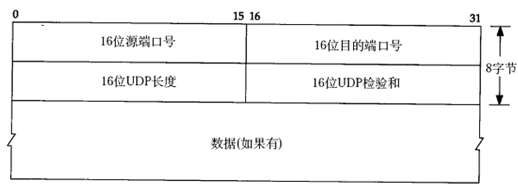

UDP数据报格式

下面分析一帧基于UDP的TFTP协议帧。

以太网首部 0000: 00 05 5d 67 d0 b1 00 05 5d 61 58 a8 08 00 IP首部 0000: 45 00 0010: 00 53 93 25 00 00 80 11 25 ec c0 a8 00 37 c0 a8 0020: 00 01 UDP首部 0020： 05 d4 00 45 00 3f ac 40 TFTP协议 0020: 00 01 ‘c’’:’’’‘q’ 0030: ‘w’‘e’‘r’‘q’’.’‘q’‘w’'e’00 ‘n’‘e’‘t’‘a’‘s’‘c’‘i’ 0040: 'i’00 ‘b’‘l’‘k’‘s’‘i’‘z’'e’00 ‘5’‘1’'2’00 ‘t’‘i’ 0050: ‘m’‘e’‘o’‘u’'t’00 ‘1’'0’00 ‘t’‘s’‘i’‘z’'e’00 ‘0’ 0060: 00以太网首部：源MAC地址是00:05:5d:61:58:a8，目的MAC地址是00:05:5d:67:d0:b1，上层协议类型0x0800表示IP。 IP首部：每一个字节0x45包含4位版本号和4位首部长度，版本号为4，即IPv4，首部长度为5，说明IP首部不带有选项字段。服务类型为0，没有使用服务。16位总长度字段（包括IP首部和IP层payload的长度）为0x0053，即83字节，加上以太网首部14字节可知整个帧长度是97字节。IP报标识是0x9325，标志字段和片偏移字段设置为0x0000，就是DF=0允许分片，MF=0此数据报没有更多分片，没有分片偏移。TTL是0x80，也就是128。上层协议0x11表示UDP协议。IP首部校验和为0x25ec，源主机IP是c0 a8 00 37（192.168.0.55），目的主机IP是c0 a8 00 01（192.168.0.1）。 UDP首部：源端口号0x05d4（1492）是客户端的端口号，目的端口号0x0045（69）是TFTP服务的well-known端口号。UDP报长度为0x003f，即63字节，包括UDP首部和UDP层pay-load的长度。UDP首部和UDP层payload的校验和为0xac40。

TCP数据报格式

TCP协议

TCP通信时序

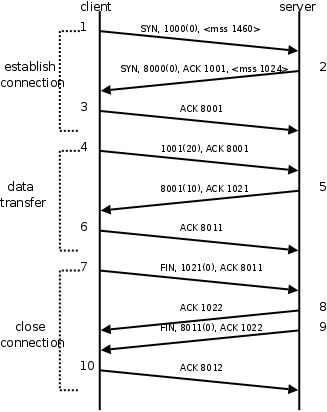

下图是一次TCP通讯的时序图。TCP连接建立断开。包含大家熟知的三次握手和四次握手。

建立连接（三次握手）的过程：

1. 客户端发送一个带SYN标志的TCP报文到服务器。这是三次握手过程中的段1。
   客户端发出段1，SYN位表示连接请求。序号是1000，这个序号在网络通讯中用作临时的地址，每发一个数据字节，这个序号要加1，这样在接收端可以根据序号排出数据包的正确顺序，也可以发现丢包的情况，另外，规定SYN位和FIN位也要占一个序号，这次虽然没发数据，但是由于发了SYN位，因此下次再发送应该用序号1001。mss表示最大段尺寸，如果一个段太大，封装成帧后超过了链路层的最大帧长度，就必须在IP层分片，为了避免这种情况，客户端声明自己的最大段尺寸，建议服务器端发来的段不要超过这个长度。
2. 服务器端回应客户端，是三次握手中的第2个报文段，同时带ACK标志和SYN标志。它表示对刚才客户端SYN的回应；同时又发送SYN给客户端，询问客户端是否准备好进行数据通讯。
   服务器发出段2，也带有SYN位，同时置ACK位表示确认，确认序号是1001，表示“我接收到序号1000及其以前所有的段，请你下次发送序号为1001的段”，也就是应答了客户端的连接请求，同时也给客户端发出一个连接请求，同时声明最大尺寸为1024。
3. 客户必须再次回应服务器端一个ACK报文，这是报文段3。
   客户端发出段3，对服务器的连接请求进行应答，确认序号是8001。在这个过程中，客户端和服务器分别给对方发了连接请求，也应答了对方的连接请求，其中服务器的请求和应答在一个段中发出，因此一共有三个段用于建立连接，称为“三方握手（three-way-handshake）”。在建立连接的同时，双方协商了一些信息，例如双方发送序号的初始值、最大段尺寸等。
   在TCP通讯中，如果一方收到另一方发来的段，读出其中的目的端口号，发现本机并没有任何进程使用这个端口，就会应答一个包含RST位的段给另一方。例如，服务器并没有任何进程使用8080端口，我们却用telnet客户端去连接它，服务器收到客户端发来的SYN段就会应答一个RST段，客户端的telnet程序收到RST段后报告错误Connection refused：
   $ telnet 192.168.0.200 8080
   Trying 192.168.0.200…
   telnet: Unable to connect to remote host: Connection refused

数据传输的过程：

1. 客户端发出段4，包含从序号1001开始的20个字节数据。
2. 服务器发出段5，确认序号为1021，对序号为1001-1020的数据表示确认收到，同时请求发送序号1021开始的数据，服务器在应答的同时也向客户端发送从序号8001开始的10个字节数据，这称为piggyback。
3. 客户端发出段6，对服务器发来的序号为8001-8010的数据表示确认收到，请求发送序号8011开始的数据。
   在数据传输过程中，ACK和确认序号是非常重要的，应用程序交给TCP协议发送的数据会暂存在TCP层的发送缓冲区中，发出数据包给对方之后，只有收到对方应答的ACK段才知道该数据包确实发到了对方，可以从发送缓冲区中释放掉了，如果因为网络故障丢失了数据包或者丢失了对方发回的ACK段，经过等待超时后TCP协议自动将发送缓冲区中的数据包重发。

关闭连接（四次握手）的过程：

由于TCP连接是全双工的，因此每个方向都必须单独进行关闭。这原则是当一方完成它的数据发送任务后就能发送一个FIN来终止这个方向的连接。收到一个 FIN只意味着这一方向上没有数据流动，一个TCP连接在收到一个FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭，而另一方执行被动关闭。

1. 客户端发出段7，FIN位表示关闭连接的请求。
2. 服务器发出段8，应答客户端的关闭连接请求。
3. 服务器发出段9，其中也包含FIN位，向客户端发送关闭连接请求。
4. 客户端发出段10，应答服务器的关闭连接请求。
   建立连接的过程是三方握手，而关闭连接通常需要4个段，服务器的应答和关闭连接请求通常不合并在一个段中，因为有连接半关闭的情况，这种情况下客户端关闭连接之后就不能再发送数据给服务器了，但是服务器还可以发送数据给客户端，直到服务器也关闭连接为止

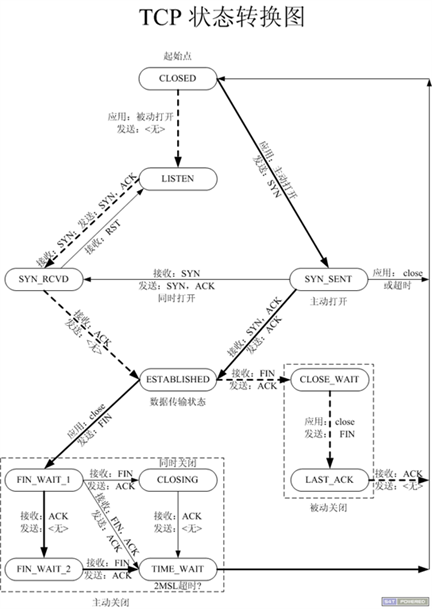

TCP状态转换

CLOSED：表示初始状态。

LISTEN：该状态表示服务器端的某个SOCKET处于监听状态，可以接受连接。 SYN_SENT：这个状态与SYN_RCVD遥相呼应，当客户端SOCKET执行CONNECT连接时，它首先发送SYN报文，随即进入到了SYN_SENT状态，并等待服务端的发送三次握手中的第2个报文。SYN_SENT状态表示客户端已发送SYN报文。 SYN_RCVD: 该状态表示接收到SYN报文，在正常情况下，这个状态是服务器端的SOCKET在建立TCP连接时的三次握手会话过程中的一个中间状态，很短暂。此种状态时，当收到客户端的ACK报文后，会进入到ESTABLISHED状态。 ESTABLISHED：表示连接已经建立。 FIN_WAIT_1: FIN_WAIT_1和FIN_WAIT_2状态的真正含义都是表示等待对方的FIN报文。区别是： FIN_WAIT_1状态是当socket在ESTABLISHED状态时，想主动关闭连接，向对方发送了FIN报文，此时该socket进入到FIN_WAIT_1状态。 FIN_WAIT_2状态是当对方回应ACK后，该socket进入到FIN_WAIT_2状态，正常情况下，对方应马上回应ACK报文，所以FIN_WAIT_1状态一般较难见到，而FIN_WAIT_2状态可用netstat看到。 FIN_WAIT_2：主动关闭链接的一方，发出FIN收到ACK以后进入该状态。称之为半连接或半关闭状态。该状态下的socket只能接收数据，不能发。 TIME_WAIT: 表示收到了对方的FIN报文，并发送出了ACK报文，等2MSL后即可回到CLOSED可用状态。如果FIN_WAIT_1状态下，收到对方同时带 FIN标志和ACK标志的报文时，可以直接进入到TIME_WAIT状态，而无须经过FIN_WAIT_2状态。 CLOSING: 这种状态较特殊，属于一种较罕见的状态。正常情况下，当你发送FIN报文后，按理来说是应该先收到（或同时收到）对方的 ACK报文，再收到对方的FIN报文。但是CLOSING状态表示你发送FIN报文后，并没有收到对方的ACK报文，反而却也收到了对方的FIN报文。什么情况下会出现此种情况呢？如果双方几乎在同时close一个SOCKET的话，那么就出现了双方同时发送FIN报文的情况，也即会出现CLOSING状态，表示双方都正在关闭SOCKET连接。 CLOSE_WAIT: 此种状态表示在等待关闭。当对方关闭一个SOCKET后发送FIN报文给自己，系统会回应一个ACK报文给对方，此时则进入到CLOSE_WAIT状态。接下来呢，察看是否还有数据发送给对方，如果没有可以 close这个SOCKET，发送FIN报文给对方，即关闭连接。所以在CLOSE_WAIT状态下，需要关闭连接。 LAST_ACK: 该状态是被动关闭一方在发送FIN报文后，最后等待对方的ACK报文。当收到ACK报文后，即可以进入到CLOSED可用状态。

常见网络知识面试题

1. TCP如何建立链接
2. TCP如何通信
3. TCP如何关闭链接
4. 什么是滑动窗口
5. 什么是半关闭
6. 局域网内两台机器如何利用TCP/IP通信
7. internet上两台主机如何进行通信
8. 如何在internet上识别唯一一个进程
   答：通过“IP地址+端口号”来区分不同的服务
9. 为什么说TCP是可靠的链接，UDP不可靠
10. 路由器和交换机的区别
11. 点到点，端到端
