测试说明

测试模块数：3

测试模式：配置模式、传输模式和WOR模式 如果没有检测到串口，首先检查是否安装串口驱动CH341SER，，提取码：vaw2

工作模式

模式（0-3）	M1	M0	模式介绍	备注
0 传输模式	0	0	串口打开，无线打开透明传输	支持特殊指令空中配置
1 WOR模式	0	1	可以定义为WOR发送方和WOR接收方	支持空中唤醒
2 配置模式	1	0	用户可通过串口对寄存器进行访问，从而控制模块工作状态	-
3 深度休眠	1	1	模块进入休眠	-

配置模块（进入配置模式）

配置模式的模块跳帽如下图

用安卓数据线连接模块后

打开官方提供的配置软件，提取码：qzef，配置流程如下图所示

模块序号	传输方式	模块地址	模块信道	备注
1	透传	FFFF(65535)	5	模块1可以广播和监听当前信道的所有数据
2	定点	2	5	定点传输测试
3	定点	3	5	定点传输测试

传输模式测试（模块记得接上天线）

透传和定点传输混合测试

传输模式的模块跳帽如下图

从左到右分别是模块1、2、3，其中模块1负责广播和监听当前信道的所有数据，模块2、3用作定点传输测试

打开串口助手（如果没有可以点击下载，提取码：disd）

配置串口设备，9600波特率，按十六进制发送（模块1因为采用透传可不选） 模块1透传消息测试 模块2定点传输测试 / 模块1监听信道消息测试

00 03 05 12345AB

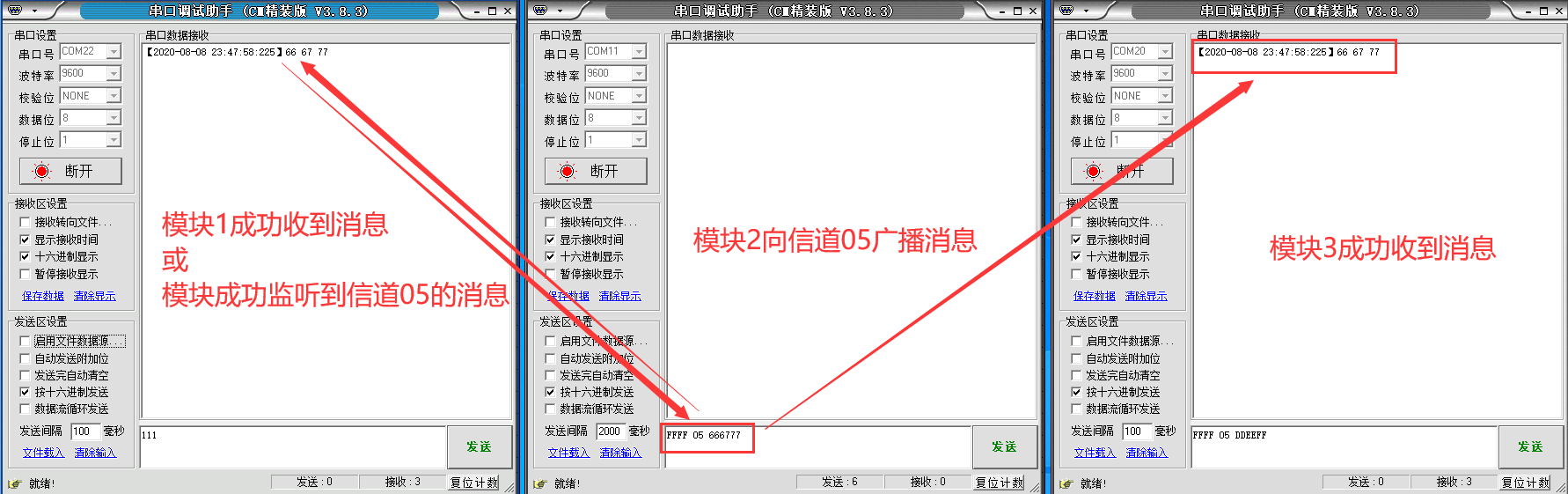

模块2广播传输测试 / 模块1监听信道消息测试

FF FF 05 666777

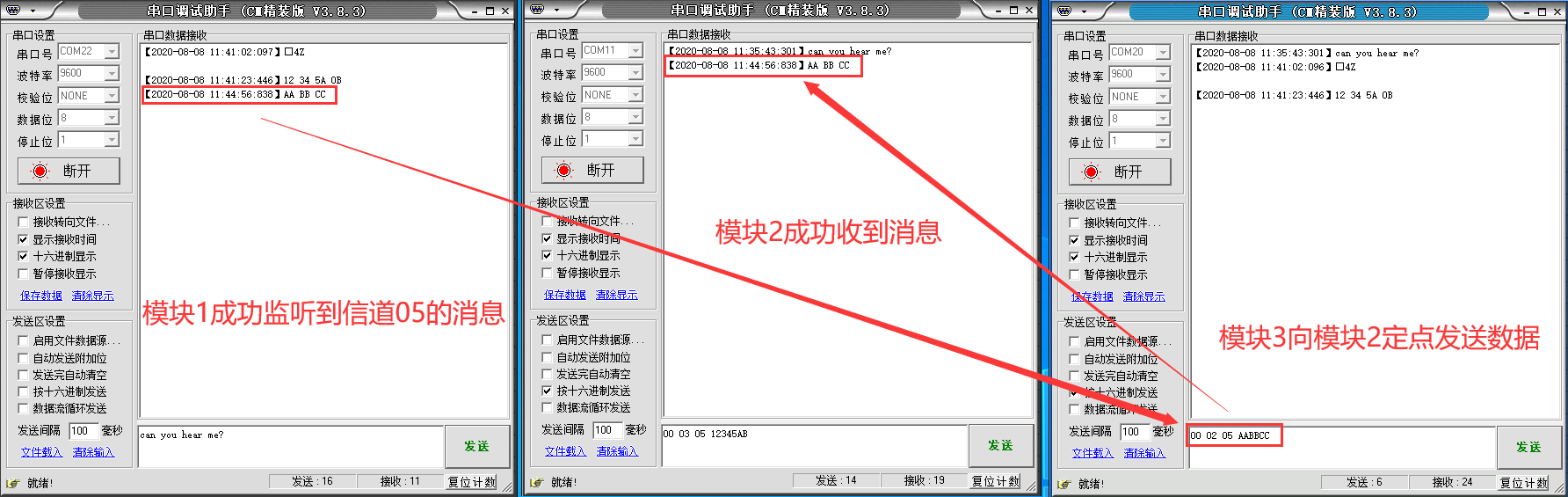

模块3定点传输测试 / 模块1监听信道消息测试

00 02 05 AABBCC

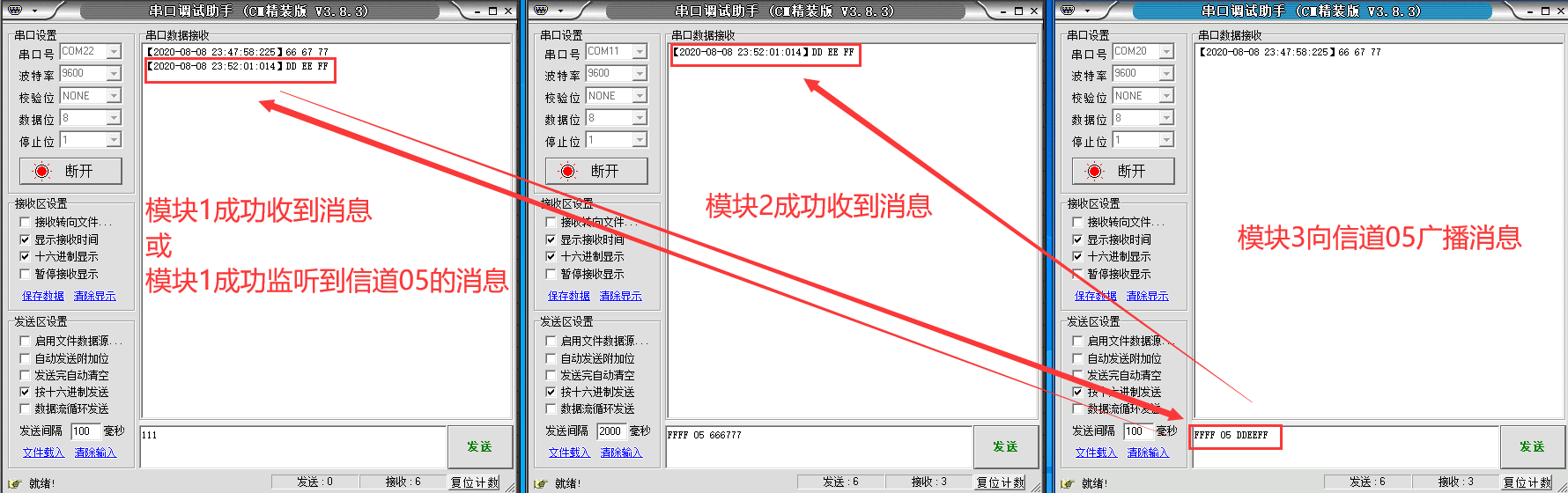

模块3广播传输测试 / 模块1监听信道消息测试

FF FF 05 DDEEFF

WOR模式测试

WOR发送方与接收方设置流程

配置LoRa模块2为WOR发送方，LoRa模块3为WOR接收方

模块跳帽如下图

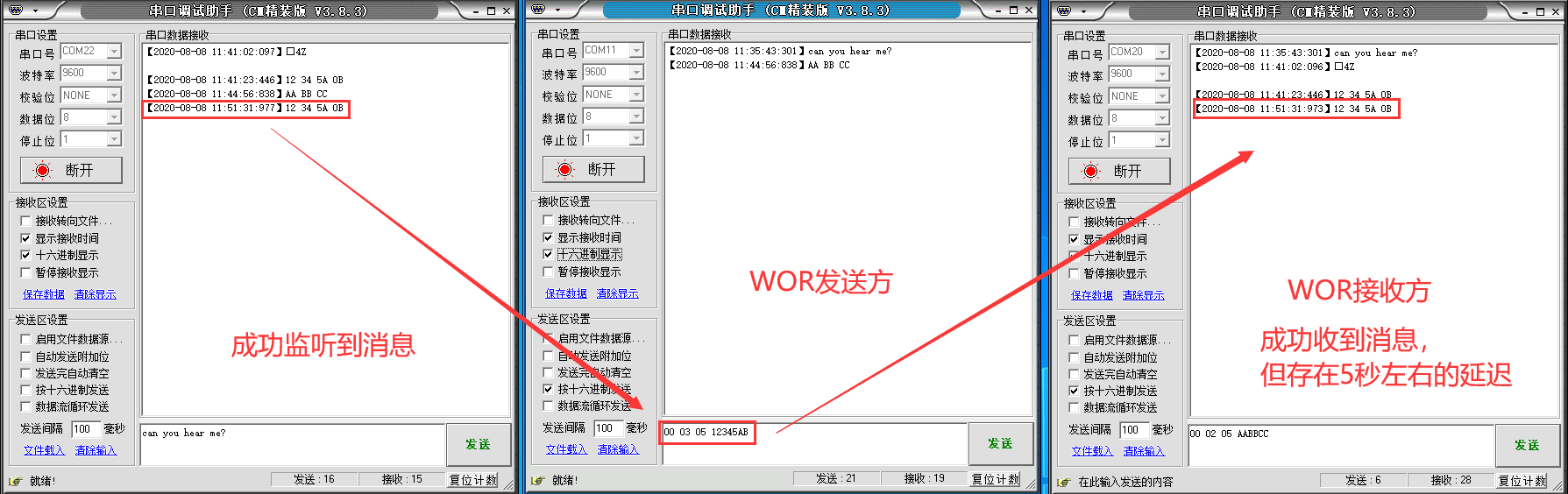

3个模块连接串口助手进行调试，WOR发送方向WOR接收方发送消息，成功

00 03 05 12345AB

WOR接收方向WOR发送方发送消息，失败，说明一点：WOR模式下只能由发送方向接收方发送消息，换种说法，发送方只能发送消息，接收方只能接收消息（心中瞬间产生一个疑问：那WOR接收方向接收方发送消息呢？经过测试，结论是不可以）。

MicroPython应用

找一块PyBoard板，插入传感器（这里用DS18B20温度传感器），用Pyboard的6号UART：Y1(TX)和Y2(RX)引脚传输温度数据，将温度数据传输给地址为02和03的LoRa模块

接线说明

1. 所有的LoRa模块M0和M1引脚均置低，进入传输模式
2. PyBoard板子用安卓线连接电脑（如果通过USB hub连接检测不到串口，直连电脑USB试试）；
3. PyBoard板子引出3V3和GND给LoRa模块1供电，Y1(TX)和Y2(RX)引脚分别连接模块1的TX和RX（没错是TX对TX、RX对RX）；
4. LoRa模块2、3使用USB-TTL连接电脑，引脚关系VCC-3V3、GND-GND、TX-TX和RX-RX（如果LoRa模块你选择跳帽5V就VCC-5V）。

如下图所示

MicroPython测试程序，，提取码：hpan

打开uPyCraft，写入程序，主程序如下，其他程序可点击上面的链接下载 如果没有uPyCraft.exe，，提取码：qpx5

// Main.pyimport pybfrom dht11 import DHT11from ds18b20 import DS18B20from machine import Pinfrom pyb import UARTimport dhtimport timeuart = UART(6,9600)uart.init(9600, bits=8, parity=None, stop=1)dht = dht.DHT11(Pin("B13"))DS18B20 = DS18B20('B15')DS18B20.Init()while 1:  dht.measure()  uart.write('test start\r')   time.sleep(3)     print("DHT11 temperature:",dht.temperature())     print("DHT11 humidity:",dht.humidity(),'%')     pyb.LED(2).on()     pyb.delay(1000)     uart.write('DS18B20 temperature:%s' %DS18B20.get_temperature())     time.sleep(3)     uart.write('test finish\r')     time.sleep(1)     pyb.LED(2).off()     time.sleep(3)

通过uPycraft运行程序，通过串口助手可得知LoRa模块2、3成功接收到DS18B20温度数据

当然E22 LoRa模块还有很多丰富的功能，例如中继、加密传输等功能等着我们探索， 官方资料下载 欢迎讨论与批评指正！
