         之前已完成了使用ENT引脚设计法接成1000进制加法计数电路这一任务, 现在只需将设计好的1000进制加法计数电路稍加修改, 便可构成365进制加法计数电路.

题目: 将用ENT引脚设计法接成的1000进制加法计数电路, 用尽可能少的逻辑门改造为365进制加法计数电路.

分析:

         当电路状态到达364时, 用同步置数法将三片74160的状态置为0, 即可实现要求的功能.

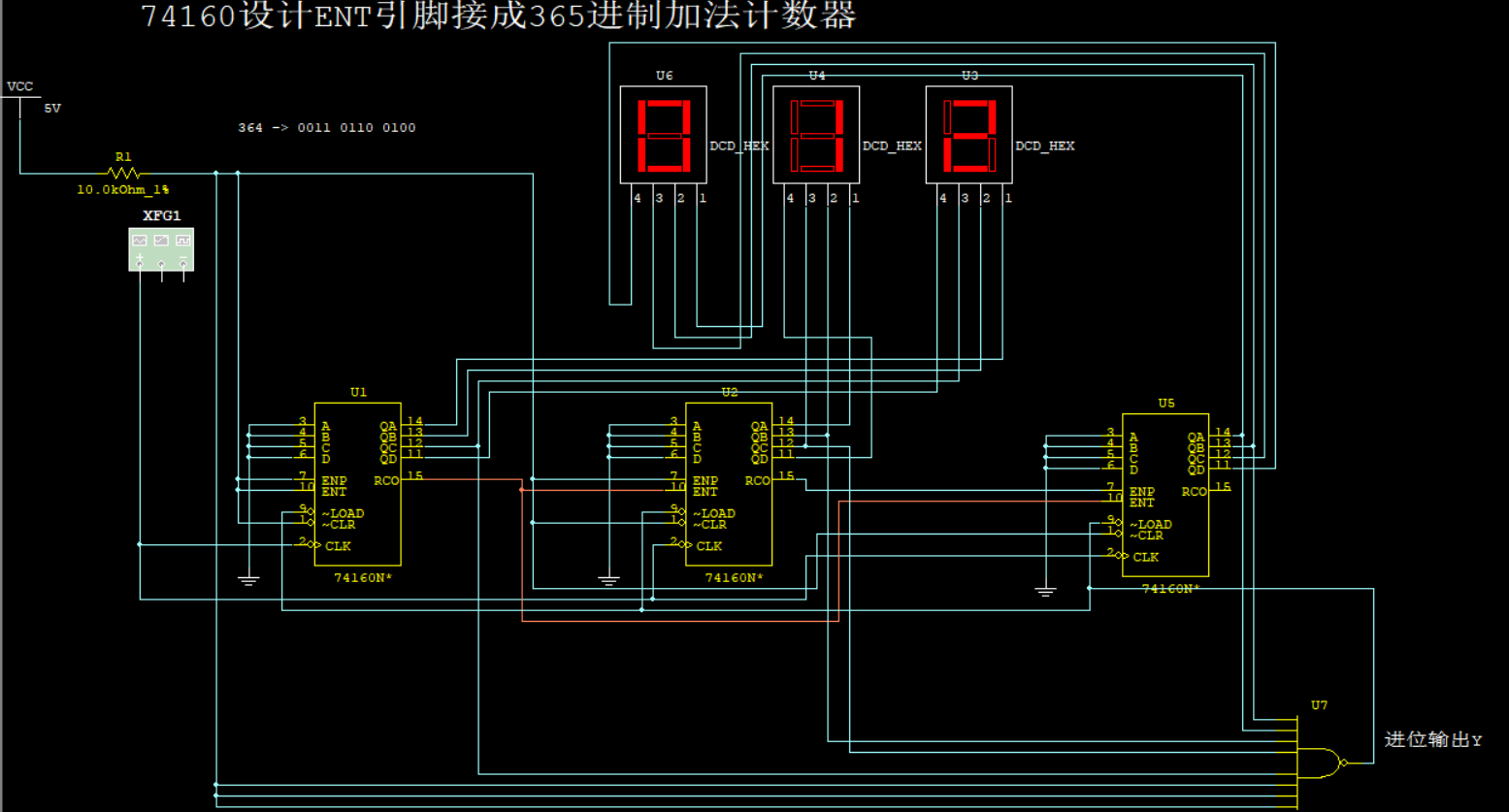

         将十进制数364转换为8421码即为 0011 0110 0100, 根据74160状态变化的特性, 将个位的QC, 十位的QC、QB, 百位的QB、QA分别引出, 接到5输入与非门(这里只有8输入与非门, 所以将剩下的3个引脚接高电平即可)的输入即可, 与非门输出接到三片74160的LOAD引脚: 这样一来, 当电路状态到达364后, 三片74160的LOAD引脚变为低电平, 当下一系统上升沿信号到来时, 三片74160全部置为0, 之后三片74160的LOAD引脚恢复高电平, 即恢复正常计数模式.
