一、基本概念

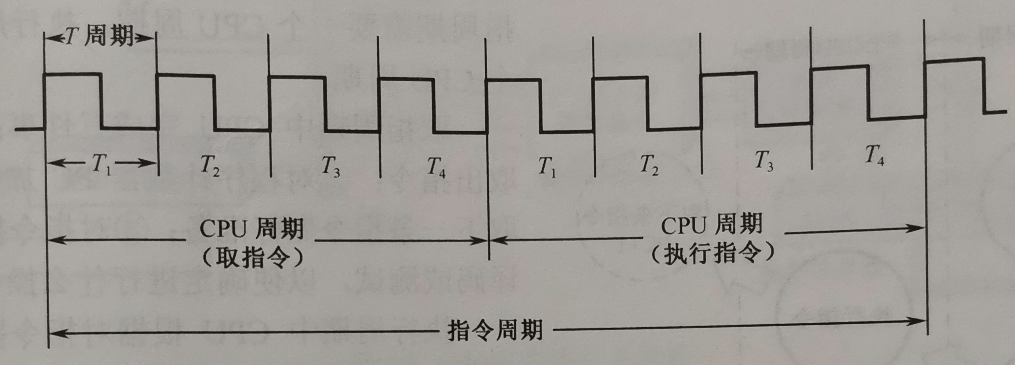

• 指令周期：去除指令并执行指令所需要的时间
• 指令周期：由若干个CPU周期（机器周期）数来表示。
• CPU周期：包含若干个时钟周期（T周期、节拍脉冲：处理操作的最基本单位）

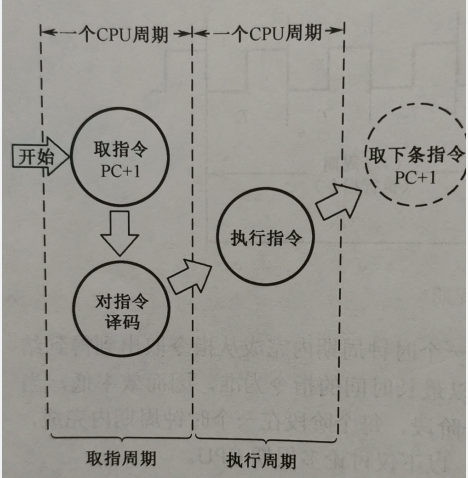

二、MOV指令的指令周期（RR型）

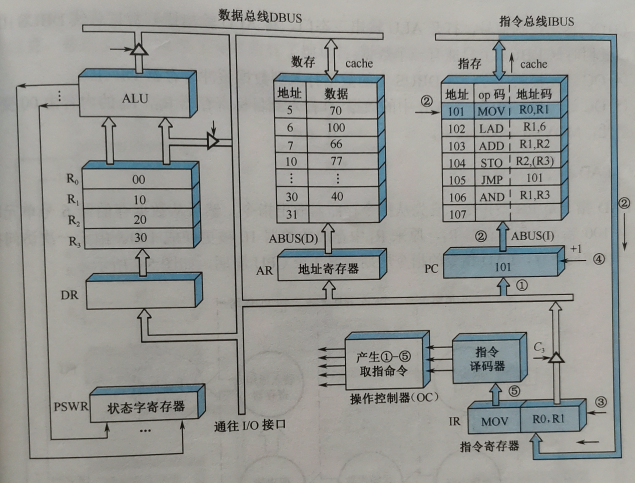

取指周期：

• PC装入 第一条指令地址
• PC的内容被放到ABUS上，对指存进行译码，并启动读命令
• 从对应地址读出指令，通过IBUS装入IR
• PC+1
• 指令寄存器中的操作码被译码

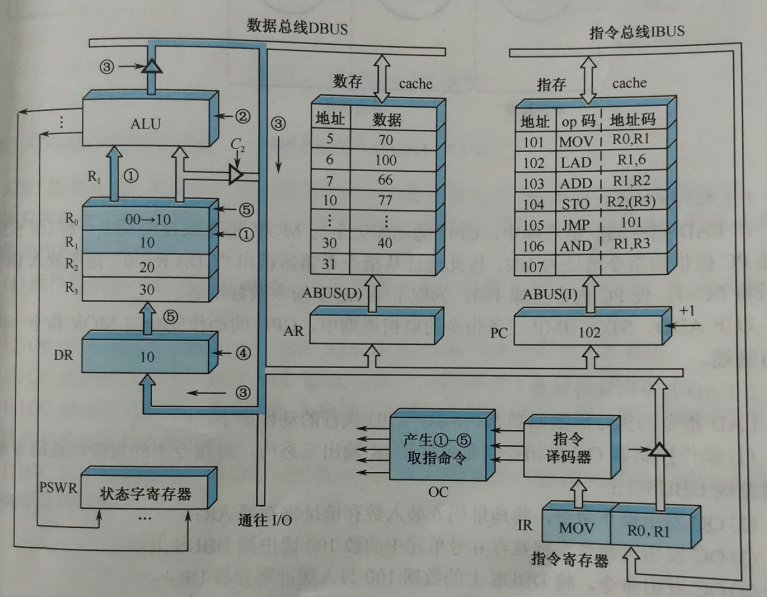

  执行周期：
• OC送出控制信号到通用寄存器
• OC送出控制信号到ALU，指定ALU做传送操作
• OC送出控制信号，将ALU输出到DBUS上
• OC送出控制信号，将DBUS的数据打入到DR
• OC送出控制信号，DR的数据打入到通用寄存器

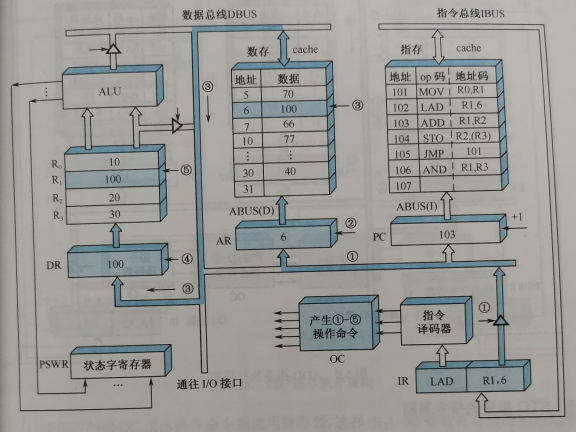

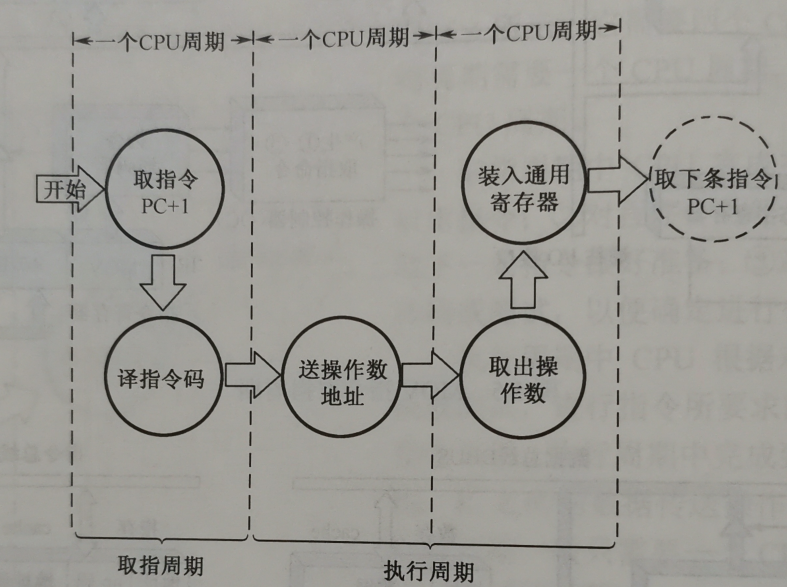

三、LAD指令（RS型）

执行周期：

• OC发出控制信号，打开IR输出三态门，将指令中的直接地址放到DBUS上
• 装入到AR
• 将对应地址的内容读到DBUS上
• 将DBUS上的数据装入到DR上
• 将DR中的数装入到通用寄存器

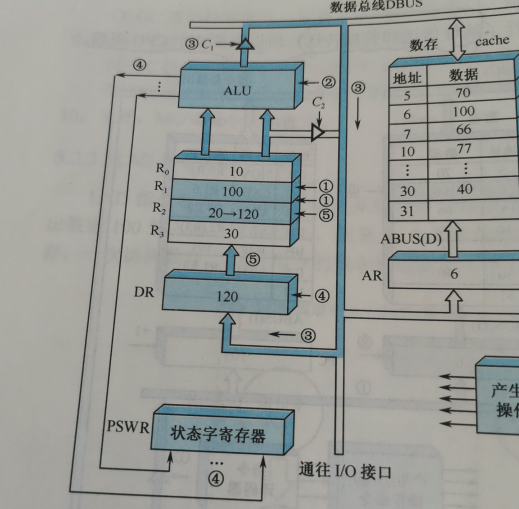

四、ADD指令

• OC发出控制信号到通用寄存器
• ALU做加法
• 将结果送到DBUS上
• 将数据打入到DR；进位信号保存在PSWR中
• 将DR的内容装如R2

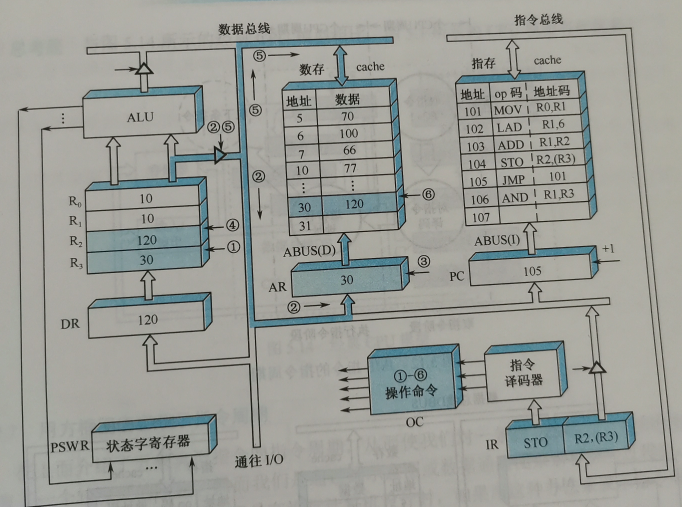

五、STO指令（RS）

执行周期

• OC发出控制信号到通用寄存器，选择地址单元
• 将地址放到DBUS上
• 打入到AR,数存地址译码
• OC发出控制命令到通用寄存器，选择数据
• 将数据放入到DBUS上
• 将数据写入到选择的地址单元

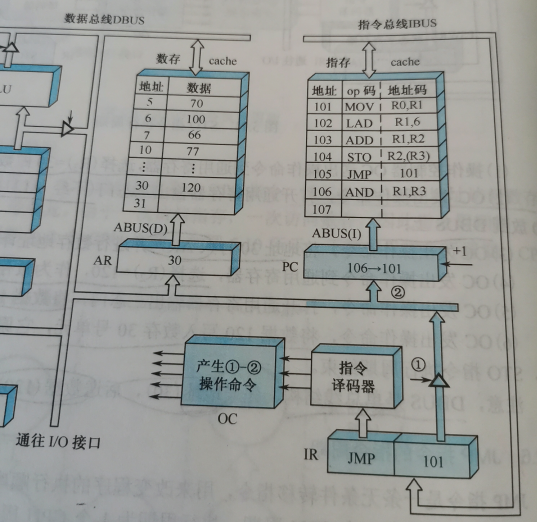

六、JMP指令

执行周期：

• OC发出控制信号，打开IR的输出三态门，将地址码送到DBUS上，
• 将DBUS上的地址码打入到PC
