基于FPGA的数字钟——（三）数码管显示模块

一、硬件原理

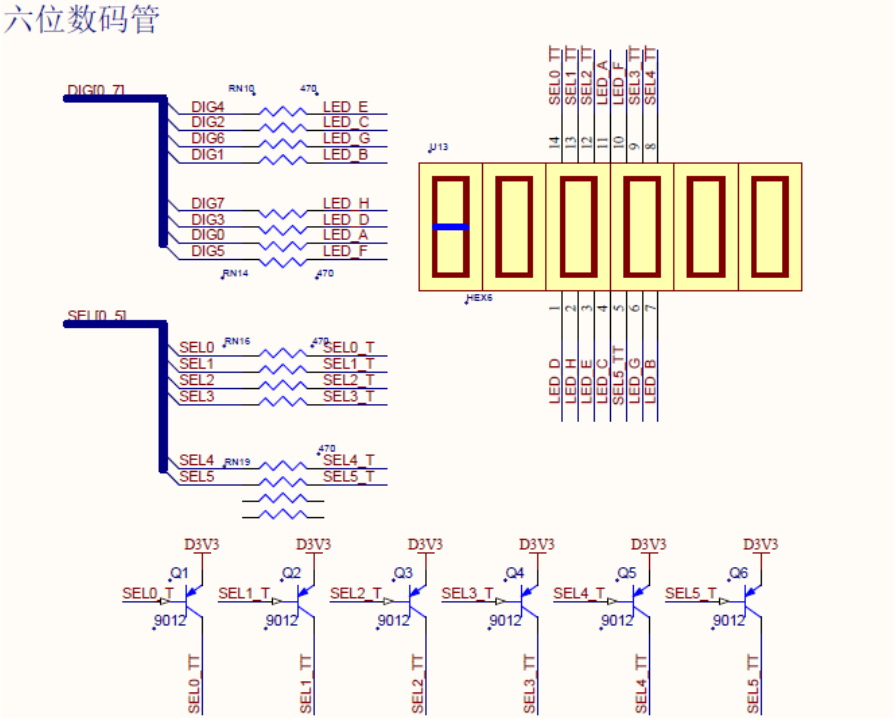

本设计中使用 6 个共阳数码管，可以显示 6 个数字(包含小数点) 。电路用 PNP管来反向驱动并且控制列扫描信号来选择哪个数码管。而且所有的 6 个数码管的“段选信号”（LEDA … LEDH）都共用驱动引脚(LED_A~LEDH)。数码管的所有驱动信号都是“低电平有效”。具体的原理图设计如下图所示:

二、数码管扫描原理

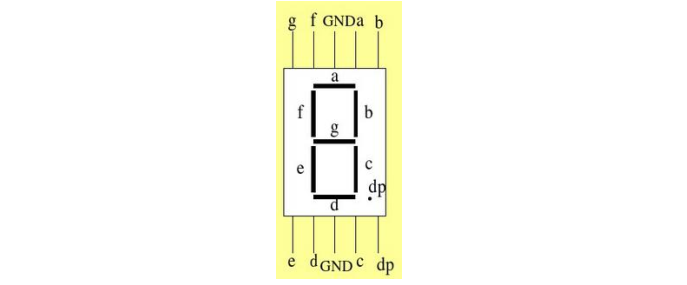

单个数码管可以采用静态显示方式，如图所示，数码管被分成 a、 b、 c、 d、e、 f、 g 和小数点，每段可以单独控制亮灭，通过点亮不同的段显示不同的数字和字符。

三、驱动原理

依照一定的频率位选各数码管，利用人的视觉暂留来达到视觉上的连续感。

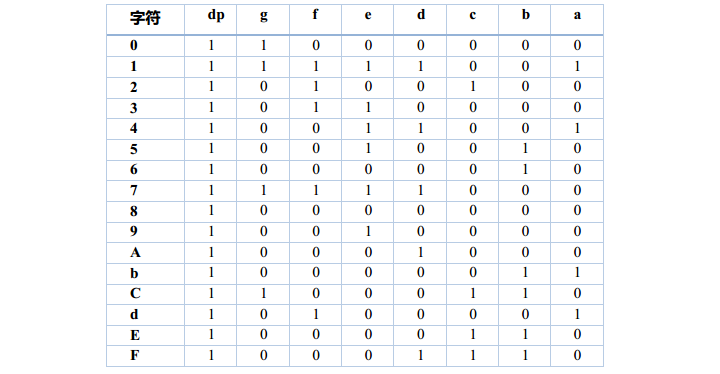

四、数码管解码模块

//// Company: NanJing University of Information Science & Technology// Engineer: Yang Cheng Yu// // Create Date: 2019/12/29 15:55:40// Design Name: seg_decoder// Module Name: seg_decoder// Project Name: Clock// Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision:// Revision 0.01 - File Created// Additional Comments:// //module seg_decoder(	input clk,	input rst,	input[3:0]      bin_data,     // bin data input,0-f	output reg[6:0] seg_data      // seven segments LED output);always@(posedge clk or negedge rst)begin	if(!rst)		seg_data <= 7'b111_1111;	else		case(bin_data)			4'd0:seg_data <= 7'b100_0000;			4'd1:seg_data <= 7'b111_1001;			4'd2:seg_data <= 7'b010_0100;			4'd3:seg_data <= 7'b011_0000;			4'd4:seg_data <= 7'b001_1001;			4'd5:seg_data <= 7'b001_0010;			4'd6:seg_data <= 7'b000_0010;			4'd7:seg_data <= 7'b111_1000;			4'd8:seg_data <= 7'b000_0000;			4'd9:seg_data <= 7'b001_0000;			4'ha:seg_data <= 7'b000_1000;			4'hb:seg_data <= 7'b000_0011;			4'hc:seg_data <= 7'b100_0110;			4'hd:seg_data <= 7'b010_0001;			4'he:seg_data <= 7'b000_0110;			4'hf:seg_data <= 7'b000_1110;			default:seg_data <= 7'b111_1111;		endcaseendendmodule

仿真波形(部分)

五、单段选数码管驱动

为了节省引脚资源，每个数码管共用一路段选信号，通过一定频率的分别位选来实现六位数码管的显示。则需要引入一个段选、位选控制模块

段选、位选控制模块

//// Company: NanJing University of Information Science & Technology// Engineer: Yang Cheng Yu// // Create Date: 2019/12/29 15:55:40// Design Name: seg_control// Module Name: seg_control// Project Name: Clock// Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision:// Revision 0.01 - File Created// Additional Comments:// //module seg_control(	input 				clk,	input 				rst,	input [6:0]			seg_data_in0,//第1位数码管信号输入	input [6:0]			seg_data_in1,//第2位数码管信号输入	input [6:0]			seg_data_in2,//第3位数码管信号输入	input [6:0]			seg_data_in3,//第4位数码管信号输入	input [6:0]			seg_data_in4,//第5位数码管信号输入	input [6:0]			seg_data_in5,//第6位数码管信号输入	output reg[6:0]	seg_sel,		//段选信号输出	output reg[5:0]	bit_sel		//位选信号输出);	reg[2:0]				state;					reg[15:0] 			wait_cnt;			//等待时间计数器，等待时间1ms	reg					cnt_full;			//计数器计满信号	reg					cnt_en;				//计数器使能信号	localparam			START		=3'b000;//起始状态	localparam			DISP_SEG0=3'b001;//显示第1位数据	localparam			DISP_SEG1=3'b011;//显示第2位数据	localparam			DISP_SEG2=3'b010;//显示第3位数据	localparam			DISP_SEG3=3'b110;//显示第4位数据	localparam			DISP_SEG4=3'b100;//显示第5位数据	localparam			DISP_SEG5=3'b101;//显示第6位数据	parameter 			WAIT_VAL=1000;//1000微秒	localparam			WAIT_CNT_MAX=WAIT_VAL*1000/20-1;	reg[6:0]				seg_data_reg0;//数码管0段选信号寄存器	reg[6:0]				seg_data_reg1;//数码管1段选信号寄存器	reg[6:0]				seg_data_reg2;//数码管2段选信号寄存器	reg[6:0]				seg_data_reg3;//数码管3段选信号寄存器	reg[6:0]				seg_data_reg4;//数码管4段选信号寄存器	reg[6:0]				seg_data_reg5;//数码管5段选信号寄存器		always@(posedge clk or negedge rst)begin		if(!rst)begin			wait_cnt <= 16'd0;			cnt_full <= 1'b0;		end		else begin			if(cnt_en)				if(wait_cnt==WAIT_CNT_MAX)begin//1ms 计数器值为=1000_000/20=50000					wait_cnt <= 16'd0;					cnt_full <= 1'b1;				end				else begin					wait_cnt <= wait_cnt + 1'b1;					cnt_full <= 1'b0;				end			else begin				wait_cnt <= 16'd0;				cnt_full <= 1'b0;			end		end	end		//状态转移逻辑	always@(posedge clk or negedge rst)begin		if(!rst)			state <= START;		else			case(state)				START:					state <= DISP_SEG0;				DISP_SEG0:					if(cnt_full)						state <= DISP_SEG1;					else						state <= DISP_SEG0;				DISP_SEG1:					if(cnt_full)						state <= DISP_SEG2;					else						state <= DISP_SEG1;				DISP_SEG2:					if(cnt_full)						state <= DISP_SEG3;					else						state <= DISP_SEG2;				DISP_SEG3:					if(cnt_full)						state <= DISP_SEG4;					else						state <= DISP_SEG3;				DISP_SEG4:					if(cnt_full)						state <= DISP_SEG5;					else						state <= DISP_SEG4;				DISP_SEG5:					if(cnt_full)						state <= START;					else						state <= DISP_SEG5;			endcase	end	//状态输出逻辑	always@(posedge clk or negedge rst)begin		if(!rst)begin			cnt_en <= 1'b0;			seg_sel <= 7'b1111_111;			bit_sel <= 6'b111_111;		end		else			case(state)//起始状态先锁存输入数码管数据				START:begin					cnt_en <= 1'b0;					seg_sel <= 7'b1111_111;					bit_sel <= 6'b111_111;					seg_data_reg0 <= seg_data_in0;					seg_data_reg1 <= seg_data_in1;					seg_data_reg2 <= seg_data_in2;					seg_data_reg3 <= seg_data_in3;					seg_data_reg4 <= seg_data_in4;					seg_data_reg5 <= seg_data_in5;				end				DISP_SEG0:begin//显示第1位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg0;					bit_sel <= 6'b011_111;				end				DISP_SEG1:begin//显示第2位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg1;					bit_sel <= 6'b101_111;				end				DISP_SEG2:begin//显示第3位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg2;					bit_sel <= 6'b110_111;				end				DISP_SEG3:begin//显示第4位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg3;					bit_sel <= 6'b111_011;				end				DISP_SEG4:begin//显示第5位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg4;					bit_sel <= 6'b111_101;				end				DISP_SEG5:begin//显示第6位数码管数据					cnt_en <= 1'b1;					seg_sel <= seg_data_reg5;					bit_sel <= 6'b011_110;				end				default:begin					cnt_en <= 1'b0;					seg_sel <= 7'b111_1111;					bit_sel <= 6'b111_111;				end			endcase	endendmodule

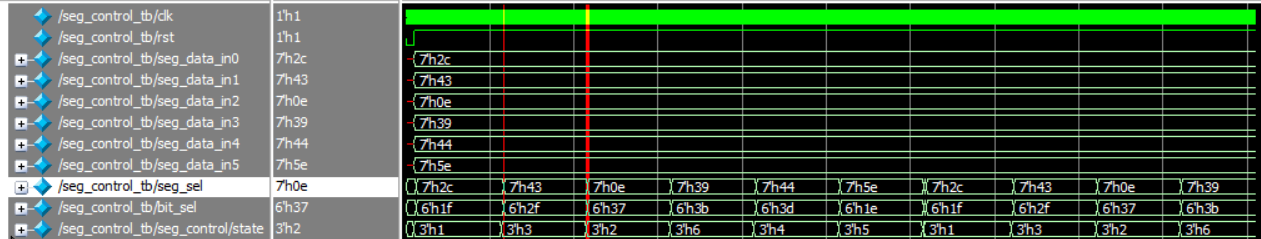

仿真波形

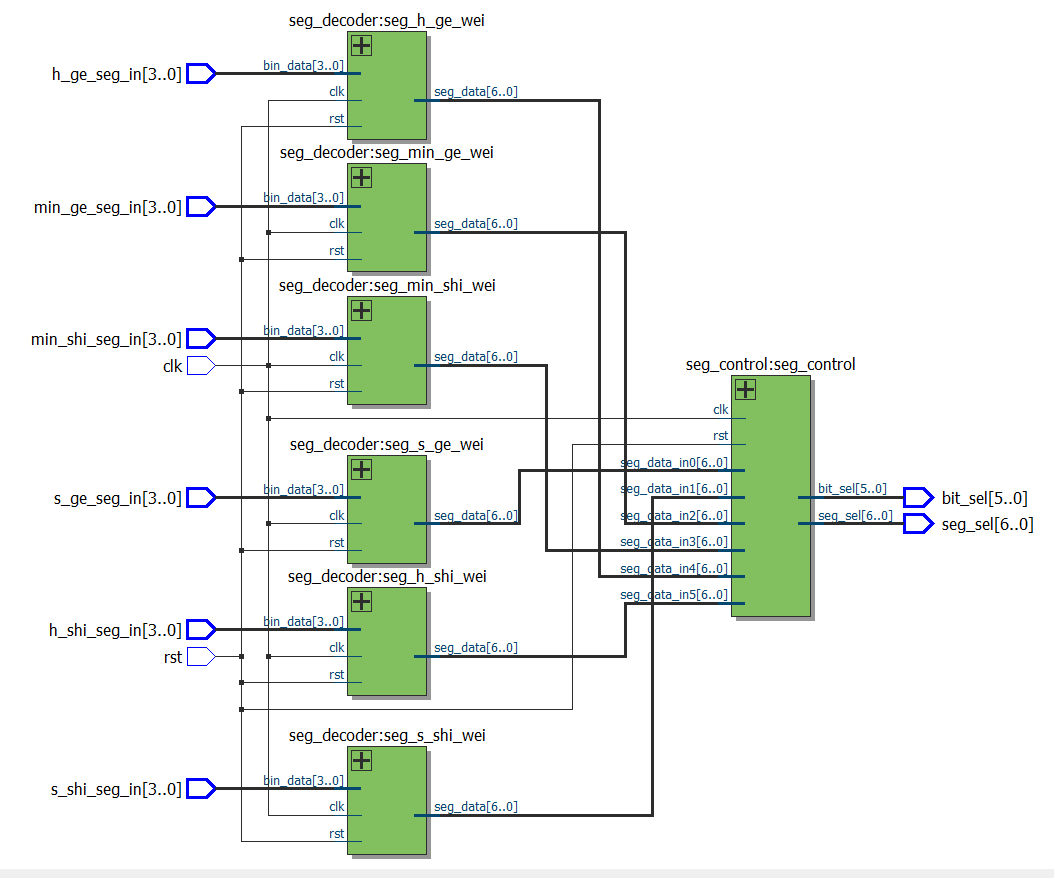

module time_disp(	input 			clk,	input 			rst,	input[3:0] 		s_ge_seg_in,	input[3:0] 		s_shi_seg_in,	input[3:0] 		min_ge_seg_in,	input[3:0] 		min_shi_seg_in,	input[3:0] 		h_ge_seg_in,	input[3:0] 		h_shi_seg_in,	output[6:0] 	seg_sel,	output[5:0] 	bit_sel);	wire[6:0] 		s_ge;	wire[6:0] 		s_shi;	wire[6:0] 		min_ge;	wire[6:0] 		min_shi;	wire[6:0] 		h_ge;	wire[6:0] 		h_shi;seg_control seg_control(	.clk(clk),	.rst(rst),	.seg_data_in0(s_ge),//第1位数码管信号输入	.seg_data_in1(s_shi),//第2位数码管信号输入	.seg_data_in2(min_ge),//第3位数码管信号输入	.seg_data_in3(min_shi),//第4位数码管信号输入	.seg_data_in4(h_ge),//第5位数码管信号输入	.seg_data_in5(h_shi),//第6位数码管信号输入	.seg_sel(seg_sel),		//段选信号输出	.bit_sel(bit_sel)		//位选信号输出);seg_decoder seg_s_ge_wei(	.clk(clk),	.rst(rst),	.bin_data(s_ge_seg_in),     // bin data input,0-f	.seg_data(s_ge)      // seven segments LED output);seg_decoder seg_s_shi_wei(	.clk(clk),	.rst(rst),	.bin_data(s_shi_seg_in),     // bin data input,0-f	.seg_data(s_shi)      // seven segments LED output);seg_decoder seg_min_ge_wei(	.clk(clk),	.rst(rst),	.bin_data(min_ge_seg_in),     // bin data input,0-f	.seg_data(min_ge)      // seven segments LED output);seg_decoder seg_min_shi_wei(	.clk(clk),	.rst(rst),	.bin_data(min_shi_seg_in),     // bin data input,0-f	.seg_data(min_shi)      // seven segments LED output);seg_decoder seg_h_ge_wei(	.clk(clk),	.rst(rst),	.bin_data(h_ge_seg_in),     // bin data input,0-f	.seg_data(h_ge)      // seven segments LED output);seg_decoder seg_h_shi_wei(	.clk(clk),	.rst(rst),	.bin_data(h_shi_seg_in),     // bin data input,0-f	.seg_data(h_shi)      // seven segments LED output);endmodule
