开发平台

• Board：野火RT1052-MINI
• IDE：Keil 5.28

再来说说I2C

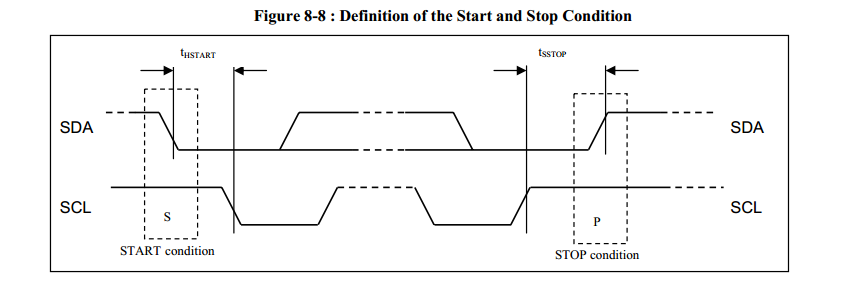

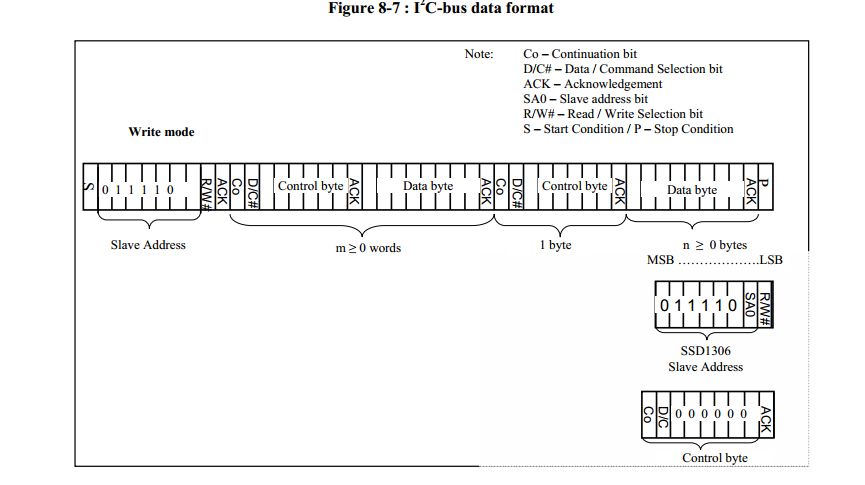

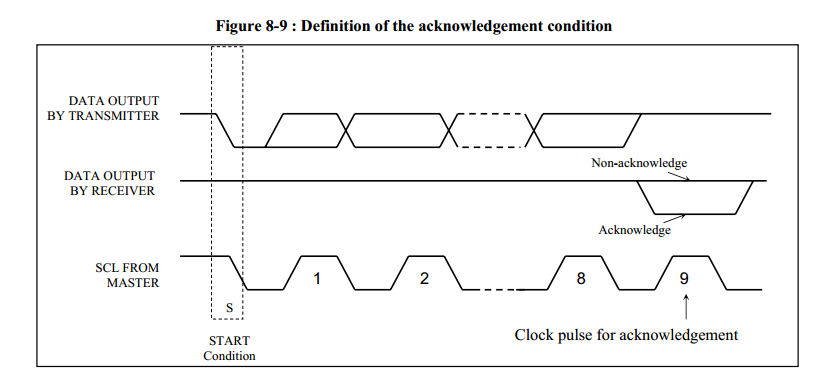

I2C是由 Phiilps提出的，目前被广泛应用在系统内多个IC间的通讯。I2C是一个能够支持多个设备的总线，包含一条双向串行数据线SDA，一条串行时钟线SCL。每个连接到总线的设备都有一个独立的地址，主机可以通过该地址来访问不同设备。主机通过SDA线发送设备地址（SLAVE_ADDRESS）查找从机，SLAVE_ADDRESS可以是7位或10位，紧跟着SLAVE_ADDRESS的一个数据位用来表示数据传输方向，即第8位或11位。为0时表示写数据，为1时表示读数据。

什么是LPI2C

em…LPI2C是啥呢？I2C倒是经常听经常用，那LPI2C又是什么鬼？翻译一下就是LPI2C(Low Power I2C)，直译就是低功耗I2C。所以，其实它是能兼容标准I2C协议的。RT1052 的 I2C 外设可用作通讯的主机及从机，支持标准模式 100Kbit/s、快速模式

LPI2C的初始化代码

void I2C_Init(void){       lpi2c_master_config_t masterConfig;        /*      * @时钟配置     * LPI2C1的时钟来源于,选择0：来自PLL3，选择1：来自osc_clk     * 由于这里选择0---来自PLL3（480MHz）,所以分频系数选择5，即（6-1）     */       CLOCK_SetMux(kCLOCK_Lpi2cMux, 0);                  CLOCK_SetDiv(kCLOCK_Lpi2cDiv,(6-1));    /* IO复用配置 */    IOMUXC_SetPinMux(I2C_SCL_MUX,1U);    IOMUXC_SetPinMux(I2C_SDA_MUX,1U);        /* IO PAD配置 */    IOMUXC_SetPinConfig(I2C_SCL_MUX,I2C_PAD_CONFIG_DATA);    IOMUXC_SetPinConfig(I2C_SDA_MUX,I2C_PAD_CONFIG_DATA);    /* 获取默认配置 */    LPI2C_MasterGetDefaultConfig(&masterConfig);    /* 配置LPI2C速度400k */    masterConfig.baudRate_Hz = 400000;     LPI2C_MasterInit(I2Cx, &masterConfig, I2C_CLOCK);}

I2C通讯接口

bool I2C_WriteByte(uint8_t SalveAddr,uint8_t RegAddr,uint8_t *DateByte){       lpi2c_master_transfer_t transfer;    status_t err_flag;    /*    * @data         :要发送的数据    * @datasize     :发送的数据个数    * @direction    :读写模式选择    * @flags        :传输失败的标志位    * @slaveAaddress:从机地址    * @subaddress   :寄存器/内存地址    * @subaddressSize:地址寄存器大小    */    transfer.data = DateByte;    transfer.dataSize = 1;       transfer.direction = kLPI2C_Write;    transfer.flags = kLPI2C_TransferDefaultFlag;    transfer.slaveAddress =(SalveAddr>>1);    transfer.subaddress = RegAddr;    transfer.subaddressSize = 0x01;    err_flag = LPI2C_MasterTransferBlocking(LPI2C1,&transfer);    if(err_flag != kStatus_Success)  return false;           return true;}

bool I2C_ReadByte(uint8_t SalveAddr,uint8_t RegAddr,uint8_t *DateByte){       lpi2c_master_transfer_t transfer;    status_t err_flag;    /*    * @data         :发送、接受的数据    * @datasize     :发送的数据个数    * @direction    :读写模式选择    * @flags        :传输失败的标志位    * @slaveAaddress:从机地址    * @subaddress   :寄存器/内存地址    * @subaddressSize:地址寄存器大小    */    transfer.data = DateByte;    transfer.dataSize = 1;       transfer.direction = kLPI2C_Read;    transfer.flags = kLPI2C_TransferDefaultFlag;    transfer.slaveAddress =(SalveAddr>>1);    transfer.subaddress = RegAddr;    transfer.subaddressSize = 0x01;    err_flag = LPI2C_MasterTransferBlocking(LPI2C1,&transfer);    if(err_flag != kStatus_Success)  return false;    return true;}

bool I2C_WriteBuffer(uint8_t SalveAddr,uint8_t RegAddr,uint8_t *DateByte,uint32_t DataNum){       lpi2c_master_transfer_t transfer;    status_t err_flag;    /*    * @data         :要发送的数据    * @datasize     :发送的数据个数    * @direction    :读写模式选择    * @flags        :传输失败的标志位    * @slaveAaddress:从机地址    * @subaddress   :寄存器/内存地址    * @subaddressSize:地址寄存器大小    */    transfer.data = DateByte;    transfer.dataSize = DataNum;       transfer.direction = kLPI2C_Write;    transfer.flags = kLPI2C_TransferDefaultFlag;    transfer.slaveAddress =(SalveAddr>>1);    transfer.subaddress = RegAddr;    transfer.subaddressSize = 0x01;    err_flag = LPI2C_MasterTransferBlocking(LPI2C1,&transfer);    if(err_flag != kStatus_Success)  return false;           return true;}

bool I2C_ReadBuffer(uint8_t SalveAddr,uint8_t RegAddr,uint8_t *DateByte,uint32_t DataNum){       lpi2c_master_transfer_t transfer;    status_t err_flag;    /*    * @data         :发送、接受的数据    * @datasize     :发送的数据个数    * @direction    :读写模式选择    * @flags        :传输失败的标志位    * @slaveAaddress:从机地址    * @subaddress   :寄存器/内存地址    * @subaddressSize:地址寄存器大小    */    transfer.data = DateByte;    transfer.dataSize = DataNum;       transfer.direction = kLPI2C_Read;    transfer.flags = kLPI2C_TransferDefaultFlag;    transfer.slaveAddress =(SalveAddr>>1);    transfer.subaddress = RegAddr;    transfer.subaddressSize = 0x01;    err_flag = LPI2C_MasterTransferBlocking(LPI2C1,&transfer);    if(err_flag != kStatus_Success)  return false;    return true;}
