一、背景介绍

我最近用FPGA做一个项目，功能是将输入的图像进行旋转，按照最小1°进行旋转，输入分辨率为720P@60Hz，输出要求也是720P@60Hz，图1是效果。我们需要提交交底书给代理公司。

                                                            图1

二、问题

由于项目有资金预算，在100以内，包括FPGA、sram、sdram、pcb、电源芯片、串口芯片、jtag调试芯片、视频采集芯片、所以就有很多的限制。

那么首先就是做框架，我以当时放弃的一个方案为例子，如图2，该方案除了显示效果差一点外，价格正好满足要求，采用临近插值。

其中，有几个关键点，cordic算法的硬件实现、计算出的坐标如何映射到AB两个SRAM中并读出数据、插值算法。

以上三点展开后，如果做成专利那肯定是发明专利，那么为赶时间，必须走实用新型呢，且自己以前从来没写过专利，只是最近集中花了点时间了解，该怎么写呢。

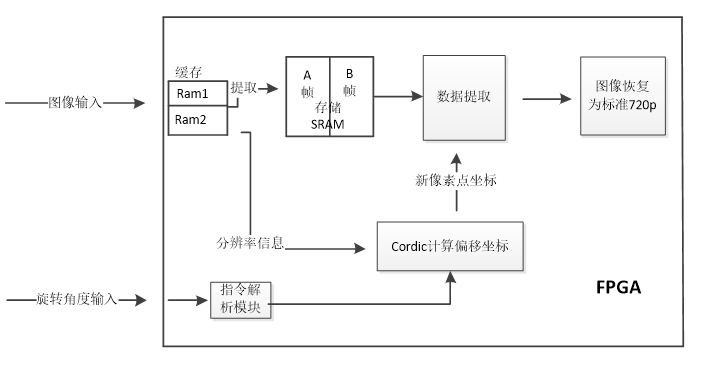

                                                                                图2

三、方法

第一步：首先查资料了解实用新型与发明专利的区别，找到临界点-我找的临界是-是否采用了方法包括算法，一旦这个专利中涉及到具体的方法那么就是发明专利，而实用新型保护的是结构和组合，所以我只能放弃方法主要表述其结构的优点。

第二步：打印公司同事的专利，进行仔细阅读，找到其写作风格，为了方便后面跟他要他的交底书，交底书和专利还是有很大差别。

第三步：打印与自己专利相关的专利，结合交底书先列出主要步骤和框架。我这里在具体实施中列出了、电路板、SRAM模块、RAM模块、数据提取模块、cordic模块、数据恢复模块、串口指令解析模块

第四步：往里面填每个模块的之间的连接关系，及数据进去与出来的变化，决口不提算法，千万别写如cordic的计算过程，坐标的具体转化过程等。

第五步：让同事把把关多修改。第一篇专利就出来了。
