【网络通信 -- 直播】WebRTC -- 多人音视频通讯架构与主流服务器简介

【0】WebRTC 一对一通信流程

WebRTC 本身提供的是 1 对 1 的通信模型，在 STUN/TURN 的辅助下，若能实现 NAT 穿越，那么两个浏览器便可以直接进行媒体数据交换；若不能实现 NAT 穿越，那么只能通过 TURN 服务器进行数据转发的方式实现通信；

在 1 对 1 通信中，WebRTC 首先尝试两个终端之间是否可以通过 P2P 直接进行通信，若终端之间无法直接通信，则会通过 STUN/TURN 服务器进行中转；若端与端之间可以直接通信，那么 STUN/TURN 服务器的作用便只是用于各终端收集 reflx 类型的 Candidate；

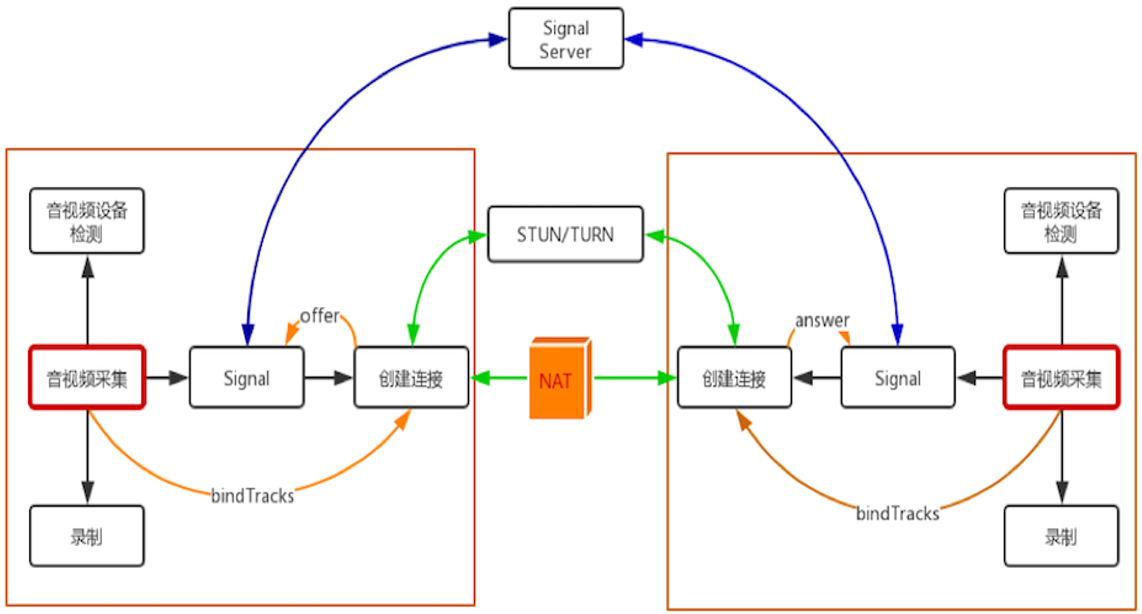

图示可以分为 4 部分

• 两个 WebRTC 终端，负责音视频采集、编解码、NAT 穿越、音视频数据传输；
• 一个 Signal（信令）服务器，负责信令处理，如加入房间、离开房间、媒体协商消息的传递等；
• 一个 STUN/TURN 服务器，负责获取 WebRTC 终端在公网的 IP 地址，以及 NAT 穿越失败后的数据中转；

大致交互流程概述

• 当一端（WebRTC 终端）进入房间之前，首先会检测自己的设备是否可用；若此时设备可用，则进行音视频数据采集；采集到的数据一方面可以做预览，另一方面，可以将其录制下来保存成文件，等到视频通话结束后，上传到服务器供用户回看；
• 在获取音视频数据就绪后，WebRTC 终端要发送 “加入” 信令到 Signal 服务器；Signal 服务器收到该消息后会创建房间；在另外一端，也要做同样的事情，只不过它不是创建房间，而是加入房间；待第二个终端成功加入房间后，第一个用户会收到 “另一个用户已经加入成功” 的消息；
• 此时，第一个终端将创建 “媒体连接” 对象，即 RTCPeerConnection，并将采集到的音视频数据通过 RTCPeerConnection 对象进行编码，最终通过 P2P 传送给对端；
  • 在进行 P2P 穿越时很有可能失败，当 P2P 穿越失败时，为了保障音视频数据仍然可以互通，则需要通过 TURN 服务器进行音视频数据中转；
• 当音视频数据来到对端后，对端首先将收到的音视频数据进行解码，最后再将其展示出来，这样就完成了一端到另一端的单通；
• 若双方要互通，两方都要通过 RTCPeerConnection 对象传输自己一端的数据，并从另一端接收数据；

【1】多人音视频通讯架构

【1.1】Mesh 方案

Mesh 方案，即多个终端之间两两进行连接，形成一个网状结构；比如 A、B、C 三个终端进行多对多通信，当 A 想要共享媒体（比如音频、视频）时，A 需要分别向 B 和 C 发送数据；同样的道理，B 想要共享媒体，就需要分别向 A、C 发送数据，依次类推；该方案对各终端的带宽要求比较高；

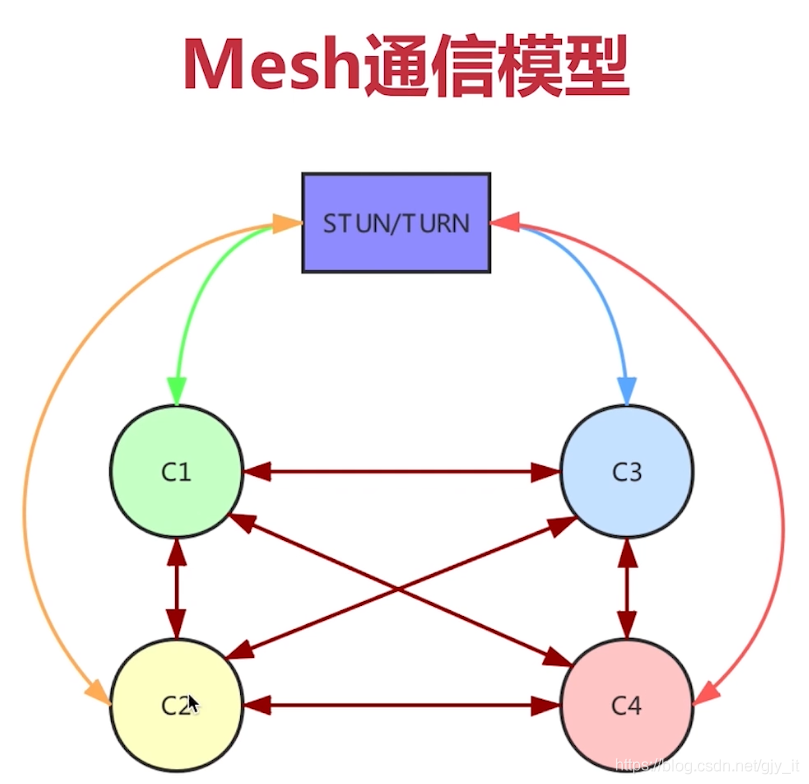

在上图中，B1、B2、B3、B4 分别表示 4 个浏览器，它们之间两两相连，同时还分别与 STUN/TURN 服务器进行连接；

优势

• 不需要服务器中转数据，STUN/TUTN 只是负责 NAT 穿越，这样利用现有 WebRTC 通信模型就可以实现，而不需要开发媒体服务器；
• 充分利用了客户端的带宽资源；
• 节省了服务器资源，由于服务器带宽往往是专线，价格昂贵，这种方案可以很好地控制成本；

劣势

• 共享端共享媒体流时，需要给每一个参与人都转发一份媒体流，这样对上行带宽的占用很大；并且占用较大的 CPU、Memory 等资源；
  • 一般来说，客户端的机器资源、带宽资源往往是有限的，资源占用和参与人数呈线性相关；导致多人通信的规模非常有限；
• 在多人通信时，若存在部分人不能实现 NAT 穿越，但还想让这些人与其他人互通，就显得很麻烦，需要做出更多的可靠性设计；

【1.2】MCU（Multipoint Conferencing Unit）方案

MCU（Multipoint Conferencing Unit）方案，该方案由一个服务器和多个终端组成一个星形结构；各终端将自己要共享的音视频流发送给服务器，服务器端会将在同一个房间中的所有终端的音视频流进行混合，最终生成一个混合后的音视频流再发给各个终端，这样各终端就可以看到 / 听到其他终端的音视频；实际上服务器端就是一个音视频混合器，这种方案服务器的压力会非常大；

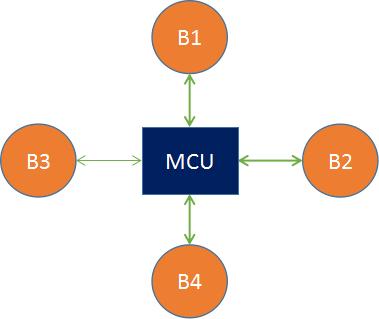

MCU 方案的模型是一个星形结构，如下图所示

• B1 与 B2 同时共享音视频流，它们首先将流推送给 MCU 服务器，MCU 服务器收到两路流后，分别将两路流进行解码，之后将解码后的两路流进行混流，然后再编码，编码后的流数据再分发给 B3 和 B4；
• 对于 B1 由于其是其中一个共享者，因此 MCU 给 B1 推的是没有混合其共享流的媒体流，此例中是直接推 B2 的流给 B1
• 对于 B2 来说 MCU 给 B2 发的是 B1 的共享流；

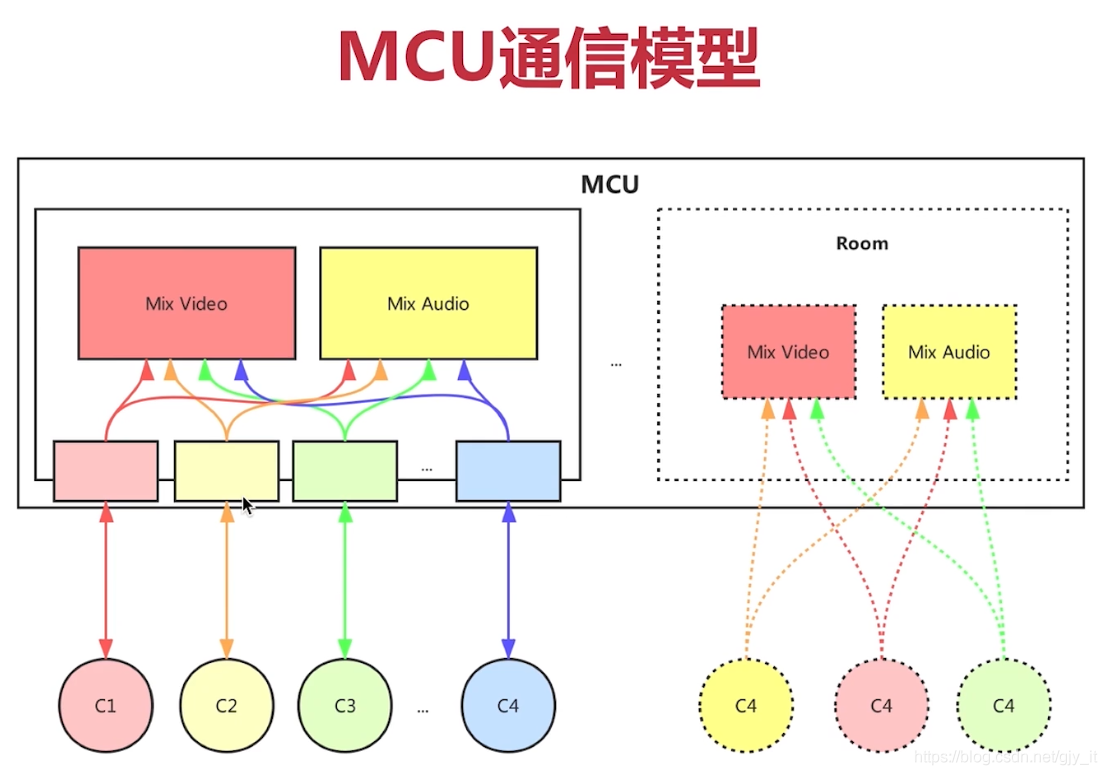

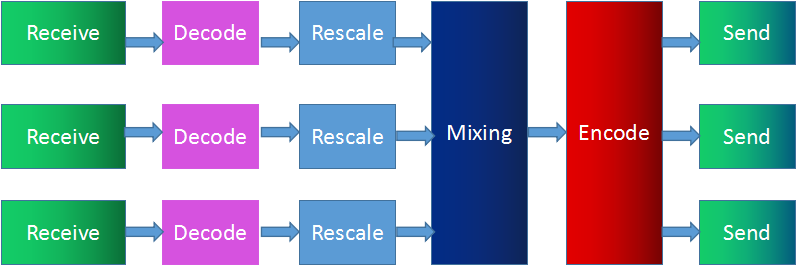

MCU 主要的处理逻辑如下图所示

处理过程

• 1. 接收共享端发送的音视频流；
• 2. 将接收到的音视频流进行解码；
• 3. 对于视频流，要进行重新布局，混合处理；
• 4. 对于音频流，要进行混音、重采样处理；
• 5. 将混合后的音视频进行重新编码；
• 6. 发送给接收客户端；

优势

• 1. 技术成熟，在硬件视频会议中应用非常广泛；
• 2. 作为音视频网关，通过解码、再编码可以屏蔽不同编解码设备的差异化；
• 3. 将多路视频混合成一路，所有参与人看到的是相同的画面；

劣势

• 1. 重新解码、编码、混流，需要大量的运算，对 CPU 资源的消耗很大；
• 2. 重新解码、编码、混流还会带来延迟；
• 3. 由于机器资源耗费很大，所以 MCU 所提供的容量有限，一般十几路视频就是上限了；

【1.3】SFU（Selective Forwarding Unit）方案

SFU（Selective Forwarding Unit）方案，该方案由一个服务器和多个终端组成，SFU 不对音视频进行混流，收到某个终端共享的音视频流后，就直接将该音视频流转发给房间内的其他终端，实际上是一个音视频路由转发器；

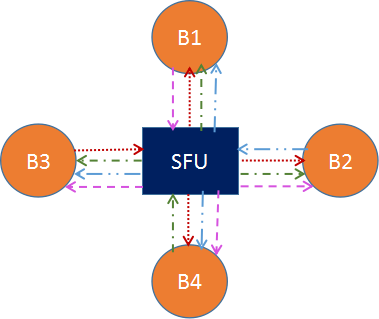

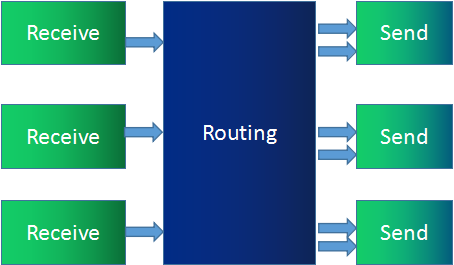

图中，B1、B2、B3、B4 分别代表 4 个浏览器，每一个浏览器都会共享一路流发给 SFU，SFU 会将每一路流转发给共享者之外的 3 个浏览器

优势

• 1. 由于是数据包直接转发，不需要编码、解码，对 CPU 资源消耗很小；
• 2. 直接转发也极大地降低了延迟，提高了实时性；
• 3. 带来了很大的灵活性，能够更好地适应不同的网络状况和终端类型；

劣势

• 1. 由于是数据包直接转发，参与人观看多路视频的时候可能会出现不同步；相同的视频流，不同的参与人看到的画面也可能不一致；
• 2. 参与人同时观看多路视频，在多路视频窗口显示、渲染等会带来很多麻烦，尤其对多人实时通信进行录制，多路流也会带来很多回放的困难；

【1.3.1】SFU -- Simulcast 模式

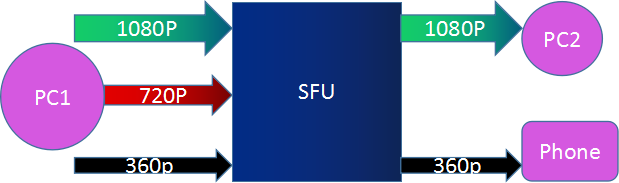

所谓 Simulcast 模式就是指视频的共享者可以同时向 SFU 发送多路不同分辨率的视频流，SFU 可以将接收到的三路流根据各终端的情况选择其中某一路发送出去；Simulcast 模式对移动端的终端类型非常有用，可以灵活而又智能地适应不同的网络环境；

【1.3.2】SFU -- SVC 模式

SVC 是可伸缩的视频编码模式，其在视频编码时将视频分成多层，即核心层、中间层和扩展层；上层依赖于底层，而且越上层越清晰，越底层越模糊；在带宽不好的情况下，可以只传输底层，即核心层，在带宽充足的情况下，可以将三层全部传输过去；

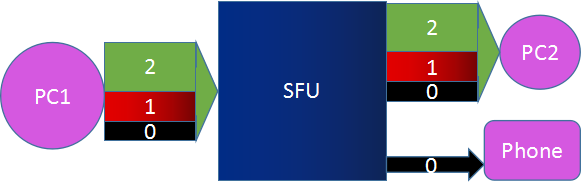

图示，PC1 共享的是一路视频流，编码使用 SVC 分为三层发送给 SFU；SFU 根据接收端的情况，发现 PC2 网络状况不错，于是将 0、1、2 三层都发给 PC2；发现 Phone 网络不好，则只将 0 层发给 Phone；从而可以适应不同的网络环境和终端类型；

【2】主流服务器简介

【2.1】LicodeLicode

源码地址，

LicodeLicode 既可以用作 SFU 类型的流媒体服务器，也可以用作 MCU 类型的流媒体服务器；一般情况下，用于 SFU 类型的流媒体服务器；

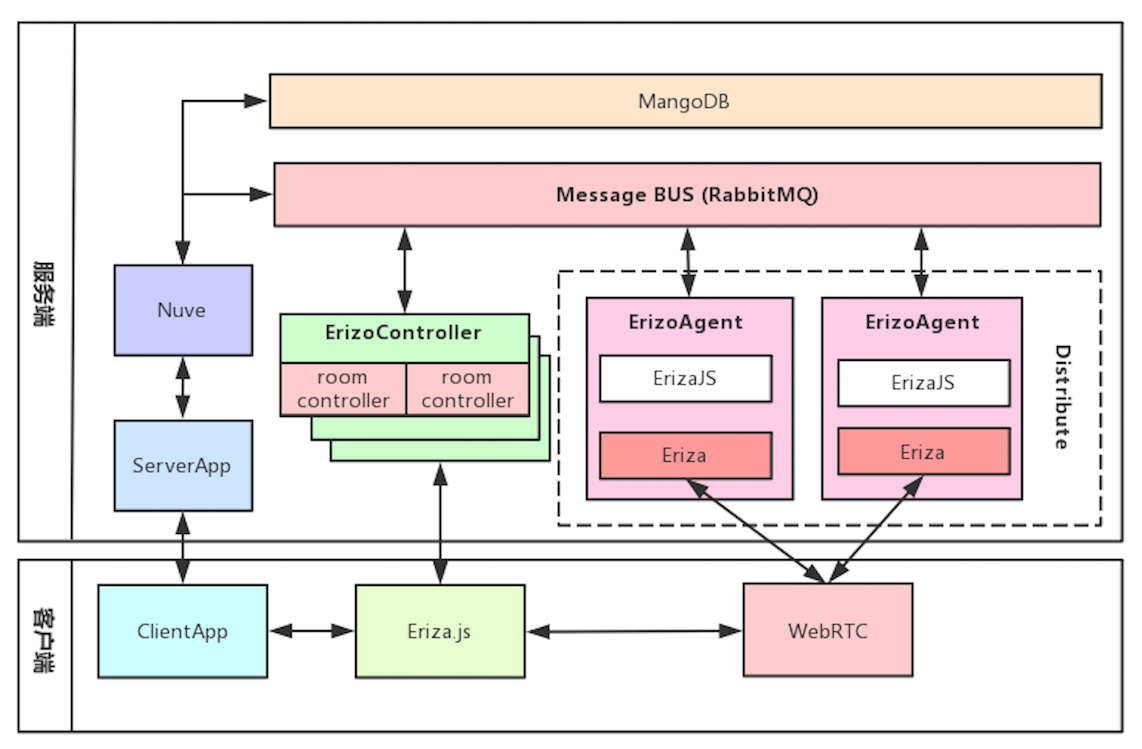

Licode 不仅仅是一个流媒体通信服务器，而且还是一个包括了媒体通信层、业务层、用户管理等功能的完整系统，并且该系统支持分布式部署； Licode 是由 C++ 和 Node.js 语言实现，其中，媒体通信部分由 C++ 语言实现，而信令控制、用户管理、房间管理用 Node.js 实现；整体框架

• Nuve 是一个 Web 服务，用于管理用户、房间、产生 token 以及房间的均衡负载等相关工作；它使用 MongoDB 存储房间和 token 信息，但不存储用户信息；
• ErizoController，用于管理控制，信令和非音视频数据都通过它接收；它通过消息队列与 Nuve 进行通信，即 Nuve 可以通过消息队列对 ErizoController 进行控制；
• ErizoAgent，用于音视频流媒体数据的传输，可以分布式布署；ErizoAgent 与 ErizoController 的通信也是通过消息队列，信令消息通过 ErizoController 接收到后，再通过消息队列发给 ErizoAgent，从而实现对 ErizoAgent 的控制；

劣势

• 1. 在 Linux 下目前只支持 Ubuntu 14.04 版本，在其他版本上很难编译通过；
• 2. Licode 不仅包括了 SFU，而且包括了 MCU，其代码结构比较重，学习和掌握比较复杂；
• 3. Licode 的性能一般

【2.2】Janus-gatewayJanus

源码地址，

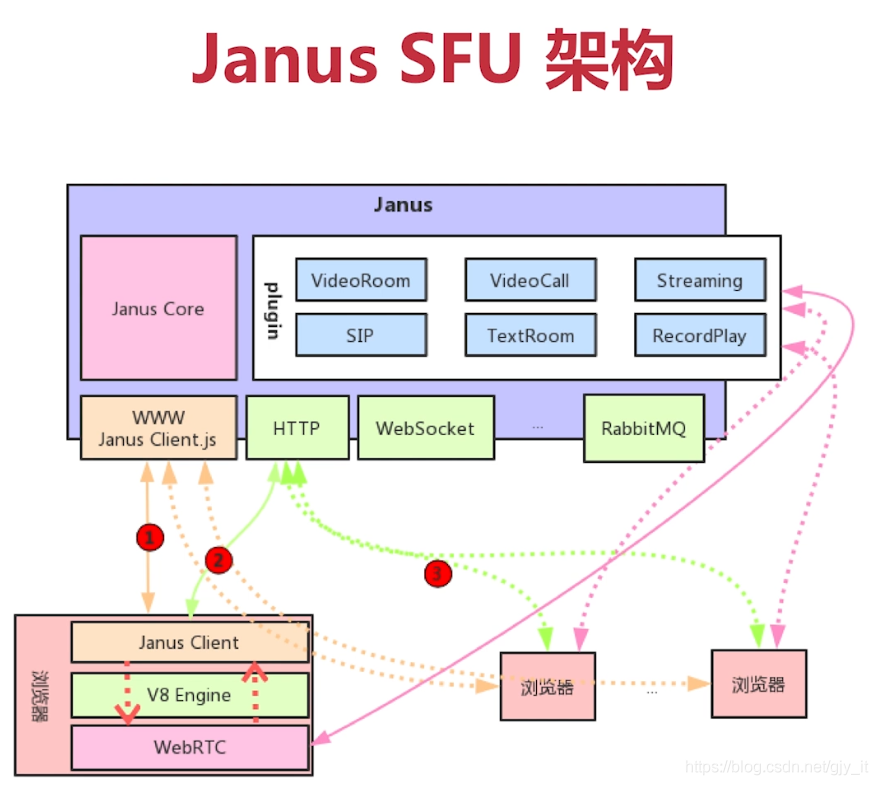

Janus-gatewayJanus 是一个非常有名的 WebRTC 流媒体服务器，它是以 Linux 风格编写的服务程序，采用 C 语言实现，支持 Linux/MacOS 下编译、部署，但不支持 Windows 环境；

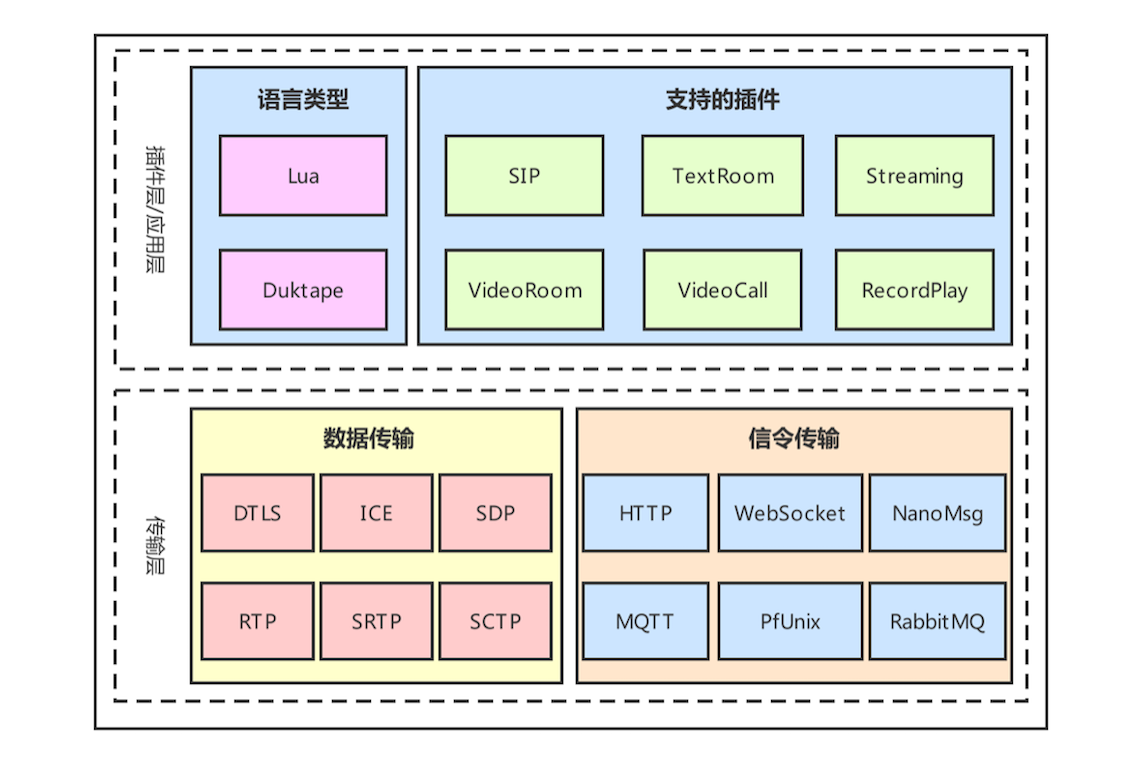

整体框架

插件层/应用层

插件层又称为应用层，每个应用都是一个插件，可以根据用户的需要动态地加载或卸载掉某个应用；

在 Janus 中默认支持的插件包括

• SIP：这个插件使得 Janus 成了 SIP 用户的代理，从而允许 WebRTC 终端在 SIP 服务器（如 Asterisk）上注册，并向 SIP 服务器发送或接收音视频流；
• TextRoom：该插件使用 DataChannel 实现了一个文本聊天室应用；
• Streaming：允许 WebRTC 终端观看 / 收听由其他工具生成的预先录制的文件或媒体；
• VideoRoom：实现了视频会议的 SFU 服务，实际就是一个音 / 视频路由器；
• VideoCall：这是一个简单的视频呼叫的应用，允许两个 WebRTC 终端相互通信；
• RecordPlay：可以将发送给 WebRTC 的数据录制下来，可以通过 WebRTC 进行回放；

传输层

• 媒体数据传输层主要实现了 WebRTC 中需要的流媒体协议及其相关协议，如 DTLS 协议、ICE 协议、SDP 协议、RTP 协议、SRTP 协议、SCTP 协议等；
• 信令传输层用于处理 Janus 的各种信令，支持的传输协议包括 HTTP/HTTPS、WebSocket/WebSockets、NanoMsg、MQTT、PfUnix、RabbitMQ；

【2.3】Mediasoup

源码地址，

Mediasoup 由应用层和数据处理层组成；应用层通过 Node.js 实现；数据处理层由 C++ 语言实现，包括 DTLS 协议实现、ICE 协议实现、SRTP/SRTCP 协议实现、路由转发等；

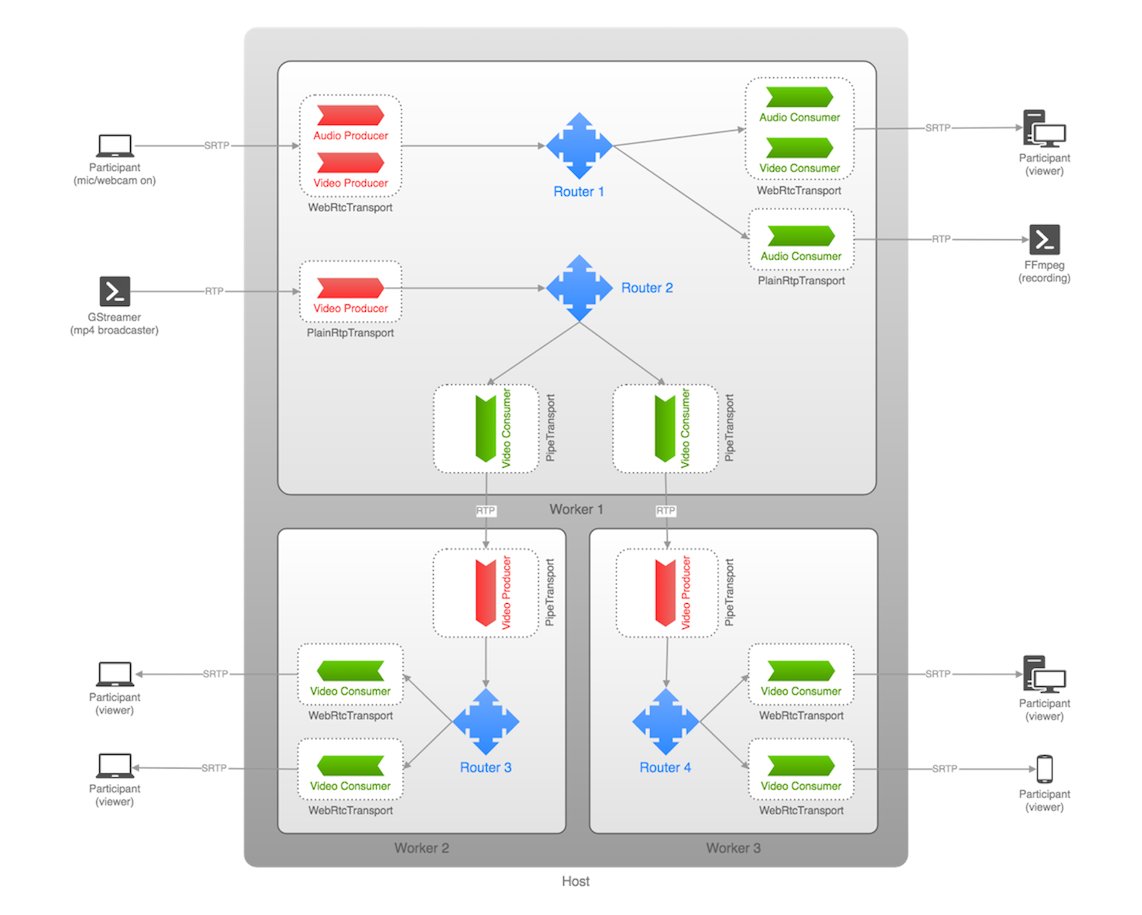

整体架构

Mediasoup 把每个实例称为一个 Worker，在 Worker 内部有多个 Router，每个 Router 相当于一个房间；在每个房间里可以有多个用户或参与人，每个参与人在 Mediasoup 中由一个 Transport 代理；即对于房间（Router）一个 Transport 就相当于一个用户；

• WebRtcTransport 用于与 WebRTC 类型的客户端进行连接，如浏览器；
• PlainRtpTransport 用于与传统的 RTP 类型的客户端连接，通过该 Transport 可以播放多媒体文件、FFmpeg 的推流等；
• PipeTransport 用于 Router 之间的连接，即一个房间中的音视频流通过 PipeTransport 传到另一个房间；

在每个 Transport 中可以包括多个 Producer 和 Consumer

• Producer 表示媒体流的共享者，它分为两种类型，即音频的共享者和视频的共享者；
• Consumer 表示媒体流的消费者，它分为两种类型，即音频的消费者和视频的消费者；

【2.4】MedoozeMedooze

源码地址，

MedoozeMedooze 是一款综合流媒体服务器，它不仅支持 WebRTC 协议栈，还支持很多其他协议，如 RTP、RTMP 等；

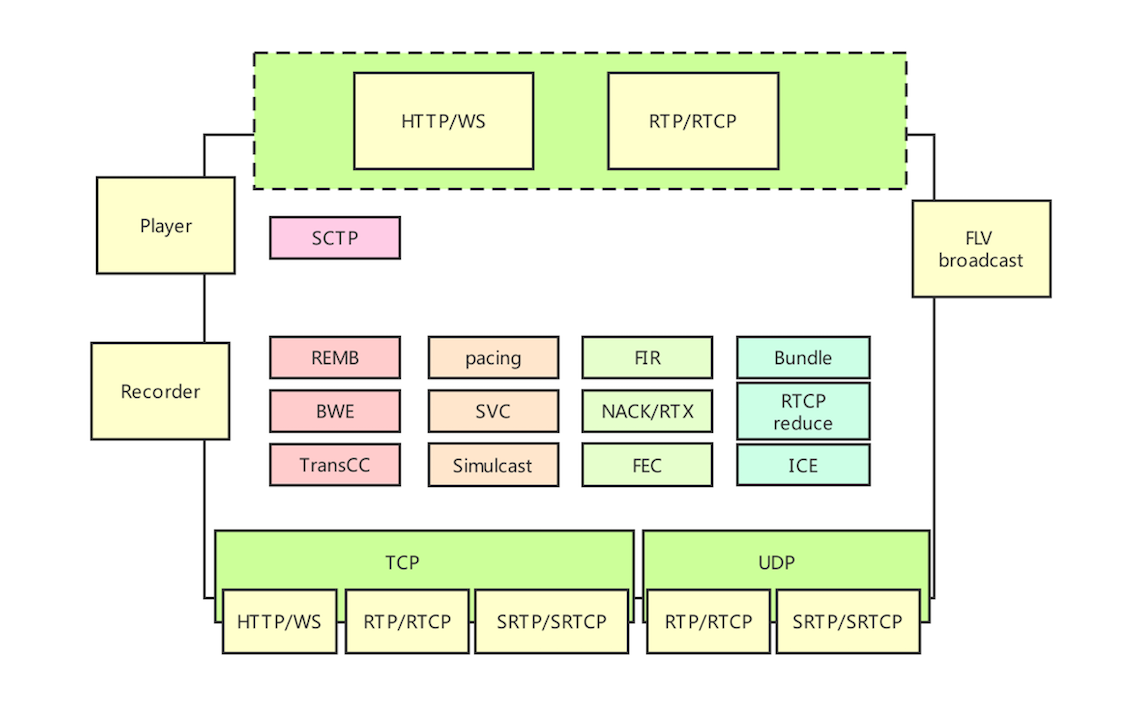

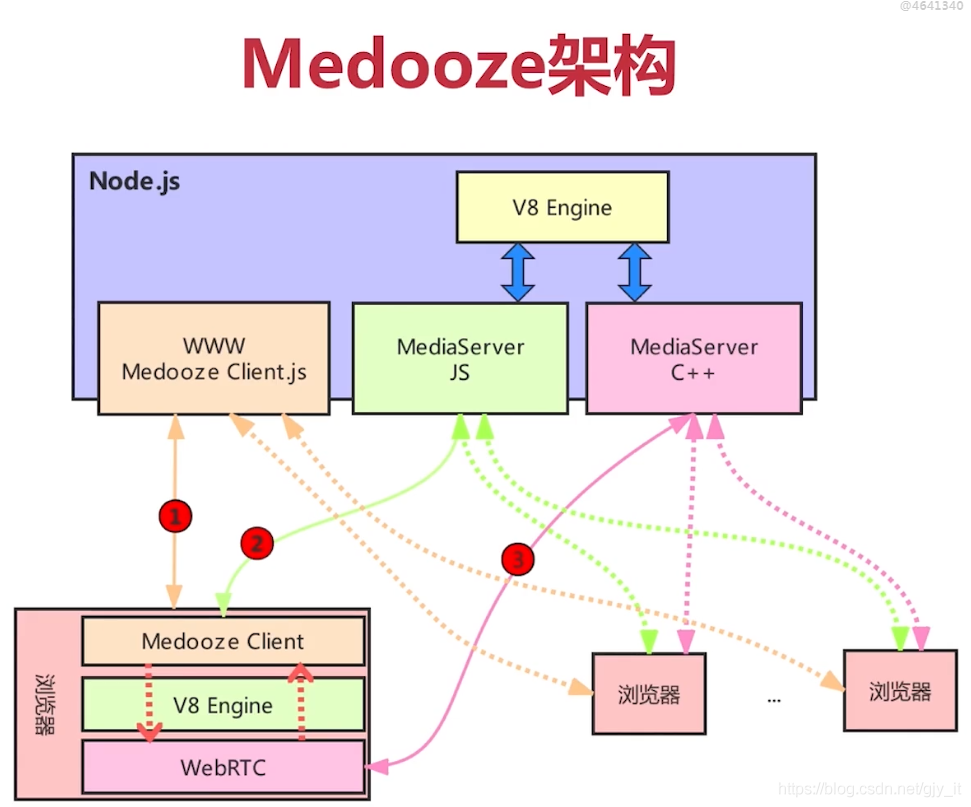

整体架构

核心层

• Medooze 支持 RTP/RTCP、SRTP/SRCP 等相关协议，可以实现与 WebRTC 终端进行互联；
• Medooze 可以接入 RTP 流、RTMP 流等，可以使用 GStreamer/FFmpeg 向 Medooze 推流；
• Medooze 还支持录制功能，以便后期回放；

控制逻辑层

• Medooze 的控制逻辑层通过 Node.js 实现，Medooze 通过 Node.js 对外提供了完整的控制逻辑操作相关的 API，通过这些 API 可以很容易的控制 Medooze 的行为；

缺点

• Medooze 使用的异步 IO 事件处理的 API 是 poll，poll 在处理异步 IO 事件时，与 Linux 下最强劲的异步 IO 事件 API epoll 相比要逊色不少
