【网络通信 -- 直播】网络通信协议简介 -- IP 网际协议

【1】IP 部首

(1) 版本号(Version) : IP 协议的版本， 对于 IPv4 来说值是 4
(2) 头部长度(IHL) : 4 位最大为 0xF，注意该字段表示单位是字 (4 字节)
(3) 服务类型(Type Of Service，TOS) : 3 位优先权字段(现已被忽略) + 4 位 TOS 字段 + 1 位保留字段(须为0)
4 位 TOS 字段分别表示最小延时、最大吞吐量、最高可靠性、最小费用，其中最多有一个能置为1，应用程序根据实际需要来设置 TOS 值，如 ssh 和 telnet 这样的登录程序需要的是最小延时的服务，文件传输 ftp 需要的是最大吞吐量的服务
(4) 总长度(Total Length) : 指整个 IP 数据报的长度，单位为字节，即 IP 数据报的最大长度为 65535 字节(2 的 16 次方)，由于 MTU 的限制，长度超过 MTU 的数据报都将被分片传输，所以实际传输的 IP 分片数据报的长度远远没有达到最大值

下来的 3 个字段则描述如何实现分片 :
(5) 标识(Identification) : 唯一地标识主机发送的每一个数据报，其初始值是随机的，每发送一个数据报其值就加 1，同一个数据报的所有分片都具有相同的标识值
(6) 标志(Flags) : 位 1 保留，位 2 表禁止分片(DF)，若设置了此位，IP 模块将不对数据报进行分片，在此情况下若 IP 数据报超过 MTU，IP 模块将丢弃数据报并返回一个 ICMP 差错报文；位 3 标识更多分片(MF)，除了数据报的最后一个分片，其他分片都要把它设置为 1
(7) 位偏移(Fragment Offset) : 分片相对原始 IP 数据报数据部分的偏移，实际的偏移值为该值左移 3 位后得到的，所以除了最后一个 IP 数据报分片外，每个 IP 分片的数据部分的长度都必须是 8 的整数倍
(8) 生存时间(Time to Live， TTL) : 数据报到达目的地之前允许经过的路由器跳数，TTL 值被发送端设置，常设置为 64，数据报在转发过程中每经过一个路由该值就被路由器减 1，当 TTL 值为 0 时，路由器就将该数据包丢弃，并向源端发送一个 ICMP 差错报文，TTL 可以防止数据报陷入路由循环
(9) 协议(Protocol) : 区分 IP 协议上的上层协议，在 Linux 系统的 /etc/protocols 文件中定义了所有上层协议对应的协议字段， ICMP 为 1，TCP 为 6，UDP 为 17
(10) 头部校验和(Header Checksum) : 由发送端填充，接收端对其使用 CRC 算法校验，检查 IP 数据报头部在传输过程中是否损坏
(11) 源 IP 地址(Source Address)和目的 IP 地址(Destination Address) : 表示数据报的发送端和接收端，一般情况下这两个地址在整个数据报传递过程中保持不变，不论中间经过多少个路由器
(12) 选项(Options) : 可变长的可选信息，最多包含 40 字节，选项字段很少被使用，可用的 IP 可选项有 :
a. 记录路由 : 记录数据包途径的所有路由的 IP，这样可以追踪数据包的传递路径
b. 时间戳 : 记录每个路由器数据报被转发的时间或者时间与 IP 地址对，这样就可以测量途径路由之间数据报的传输的时间
c. 松散路由选择 : 指定路由器的 IP 地址列表数据发送过程中必须经过所有的路由器
d. 严格路由选择 : 数据包只能经过被指定的 IP 地址列表的路由器
e. 上层协议(如 TCP/UDP )的头部信息

【2】子网编址

子网编址 : 主机号再分成一个子网号和一个主机号。

在剩下的16 bit中，8bit用于子网号，8bit用于主机号，这样就允许有254个子网，每个子网可以有254台主机。

子网掩码 : 一个32 bit的值，其中值为1的比特留给网络号和子网号，为0的比特留给主机号。

给定IP地址和子网掩码以后，主机就可以确定IP数据报的目的：
(1)本子网上的主机；
(2)本网络中其他子网中的主机；
(3)其他网络上的主机；
如果知道本机的IP地址，那么就知道它是否为A类、B类或C类地址(从IP地址的高位可以得知)，也就知道网络号和子网号之间的分界线，而根据子网掩码就可知道子网号与主机号之间的分界线；

【3】ICMP Internet 控制报文协议

ICMP经常被认为是IP层的一个组成部分，传递差错报文以及其他需要注意的信息，ICMP报文通常被IP层或更高层协议（TCP或UDP）使用，一些ICMP报文把差错报文返回给用户进程；

ICMP 在 IP 数据报中的封装以及 ICMP 报文的构成图示

ICMP 报文的类型

不同类型由报文中的类型字段和代码字段来共同决定

ICMP 地址掩码请求用于无盘系统在引导过程中获取自己的子网掩码，ICMP 地址掩码请求和应答报文的格式图示

ICMP 报文中的标识符和序列号字段由发送端任意选择设定，这些值在应答中将被返回，从而发送端就可以把应答与请求进行匹配。

ICMP 时间戳请求允许系统向另一个系统查询当前的时间，ICMP 时间戳请求和应答报文格式图示

ICMP 目的不可达差错

ICMP 的一个规则是，ICMP 差错报文必须包括生成该差错报文的数据报 IP 首部，还必须至少包括跟在该 IP 首部后面的前 8 个字节；

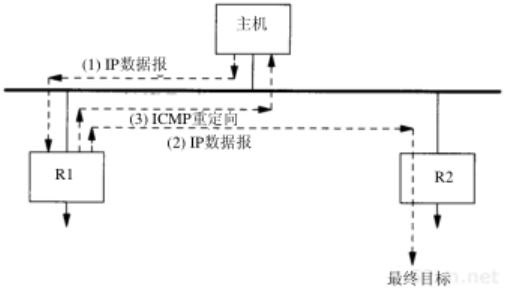

ICMP 重定向差错

1. 假定主机发送一份IP数据报给R1，这种选路决策经常发生，因为R1是该主机的默认路由
2. R1收到数据报并且检查它的路由表，发现R2是发送该数据报的下一站，当它把数据报发送给R2时，R1检测到它正在发送的接口与数据报到达接口是相同的（即主机和两个路由器所在的LAN），这样就给路由器发送重定向报文给原始发送端提供了线索
3. R1发送一份ICMP重定向报文给主机，告诉它以后把数据报发送给R2而不是R1

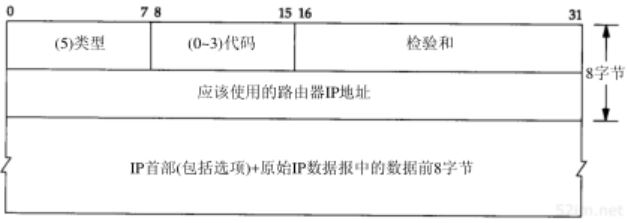

ICMP 重定向报文格式

ICMP重定向报文的接收者必须查看三个IP地址
(1) 导致重定向的IP地址（即ICMP重定向报文的数据网络重定向，主机重定向，位于IP数据报的首部）；
(2) 发送重定向报文的路由器的IP地址（包含重定向信息的IP数据报中的源地址）；
(3) 应该采用的路由器IP地址（在ICMP报文中的4~7字节）；

ICMP重定向报文的规则
1. 重定向报文只能由路由器生成，而不能由主机生成；
2. 重定向报文是为主机而不是为路由器使用的；
3. 假定路由器和其他一些路由器共同参与某一种选路协议，则该协议就能消除重定向的需要

在生成ICMP重定向报文之前需要满足的条件
1. 出接口必须等于入接口
2. 用于向外传送数据报的路由不能被ICMP重定向报文创建或修改过，而且不能是路由器的默认路由
3. 数据报不能用源站选路来转发
4. 内核必须配置成可以发送重定向报文

主机收到 ICMP 重定向报文后所做的检查
1. 新的路由器必须直接与网络相连接
2. 重定向报文必须来自当前到目的地所选择的路由器
3. 重定向报文不能让主机本身作为路由器
4. 被修改的路由必须是一个间接路由

ICMP 路由器发现

ICMP 路由器请求报文格式

ICMP 路由器通告报文格式

主机在引导以后要广播或多播传送一份路由器请求报文，一台或更多台路由器响应一份路由器通告报文；
路由器定期地广播或多播传送它们的路由器通告报文，允许每个正在监听的主机相应地更新路由表；

【4】IP 静态选路

IP 选路的一般流程 ：

在一般的体制中，IP可以从TCP、UDP、ICMP和IGMP接收数据报（即在本地生成的数据报）并进行发送，或者从一个网络接口接收数据报（待转发的数据报）并进行发送；
IP层在内存中有一个路由表，当收到一份数据报并进行发送时，它都要对该表搜索一次，当数据报来自某个网络接口时，IP首先检查目的IP地址是否为本机的IP地址之一或者IP广播地址；
如果确实成立则数据报就被送到由IP首部协议字段所指定的协议模块进行处理；
如果数据报的目的不是这些地址，那么如果IP层被设置为路由器的功能，那么就对数据报进行转发；否则数据报被丢弃；

路由表中的每一项包含的信息：
1. 目的IP地址，既可以是一个完整的主机地址，也可以是一个网络地址，由该表目中的标志字段来指定，主机地址有一个非0的主机号，以指定某一特定的主机，而网络地址中的主机号为0，以指定网络中的所有主机；
2.下一站路由器（next-hop router）的IP地址，或者有直接连接的网络IP地址，下一站路由器是指一个在直接相连网络上的路由器，通过它可以转发数据报，下一站路由器不是最终的目的，但是它可以把传送给它的数据报转发到最终目的；
3. 标志，其中一个标志指明目的IP地址是网络地址还是主机地址，另一个标志指明下一站路由器是否为真正的下一站路由器，还是一个直接相连的接口
4. 为数据报的传输指定的一个网络接口

IP 路由选择主要完成以下这些功能：
1. 搜索路由表，寻找能与目的IP地址完全匹配的表目（网络号和主机号都要匹配），如果找到，则把报文发送给该表目指定的下一站路由器或直接连接的网络接口（取决于标志字段的值）；
2. 搜索路由表，寻找能与目的网络号相匹配的表目，如果找到，则把报文发送给该表目指定的下一站路由器或直接连接的网络接口（取决于标志字段的值），目的网络上的所有主机都可以通过这个表目来处置；
3. 搜索路由表，寻找标为“默认（default）”的表目，如果找到，则把报文发送给该表目指定的下一站路由器，如果上面这些步骤都没有成功，那么该数据报就不能被传送；

注意：

选路机制 : 搜索路由表并决定向哪个网络接口发送分组，由 IP 执行
选路策略 : 一组决定把哪些路由放入路由表的规则，由路由守护程序提供

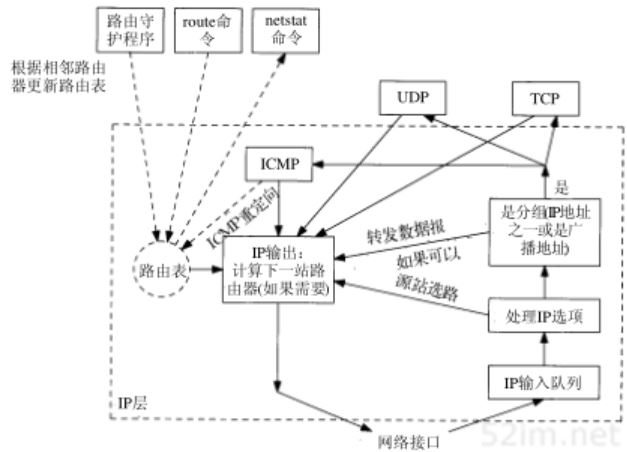

IP 层工作流程图示

路由表

Destination : 目的地址；

Gateway : 网关地址；

Flags : 标志；

U 该路由可以使用
G 该路由是到一个网关（路由器），如果没有设置该标志，说明目的地是直接相连的。
H 该路由是到一个主机，也就是说，目的地址是一个完整的主机地址，如果没有设置该标志，说明该路由是到一个网络，而目的地址是一个网络地址即一个网络号，或者网络号与子网号的组合
D 该路由是由重定向报文创建的
M 该路由已被重定向报文修改

Refcnt : 参考计数，给出的是正在使用路由的活动进程个数

Use : 通过该路由发送的分组数

Interface : 本地接口名称

【5】IP 动态选路

当相邻路由器之间进行通信，以告知对方每个路由器当前所连接的网络，这时就出现了动态选路，路由器之间必须采用选路协议进行通信，路由器上有一个进程称为路由守护程序（routing daemon），它运行选路协议，并与其相邻的一些路由器进行通信，同时根据它从相邻路由器接收到的信息，更新内核中的路由表
路由守护程序将选路策略（routing policy）加入到系统中，选择路由并加入到内核的路由表中，如果守护程序发现前往同一信宿存在多条路由，那么它将选择最佳路由并加入内核路由表中；如果路由守护程序发现一条链路已经断开，便删除受影响的路由或增加另一条路由以绕过该问题

【5.1】RIP 选路信息协议

报文格式

命令字段为1表示请求（请求表示要求其他系统发送其全部或部分路由表），2表示应答（应答则包含发送者全部或部分路由表），还有两个舍弃不用的命令（3和4），两个非正式的命令，轮询（5）和轮询表项（6）
版本字段通常为1，而第2版RIP将此字段设置为2
紧跟在后面的20字节指定地址系列（address family）、IP地址以及相应的度量(RIP的度量是以跳计数的)
采用这种20字节格式的RIP报文可以通告多达25条路由，上限25是用来保证RIP报文的总长度为20×25+4=504，小于512字节，由于每个报文最多携带25个路由，因此为了发送整个路由表，经常需要多个报文

RIP 正常运行的步骤

1. 初始化：在启动一个路由守护程序时，先判断启动了哪些接口，并在每个接口上发送一个请求报文，要求其他路由器发送完整路由表；在点对点链路中，该请求是发送给其他终点的，如果网络支持广播，这种请求将以广播形式发送；目的UDP端口号是520， 这种请求报文的命令字段为1，地址系列字段设置为0，而度量字段设置为16，是一种要求另一端完整路由表的特殊请求报文；
2. 接收到请求：如果这个请求是特殊请求，那么路由器就将完整的路由表发送给请求者，否则，就处理请求中的每一个表项，如果有连接到指明地址的路由，则将度量设置成相应的值，否则将度量置为16（度量为16是一种称为“无穷大”的特殊值，它意味着没有到达目的的路由），然后发回响应；
3. 接收到响应：使响应生效，可能会更新路由表，可能会增加新表项，对已有的表项进行修改，或是将已有表项删除；
4. 定期选路更新：每过30秒，所有或部分路由器会将其完整路由表发送给相邻路由器，发送路由表可以是广播形式的（如在以太网上），或是发送给点对点链路的其他终点；
5. 触发更新：每当一条路由的度量发生变化时，就对它进行更新，此时不需要发送完整路由表，而只需要发送那些发生变化的表项；

RIP 版本 2

报文格式

路由域(routing domain)是一个选路守护程序的标识符，它指出了这个数据报的所有者；在一个Unix实现中，它可以是选路守护程序的进程号，该域允许管理者在单个路由器上运行多个RIP实例，每个实例在一个选路域内运行；
路由标记(routing tag)是为了支持外部网关协议而存在的，它携带着一个EGP和BGP的自治系统号；
每个表项的子网掩码应用于相应的IP地址上；
下一站IP地址指明发往目的IP地址的报文该发往哪里，该字段为0意味着发往目的地址的报文应该发给发送RIP报文的系统；

RIP-2提供了一种简单的鉴别机制，可以指定RIP报文的前20字节表项地址系列为0xffff，路由标记为2。表项中的其余16字节包含一个明文口令；
RIP-2除了广播外，还支持多播，这可以减少不收听RIP-2报文的主机的负载；
