分享一下STM32F407和DP83848芯片RMII模式硬件电路图

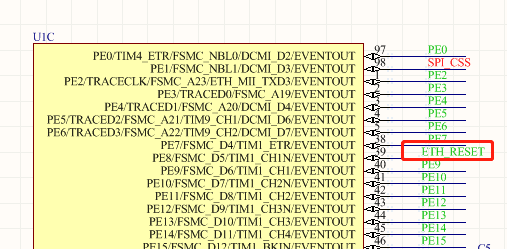

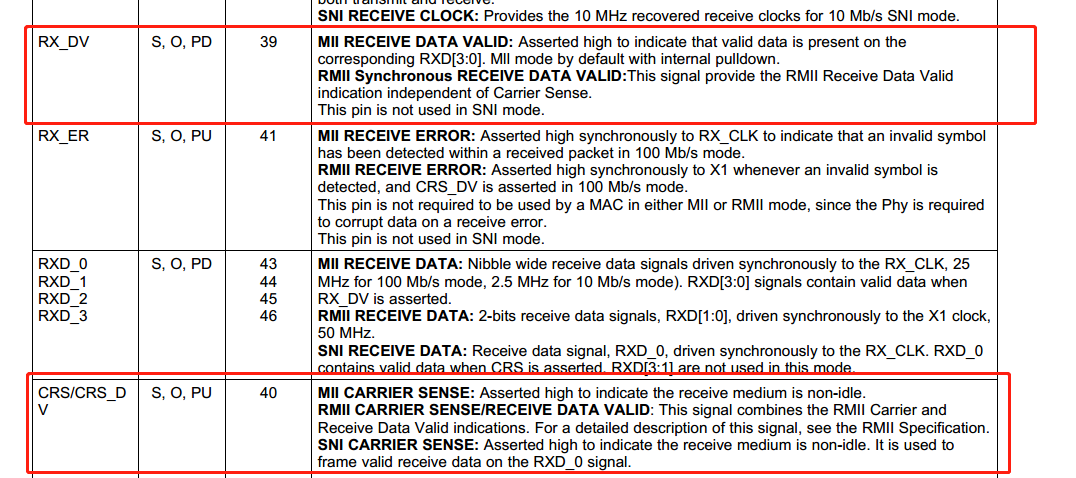

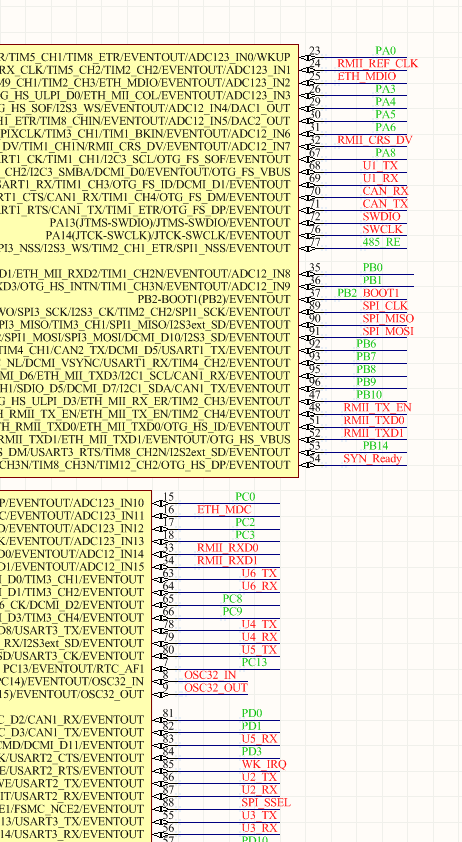

电路原理图如上图所示,其中DP83848芯片的40脚是RMII_CRS_DV引脚,但我看到网上有好多原理图是把RMII_CRS_DV接到了DP83848芯片的39脚上,查了下芯片手册发现39脚是模式选择引脚,40脚才是CRS_DV引脚啊。

DP83848的39脚应该是用来选择MAC接口模式的。

后来测试了半天发现RMII_CRS_DV引脚接39脚或者接40脚初始化都能成功,并且都能ping通,建立TCP连接后收发数据都正常,这就很尴尬了。没找到原因,但我想这个引脚应该是连接到40脚的,如果大神知道原因麻烦告诉我一下。
