可以使用 TeX 标记向图中添加包含希腊字母和特殊字符的文本。此外，还可以使用 TeX 标记添加上标、下标以及修改文本类型和颜色。默认情况下，MATLAB® 支持一部分 TeX 标记。要使用其他特殊字符，如积分和求和符号，可以改用 LaTeX 标记。此示例说明如何向图文本中插入希腊字母、上标和注释，并解释其他可用的 TeX 选项。
包含希腊字母

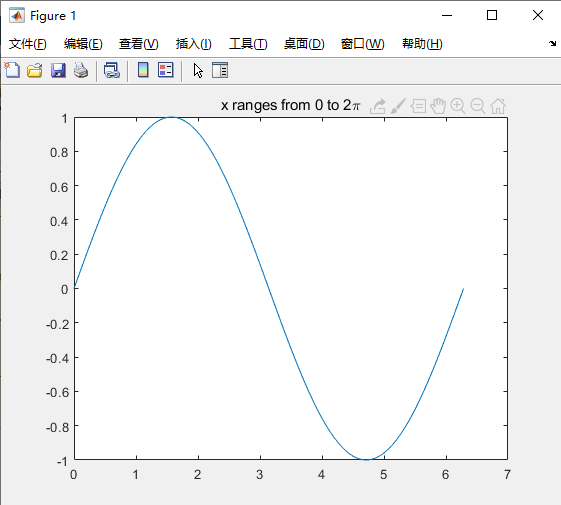

创建一个简单的线图并添加标题。使用 TeX 标记\pi在标题中包含希腊字母 π。
x = linspace(0,2*pi);y = sin(x);plot(x,y)title('x ranges from 0 to 2\pi')
包含上标和注释

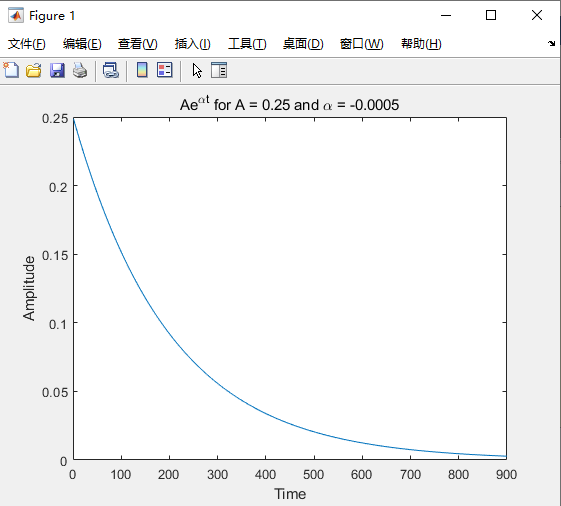

创建一个线图并向图中添加标题和轴标签。使用 ^ 字符在标题上显示上标。^ 字符会修改紧随其后的字符。用花括号{}包含多个字符以将这些字符放入上标中。分别使用 TeX 标记 \alpha 和 \mu 在文本中包含希腊字母 α 和 μ。
t = 1:900;y = 0.25*exp(-0.005*t);figureplot(t,y)title('Ae^{\alphat} for A = 0.25 and \alpha = -0.0005')xlabel('Time')ylabel('Amplitude')

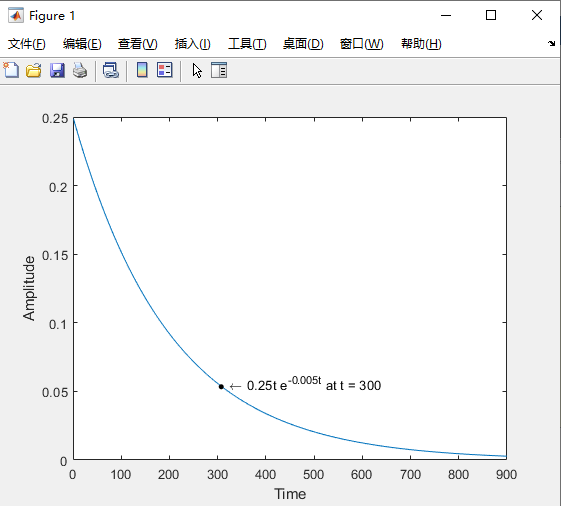

向 t = 300 处的数据点添加文本。使用 TeX 标记 \bullet 向指定点添加标记，并使用 \leftarrow 包含一个指向左侧的箭头。默认情况下，指定的数据点位于文本的左侧。
t = 1:900;y = 0.25*exp(-0.005*t);figureplot(t,y)txt = '\bullet \leftarrow 0.25t e^{-0.005t} at t = 300';text(t(300),y(300),txt)xlabel('Time')ylabel('Amplitude')
TeX 标记选项
MATLAB 支持部分TeX标记。使用TeX标记可添加上标和下标、修改文本类型和颜色以及包含特殊字符。只要文本对象的Interpreter属性设置为'tex'（默认值），MATLAB便会解释TeX标记。
修饰符会一直作用到文本结尾，但上标和下标除外，因为它们仅修饰下一个字符或花括号中的字符。当将解释器设置为 'tex' 时，支持的修饰符如下所示。
| 修饰符 | 说明 | 示例 |
|---|---|---|
^{ } | 上标 | 'text^{superscript}' |
_{ } | 下标 | 'text_{subscript}' |
\bf | 粗体 | '\bf text' |
\it | 斜体 | '\it text' |
\sl | 伪斜体（通常与斜体相同） | '\sl text' |
\rm | 常规字体 | '\rm text' |
\fontname{ | 字体名称 - 将 | '\fontname{Courier} text' |
\fontsize{ | 字体大小 - 将 | '\fontsize{15} text' |
\color{ | 字体颜色 - 将 red、green、yellow、magenta、blue、black、white、gray、darkGreen、orange 或 lightBlue。 | '\color{magenta} text' |
\color[rgb]{specifier} | 自定义字体颜色 - 将 | '\color[rgb]{0,0.5,0.5} text' |
下表列出了 'tex' 解释器所支持的特殊字符。
| 字符序列 | 符号 | 字符序列 | 符号 | 字符序列 | 符号 |
|---|---|---|---|---|---|
|
| α |
| υ |
| ~ |
|
| ∠ |
|
|
| ≤ |
|
|
|
| χ |
| ∞ |
|
| β |
| ψ |
| ♣ |
|
| γ |
| ω |
| ♦ |
|
| δ |
| Γ |
| ♥ |
|
| ϵ |
| Δ |
| ♠ |
|
| ζ |
| Θ |
| ↔ |
|
| η |
| Λ |
| ← |
|
| θ |
| Ξ |
| ⇐ |
|
| ϑ |
| Π |
| ↑ |
|
| ι |
| Σ |
| → |
|
| κ |
| ϒ |
| ⇒ |
|
| λ |
| Φ |
| ↓ |
|
| µ |
| Ψ |
| º |
|
| ν |
| Ω |
| ± |
|
| ξ |
| ∀ |
| ≥ |
|
| π |
| ∃ |
| ∝ |
|
| ρ |
| ∍ |
| ∂ |
|
| σ |
| ≅ |
| • |
|
| ς |
| ≈ |
| ÷ |
|
| τ |
| ℜ |
| ≠ |
|
| ≡ |
| ⊕ |
| ℵ |
|
| ℑ |
| ∪ |
| ℘ |
|
| ⊗ |
| ⊆ |
| ∅ |
|
| ∩ |
| ∈ |
| ⊇ |
|
| ⊃ |
| ⌈ |
| ⊂ |
|
| ∫ |
| · |
| ο |
|
| ⌋ |
| ¬ |
| ∇ |
|
| ⌊ |
| x |
| ... |
|
| ⊥ |
| √ |
| ´ |
|
| ∧ |
| ϖ |
| ∅ |
|
| ⌉ |
| 〉 |
| | |
|
| ∨ |
| 〈 |
| © |
包含 LaTeX 行间数学公式的文本
默认情况下，MATLAB 可以解析使用 TeX 标记的文本。但是，要获得更多格式设置选项，可以改用 LaTeX 标记。例如，您可以使用 LaTeX 在文本中包含数学表达式。要使用 LaTeX 标记，需将 Text 对象的 Interpreter 属性设置为 'latex'。
对于此示例，绘制 y=x2sin(x) 并在 x=2 处绘制一条垂直线。使用 LaTeX 标记向图中添加包含积分表达式的文本。
x = linspace(0,3);y = x.^2.*sin(x);plot(x,y)line([2,2],[0,2^2*sin(2)])str = '$$ \int_{0}^{2} x^2\sin(x) dx $$';text(1.1,0.5,str,'Interpreter','latex')
有关使用 LaTeX 的详细信息，可以访问LaTex Project。
