深入理解Dubbo原理系列（五）- Dubbo集群容错、路由、负载均衡实现原理

一. Dubbo容错

1.1 Cluster层

Cluster层可以看做一个集群容错层。包含几个核心接口：

Cluster（接口，提供Failover等容错策略）

Directory

Router

LoadBalance

Cluster的整体工作流程可以分为以下几步（基本上和RPC调用的流程是一样的）：

生成Invoker对象，（不同的Cluster生成不同的ClusterInvoker）调用其invoker方法。

获得可调用的服务列表。

负载均衡。

RPC调用。

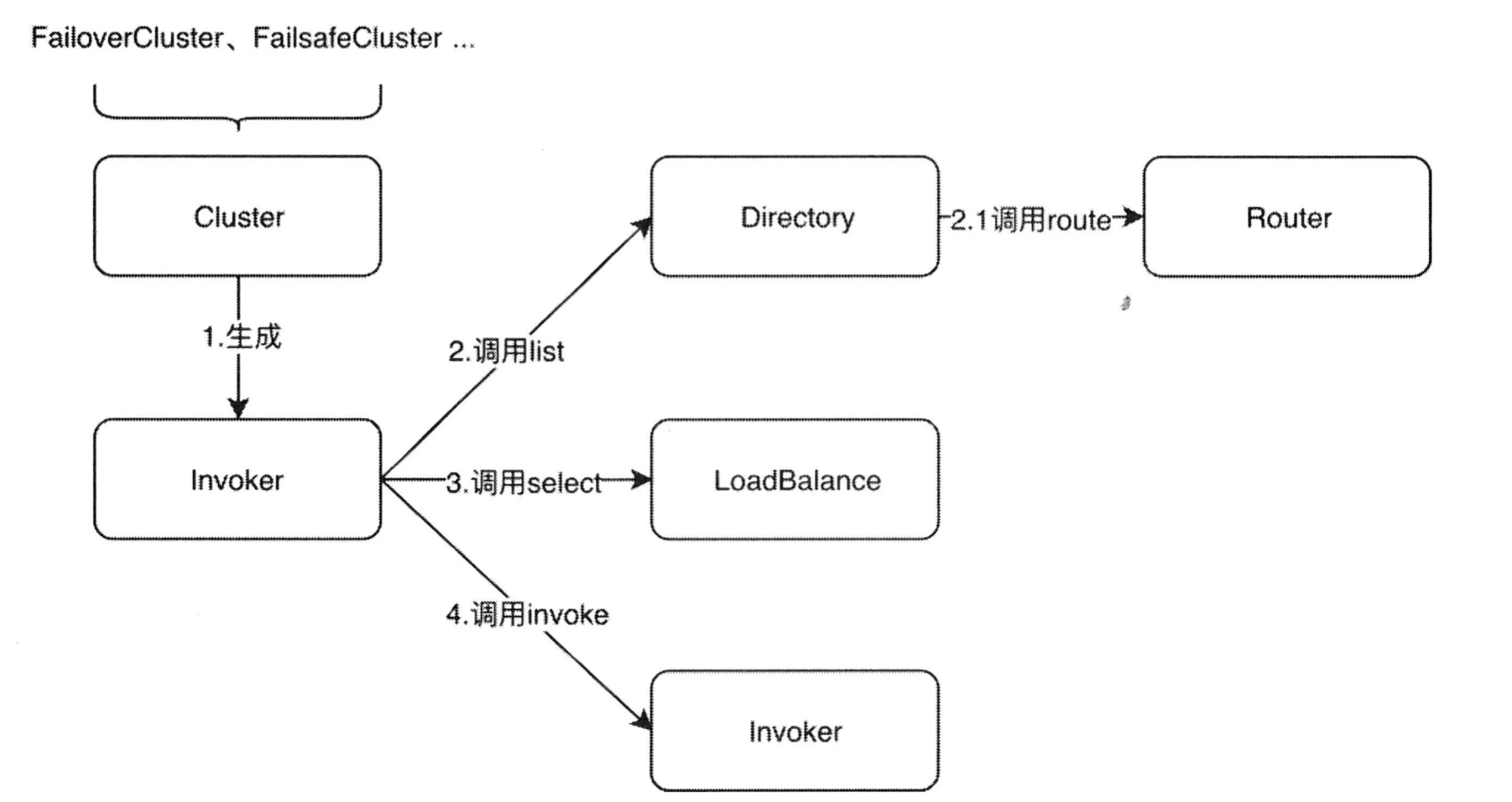

流程图如下：

1.2 容错机制

1.2.1 Cluster接口关系

容错的接口主要有两大类：

Cluster：顶层接口

ClusterInvoker：负责实现容错策略部分。

Cluster的实现类，这里称为A类，A和ClusterInvoker是一个一对一的关系。我们知道Cluster接口可以有多种A实现类，那么在每个A中，都要实现其join（）方法，并返回一个对应类型的ClusterInvoker实现。

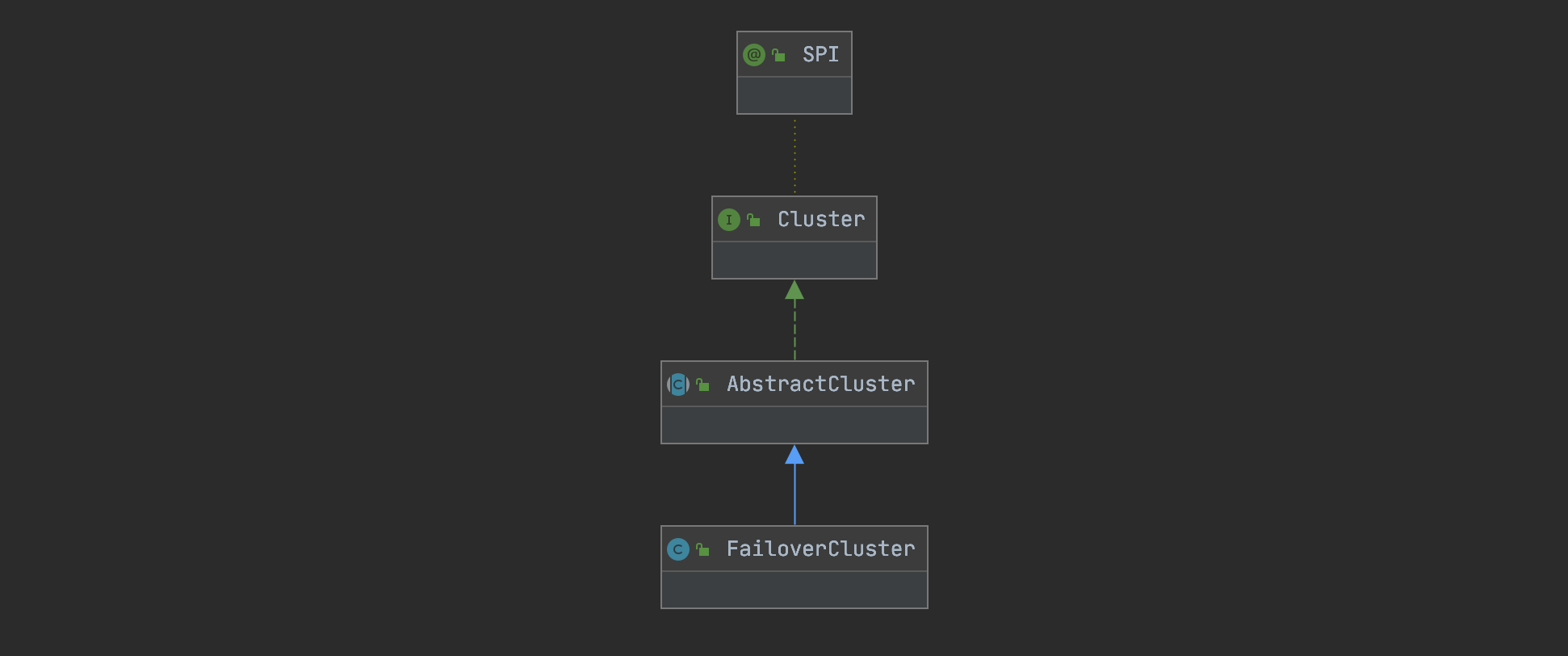

以FailoverCluster为例，来看下他的继承关系：

FailoverCluster类：

public class FailoverCluster extends AbstractCluster {       public final static String NAME = "failover";    @Override    public

     AbstractClusterInvoker

      doJoin(Directory

       directory) throws RpcException {           return new FailoverClusterInvoker<>(directory);    }}

最终还是等同于实现了Cluster接口的join（）方法

public abstract class AbstractCluster implements Cluster {   	 @Override    public

     Invoker

      join(Directory

       directory) throws RpcException {           return buildClusterInterceptors(doJoin(directory), directory.getUrl().getParameter(REFERENCE_INTERCEPTOR_KEY));    }    protected abstract

        AbstractClusterInvoker

         doJoin(Directory

          directory) throws RpcException;}

此外，AbstractClusterInvoker是一个抽象类，封装一些通用的模板逻辑：如获取服务列表、负载均衡、调用服务提供者等。其下面有7大子类，分别实现了不同的集群容错机制：

1.2.2 容错机制概述

Cluseter的具体实现:用户可以在<dubbo :service> 、<dubbo:reference> 、<dubbo:consumer> 、<dubbo:provider>标签上通过cluster属性设置，其代码实现

Failover策略

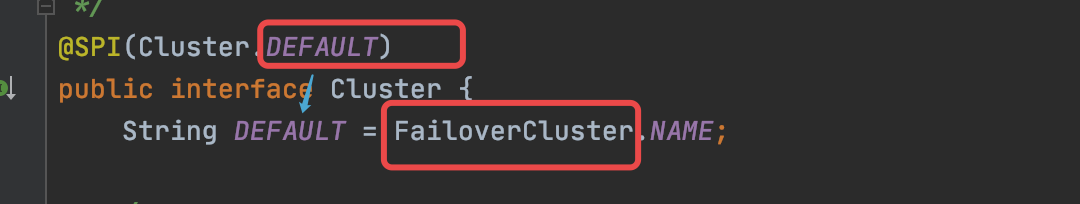

Failover是Dubbo的默认容错策略，因为Cluster接口上的@SPI注解中，引用了FailoverCluster。当调用出现失败时，会重试其他服务器。同时，用户还可以通过retries="2"设置重试次数。

代码（后文都是xxxClusterInvoker类下的doInvoke（）方法）：FailoverClusterInvoker下的doInvoke（）方法：

public class FailoverClusterInvoker

     extends AbstractClusterInvoker

      {   	@Override    @SuppressWarnings({   "unchecked", "rawtypes"})    public Result doInvoke(Invocation invocation, final List


       > invokers, LoadBalance loadbalance) throws RpcException {           List


         > copyInvokers = invokers; // 1.校验传入的Invoker列表是否为空 checkInvokers(copyInvokers, invocation); String methodName = RpcUtils.getMethodName(invocation); // 2.获取参数配置，从调用的URL中获取对应的retries，即重试次数 int len = getUrl().getMethodParameter(methodName, RETRIES_KEY, DEFAULT_RETRIES) + 1; if (len <= 0) { len = 1; } // 3.初始化一些集合和对象。用于保存调用过程中出现的异常、记录调用了哪些节点 RpcException le = null; // last exception. List


           > invoked = new ArrayList


             >(copyInvokers.size()); // invoked invokers. Set

               providers = new HashSet

               (len); // 4.通过for循环完成重试，len=重试次数，成功则返回，失败则继续循环，否则抛出最后的异常 for (int i = 0; i < len; i++) { // 5.若循环次数大于1，则代表有过失败，则检验节点是否被销毁、传入的列表是否为空 if (i > 0) { checkWhetherDestroyed(); copyInvokers = list(invocation); // check again checkInvokers(copyInvokers, invocation); } // 6.调用select做负载均衡，得到要调用的节点，并记录在上述的集合中 Invoker

                 invoker = select(loadbalance, invocation, copyInvokers, invoked); invoked.add(invoker); RpcContext.getContext().setInvokers((List) invoked); try { // 7.远程调用 Result result = invoker.invoke(invocation); if (le != null && logger.isWarnEnabled()) { //... } return result; } catch (RpcException e) { //... } finally { providers.add(invoker.getUrl().getAddress()); } } throw new RpcException(....); }}

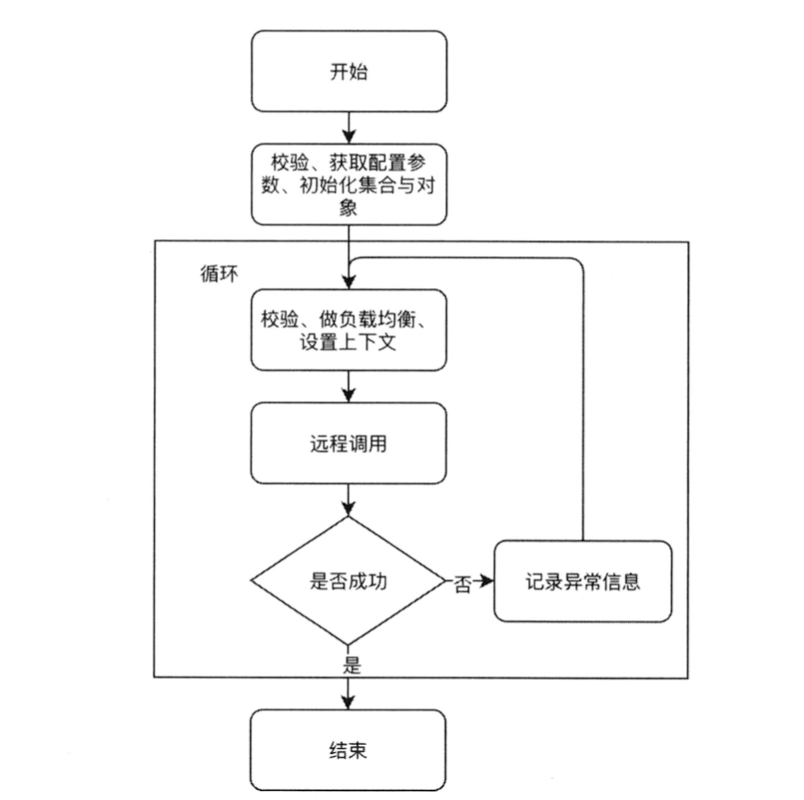

流程图如下：

Failfast策略

快速失败，当请求失败后，快速返回异常结果，不做任何重试。会对请求做负载均衡，通常使用在非幕等接口的调用上。

代码：

@Overridepublic Result doInvoke(Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {   	// 1.校验参数    checkInvokers(invokers, invocation);    // 2.负载均衡    Invoker

       invoker = select(loadbalance, invocation, invokers, null);    try {       	// 3.进行远程调用，若捕捉到异常，则封装成RpcException类进行返回。        return invoker.invoke(invocation);    } catch (Throwable e) {           if (e instanceof RpcException && ((RpcException) e).isBiz()) {    // biz exception.            throw (RpcException) e;        }        throw new RpcException(...);    }}

Failsafe策略

当出现异常时，直接忽略异常。会对请求做负载均衡。既然是忽略异常，那么这种调用则适用于不关心调用是否成功的一些功能。

代码：

@Overridepublic Result doInvoke(Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {       try {       	// 1.检查        checkInvokers(invokers, invocation);        // 2.负载均衡        Invoker

       invoker = select(loadbalance, invocation, invokers, null);        // 3.调用，若出现异常，则返回一个空的结果        return invoker.invoke(invocation);    } catch (Throwable e) {           logger.error("Failsafe ignore exception: " + e.getMessage(), e);        return AsyncRpcResult.newDefaultAsyncResult(null, null, invocation); // ignore    }}

Fallback策略

**请求失败后，会自动记录在失败队列中，并由一个定时线程池定时重试，适用于一些异步或最终一致性的请求。**请求会做负载均衡。

代码：

@Overrideprotected Result doInvoke(Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {       Invoker

       invoker = null;    try {       	// 1.检查        checkInvokers(invokers, invocation);        // 2.负载均衡        invoker = select(loadbalance, invocation, invokers, null);        // 3.远程调用        return invoker.invoke(invocation);    } catch (Throwable e) {           // 4.若出现异常，将invocation保存到重试集合addFailed中，并返回一个空的结果集。        // 定时线程池将addFailed集合中的失败请求拿出来进行重新请求，若成功则从集合中移除。        addFailed(loadbalance, invocation, invokers, invoker);        return AsyncRpcResult.newDefaultAsyncResult(null, null, invocation); // ignore    }}

Forking策略

同时调用多个相同的服务，只要其中一个返回，则立即返回结果。若所有请求都失败时，Forking才算失败

代码：

@Override@SuppressWarnings({   "unchecked", "rawtypes"})public Result doInvoke(final Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {       try {       	// 1.校验参数是否可用        checkInvokers(invokers, invocation);        // 初始化一个集合，用于保存真正要调用的Invoker列表。        final List


       > selected;        // 用户设置最大的并行数：forks        final int forks = getUrl().getParameter(FORKS_KEY, DEFAULT_FORKS);        final int timeout = getUrl().getParameter(TIMEOUT_KEY, DEFAULT_TIMEOUT);        if (forks <= 0 || forks >= invokers.size()) {               selected = invokers;        } else {           	// 2.获得最重要调用的Invoker列表            selected = new ArrayList<>(forks);            // selected.size()=实际可以调用的最大服务数，若
       <用户设置最大的并行数 则说明可用的服务数小于用户的设置，因此最终要调用的 invoker只能有selected.size()个 while (selected.size() < forks) { 循环调用负载均衡方法，不断得到可调用的invoker，加入到第一步中的invoker列表中。 invoker
         invoker = select(loadbalance, invocation, invokers, selected);                if (!selected.contains(invoker)) {                       //Avoid add the same invoker several times.                    selected.add(invoker);                }            }        }        // 3.调用前的准备工作。设置要调用的Invoker列表到RPC上下文        // 同时初始化一个异常计数器和一个阻塞队列，用于记录并行调用的结果        RpcContext.getContext().setInvokers((List) selected);        final AtomicInteger count = new AtomicInteger();        final BlockingQueue

流程图如下：

Broadcast策略

广播调用所有可用的服务，任意一个节点报错则报错。 不做负载均衡。

代码：

@Override@SuppressWarnings({   "unchecked", "rawtypes"})public Result doInvoke(final Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {   	// 1.校验参数并初始化一些对象，用于保存调用过程中产生的异常和结果信息等。    checkInvokers(invokers, invocation);    RpcContext.getContext().setInvokers((List) invokers);    RpcException exception = null;    Result result = null;    // 2.循环遍历所有Invoker,直接做RPC调用。    for (Invoker

       invoker : invokers) {           try {               result = invoker.invoke(invocation);        } catch (RpcException e) {           	// 若出错，则先进行日志的打印，只有最后才会抛出异常，最终会抛出最后一个节点的异常（异常会覆盖）            exception = e;            logger.warn(e.getMessage(), e);        } catch (Throwable e) {               exception = new RpcException(e.getMessage(), e);            logger.warn(e.getMessage(), e);        }    }    if (exception != null) {           throw exception;    }    return result;}

Available策略

**遍历所有服务列表，找到第一个可用的节点，直接请求并返回结果。**如果没有可用的节点，则直接抛出异常。不会做负载均衡。

代码（最简单的实现，即循环遍历）：

@Overridepublic Result doInvoke(Invocation invocation, List


     > invokers, LoadBalance loadbalance) throws RpcException {       for (Invoker

       invoker : invokers) {           if (invoker.isAvailable()) {               return invoker.invoke(invocation);        }    }    throw new RpcException("No provider available in " + invokers);}

二. 路由的实现

RouterFactory是一个SPI接口，没有设定默认值，来看下他的构造：

@SPIpublic interface RouterFactory {      	    @Adaptive("protocol")    //根据URL中的protocol参数确定要初始化哪一个具体的Router实现     Router getRouter(URL url);}

其实现有：

本文章主要从三个实现类来进行说明：

ConditionRouterFactory

FileRouterFactory

ScriptRouterFactory

RouterFactory的实现类基本上都非常简单，就是直接new出一个对应的路由类并返回（除了FileRouterFactory），例如：

public class ConditionRouterFactory implements RouterFactory {       public static final String NAME = "condition";    @Override    public Router getRouter(URL url) {           return new ConditionRouter(url);    }}

2.1 条件路由

参数规则

条件路由使用的协议是：condition://协议，例如：

”condition://0.0.0.0/com.fbo.BarService?category=routers&dynamic=false&rule=" + URL.encode(nhost = 10.20.153.10 => host = 10.20.153.11")

参数名称	含义
condition://	表示路由规则的类型，支持条件路由规则和脚本路由规则，可扩展，必填
0.0.0.0	表示对所有IP地址生效，如果只想对某个IP的生效，则填入具体IP，必填
com.fdo.BarService	表示只对指定服务生效，必填
category=routers	表示该数据为动态配置类型，必填
dynamic=false	表示该数据为持久数据，当注册方退出时，数据依然保存在注册中心，必填
enabled=true	覆盖规则是否生效，可不填，默认生效
fbrce=false	当路由结果为空时，是否强制执行，如果不强制执行，则路由结果为空的路由规则将自动失效，可不填，默认为false
runtime=false	是否在每次调用时执行路由规则，否则只在提供者地址列表变更时预先执行并缓存结果，调用时直接从缓存中获取路由结果。如果用了参数路由，则必须设为true。需要注意设置会影响调用的性能，可不填，默认为false
priority=l	路由规则的优先级，用于排序，优先级越大越靠前执行，可不填，默认为0
URL.encode(nhost = 10.20.153.10 => host = 10.20.153.11")	表示路由规则的内容，必填

案例：

method = find* => host = 192.168.237.130

所有调用find开头的方法都会被路由到IP为192.168.237.130的服务节点上。

=>之前的部分为消费者匹配条件，将所有参数和消费者的URL进行对比，当消费者满足匹配条件时，对该消费者执行后面的过滤规则。

=>之后的部分为提供者地址列表的过滤条件，消费者最终只获取过滤后的地址列表。

条件路由的实现

条件路由的实现，可以从上文的ConditionRouterFactory开始，可以看到其返回一个ConditionRouter对象，来看下他的构造函数：

public class ConditionRouter extends AbstractRouter {   	public ConditionRouter(URL url) {           this.url = url;        this.priority = url.getParameter(PRIORITY_KEY, 0);        this.force = url.getParameter(FORCE_KEY, false);        this.enabled = url.getParameter(ENABLED_KEY, true);        // 调用初始化方法        init(url.getParameterAndDecoded(RULE_KEY));    }    public void init(String rule) {           try {               if (rule == null || rule.trim().length() == 0) {                   throw new IllegalArgumentException("Illegal route rule!");            }            rule = rule.replace("consumer.", "").replace("provider.", "");            // 1.以=>为界，把规则分成两段，前面部分为whenRule,即消费者匹配条件            // ---后面部分为thenRule，即提供者地址列表的过滤条件。            int i = rule.indexOf("=>");            String whenRule = i < 0 ? null : rule.substring(0, i).trim();            String thenRule = i < 0 ? rule.trim() : rule.substring(i + 2).trim();            // 2.分别解析两个路由规则。调用parseRule方法。通过正则表达式不断循环匹配whenRule 和thenRule字符串            // parseRule（）方法简单地来说就是：根据key-value之间的分隔符对key-value做分类            // 比如  A=B   A&B   A!=B   A,B  这4种，最终的参数会被封装成一个个MatchPair对象，也就是这里的value            // MatchPair对象有两个作用：            // 1.通配符的匹配和占位符的赋值，MatchPair对象是内部类，里面只有一个isMatch方法，用于判断是否可以匹配规则            // 2.缓存规则，存放于Set集合中，一共有俩集合，一个存放匹配的规则，一个存放不匹配的规则。            Map

     when = StringUtils.isBlank(whenRule) || "true".equals(whenRule) ? new HashMap

     () : parseRule(whenRule);            Map

       then = StringUtils.isBlank(thenRule) || "false".equals(thenRule) ? null : parseRule(thenRule);            // NOTE: It should be determined on the business level whether the `When condition` can be empty or not.            this.whenCondition = when;            this.thenCondition = then;        } catch (ParseException e) {               throw new IllegalStateException(e.getMessage(), e);        }    }}

其次，路由的主要实现肯定是看具体子类的route（）方法了，该方法的主要功能是过滤出符合路由规则的Invoker列表，即做具体的条件匹配判断：

@Overridepublic

     List


      > route(List


        > invokers, URL url, Invocation invocation)        throws RpcException {        // 1. 各个参数的校验，比如规则是否启动？传入的Invoker列表是否为空？    if (!enabled) {           return invokers;    }    if (CollectionUtils.isEmpty(invokers)) {           return invokers;    }    try {       	 // 2.如果没有任何的whenRule匹配，即没有规则匹配。        if (!matchWhen(url, invocation)) {               return invokers;        }        List


          > result = new ArrayList


            >(); // 3.如果whenRule有匹配的，但是thenRule为空，即没有匹配上规则的Invoker，则返回空。 if (thenCondition == null) { logger.warn(...); return result; } for (Invoker

              invoker : invokers) { // 4.遍历Invoker列表，通过thenRule找出所有符合规则的Invoker加入集合 if (matchThen(invoker.getUrl(), url)) { result.add(invoker); } } if (!result.isEmpty()) { return result; } else if (force) { logger.warn(...); return result; } } catch (Throwable t) { logger.error("Failed to execute condition router rule: " + getUrl() + ", invokers: " + invokers + ", cause: " + t.getMessage(), t); } return invokers;}

2.2 文件路由

文件路由则是将规则写到文件中，URL中对应的key值则是文件的路径，主要功能就是将文件中的路由脚本读取出来并做解析。

其实现在工厂类本身：

public class FileRouterFactory implements RouterFactory {   	@Override    public Router getRouter(URL url) {           try {               // 1.把类型为file的protocol替换为script类型,例如：            // file:///d:/path/to/route.js?router=script ==> script:///d:/path/to/route.js?type=js&rule=

                String protocol = url.getParameter(ROUTER_KEY, ScriptRouterFactory.NAME);             // 2.解析文件的后缀名，后续用于匹配的对应脚本，比如e.g., js, groovy            String type = null;             String path = url.getPath();            if (path != null) {                   int i = path.lastIndexOf('.');                if (i > 0) {                       type = path.substring(i + 1);                }            }            // 3. 、读取文件            String rule = IOUtils.read(new FileReader(new File(url.getAbsolutePath())));            // FIXME: this code looks useless            boolean runtime = url.getParameter(RUNTIME_KEY, false);            // 4.生成路由工厂可以识别的URL，并将一些必要参数添加进去            URL script = URLBuilder.from(url)                    .setProtocol(protocol)                    .addParameter(TYPE_KEY, type)                    .addParameter(RUNTIME_KEY, runtime)                    .addParameterAndEncoded(RULE_KEY, rule)                    .build();			// 再次调用路由的工厂，由于前面配置了protocol为script类型，所以这里会使用脚本路由进行解析			// 具体方法的实现看2.3节            return routerFactory.getRouter(script);        } catch (IOException e) {               throw new IllegalStateException(e.getMessage(), e);        }    }}

2.3 脚本路由

public class ScriptRouter extends AbstractRouter {   	// 构造	public ScriptRouter(URL url) {           this.url = url;        this.priority = url.getParameter(PRIORITY_KEY, SCRIPT_ROUTER_DEFAULT_PRIORITY);		// 初始化脚本执行的引擎，根据脚本的类型，通过Java的ScriptEngineManager来创建不同的脚本执行器并缓存        engine = getEngine(url);        rule = getRule(url);        try {               Compilable compilable = (Compilable) engine;            function = compilable.compile(rule);        } catch (ScriptException e) {               logger.error("route error, rule has been ignored. rule: " + rule +                    ", url: " + RpcContext.getContext().getUrl(), e);        }    }	private ScriptEngine getEngine(URL url) {           String type = url.getParameter(TYPE_KEY, DEFAULT_SCRIPT_TYPE_KEY);        return ENGINES.computeIfAbsent(type, t -> {               ScriptEngine scriptEngine = new ScriptEngineManager().getEngineByName(type);            if (scriptEngine == null) {                   throw new IllegalStateException("unsupported route engine type: " + type);            }            return scriptEngine;        });    }	@Override    public

     List


      > route(List


        > invokers, URL url, Invocation invocation) throws RpcException {           try {           	// 1.构造需要传入到脚本的一些参数            Bindings bindings = createBindings(invokers, invocation);            if (function == null) {                   return invokers;            }            // 2. function.eval(bindings)执行脚本，用的是JDK脚本引擎            return getRoutedInvokers(function.eval(bindings));        } catch (ScriptException e) {               logger.error("route error, rule has been ignored. rule: " + rule + ", method:" +                    invocation.getMethodName() + ", url: " + RpcContext.getContext().getUrl(), e);            return invokers;        }    }}

三. 负载均衡的实现

大家可以回过头来看下上文中，在讲容错策略的时候，有这么一行代码：

Invoker

     invoker = select(loadbalance, invocation, invokers, null);

这里其实就是通过负载均衡来获得一个节点，我们知道，负载均衡和LoadBalance类有关，但是这里却不是直接用的他的方法：

@SPI(RandomLoadBalance.NAME)// 默认是按照权重设置随机概率做负载均衡，即随机负载均衡public interface LoadBalance {           @Adaptive("loadbalance")    // 可以在URL中通过loadbalance=xx来动态指定select时的负载均衡算法

     Invoker

      select(List


       > invokers, URL url, Invocation invocation) throws RpcException;}

类似路由，负载均衡也有一个抽象类来进行特性的封装和方法的实现：

粘滞连接

可用检测

避免重复调用

官方文档：粘滞连接用于有状态服务，尽可能让客户端总是向同一提供者发起调用，除非该提供者“挂了”，再连接另一台。
粘滞连接将自动开启延迟连接，以减少长连接数。
<dubbo:protocol name=Hdubbo" sticky=“true” />

一般来说，一个负载均衡的方法逻辑大概有4步：

检查URL中是否有配置粘滞连接，如果有则使用粘滞连接的Invoker。

通过ExtensionLoader获取负载均衡的具体实现，并通过负载均衡做节点的选择。（拓展点机制）

进行节点的重新选择（过滤不可用和已经调用过的节点，最终得到所有可用的节点）。

再次通过负载均衡选出一个节点然后返回，若找不到可用节点，则返回null。

本篇文章就讲比较常见的4种负载均衡（其他的都是后来的新特性）：

RandomLoadBalance：随机，按权重设置随机概率。

RoundRobinLoadBalance：轮询，按公约后的权重设置轮询比例。

LeastActiveLoadBalance：最少活跃调用数，如果活跃数相同则随机调用。

ConsistentHashLoadBalance（一致哈希）：一致性Hash,相同参数的请求总是发到同一提供者。

这几种跟上述的路由策略一样，都运用到了设计模式中的模板模式，即：抽象父类AbstractLoadBalance中已经将通用的逻辑实现完成了，但是留下了一个抽象的doSelect（）方法让子类去完成。

public abstract class AbstractLoadBalance implements LoadBalance {   	@Override    public

     Invoker

      select(List


       > invokers, URL url, Invocation invocation) {           if (CollectionUtils.isEmpty(invokers)) {               return null;        }        if (invokers.size() == 1) {               return invokers.get(0);        }        return doSelect(invokers, url, invocation);    }    protected abstract

         Invoker

          doSelect(List


           > invokers, URL url, Invocation invocation);}

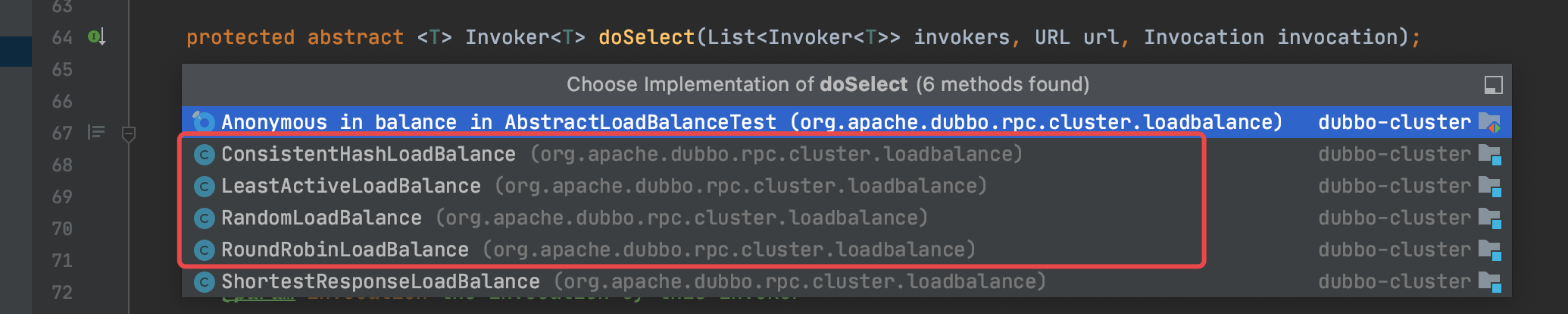

doSelect（）方法的实现子类：

3.1 Random负载均衡

代码如下：

@Overrideprotected

     Invoker

      doSelect(List


       > invokers, URL url, Invocation invocation) {       // Invoker列表中实例的数量    int length = invokers.size();    // 计算总权重并判断每个Invoker的权重是否一样，初始化为true    boolean sameWeight = true;    int[] weights = new int[length];    // 总权重    int totalWeight = 0;    // 遍历整个Invoker列表，求和总权重，并且对比每个Invoker的权重，判断所有的Invoker权重是否相同    for (int i = 0; i < length; i++) {           int weight = getWeight(invokers.get(i), invocation);        // Sum        totalWeight += weight;        // save for later use        weights[i] = totalWeight;        if (sameWeight && totalWeight != weight * (i + 1)) {               sameWeight = false;        }    }    // 如果权重不同，那么首先得到偏移值    if (totalWeight > 0 && !sameWeight) {           // 根据总权重计算出一个随机的偏移量        int offset = ThreadLocalRandom.current().nextInt(totalWeight);        // 遍历所有的Invoker，选中第一个权重大于该偏移量的Invoker并返回        for (int i = 0; i < length; i++) {               if (offset < weights[i]) {                   return invokers.get(i);            }        }    }    // If all invokers have the same weight value or totalWeight=0, return evenly.    return invokers.get(ThreadLocalRandom.current().nextInt(length));}

3.2 RoundRobin负载均衡

其实我们可以看出来，普通的Random算法，源码上可以发现，他要求每个节点的权重都是一样的。问题来了：如果有些节点的负载均衡能力很弱怎么办？

因此实际上我们还应该根据节点的能力来进行权重的干预。权重的轮询又分为：

普通权重轮询（会造成某个节点会突然被频繁选中，导致某个节点的流量暴增）

平滑权重轮询（在轮询时会穿插选择其他的节点，让整个服务器的选择过程比较均匀）

@Overrideprotected

     Invoker

      doSelect(List


       > invokers, URL url, Invocation invocation) {       String key = invokers.get(0).getUrl().getServiceKey() + "." + invocation.getMethodName();    // 1.初始化权重缓存map。以每个Invoker的URL为key。WeightedRoundRobin类作为其value    // 同时将map保存到全局集合methodWeightMap中，其key：接口+方法名    // WeightedRoundRobin封装了每个Invoker的权重，对象中保存了三个属性    /**     * protected static class WeightedRoundRobin {     *         private int weight;// Invoker设定的权重     * 		   // 考虑到并发场景下某个Invoker会被 同时选中，表示该节点被所有线程选中的权重总和     *         private AtomicLong current = new AtomicLong(0);     * 		   // 最后一次更新的时间，用于后续缓存超时的判断     *         private long lastUpdate;     * }     */    ConcurrentMap

         map = methodWeightMap.computeIfAbsent(key, k -> new ConcurrentHashMap<>());    int totalWeight = 0;    long maxCurrent = Long.MIN_VALUE;    long now = System.currentTimeMillis();    Invoker

          selectedInvoker = null; WeightedRoundRobin selectedWRR = null; // 2.遍历所有Invoker for (Invoker

           invoker : invokers) { String identifyString = invoker.getUrl().toIdentityString(); int weight = getWeight(invoker, invocation); // 将每个Invoker的数据进行填充，存储于上述的map中（一开始为null） // 同时获取每个Invoker的预热权重 WeightedRoundRobin weightedRoundRobin = map.computeIfAbsent(identifyString, k -> { WeightedRoundRobin wrr = new WeightedRoundRobin(); wrr.setWeight(weight); return wrr; }); // 如果预热权重和Invoker设置的权重不相等，则说明还在预热阶段，此时将预热权重进行替换 if (weight != weightedRoundRobin.getWeight()) { weightedRoundRobin.setWeight(weight); } // 3.紧接着进行平滑轮询，每个Invoker把权重加到自己的current属性上，并更新当前的时间 // 同时累加每个Invoker的权重到总权重中，遍历完成后选出current最大的作为最重要调用的节点 long cur = weightedRoundRobin.increaseCurrent(); weightedRoundRobin.setLastUpdate(now); if (cur > maxCurrent) { maxCurrent = cur; selectedInvoker = invoker; selectedWRR = weightedRoundRobin; } totalWeight += weight; } // 4.清除已经没有使用的缓存节点 if (invokers.size() != map.size()) { map.entrySet().removeIf(item -> now - item.getValue().getLastUpdate() > RECYCLE_PERIOD); } if (selectedInvoker != null) { selectedWRR.sel(totalWeight); return selectedInvoker; } // should not happen here return invokers.get(0);}

3.3 LeastActive负载均衡

该算法会记录下每个Invoker的活跃数，每次只从活跃数最少的Invoker里选一个节点。该算法是随机算法的升级版，但是该算法需要配合ActiveLimitFilter过滤器来计算每个接口方法的活跃数（本质）。

@Overrideprotected

     Invoker

      doSelect(List


       > invokers, URL url, Invocation invocation) {       // 1.初始化各类计数器    int length = invokers.size();    // 最小活跃数计数起    int leastActive = -1;    // 总权重计数器    int leastCount = 0;    // 具有相同最小活动值（leastractive）的调用程序的索引    int[] leastIndexes = new int[length];    // 权重集合    int[] weights = new int[length];    // 所有最不活跃的调用程序的预热权重之和    int totalWeight = 0;    // 最不活跃的调用程序的权重    int firstWeight = 0;    // 每个最不活跃的调用程序都有相同的权重值？类似于随机算法中的那个布尔变量    boolean sameWeight = true;    // Filter out all the least active invokers    for (int i = 0; i < length; i++) {           Invoker

         invoker = invokers.get(i);        // Get the active number of the invoker        int active = RpcStatus.getStatus(invoker.getUrl(), invocation.getMethodName()).getActive();        // Get the weight of the invoker's configuration. The default value is 100.        int afterWarmup = getWeight(invoker, invocation);        // save for later use        weights[i] = afterWarmup;        // 第一次，或者发现有更小的活跃数时        if (leastActive == -1 || active < leastActive) {               // 此时不管是第一次还是因为有更小的活跃数，之前的计数都要重新开始            // 这里就是将之前的计数进行置空，因为我们只需要计算最小的活跃数        } 		// 当前Invoker的活跃数如果与计数相同的话，说明有n个Invoker都是最小计数		// 那么将他们全部保存到集合中，后续就从中根据权重来选择一个节点		else if (active == leastActive) {               // Record the index of the least active invoker in leastIndexes order            leastIndexes[leastCount++] = i;            // Accumulate the total weight of the least active invoker            totalWeight += afterWarmup;            // If every invoker has the same weight?            if (sameWeight && afterWarmup != firstWeight) {                   sameWeight = false;            }        }    }    // 如果只有一个Invoker则直接返回    if (leastCount == 1) {           // If we got exactly one invoker having the least active value, return this invoker directly.        return invokers.get(leastIndexes[0]);    }    // 如果权重不一样，则使用和Random负载均衡一样的权重算法找到一个Invoker并返回    if (!sameWeight && totalWeight > 0) {           // If (not every invoker has the same weight & at least one invoker's weight>0), select randomly based on         // totalWeight.        int offsetWeight = ThreadLocalRandom.current().nextInt(totalWeight);        // Return a invoker based on the random value.        for (int i = 0; i < leastCount; i++) {               int leastIndex = leastIndexes[i];            offsetWeight -= weights[leastIndex];            if (offsetWeight < 0) {                   return invokers.get(leastIndex);            }        }    }    // 如果权重相同，则直接随机选一个返回    return invokers.get(leastIndexes[ThreadLocalRandom.current().nextInt(leastCount)]);}

注：最少活跃的计数是如何知道的？

在ActiveLimitFilter中，只要进来一个请求，该方法的调用的计数就会原子性+1。

而整个Invoker的调用过程中，包含在try-catch-finally语句块中，最后的finally块中，都会将计数进行原子性的-1。那么可以通过该计数器来得到活跃数。

3.4 ConsistentHash负载均衡

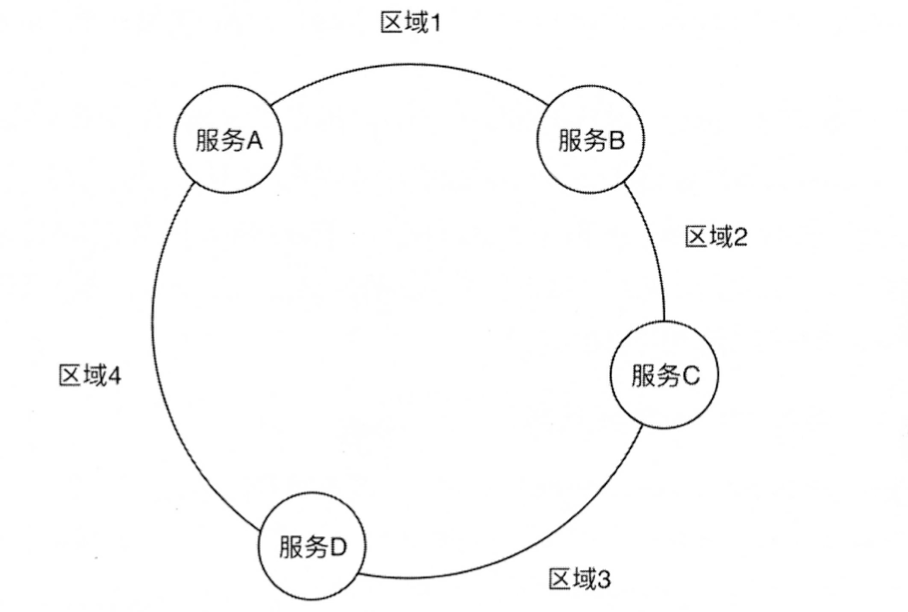

ConsistentHash也就是一致哈希，可以让参数相同的请求每次都路由到相同的机器上。 可以让请求相对平均，普通的一致性Hash的示意图如下：

将每个服务节点散列到环形上，然后将请求的客户端散列到环上。

顺时针往前找到的第一个可用节点就是需要调用的节点。

但是这种普通的哈希有一定的局限性，也就是其散列不一定均匀，容易造成某些节点压力过大。而Dubbo框架使用了优化过的Ketama 一致性Hash，通过创建虚拟节点的方式让节点的分布更加均匀。

来看下其代码：

@Overrideprotected

     Invoker

      doSelect(List


       > invokers, URL url, Invocation invocation) {   	// 1.获得方法名    String methodName = RpcUtils.getMethodName(invocation);    // 2.以接口名+方法名作为key    String key = invokers.get(0).getUrl().getServiceKey() + "." + methodName;    // 3.将所有可以调用的Invoker列表进行hash    int invokersHashCode = invokers.hashCode();    // 4.现在Invoker列表的Hash码和之前的不一样（第三步），说明Invoker列表已经发生了变化，则重新创建Selector    ConsistentHashSelector

         selector = (ConsistentHashSelector

         ) selectors.get(key); if (selector == null || selector.identityHashCode != invokersHashCode) { selectors.put(key, new ConsistentHashSelector

          (invokers, methodName, invokersHashCode)); // 5.通过selector来获得一个调用的Invoker selector = (ConsistentHashSelector

           ) selectors.get(key); } return selector.select(invocation);}

再来看下核心的ConsistentHashSelector选择器，来看下他的初始化过程（构造）：

可以看出散列的环形是通过一个TreeMap来实现的。

并且所有的真实、虚拟节点都会放到TreeMap中

将节点的IP做MD5操作然后作为节点的唯一标识，再对标识做Hash得到TreeMap的key。

最后将可以调用的节点作为TreeMap的value

ConsistentHashSelector(List


     > invokers, String methodName, int identityHashCode) {       this.virtualInvokers = new TreeMap

      >();    this.identityHashCode = identityHashCode;    URL url = invokers.get(0).getUrl();    this.replicaNumber = url.getMethodParameter(methodName, HASH_NODES, 160);    String[] index = COMMA_SPLIT_PATTERN.split(url.getMethodParameter(methodName, HASH_ARGUMENTS, "0"));    argumentIndex = new int[index.length];    for (int i = 0; i < index.length; i++) {           argumentIndex[i] = Integer.parseInt(index[i]);    }    // 遍历所有节点    for (Invoker

        invoker : invokers) {       	// 得到每个节点的IP        String address = invoker.getUrl().getAddress();        // repiicaNumber是生成的虚拟节点数量，默认160个        for (int i = 0; i < replicaNumber / 4; i++) {           	// 以IP+递增数字做MD5,以此作为节点标识            byte[] digest = Bytes.getMD5(address + i);            for (int h = 0; h < 4; h++) {               	// 将节点的IP做MD5操作然后作为节点的唯一标识，再对标识做Hash得到TreeMap的key。            	// Invoker作为value                long m = hash(digest, h);                virtualInvokers.put(m, invoker);            }        }    }}

那么客户端在调用的时候，只需要对请求的参数做MD5即可。

由于TreeMap是有序的树形结构，所以我们可以调用TreeMap的ceilingEntry（）方法。

用于返回一个大于或等于当前给定key的Entry。从而达到顺时针往前找的效果。

如果找不到，则使用firstEntry返回第一个节点。

到这里文章就结束了，后期准备再学习下Dubbo的扩展点机制。加油😝
