配置电路模块_JTAG接口

发布日期：2021-05-07 14:37:16 浏览次数：16 分类：技术文章

本文共 623 字，大约阅读时间需要 2 分钟。

➕------------------------------------------➕

@/"

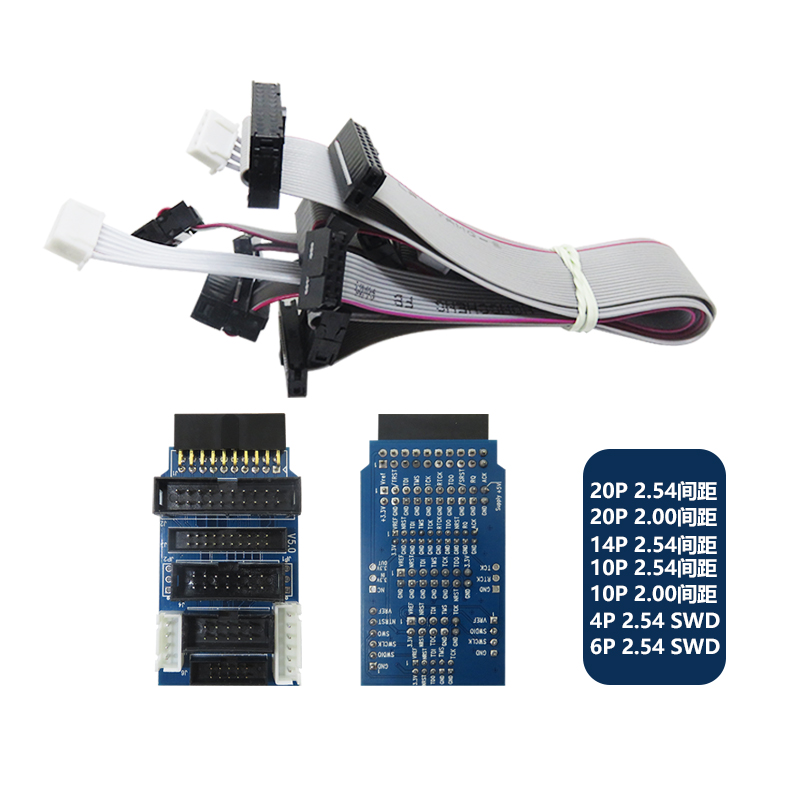

1> 转接板

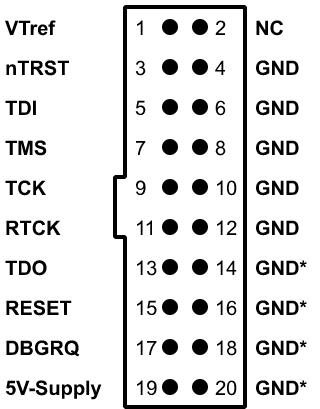

1.1> 20Pin 引脚定义

引脚号	名称	引脚号	名称
1	VTref	2	GND
3	nTRST	4	GND
5	TDI	6	GND
7	TMS	8	GND
9	TCK	10	GND
11	RTCK	12	GND
13	TDO	14	GND
15	NRST	16	GND
17	DBGRQ	18	GND
19	5V-Supply	20	GND

1.2> 14Pin 引脚定义

引脚号	名称	引脚号	名称
1	VTref	2	GND
3	nTRST	4	GND
5	TDI	6	GND
7	TMS	8	GND
9	TCK	10	GND
11	TDO	12	nRST
13	VTref	14	GND

1.3> 10Pin 引脚定义

引脚号	名称	引脚号	名称
1	VTref	2	VTref
3	nTRST	4	nRST
5	TDI	6	TDO
7	TMS	8	RTCK
9	TCK	10	GND

1.4> SW_6Pin 引脚定义

引脚号	名称
1	Vtref
2	SWDIO
3	SWCLK
4	SWO
5	nRST
6	GND

1.5> SW_4Pin 引脚定义

引脚号	名称
1	VTref
2	SWDIO
3	SWCLK
4	GND
