DW06、DW07 锂电保护IC手册电路，锂电池过充过放过流短路保护芯片电路
发布日期：2021-05-07 13:31:54
浏览次数：20
分类：精选文章
本文共 279 字，大约阅读时间需要 1 分钟。
DW06、DW07 为单节锂电的保护芯片，提供 过充过放、过流短路等保护功能。
单芯片内部集成 50mΩ的MOSFET，SOT-23-6封装（SOT-363），适合狭小空间。
静态功耗非常低，正常工作电路3.8uA。
DW06 与 DW07 的电路一致、区别的是 过充过放等检测电压不同。
两者的过流保护电压相同，均为 3A。估计内部是用 MOS的50mΩ内阻做的过流检测，150mV / 50mΩ = 3A

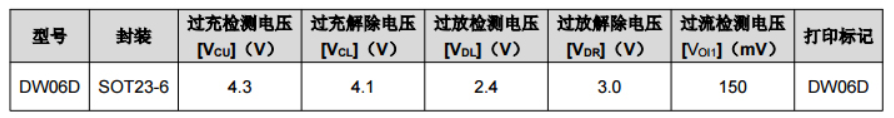

DW06D：

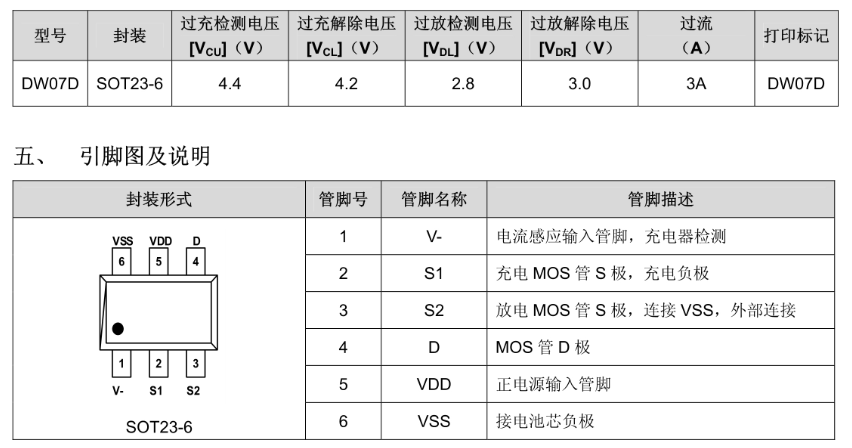

DW07D：

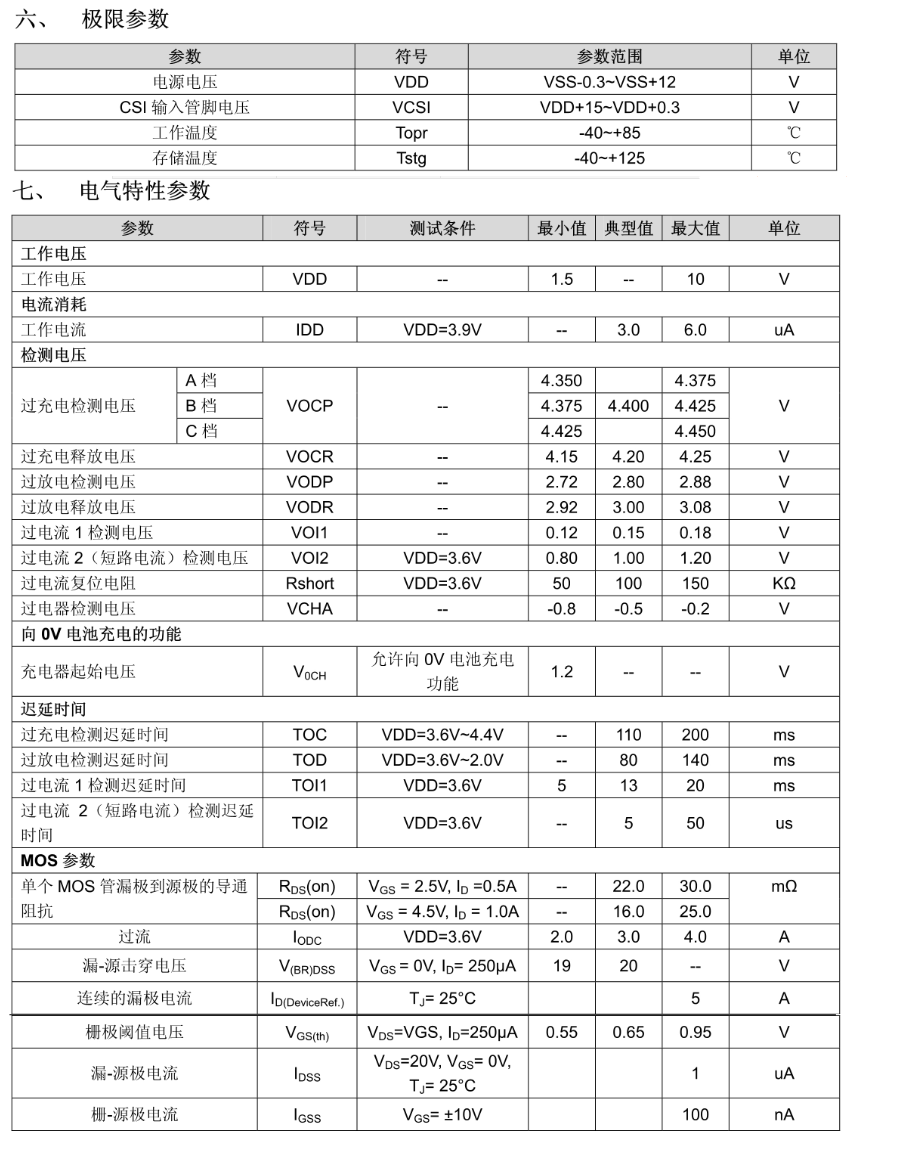

电气参数：

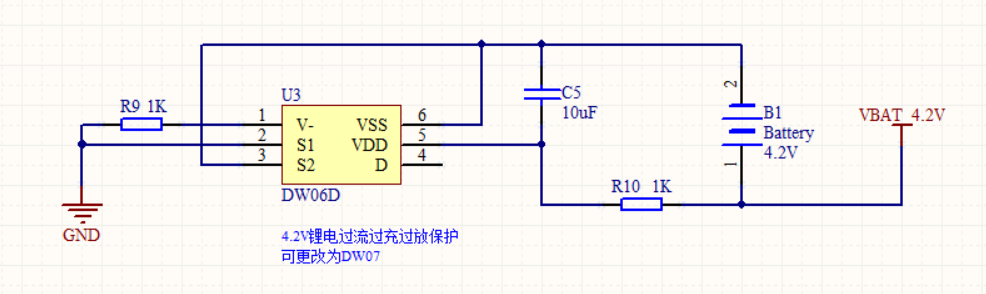

应用电路：

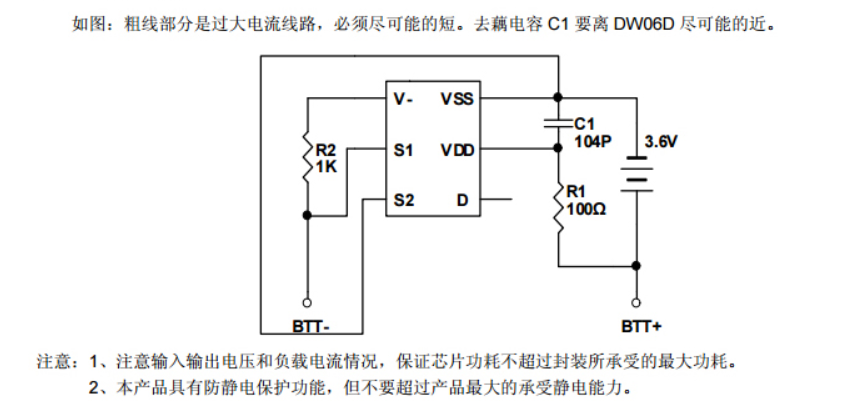

上电异常处理：（如果电路如上图，连接正确，基本不会出现这种情况。如果电路出错，可用这种方式检查）
