LCD2864 T 串行通信 STM32 MSP430 单片机 显示屏 显示测试程序
发布日期:2021-05-07 10:27:16 浏览次数:16 分类:精选文章

本文共 5658 字,大约阅读时间需要 18 分钟。

文章目录

动机

并行通信单片机需要用很多引脚连接LCD12864。串行可以最少只用2根通信引脚就能让显示屏显示。

接线描述

  • 12864液晶串行显示测试程序
  • 第 1脚 VSS -------- GND
  • 第 2脚 VCC -------- 3.3V/5V
  • 第 3脚 V0 -------- 对比度调节 可不接 LCD12864背面自带一个
  • 第 4脚 RS/CS -------- 3.3V。接高电平直接片选上。
  • 第 5脚 RW/SID -------- PA12 通信引脚
  • 第 6脚 EN/SCLK -------- PA15 通信引脚
  • 第15脚 PSB -------- 接GND。接低电平表示串行通信,接高电平表示并行通信。
  • 第17脚 RST -------- 不接或者接高电平。低电平会导致复位。
  • 第19脚 LEDA -------- 3.3V/5V
  • 第20脚 LEDK -------- GND
  • 其余引脚悬空。
  • 并不是所有的12864都支持串口,程序不行就考虑是不是买到次品了

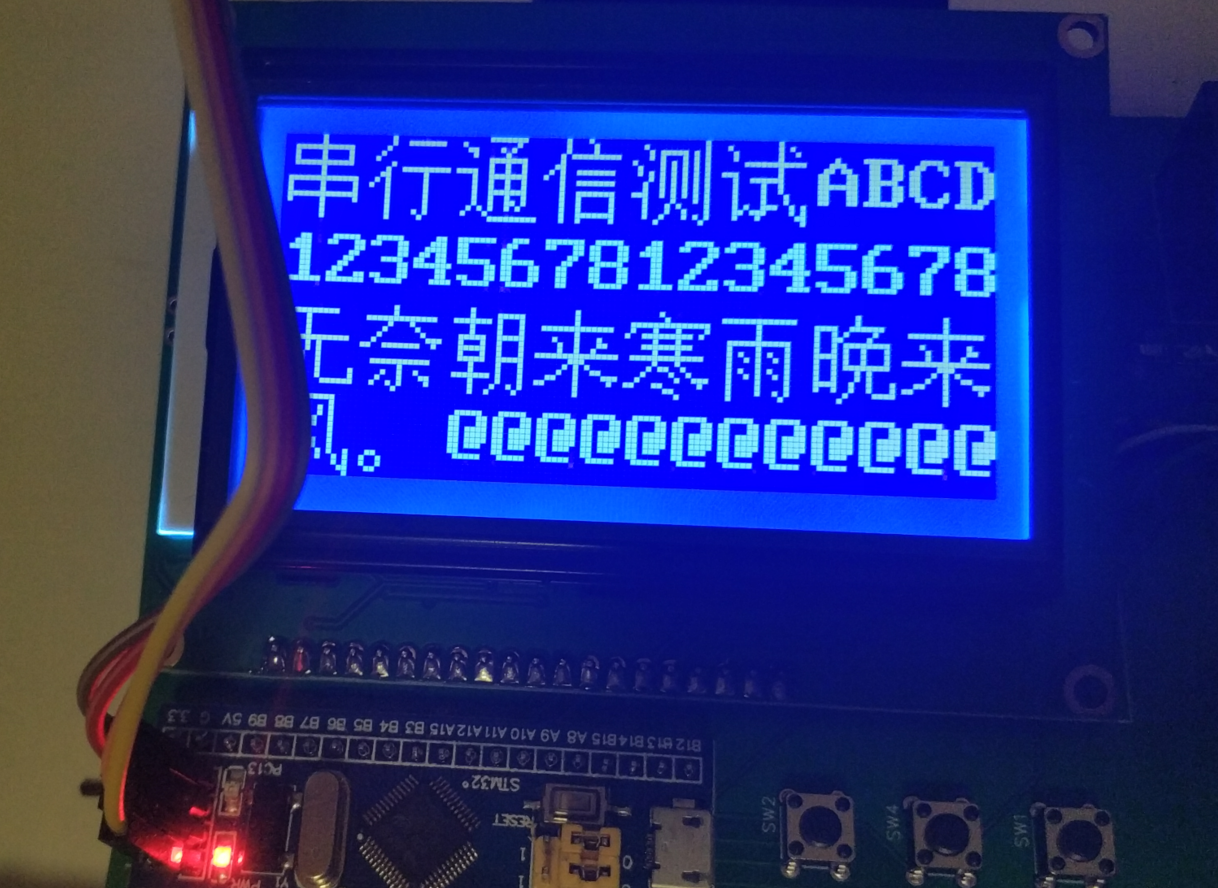

效果

在这里插入图片描述

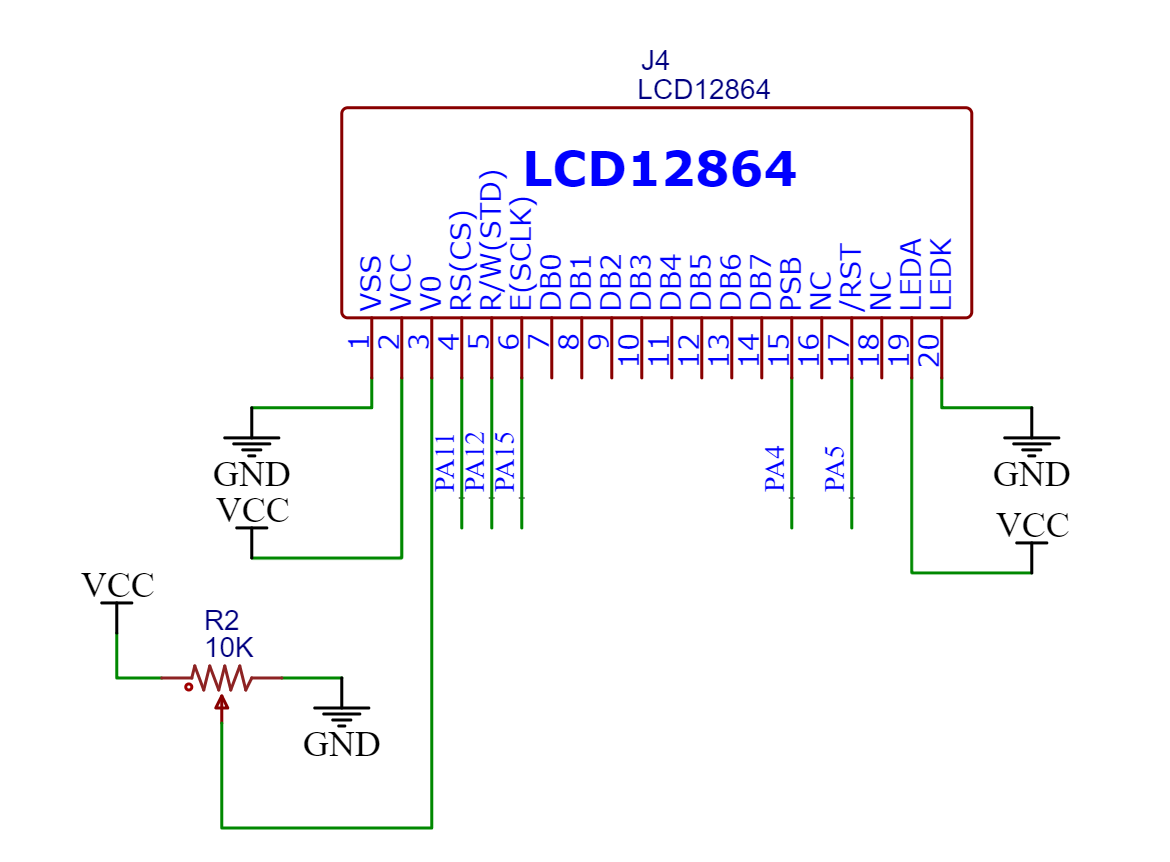

原理图

在这里插入图片描述

main.c

#include "sys.h"#include "delay.h"#include "usart.h"#include "lcd12864.h"int main( void ){   	NVIC_PriorityGroupConfig( NVIC_PriorityGroup_2 );                                               /* 设置NVIC中断分组2:2位抢占优先级,2位响应优先级 */	delay_init();                                                                                   /* 延时函数初始化 */	RCC_APB2PeriphClockCmd( RCC_APB2Periph_AFIO, ENABLE );	GPIO_PinRemapConfig( GPIO_Remap_SWJ_JTAGDisable, ENABLE );                                      /* 关闭jtag,使能SWD,可以用SWD模式调试 */	Lcd_Init();	LCD_Display_Words( 0, 0, "串行通信测试ABCD" );	LCD_Display_Words( 1, 0, "1234567812345678" );	LCD_Display_Words( 2, 0, "无奈朝来寒雨晚来" );	LCD_Display_Words( 3, 0, "风。@@@@@@@@@@@@" );	while ( 1 )	{   	}}

lcd12864.c

#include "lcd12864.h"#include "delay.h"/* * 12864液晶串行显示测试程序 * 第 1脚 VSS       -------- GND * 第 2脚 VCC       -------- 3.3V/5V * 第 3脚 V0        -------- 对比度调节 可不接 LCD12864背面自带一个 * 第 4脚 RS/CS     -------- 3.3V。接高电平直接片选上。 * 第 5脚 RW/SID    -------- PA12 通信引脚 * 第 6脚 EN/SCLK   -------- PA15 通信引脚 * 第15脚 PSB       -------- 接GND。接低电平表示串行通信,接高电平表示并行通信。 * 第17脚 RST       -------- 不接或者接高电平。低电平会导致复位。 * 第19脚 LEDA      -------- 3.3V/5V * 第20脚 LEDK      -------- GND * 其余引脚悬空。 * 并不是所有的12864都支持串口,程序不行就考虑是不是买到次品了 * */#define LCDCS	PAout( 11 )#define LCDPSB	PAout( 4 )#define LCDRST	PAout( 5 )void lcd_GPIO_init(){   	GPIO_InitTypeDef GPIO_InitStructure;	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE );	/* GPIOE0,E1初始化设置 */	GPIO_InitStructure.GPIO_Pin	= GPIO_Pin_11 | GPIO_Pin_12 | GPIO_Pin_15 | GPIO_Pin_4 | GPIO_Pin_5;	GPIO_InitStructure.GPIO_Mode	= GPIO_Mode_Out_PP;	GPIO_InitStructure.GPIO_Speed	= GPIO_Speed_50MHz;     /* 100MHz */	GPIO_Init( GPIOA, &GPIO_InitStructure );                /* 初始化 */	SID	= 1;	SCLK	= 1;	LCDCS	= 1;	LCDPSB	= 0;	LCDRST	= 1;}/* 字符显示RAM地址    4行8列 */u8 LCD_addr[4][8] = {   	{    0x80, 0x81, 0x82, 0x83, 0x84, 0x85, 0x86, 0x87 },     /* 第一行 */	{    0x90, 0x91, 0x92, 0x93, 0x94, 0x95, 0x96, 0x97 },     /* 第二行 */	{    0x88, 0x89, 0x8A, 0x8B, 0x8C, 0x8D, 0x8E, 0x8F },     /* 第三行 */	{    0x98, 0x99, 0x9A, 0x9B, 0x9C, 0x9D, 0x9E, 0x9F } /* 第四行 */};/* LCD串行发送一个字节 */void SendByte( u8 byte ){   	u8 i;	for ( i = 0; i < 8; i++ )	{   		if ( (byte << i) & 0x80 )       /* 0x80(1000 0000)  只会保留最高位 */		{   			SID = 1;                /* 引脚输出高电平,代表发送1 */		}else {   			SID = 0;                /* 引脚输出低电平,代表发送0 */		}		SCLK = 0;                       /* 时钟线置低  允许SID变化 */		delay_us( 5 );                  /* 延时使数据写入 */		SCLK = 1;                       /* 拉高时钟,让从机读SID */	}}/* LCD写指令 */void Lcd_WriteCmd( u8 Cmd ){   	delay_ms( 1 );          /* 由于我们没有写LCD正忙的检测,所以直接延时1ms,使每次写入数据或指令间隔大于1ms 便可不用写忙状态检测 */	SendByte( WRITE_CMD );  /* 11111,RW(0),RS(0),0 */	SendByte( 0xf0 & Cmd ); /* 高四位 */	SendByte( Cmd << 4 );   /* 低四位(先执行<<) */}/* LCD写数据 */void Lcd_WriteData( u8 Dat ){   	delay_ms( 1 );	SendByte( WRITE_DAT );          /* 11111,RW(0),RS(1),0 */	SendByte( 0xf0 & Dat );         /* 高四位 */	SendByte( Dat << 4 );           /* 低四位(先执行<<) */}/* LCD初始化 */void Lcd_Init( void ){   	lcd_GPIO_init();	delay_ms( 50 );                 /* 等待液晶自检(延时>40ms) */	Lcd_WriteCmd( 0x30 );           /* 功能设定:选择基本指令集 */	delay_ms( 1 );                  /* 延时>100us */	Lcd_WriteCmd( 0x30 );           /* 功能设定:选择8bit数据流 */	delay_ms( 1 );                  /* 延时>37us */	Lcd_WriteCmd( 0x0c );           /* 开显示 */	delay_ms( 1 );                  /* 延时>100us */	Lcd_WriteCmd( 0x01 );           /* 清除显示,并且设定地址指针为00H */	delay_ms( 30 );                 /* 延时>10ms */	Lcd_WriteCmd( 0x06 );           /* 进入设定点,初始化完成 */}/* 显示字符或汉字  x: row(0~3)  y: line(0~7)  str: 要显示的字符或汉字 */void LCD_Display_Words( uint8_t x, uint8_t y, uint8_t*str ){   	Lcd_WriteCmd( LCD_addr[x][y] ); /* 写初始光标位置 */	while ( *str > 0 )	{   		Lcd_WriteData( *str );  /* 写数据 */		str++;	}}/* 显示图片 *pic   图片地址 */void LCD_Display_Picture( uint8_t *img ){   	uint8_t x, y, i;	Lcd_WriteCmd( 0x34 );                                   /* 切换到扩充指令 */	Lcd_WriteCmd( 0x34 );                                   /* 关闭图形显示 */	for ( i = 0; i < 1; i++ )                               /*上下屏写入 */	{   		for ( y = 0; y < 32; y++ )                      /* 垂直Y写32次 */		{   			for ( x = 0; x < 8; x++ )               /* 横向X写8次 */			{   				Lcd_WriteCmd( 0x80 + y );       /* 行地址 */				Lcd_WriteCmd( 0x80 + x + i );   /* 列地址 */				Lcd_WriteData( *img++ );        /* 写高位字节数据 D15-D8 */				Lcd_WriteData( *img++ );        /* 写低位字节数据 D7-D0 */			}		}	}	Lcd_WriteCmd( 0x36 );                                   /* 打开图形显示 */	Lcd_WriteCmd( 0x30 );                                   /* 切换回基本指令 */}/* 清屏函数 */void LCD_Clear( void ){   	Lcd_WriteCmd( 0x01 );                                   /* 清屏指令 */	delay_ms( 2 );                                          /* 延时以待液晶稳定【至少1.6ms】 */}

lcd12864.h

#ifndef __lcd12864_H_#define __lcd12864_H_#include "sys.h"#define WRITE_CMD	0xF8    /* 写命令 */#define WRITE_DAT	0xFA    /* 写数据 */#define SID	PAout( 12 )     /* SID引脚设置 */#define SCLK	PAout( 15 )     /* SCLK引脚设置 */void lcd_GPIO_init( void );void Lcd_Init( void );void SendByte( u8 Dbyte );void LCD_Clear( void );void LCD_Display_Words( uint8_t x, uint8_t y, uint8_t*str );void LCD_Display_Picture( uint8_t *img );void Lcd_WriteData( u8 Dat );void Lcd_WriteCmd( u8 Cmd );#endif
