静态路由原理与配置

路由概述

从源主机到目标主机的转发过程。能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备就是路由器。

路由器的工作原理

根据路由表转发数据

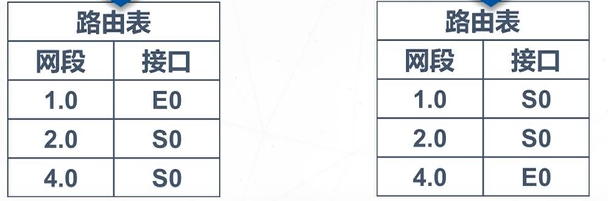

路由表的形成

路由器中维护的路由条目的集合 路由器根据路由表做路径选择

直连网段：配置ip地址，端口up状态，形成直连路由

非直连网段：对于非直连的网段，需要静态路由或动态路由，将网段添加到路由表中

静态路由

由于管理员手工配置的，是单向的

优点是精确性高，缺点是缺乏灵活性

默认路由

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口

路由器转发数据包的封装过程

源目的址变化

路由器在转发数据包过程中ip始终不变，mac地址始终在变

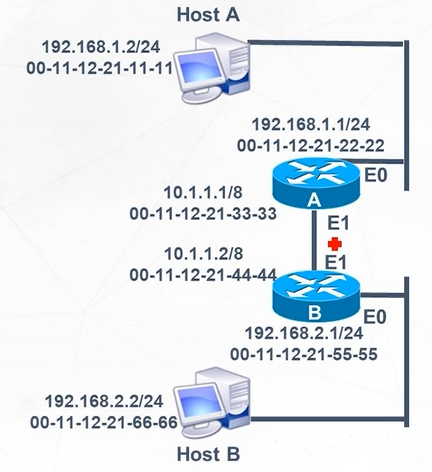

主机A再往主机B发送数据中，主机A将上层数据封装先经过E0口（网关），此时主机A并不知道路由A的mac地址，这是进行第一次mac地址请求。这是网关E0会回复请求将mac地址发送给主机A，并且双方都会保存对方ip和mac地址关系在各自的arp中。数据到达路由器A时，路由器A会查找路由表进行转发，这时会将之前的数据包进行解封装，识别后再次封装发送到路由器B的网关E1口。路由器B收到后也会进行一次解封装，此时路由器B并不知道主机B的mac地址，路由器B向主机B进行一次请求，同时将数据进行一次封装发送给主机B。这个过程进行了三次封装两次解封装。

交换与路由对比

路由工作在网络层：根据路由表转发数据 路由选择 路由转发

交换工作在数据链路层：根据mac地址表转发数据 硬件转发

配置

[huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.12.1

静态路由 目的网段 子网掩码 下一跳

[huawei]ip route-static 192.168.10.0 255.255.255.0 192.168.12.1{第一个ip地址是目的ip加子网掩码，第二个是下一跳网段入口ip地址}

查看路由表

[huawei]display ip routing-table

[r1]ip route-static 192.168.10.0 24 11.0.0.2 //<主>优先级默认值60（越小越优先）

[r1]ip route-static 192.168.10.0 24 12.0.0.2 preference 70 //配置浮动路由用于备份

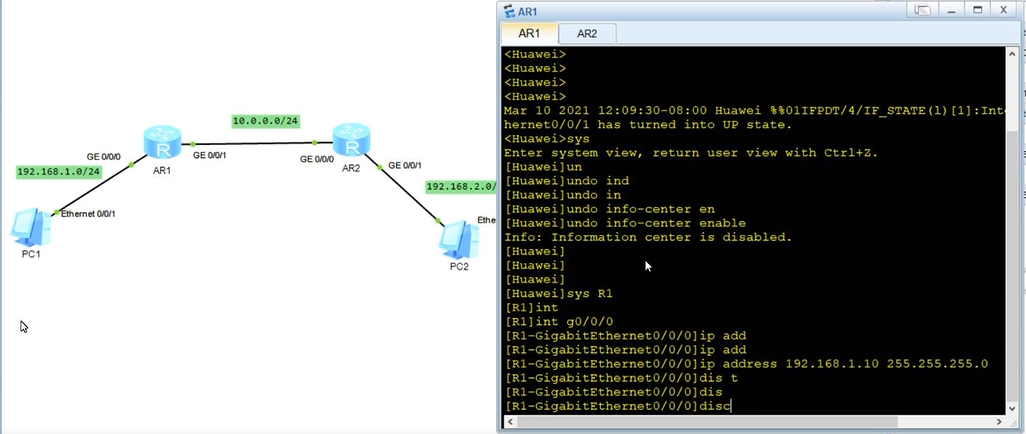

R1：输入sys（enter system view,return user view with ctrl+z)进入模式

un(undo info-center enable )关闭提示（这一步可以根据自己需要使用）

sys r1改名

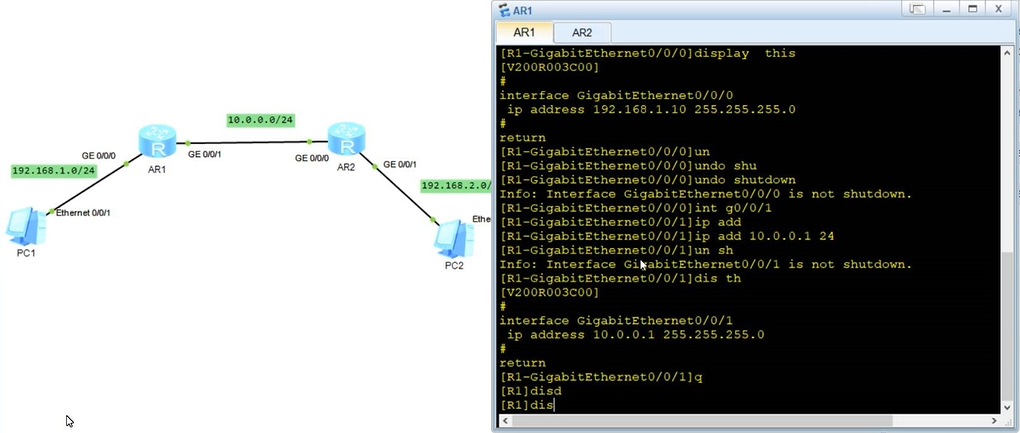

int g0/0/0（进入接口）

ip address 192.168.1.10 255.255.255.0（设置ip地址）

un（undo shutdown）不要关闭（防止时间长自动关闭）

int g0/0/1(进入接口)

ip add 10.0.0.1 24（设置ip地址）

q(退出)

R2：sys 进入模式

sys r2改名

int g0/0/0

ip add 10.0.0.2 24

un sh

int g0/0/1

ip add 192.168.2.2 24

un sh

q

设置pc1的ip地址，子网掩码，网关 点击应用开启使用

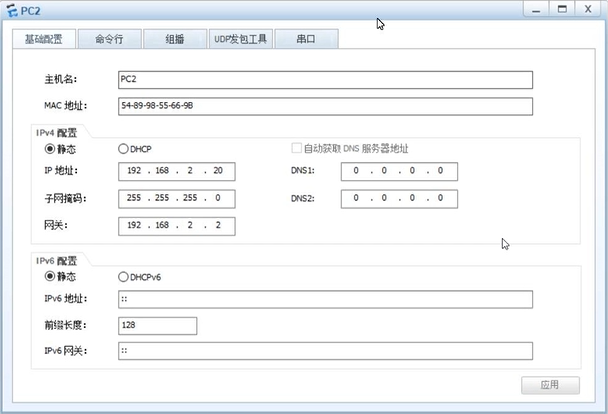

设置pc2ip地址，子网掩码，网关 点击应用

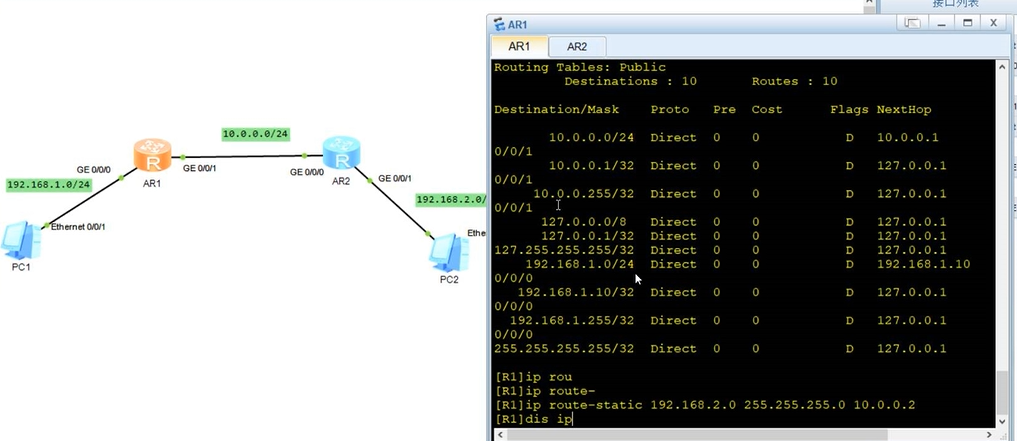

R1：ip route-static 192.168.2.0 255.255.255.0 10.0.0.2

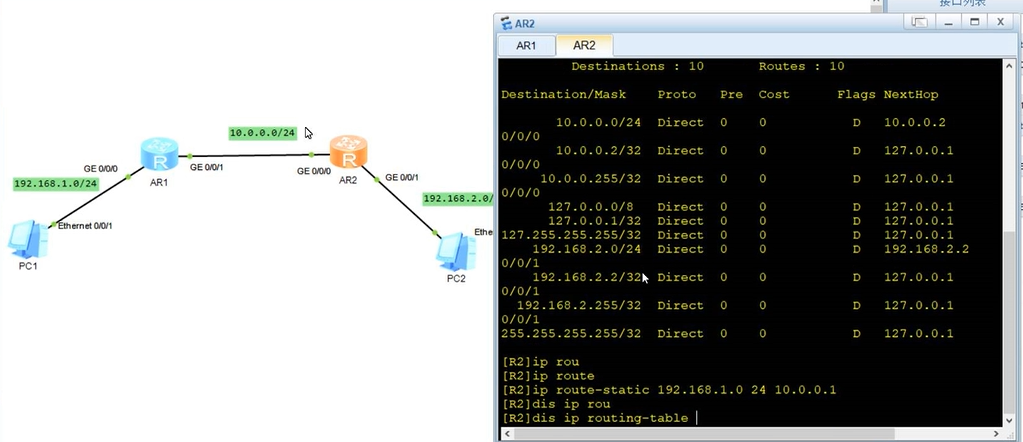

R2:ip route-static 192.168.1.0 24 10.0.0.1

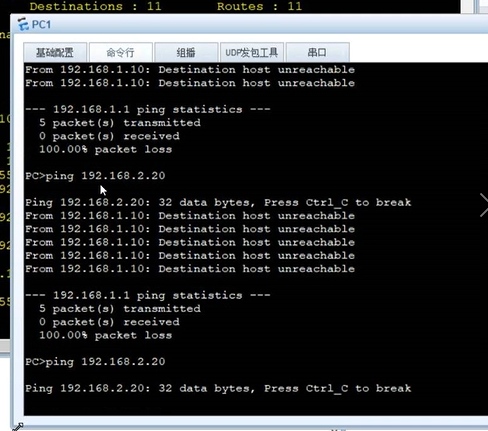

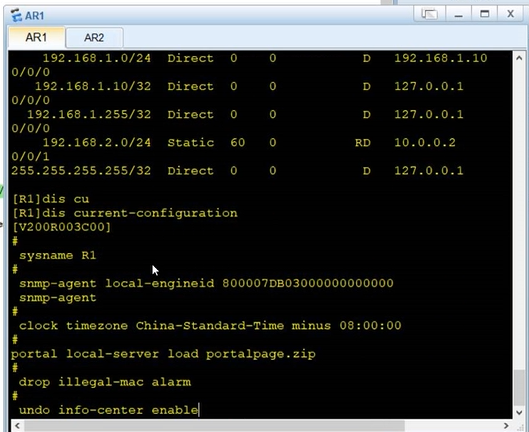

这时发现ping不通，于是我们可以输入：dis current-configuration 进行查看

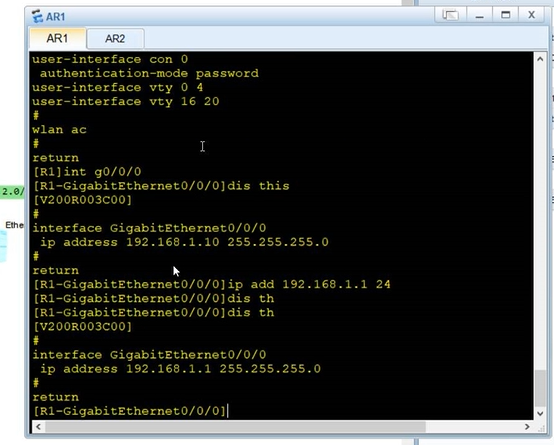

发现ar1中网址配错了，于是将其更改过来

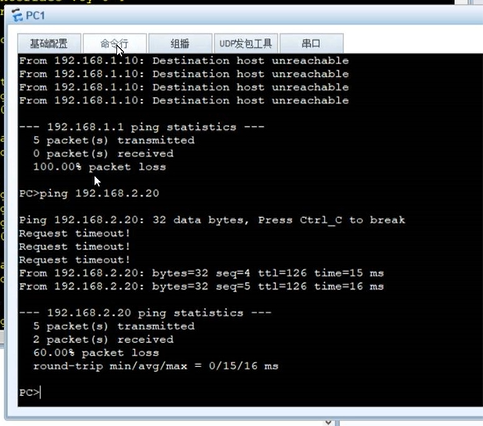

最终ping通
