交换机的设备简介

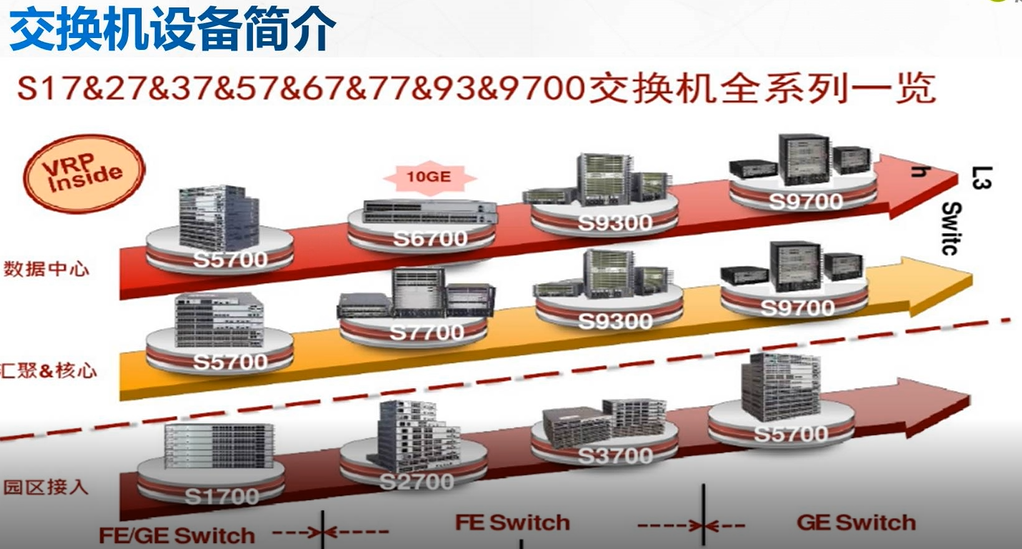

交换机与交换机的连接方式主要有两种：集联和堆叠，用于不同的场景下。大容量的交换机体积都非常大，一般属于商业或大型数据中心使用。而小型的容量都比较小，一般属于民用或者规模小的公司使用。如下：

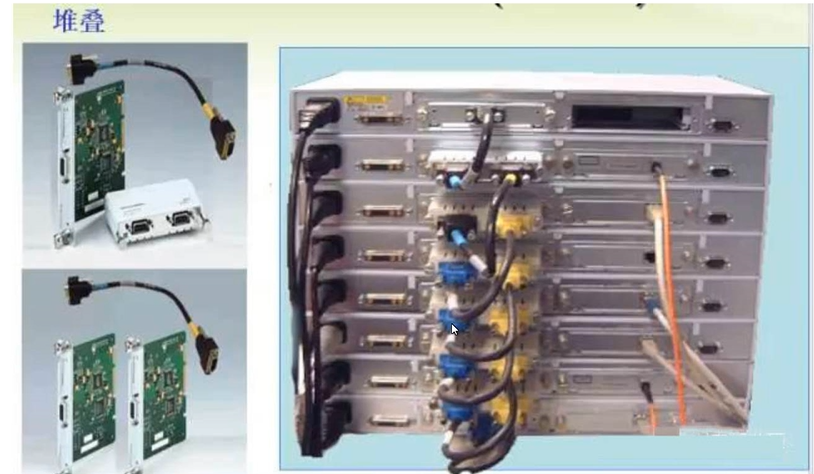

一般专业或者需求量大的情况下会使用堆叠方式排列，如图：

这种方式通过专有的模块与线路堆叠在一起，把多台交换机连在一起使用。

集联的方式是把交换机单独放在一起使用不需要通过模块来连接，连接更方便快捷。

交换机工作原理

交换机的转发原理

初始状态 MAC地址学习 广播未知数据帧 接收方回应 交换机实现单播通信

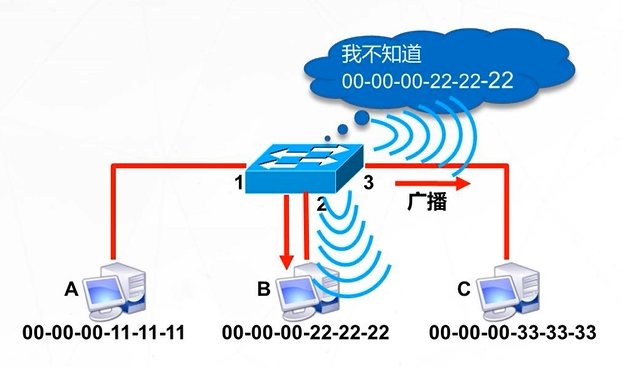

如图，主机A想联系主机B，发送数据帧到交换机，交换机记录下主机A的信息，通过广播泛洪到所有连接到此交换机的主机上，主机C不是目标不作回应，主机B接收到信息之后进行相应的回复发送数据帧到交换机，交换机记录下之后就可以实现单播通信

交换机以太网接口的工作模式

单工

两个数据之间只能沿单一方向传输数据

半双工

两个数据站之间可以双向数据传输，但不能同时进行

全双工

两个数据站之间可以双向且同时进行数据传输

交换机以太网接口速率

接口连接时进行协商

协商失败则无法正常通信

配置前的准备

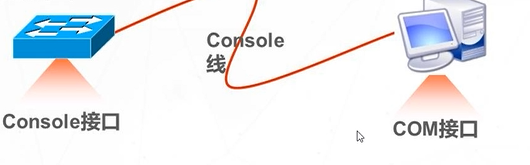

CONSOLE 电缆

物理连接

​ 计算机COM口

​ 交换机、路由器console口

软件链接

​ 超级终端

​ 其他软件

SecureCRT软件的配置

端口选择

选择连接方式

COM口属性

交换机基本操作

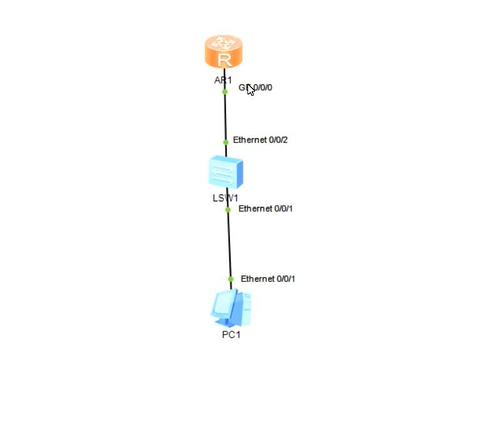

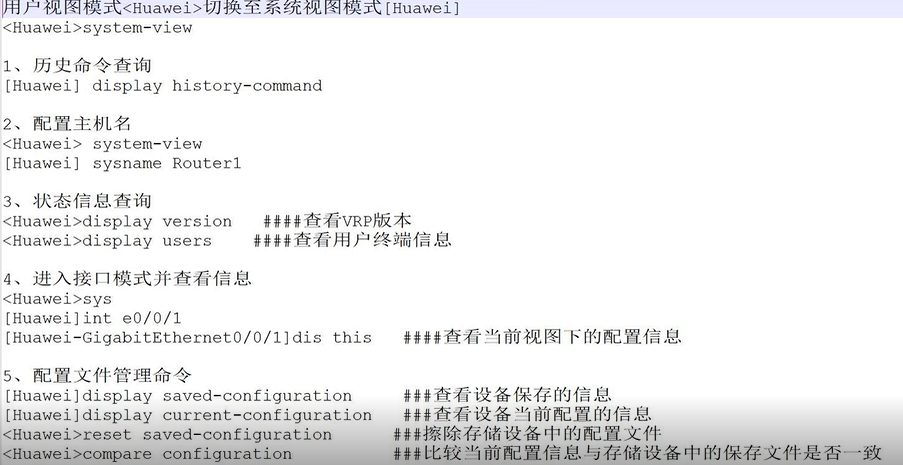

下面介绍下ENSP的操作流程：

system-view进入系统模式

sysname进行改名（方便记录识别）

display version 进行基本信息查询

interface ethernet0/0/1进入交换机1接口

interface ethernet0/0/2进入交换机2接口

interface gigabitethernet0/0/0进入路由器接口

address 192.168.80.10 255.255.255.0设置路由接口ip地址（此为主机ip地址）

以上命令熟练之后可以进行缩写补全输入
