在Unity Shader中实现漫反射光照模型

基本光照模型中漫反射部分的计算：

$c_{light}$：入射光线的颜色和强度 $m_{diffuse}$：材质的漫反射系数 $\mathbf{n}$：法线方向 $\mathbf{I}$ ：指向光源的单位矢量。 max()：防止点积结果为负值

CG中的saturate函数：

参数：x，用于操作的标量或矢量，可以是float、float2、float3等类型。 描述：把x截取在[0, 1]范围内，如果x是一个矢量，那么会对它的每一个分量进行这样的操作。

逐顶点的漫反射光照

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'Shader "Unlit/6-2Shader" {    Properties {        // 得到并控制材质的漫反射颜色        _Diffuse ("Diffuse", Color) = (0.2, 0.4, 0.5, 0.6)    }    SubShader {        Pass {            Tags {                // 指明该Pass的光照模式                "LightMode" = "ForwardBase"            }            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #include "Lighting.cginc"   // 使用unity的一些内置变量            fixed4 _Diffuse;    // 使用Properties语义块中声明的属性，要先定义            struct a2v {                float4 vertex : POSITION;                float3 normal : NORMAL; // 把模型顶点的法线信息存储到normal变量中            };            struct v2f {                float4 pos : SV_POSITION;                fixed3 color : COLOR;   // 把在顶点着色器中计算得到的光照颜色传递给片元着色器            };            // 顶点着色器            v2f vert (a2v v) {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;                // Transform the normal from object space to world space                fixed3 worldNormal = normalize(mul(v.normal, (float3x3)unity_WorldToObject));                fixed3 worldLight = normalize(_WorldSpaceLightPos0.xyz);                fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal, worldLight));                o.color = ambient + diffuse;                return o;            }            fixed4 frag (v2f i) : SV_Target {                return fixed4 (i.color, 1.0);            }            ENDCG        }    }    Fallback "Diffuse"}

逐像素光照

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'Shader "Unlit/DiffusePixelLevel" {    Properties {        // 得到并控制材质的漫反射颜色        _Diffuse ("Diffuse", Color) = (0.3, 0.6, 0.5, 0.6)    }    SubShader {        Pass {            Tags {                // 指明该Pass的光照模式                "LightMode" = "ForwardBase"            }            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #include "Lighting.cginc"   // 使用unity的一些内置变量            fixed4 _Diffuse;    // 使用Properties语义块中声明的属性，要先定义            struct a2v {                float4 vertex : POSITION;                float3 normal : NORMAL; // 把模型顶点的法线信息存储到normal变量中            };            struct v2f {                float4 pos : SV_POSITION;                float3 worldNormal : TEXCOORD0;            };            // 顶点着色器            v2f vert (a2v v) {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                o.worldNormal = mul(v.normal, (float3x3)unity_WorldToObject);                return o;            }            fixed4 frag (v2f i) : SV_Target {                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;                fixed3 worldNormal = normalize(i.worldNormal);                fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);                fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal, worldLightDir));                fixed3 color = ambient + diffuse;                return fixed4 (color, 1.0);            }            ENDCG        }    }    Fallback "Diffuse"}

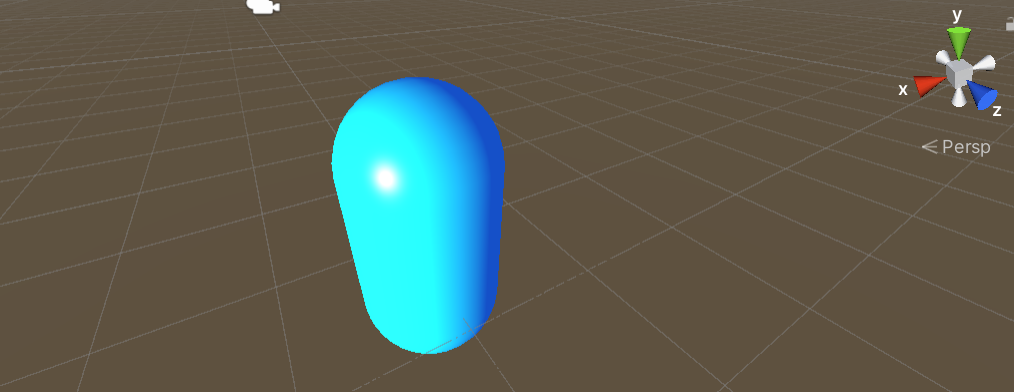

逐像素光照可以得到更加平滑的光照效果。

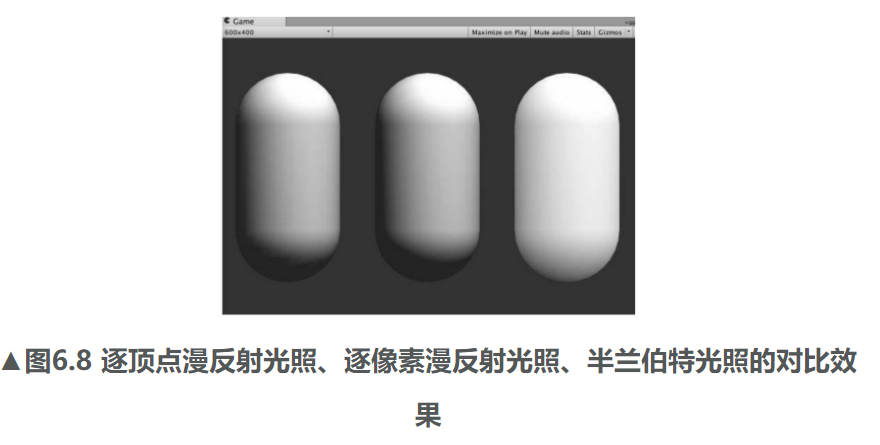

但是，即便使用了逐像素漫反射光照，在光照无法到达的区域，模型的外观通常是全黑的，没有任何明暗变化，这会使模型的背光区域看起来就像一个平面一样，失去了模型细节表现。 实际上我们可以通过添加环境光来得到非全黑的效果，但即便这样仍然无法解决背光面明暗一样的缺点。 为此，有一种改善技术被提出来，这就是半兰伯特（Half Lambert）光照模型。

半兰伯特模型

广义的半兰伯特光照模型公式：

与原兰伯特模型相比，半兰伯特光照模型没有使用max操作来防止 $\mathbf{n}$ 和 $\mathbf{I}$ 的点积为负值，而是对其结果进行了一个α倍的缩放再加上一个β大小的偏移。 绝大多数情况下，α和β的值均为0.5： 通过这样的方式，我们可以把$\mathbf{n}\cdot \mathbf{I}$ 的结果范围从[-1, 1]映射到[0, 1]范围内。对于模型的背光面，在原兰伯特光照模型中点积结果将映射到0处；而在半兰伯特模型中，背光面也可以有明暗变化，不同的点积结果会映射到不同的值上。

需要注意的是，半兰伯特是没有任何物理依据的，它仅仅是一个视觉加强技术。

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'Shader "Unlit/HalfLambert" {    Properties {        // 得到并控制材质的漫反射颜色        _Diffuse ("Diffuse", Color) = (0.3, 0.6, 0.5, 0.6)    }    SubShader {        Pass {            Tags {                // 指明该Pass的光照模式                "LightMode" = "ForwardBase"            }            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #include "Lighting.cginc"   // 使用unity的一些内置变量            fixed4 _Diffuse;    // 使用Properties语义块中声明的属性，要先定义            struct a2v {                float4 vertex : POSITION;                float3 normal : NORMAL; // 把模型顶点的法线信息存储到normal变量中            };            struct v2f {                float4 pos : SV_POSITION;                float3 worldNormal : TEXCOORD0;            };            // 顶点着色器            v2f vert (a2v v) {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                o.worldNormal = mul(v.normal, (float3x3)unity_WorldToObject);                return o;            }            fixed4 frag (v2f i) : SV_Target {                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;                fixed3 worldNormal = normalize(i.worldNormal);                fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);                fixed halfLambert = dot(worldNormal, worldLightDir) * 0.5 + 0.5;                fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * halfLambert;                fixed3 color = ambient + diffuse;                return fixed4 (color, 1.0);            }            ENDCG        }    }    Fallback "Diffuse"}

在Unity Shader中实现高光反射光照模型

反射方向 $\mathbf{r}$ 的计算：

---

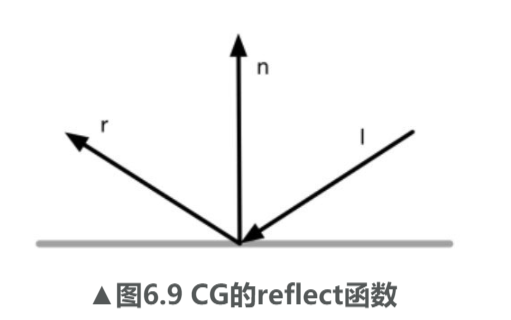

CG提供了计算反射方向的函数reflect：

函数：reflect(i, n) 参数： $\mathbf{I}$ ，入射方向 $\mathbf{n}$ ，法线方向 描述：当给定入射方向i和法线方向n时，reflect函数可以返回反射方向

逐顶点光照

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'Shader "Unlit/SpecularVertexLevel" {    Properties {        _Diffuse ("Diffuse", Color) = (1, 1, 1, 1)        // 控制材质的高光反射颜色        _Specular ("Specular", Color) = (1, 1, 1, 1)            // 控制高光区域的大小        _Gloss ("Gloss", Range(8.0, 256)) = 20    }    SubShader {        Pass {            Tags {                "LightMode" = "ForwardBase"            }            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #include "Lighting.cginc"            // 由于颜色属性的范围在0到1之间，因此对于_Diffuse和_Specular属性我们可以使用fixed精度的变量来存储它            // 而_Gloss的范围很大，因此我们使用float精度来存储。            fixed4 _Diffuse;            fixed4 _Specular;            float _Gloss;            struct a2v {                float4 vertex : POSITION;                float4 normal : NORMAL;            };            struct v2f {                float4 pos : SV_POSITION;                fixed3 color : COLOR;            };            v2f vert (a2v v) {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;                fixed3 worldNormal = normalize(mul(v.normal, (float3x3)unity_WorldToObject));                fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);                fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal, worldLightDir));                fixed3 reflectDir = normalize(reflect(-worldLightDir, worldNormal));                fixed3 viewDir = normalize(_WorldSpaceCameraPos.xyz - mul(unity_ObjectToWorld, v.vertex).xyz);                fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(saturate(dot(reflectDir, viewDir)), _Gloss);                o.color = ambient + diffuse + specular;                return o;            }            fixed4 frag (v2f i) : SV_Target {                return fixed4(i.color, 1.0);            }            ENDCG        }    }    Fallback "Specular"}

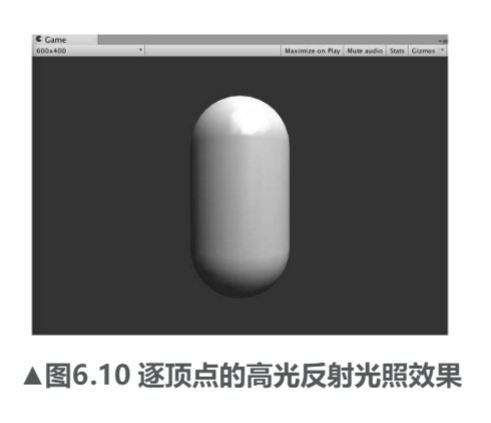

使用逐顶点的方法得到的高光效果有比较大的问题，可以看出高光部分明显不平滑。这主要是因为，高光反射部分的计算是非线性的，而在顶点着色器中计算光照再进行插值的过程是线性的，破坏了原计算的非线性关系，就会出现较大的视觉问题。因此，我们就需要使用逐像素的方法来计算高光反射。

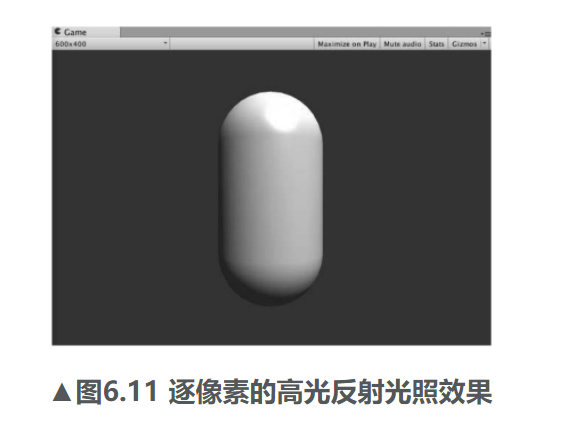

逐像素光照

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'Shader "Unlit/SpecularPixelLevel" {    Properties {        _Diffuse ("Diffuse", Color) = (1, 1, 1, 1)        _Specular ("Specular", Color) = (1, 1, 1, 1)        _Gloss ("Gloss", Range(8.0, 256)) = 20    }    SubShader {        Pass {            Tags {                "LightMode" = "ForwardBase"            }            CGPROGRAM            #pragma vertex vert            #pragma fragment frag            #include "Lighting.cginc"            fixed4 _Diffuse;            fixed4 _Specular;            float _Gloss;            struct a2v {                float4 vertex : POSITION;                float4 normal : NORMAL;            };            struct v2f {                float4 pos : SV_POSITION;                float3 worldNormal : TEXCOORD0;                float3 worldPos : TEXCOORD1;            };            // 顶点着色器只需要计算世界空间下的法线方向和顶点坐标，并把它们传递给片元着色器即可            v2f vert (a2v v) {                v2f o;                o.pos = UnityObjectToClipPos(v.vertex);                // Transform the normal from object space to world space                o.worldNormal = mul(v.normal, (float3x3)unity_WorldToObject);                o.worldPos = mul(unity_ObjectToWorld, v.vertex).xyz;                return o;            }            fixed4 frag (v2f i) : SV_Target {                fixed3 ambient = UNITY_LIGHTMODEL_AMBIENT.xyz;                fixed3 worldNormal = normalize(i.worldNormal);                fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);                fixed3 diffuse = _LightColor0.rgb * _Diffuse.rgb * saturate(dot(worldNormal, worldLightDir));                fixed3 reflectDir = normalize(reflect(-worldLightDir, worldNormal));                fixed3 viewDir = normalize(_WorldSpaceCameraPos.xyz - i.worldPos.xyz);                fixed3 specular = _LightColor0.rgb * _Specular.rgb * pow(saturate(dot(reflectDir, viewDir)), _Gloss);                return fixed4(ambient + diffuse + specular, 1.0);            }            ENDCG        }    }    Fallback "Specular"}

Blinn-Phong光照模型

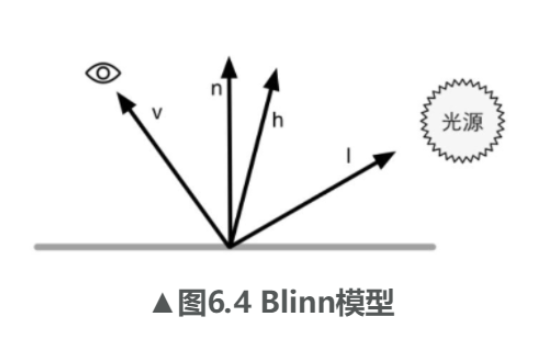

Blinn模型没有使用反射方向，而是引入一个新的矢量 $\mathbf{h}$ ，它是通过对视角方向 $\mathbf{v}$ 和光照方向 $\mathbf{I}$ 相加后再归一化得到的：

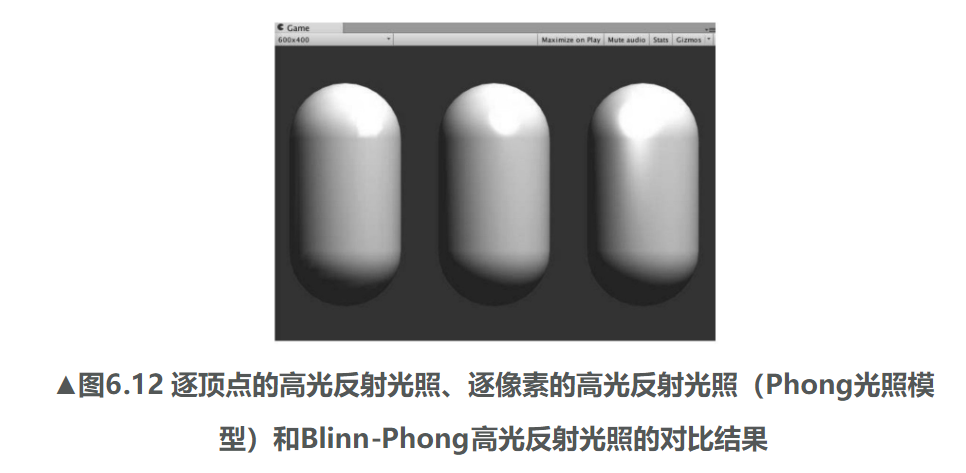

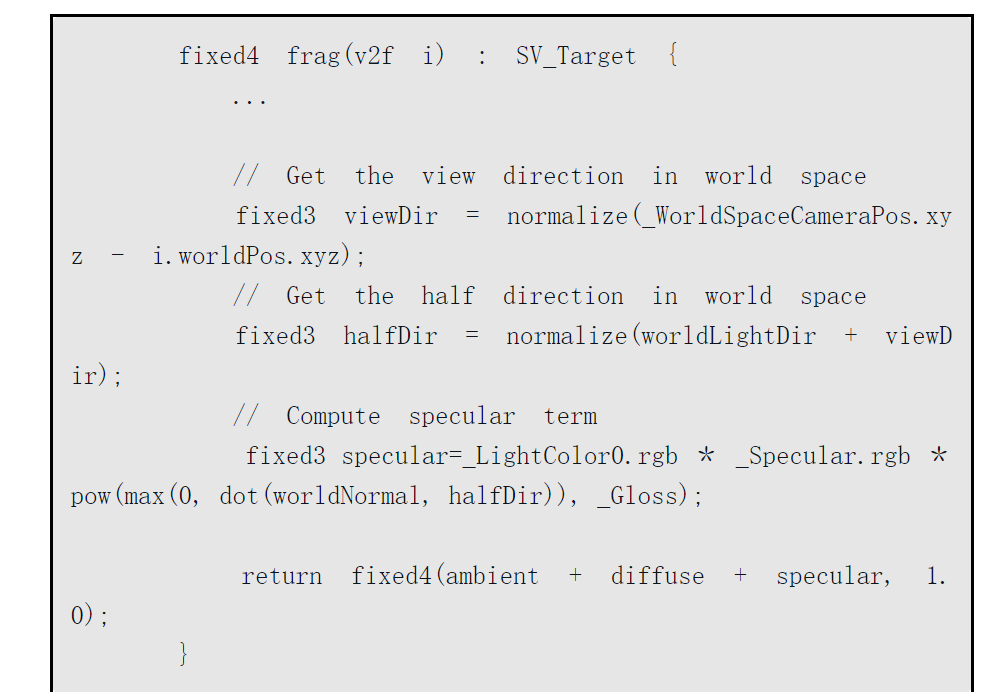

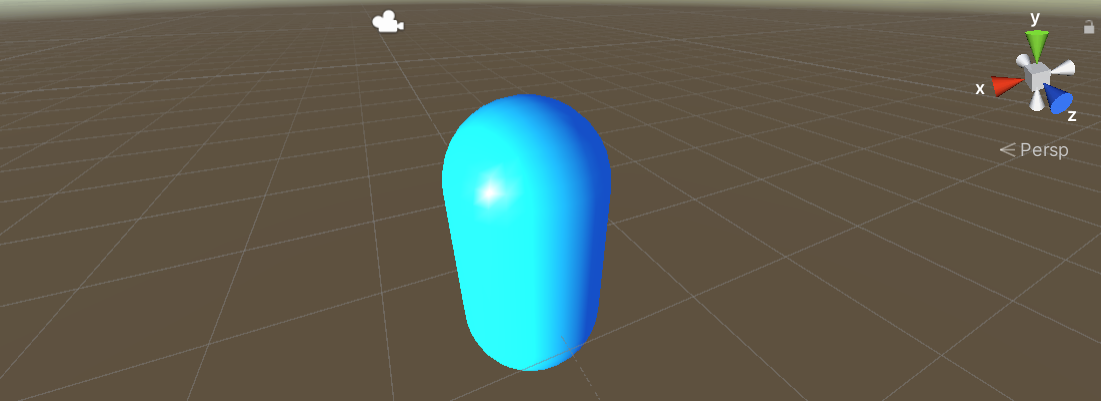

Blinn模型计算高光反射： 我们只需要修改片元着色器中对高光反射部分的计算代码： 可以看出，Blinn-Phong光照模型的高光反射部分看起来更大、更亮一些。

在实际渲染中，绝大多数情况我们都会选择Blinn-Phong光照模型。

需要再次提醒的是，这两种光照模型都是经验模型，也就是说，我们不应该认为Blinn-Phong模型是对“正确的”Phong模型的近似。

实际上，在一些情况下, Blinn-Phong模型更符合实验结果。

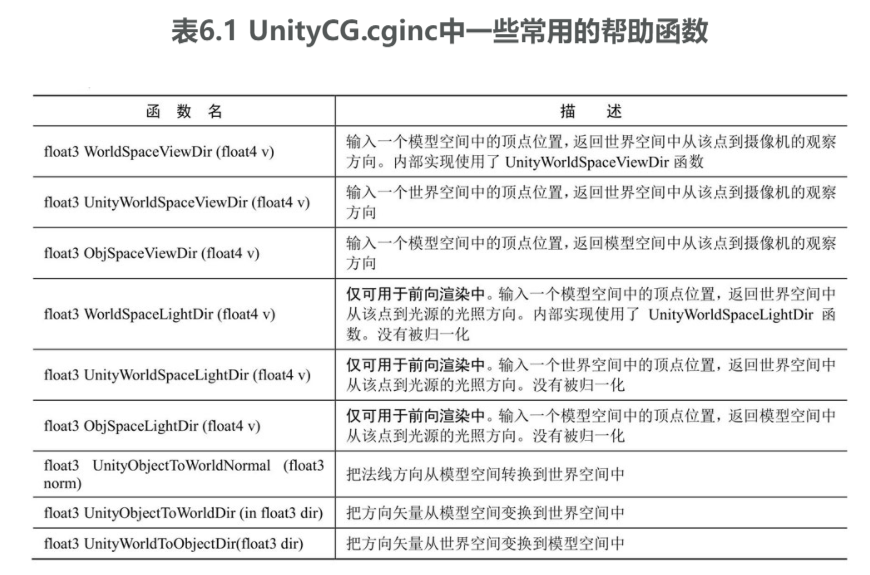

使用Unity内置的函数

需要注意的是，这些函数都没有保证得到的方向矢量是单位矢量，因此，我们需要在使用前把它们归一化。

Unity帮我们处理了不同种类光源的情况。计算光源方向的3个函数：WorldSpaceLightDir、UnityWorldSpaceLightDir和ObjSpace LightDir仅可用于前向渲染。这是因为只有在前向渲染时，这3个函数里使用的内置变量_WorldSpaceLightPos0等才会被正确赋值。

使用内置函数改写Unity Shader

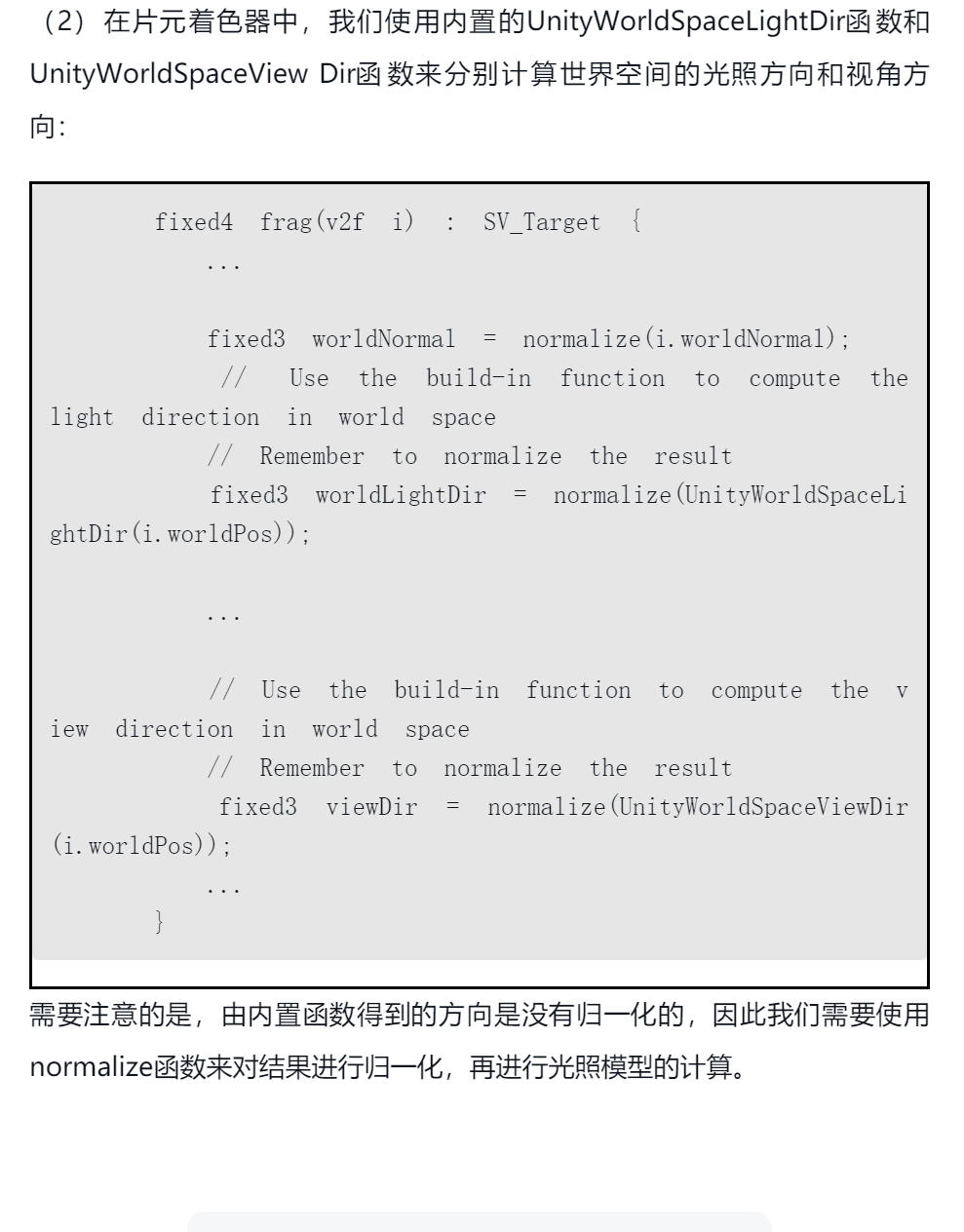

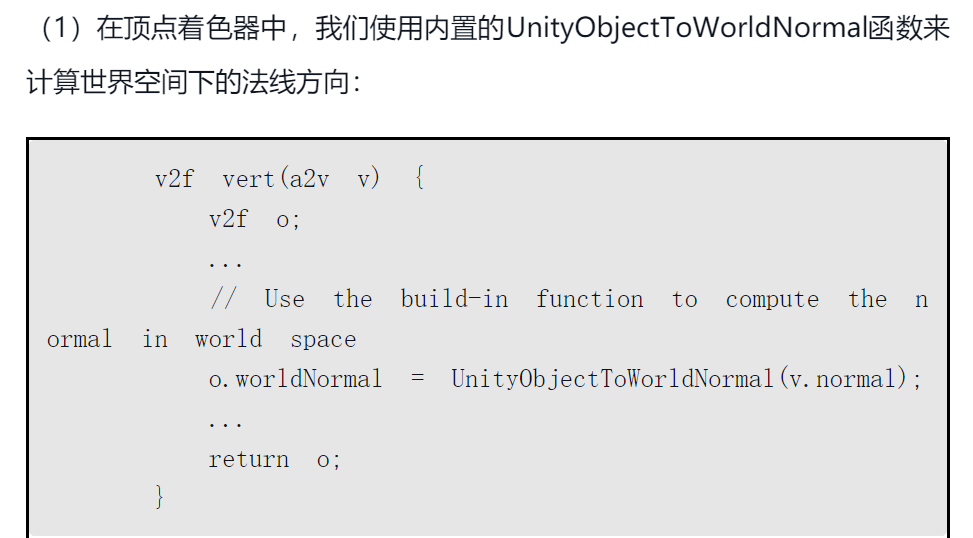

使用这些内置函数来改写使用Blinn-Phong光照模型的Unity Shader：
