Unity提供的CG/HLSL语义

语义是一个赋给Shader输入或输出的字符串，这个字符串表达了这个参数的含义。

这些语义可以让Shader知道从哪里读取数据，并把数据输出到哪里。

Unity并没有支持所有的语义。

供查阅

通常情况下，这些输入输出变量并不需要有特别的意义，我们可以自行决定这些变量的用途。

SV语义

在DirectX 10以后，有了一种新的语义类型，以SV开头，就是系统数值语义（system-value semantics）。

这些语义在渲染流水线中有特殊的含义。

我们使用SV_POSITION语义去修饰顶点着色器的输出变量pos，那么就表示pos包含了可用于光栅化的变换后的顶点坐标（即齐次裁剪空间中的坐标）。

用这些语义描述的变量是不可以随便赋值的，因为流水线需要使用它们来完成特定的目的，例如渲染引擎会把用SV_POSITION修饰的变量经过光栅化后显示在屏幕上。读者有时可能会看到同一个变量在不同的Shader里面使用了不同的语义修饰。例如，一些Shader会使用POSITION而非SV_POSITION来修饰顶点着色器的输出。

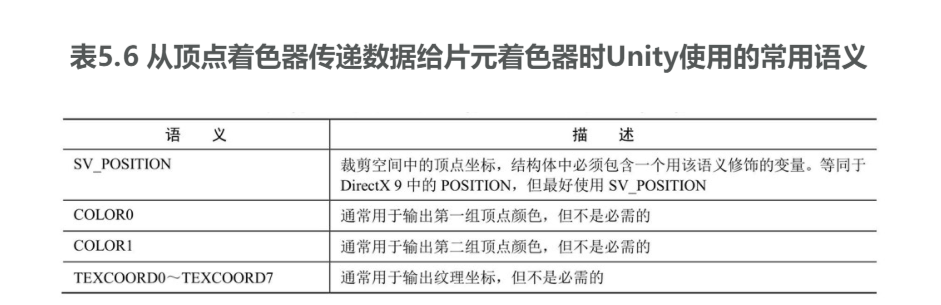

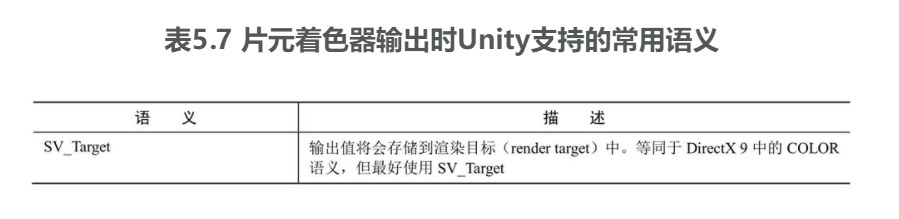

Unity 支持的语义

TEXCOORDn中n的数目是和Shader Model有关的，一般在ShaderModel 2（即Unity默认编译到的Shader Model版本）和Shader Model 3中，n等于8；而在Shader Model 4和Shader Model 5中，n等于16。

通常情况下，一个模型的纹理坐标组数一般不超过2，即我们往往只使用TEXCOORD0和TEXCOORD1。

在Unity内置的数据结构体appdata_full中，它最多使用了6个坐标纹理组。

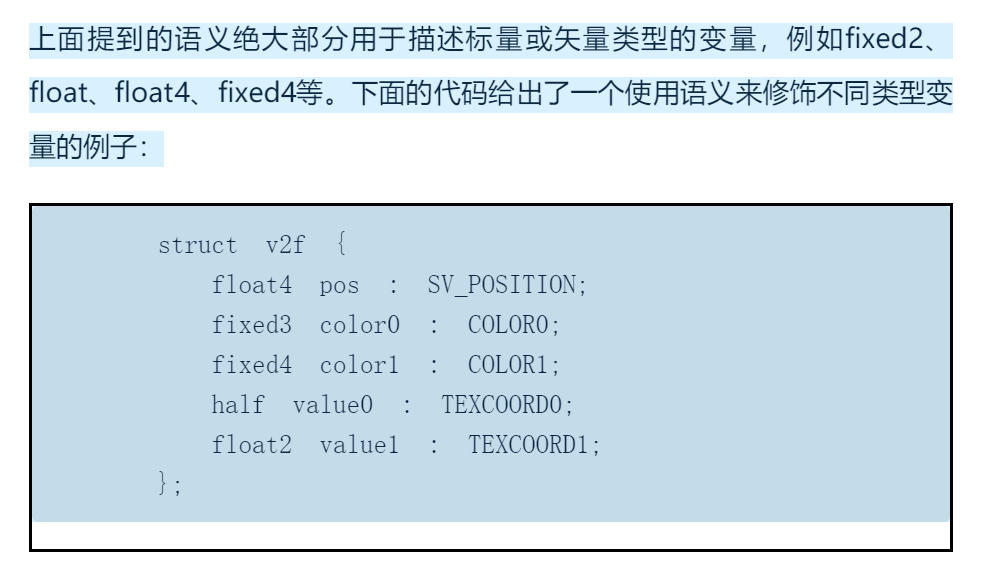

一个语义可以使用的寄存器只能处理4个浮点值（float）。因此，如果我们想要定义矩阵类型，如float3×4、float4×4等变量就需要使用更多的空间。一种方法是，把这些变量拆分成多个变量，例如对于float4×4的矩阵类型，我们可以拆分成4个float4类型的变量，每个变量存储了矩阵中的一行数据。
