UnityLab

ShaderLab 是Unity提供的编写 Unity Shader 的一种说明性语言。

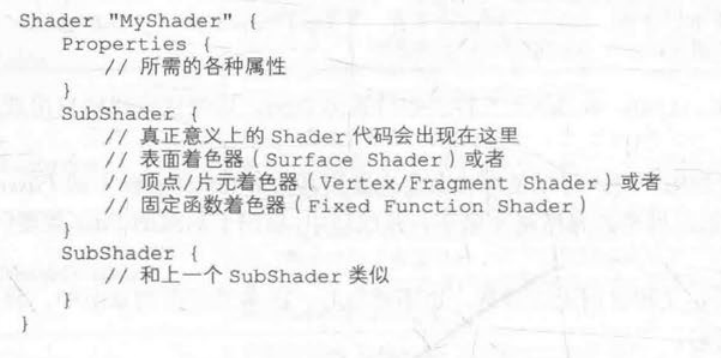

Unity Shader 的基础结构

Shader "ShaderName" {	// Shader 的名字	Properties {		// 属性	}		SubShader {		// 显卡 A 使用的子着色器	}	SubShader {		// 显卡 B 使用的子着色器	}	Fallback "VertexLit"}

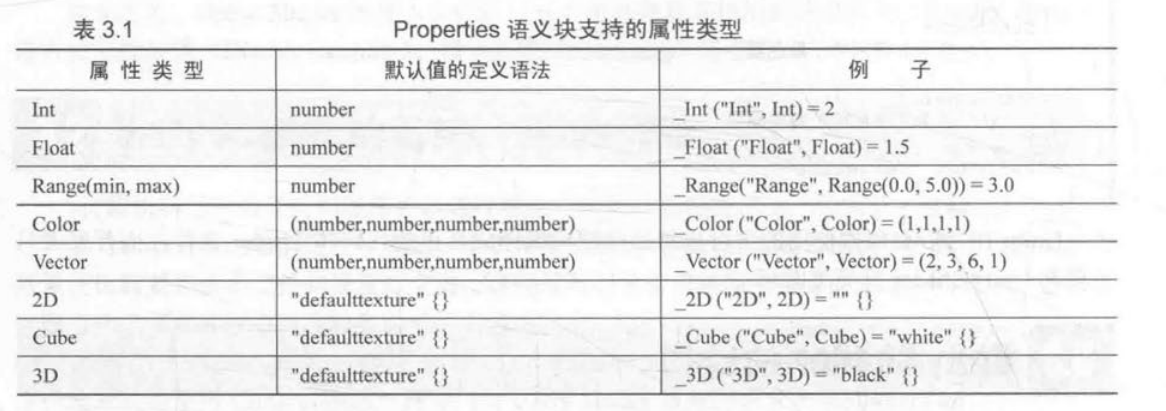

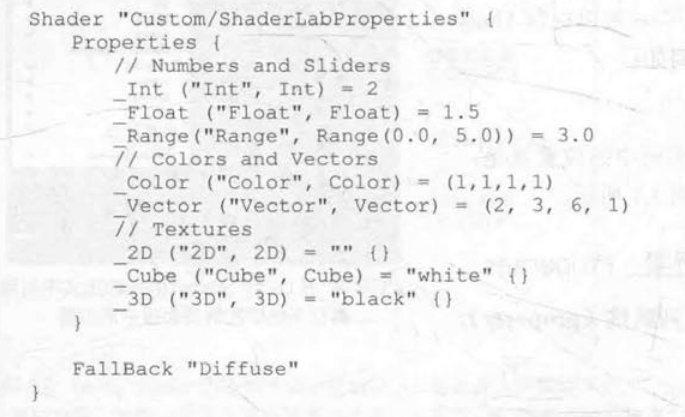

Properties 语义块

Properties 语义块的作用仅是为了让这些属性可以出现在材质面板中。

SubShader

每一个Unity Shader 文件可以包含多个SubShader语义块，但最少要有一个。当Unity需要加载这个Unity Shader时，Unity会扫描所有的SubShader语义块，然后选择第一个能够在目标平台上运行的SubShader。如果都不支持的话，Unity就会使用Fallback语义指定的Unity Shader。

Unity提供这种语义的原因在于，不同的显卡具有不同的能力。例如，一些旧的显卡仅能支持一定数目的操作指令，而一些更高级的显卡可以支持更多的指令数，那么我们希望在旧的显卡上使用计算复杂度较低的着色器，而在高级的显卡上使用计算复杂度较高的着色器，以便提供更出色的画面。

SubShader {	// 标签（可选）	[Tags]	// 状态（可选）	[RenderSetup]	Pass {	}	// Other Passes}

Pass

每个Pass定义了一次完整的渲染流程，但如果Pass的数目过多，往往会造成渲染性能的下降。因此，我们应尽量使用最小数目的Pass。

状态和标签同样可以在Pass声明。但SubShader中的一些标签设置和Pass中的标签是不一样的。而对于状态设置来说，其使用的语法是相同的。

但是，如果我们在SubShader进行了这些设置，那么将会用于所有的Pass。

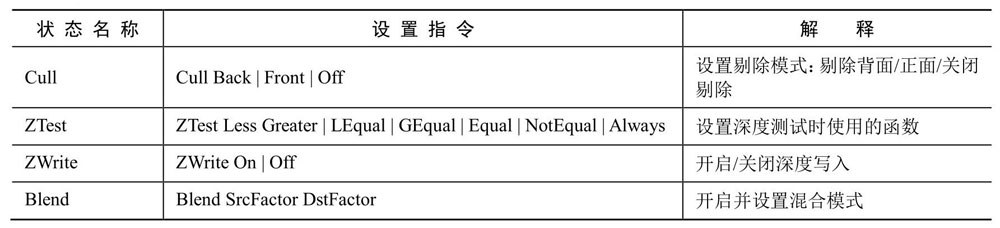

常见的渲染状态设置选项：

Pass {	[Name]	[Tags]	[RenderSetup]	// Other code}

我们可以在Pass中定义该Pass的名称，例如：

这样，我们可以用ShaderLab的UsePass命令来直接使用其他Unity Shader中的Pass。例如:

这样可以提高代码的复用性。

需要注意的是，由于Unity内部会把所有Pass的名称转换成大写字母的表示，因此，在使用UsePass命令时必须使用大写形式的名字。

Tags

SubShader的标签(Tags）是一个键值对(Key/Value Pair)，它的键和值都是字符串类型。这些键值对是SubShader和渲染引擎之间的沟通桥梁。它们用来告诉Unity的渲染引擎: SubShader我希望怎样以及何时渲染这个对象。

Tags { "TagName1" = "Value1" "TagName2" = "Value2" }

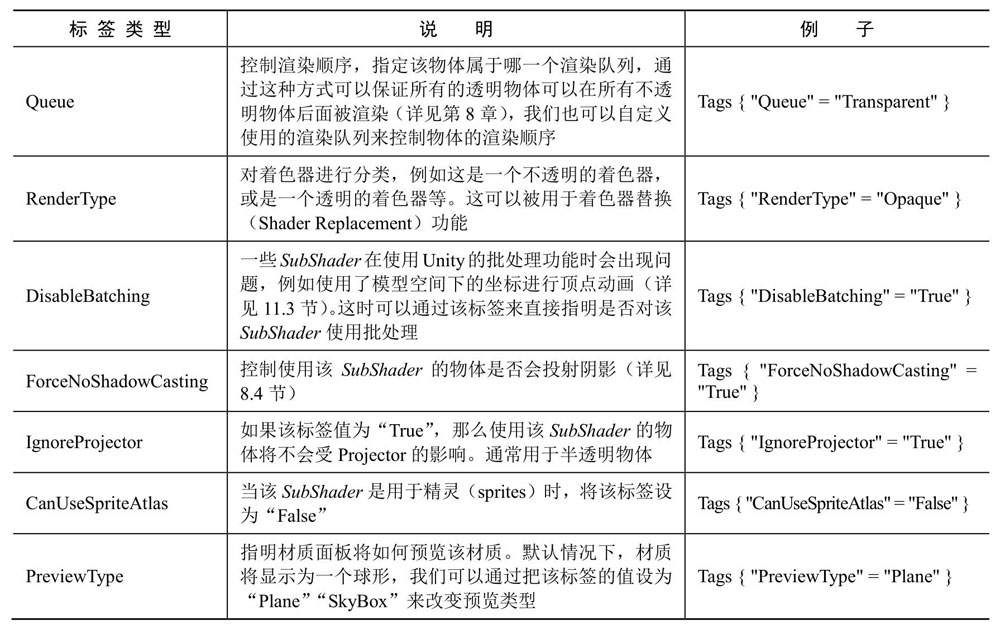

SubShader的标签类型

表面着色器

表面着色器(Surface Shader)是Unity自己创造的一种着色器代码类型。

它需要的代码量很少，Unity在背后做了很多工作，但渲染的代价比较大。

它在本质上和下面要讲到的顶点/片元着色器是一样的。当给Unity提供一个表面着色器的时候，它在背后仍旧把它转换成对应的顶点/片元着色器。

表面着色器是Unity对顶点/片元着色器的更高一层的抽象。Unity为我们处理了很多光照细节，使得我们不需要再关注这些。

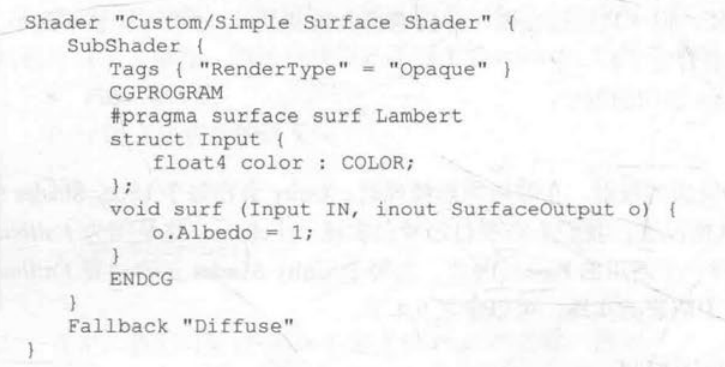

实例：

CGPROGRAM 和 ENDCG 之间的代码是使用 CG/HLSL 编写的。这里的 CG/HLSL 是 Unity 经封装后提供的。

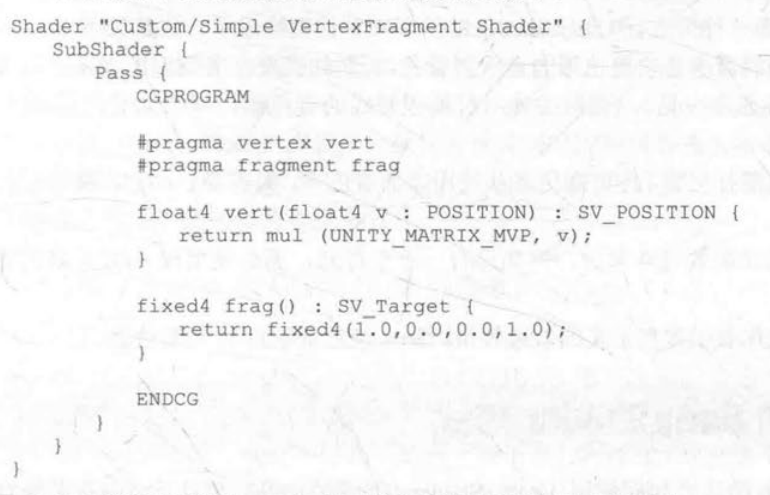

顶点 / 片元 着色器

示例：

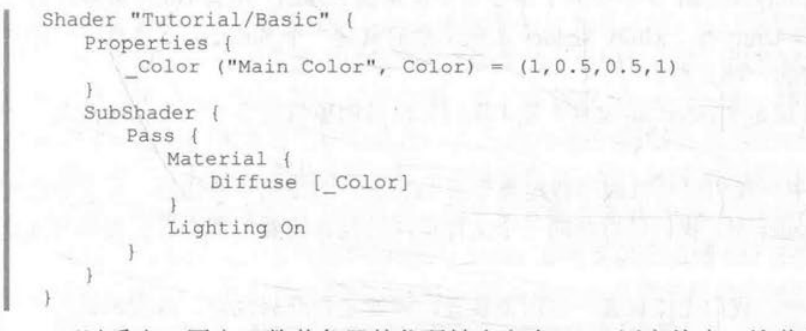

固定函数着色器

一些较旧的设备不支持可编程管线着色器，这时候我们就要用固定函数着色器(Fixed Function Shader)来完成渲染。

示例：
