一　概述

AMS 也就是 ActivityManagerService 的简称，具有管理 Activity 行为、控制 Activity 的生命周期、派发消息事件、内存管理等功能，在 Android 系统中居于十分重要的地位．本篇文章重点介绍 AMS 的启动流程，其它内容以后会专门介绍．

涉及到的代码如下：

/frameworks/base/services/java/com/android/server/SystemServer.java/frameworks/base/core/java/android/app/ActivityThread.java/frameworks/base/core/java/android/app/Instrumentation.java/frameworks/base/core/java/android/app/ContextImpl.java/frameworks/base/core/java/android/app/LoadedApk.java/frameworks/base/core/java/android/app/Application.java /frameworks/base/core/java/com/android/server/LocalServices.java/frameworks/base/services/core/java/com/android/server/ServiceThread.java /frameworks/base/services/core/java/com/android/server/wm/ActivityTaskManagerService.java/frameworks/base/services/core/java/com/android/server/wm/ActivityTaskManagerInternal.java/frameworks/base/services/core/java/com/android/server/wm/RootActivityContainer.java/frameworks/base/services/core/java/com/android/server/am/ActivityManagerService.java

二　AMS启动时序

AMS 启动主要分为以下4个阶段：

阶段1：SystemSerer 进程创建 Android 运行环境。AMS 运行在 SystemServer 进程中，它的许多工作依赖于该运行环境

createSystemContext() -> new ActvityThread()->attach ->getSystemContext ->createSystemContext

阶段2：启动 AMS，主要进行一些初始化工作

new ActivityManagerService() start()

阶段3：将 SystemServer 进程纳入到 AMS 的进程管理体系中

//将framework-res.apk的信息加入到SystemServer进程的LoadedApk中//构建SystemServer进程的ProcessRecord，保存到AMS中，以便AMS进程统一管理setSystemProcess() installSystemProviders() //安装SystemServer进程中的SettingsProvider.apk

阶段4：AMS 启动完成，通知服务或应用完成后续的工作，或直接启动一些进程

AMS.systemReady() 许多服务或应用进程必须等待 AMS 完成启动工作后，才能启动或进行一些后续工作；AMS 就是在 systemReady 中，通知或者启动这些等待的服务和应用进程，例如启动桌面等。

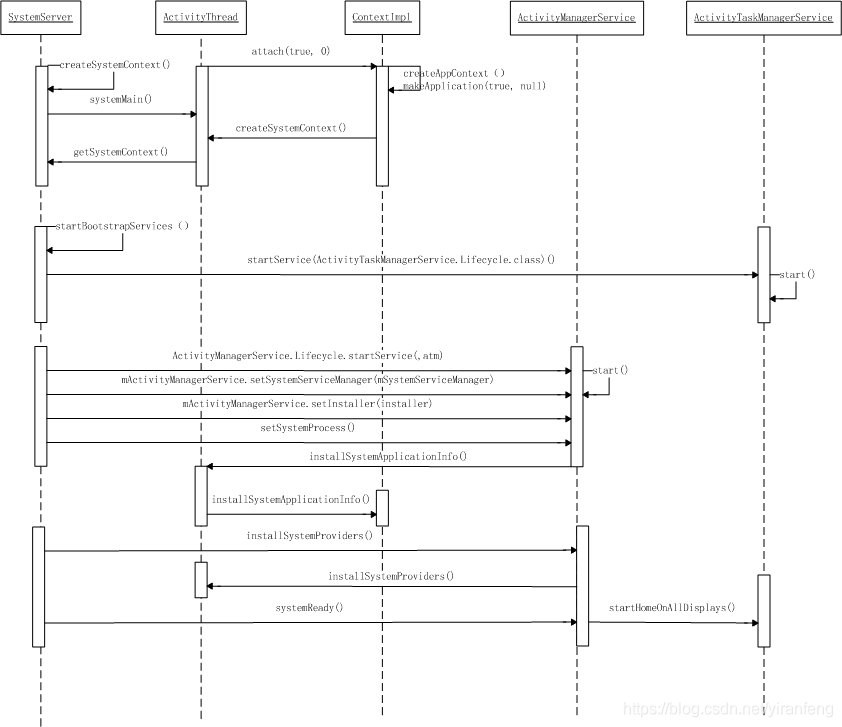

时序图如下

三　AMS启动流程

3.1 SystemServer.run

frameworks/base/services/java/com/android/server/SystemServer.java

public static void main(String[] args) {
       new SystemServer().run();} private void run() {
       ........        createSystemContext();//初始化 System Context    //初始化SystemServiceManager，用来管理后面的服务    mSystemServiceManager = new SystemServiceManager(mSystemContext);    mSystemServiceManager.setStartInfo(mRuntimeRestart,            mRuntimeStartElapsedTime, mRuntimeStartUptime);    LocalServices.addService(SystemServiceManager.class, mSystemServiceManager);    ........    startBootstrapServices();  //启动引导服务（相互依赖关系复杂的服务）    startCoreServices();       //启动核心服务（相互独立的基本服务）    startOtherServices();      //启动其他服务    ........}

3.1.1 SystemServer.startBootstrapServices

private void startBootstrapServices() {
       ........    //启动ActivityTaskManagerService服务，简称ATM    atm = mSystemServiceManager.startService(            ActivityTaskManagerService.Lifecycle.class).getService();    //启动ActivityManagerService，简称AMS    mActivityManagerService = ActivityManagerService.Lifecycle.startService(            mSystemServiceManager, atm);     //设置AMS服务的系统服务管理器    mActivityManagerService.setSystemServiceManager(mSystemServiceManager);    mActivityManagerService.setInstaller(installer);//设置AMS的App安装器        mActivityManagerService.initPowerManagement();//初始化PWS    //设置系统进程的应用程序实例    mActivityManagerService.setSystemProcess();    ........}

启动引导服务，在其中启动了 ATM 和 AMS 服务，其中的 ATM 是 Android10 新引入的功能，用来管理 Activity 的启动、调度等功能．并且通过 AMS 安装 Installer、初始化 Power，设置系统进程等。

3.1.2 SystemServer.startOtherServices

private void startOtherServices() {
       ........    //安装SettingsProvider.apk    mActivityManagerService.installSystemProviders();    //创建并设置WMS和IMS    inputManager = new InputManagerService(context);    wm = WindowManagerService.main(context, inputManager, !mFirstBoot, mOnlyCore,                new PhoneWindowManager(), mActivityManagerService.mActivityTaskManager);       ServiceManager.addService(Context.WINDOW_SERVICE, wm, /* allowIsolated= */ false,                    DUMP_FLAG_PRIORITY_CRITICAL | DUMP_FLAG_PROTO);       ServiceManager.addService(Context.INPUT_SERVICE, inputManager,                    /* allowIsolated= */ false, DUMP_FLAG_PRIORITY_CRITICAL);    mActivityManagerService.setWindowManager(wm);     //AMS启动完成，完成后续的工作，例如启动桌面等    mActivityManagerService.systemReady(() -> {
           ........    }, BOOT_TIMINGS_TRACE_LOG);    ........}

启动其他服务，AMS 启动后，完成后续桌面启动，SystemUI 启动等操作．

3.2 SystemServer.createSystemContext

private void createSystemContext() {
       ActivityThread activityThread = ActivityThread.systemMain();    mSystemContext = activityThread.getSystemContext();    mSystemContext.setTheme(DEFAULT_SYSTEM_THEME);     final Context systemUiContext = activityThread.getSystemUiContext();    systemUiContext.setTheme(DEFAULT_SYSTEM_THEME);}public static ActivityThread systemMain() {
       if (!ActivityManager.isHighEndGfx()) {
           ThreadedRenderer.disable(true);    } else {
           ThreadedRenderer.enableForegroundTrimming();    }    ActivityThread thread = new ActivityThread();    thread.attach(true, 0);    return thread;}

在 SystemServer 的 run 函数中，在启动 AMS 之前，调用了 createSystemContext 函数，主要用来初始化 System Context 和 SystemUI Context，并设置主题．当调用 createSystemContext() 完毕后，主要完成以下两个工作：

• 得到了一个 ActivityThread 对象，它代表当前进程 (此时为系统进程) 的主线程；
• 得到了一个 Context 对象，对于 SystemServer 而言，它包含的 Application 运行环境与 framework-res.apk 有关。

3.2.1 ActivityThread对象创建

public final class ActivityThread extends ClientTransactionHandler {
        ........    //定义了AMS与应用通信的接口，拿到ApplicationThread的对象    final ApplicationThread mAppThread = new ApplicationThread();     //拥有自己的looper，说明ActivityThread确实可以代表事件处理线程    final Looper mLooper = Looper.myLooper();     //H继承Handler，ActivityThread中大量事件处理依赖此Handler    final H mH = new H();     //用于保存该进程的ActivityRecord    final ArrayMap

     mActivities = new ArrayMap<>();     //用于保存进程中的Service    final ArrayMap

      mServices = new ArrayMap<>();     //用于保存进程中的Application    final ArrayList

       mAllApplications        = new ArrayList

       ();    //构造函数    @UnsupportedAppUsage    ActivityThread() {
           mResourcesManager = ResourcesManager.getInstance();    }}





ActivityThread 是 Android Framework 中一个非常重要的类，它代表一个应用进程的主线程，其职责就是调度及执行在该线程中运行的四大组件。 注意此处的 ActivityThread 创建于 SystemServer 进程中。 由于 SystemServer 中也运行着一些系统 APK，例如 framework-res.apk、SettingsProvider.apk 等，因此也可以认为 SystemServer 是一个特殊的应用进程。

AMS 负责管理和调度进程，因此 AMS 需要通过 Binder 机制和应用进程通信．为此，Android 提供了一个 IApplicationThread 接口，该接口定义了 AMS 和应用进程之间的交互函数。ActivityThread 的构造函数比较简单，获取 ResourcesManager 的单例对象，需要重点关注的是它的成员变量．

3.2.2 ActivityThread.attach

private void attach(boolean system, long startSeq) {
       mSystemThread = system;        if (!system) {
           //应用进程的处理流程        ........    } else {
   //传入的system为true        //系统进程的处理流程，该情况只在SystemServer中处理        //创建ActivityThread中的重要成员：Instrumentation、 Application 和 Context        mInstrumentation = new Instrumentation();        mInstrumentation.basicInit(this);                //创建系统的Context        ContextImpl context = ContextImpl.createAppContext(                this, getSystemContext().mPackageInfo);                //调用LoadedApk的makeApplication函数        mInitialApplication = context.mPackageInfo.makeApplication(true, null);        mInitialApplication.onCreate();    }    }

对于系统进程而言，ActivityThread 的 attach 函数最重要的工作就是创建了 Instrumentation、Application 和 Context．

Instrumentation 是 Android 中的一个工具类，当该类被启用时，它将优先于应用中其它的类被初始化。 此时，系统先创建它，再通过它创建其它组件。

mInstrumentation = new Instrumentation();mInstrumentation.basicInit(this);

Context 是 Android 中的一个抽象类，用于维护应用运行环境的全局信息。通过 Context 可以访问应用的资源和类，甚至进行系统级的操作，例如启动 Activity、发送广播等。ActivityThread 的 attach 函数中，通过下面的代码创建出系统应用对应的 Context:

ContextImpl context = ContextImpl.createAppContext(                this, getSystemContext().mPackageInfo);

Application 是用于保存应用的全局状态。在 ActivityThread 中，针对系统进程，通过下面的代码创建初始的 Application：

mInitialApplication = context.mPackageInfo.makeApplication(true, null);mInitialApplication.onCreate();

3.2.3 ContextImpl.getSystemContext

public ContextImpl getSystemContext() {
       synchronized (this) {
           if (mSystemContext == null) {
               //调用ContextImpl的静态函数createSystemContext            mSystemContext = ContextImpl.createSystemContext(this);        }        return mSystemContext;    }}

createSystemContext 的内容就是创建一个 LoadedApk，然后初始化一个 ContextImpl 对象。 注意在 createSystemContext 函数中，创建的 LoadApk 对应 packageName 为 ”android”，也就是 framwork-res.apk．由于该 APK 仅供 SystemServer 进程使用，因此创建的 Context 被定义为 System Context。 现在该 LoadedApk 还没有得到 framwork-res.apk 实际的信息。当 PKMS 启动，完成对应的解析后，AMS 将重新设置这个 LoadedApk。

static ContextImpl createSystemContext(ActivityThread mainThread) {
       //创建LoadedApk类，代表一个加载到系统中的APK    //注意此时的LoadedApk只是一个空壳    //PKMS还没有启动，无法得到有效的ApplicationInfo    LoadedApk packageInfo = new LoadedApk(mainThread);     //拿到ContextImpl 的对象    ContextImpl context = new ContextImpl(null, mainThread, packageInfo,            null, null, null, 0, null, null);         context.setResources(packageInfo.getResources());//初始化资源信息    context.mResources.updateConfiguration(            context.mResourcesManager.getConfiguration(),                 context.mResourcesManager.getDisplayMetrics());    return context;}

3.3 SystemServiceManager创建

private void run() {
       ........    //创建SystemServiceManager对象    mSystemServiceManager = new SystemServiceManager(mSystemContext);    mSystemServiceManager.setStartInfo(mRuntimeRestart,            mRuntimeStartElapsedTime, mRuntimeStartUptime);    LocalServices.addService(SystemServiceManager.class, mSystemServiceManager);    ........}

通过 SystemServiceManager 的构造方法创建一个 SystemServiceManager 对象，并将该对象添加到 LocalServices 中

3.3.1 SystemServiceManager

public class SystemServiceManager {
       ........    private final Context mContext;    private final ArrayList

     mServices = new ArrayList

     ();    ........    SystemServiceManager(Context context) {
           mContext = context;    }     public SystemService startService(String className) {
           final Class

       serviceClass;        try {
               //通过反射根据类名，拿到类对象            serviceClass = (Class

       )Class.forName(className);        } catch (ClassNotFoundException ex) {
               Slog.i(TAG, "Starting " + className);            ........        }        return startService(serviceClass);    }     public

         T startService(Class

          serviceClass) { try { final String name = serviceClass.getName(); // Create the service. final T service; ........ service = constructor.newInstance(mContext); ........ startService(service); return service; } finally { Trace.traceEnd(Trace.TRACE_TAG_SYSTEM_SERVER); } } public void startService(@NonNull final SystemService service) { mServices.add(service);// Register it. long time = SystemClock.elapsedRealtime();// Start it. try { service.onStart(); //调用各个服务中的onStart()方法完成服务启动 } catch (RuntimeException ex) { ........ } }}







SystemServiceManager 主要用于管理 SystemService 的创建、启动等生命周期，SystemService 类是一个抽象类，在 SystemServiceManager 中都是通过反射创建 SystemService 对象的，然后在 startService 方法中，会将 SystemService 添加到 mServices 中，并调用 onStart() 方法．SystemServiceManager 构造函数没有多少内容，主要是把传进来的 system Context 赋值给 mContext，供后续服务创建使用．

3.3.2 LocalServices.addService

public final class LocalServices {
       private LocalServices() {
   }     private static final ArrayMap

    , Object> sLocalServiceObjects =            new ArrayMap

     , Object>();     //返回实现指定接口的本地服务实例对象    @SuppressWarnings("unchecked")    public static

       T getService(Class

        type) {
           synchronized (sLocalServiceObjects) {
               return (T) sLocalServiceObjects.get(type);        }    }     //将指定接口的服务实例添加到本地服务的全局注册表中    public static

         void addService(Class

          type, T service) { synchronized (sLocalServiceObjects) { if (sLocalServiceObjects.containsKey(type)) { throw new IllegalStateException("Overriding service registration"); } sLocalServiceObjects.put(type, service); } } //删除服务实例，只能在测试中使用。 public static

           void removeServiceForTest(Class

            type) { synchronized (sLocalServiceObjects) { sLocalServiceObjects.remove(type); } }}









把 SystemServiceManager 对象加入到本地服务的全局注册表中

3.4 ActivityTaskManagerService启动

private void startBootstrapServices() {
       ........    atm = mSystemServiceManager.startService(                ActivityTaskManagerService.Lifecycle.class).getService();    ........}

ActivityTaskManagerService 简称 ATM，Android10 中引入的新功能，用来管理 Activity 的启动、调度等．

3.4.1 ATM服务启动过程

public static final class Lifecycle extends SystemService {
           private final ActivityTaskManagerService mService;         public Lifecycle(Context context) {
               super(context);            //创建ActivityTaskManagerService，得到对象            mService = new ActivityTaskManagerService(context);        }         @Override        public void onStart() {
               publishBinderService(Context.ACTIVITY_TASK_SERVICE, mService);            //启动ATM服务            mService.start();        }        ........        public ActivityTaskManagerService getService() {
               return mService;        }    }

我们知道 SystemServiceManager.startService 最终调用的是启动对象中的 onStart 方法，因此 ATM 启动，最终会调用 ActivityTaskManagerService.Lifecycle.onStart() 来启动 ATM 服务．

3.4.2 ActivityTaskManagerService 对象创建

public class ActivityTaskManagerService extends IActivityTaskManager.Stub {
       final Context mUiContext;    final ActivityThread mSystemThread;    final ActivityTaskManagerInternal mInternal;     //ActivityStackSupervisor 是ATM中用来管理Activity启动和调度的核心类    public ActivityStackSupervisor mStackSupervisor;    //Activity 容器的根节点    RootActivityContainer mRootActivityContainer;    //WMS 负责窗口的管理    WindowManagerService mWindowManager;        //这是我们目前认为是"Home" Activity的过程    WindowProcessController mHomeProcess;        public ActivityTaskManagerService(Context context) {
           //拿到System Context        mContext = context;          mFactoryTest = FactoryTest.getMode();         //取出的是ActivityThread的静态变量sCurrentActivityThread        //这意味着mSystemThread与SystemServer中的ActivityThread一致        mSystemThread = ActivityThread.currentActivityThread();                //拿到System UI Context        mUiContext = mSystemThread.getSystemUiContext();        mLifecycleManager = new ClientLifecycleManager();        //拿到LocalService的对象        mInternal = new LocalService();        GL_ES_VERSION =            SystemProperties.getInt("ro.opengles.version", GL_ES_VERSION_UNDEFINED);    }}

Android10 把原先在 AMS 中的 Activity 的管理移到了 ATM 中，从 Android10 的代码路徑可以看出，管理 Activity 的 ATM 被放入到的 wm 路徑中，这个路徑原先归 WindowManagerService -WMS 控制，谷歌的目的也是希望在将来把 activity 和 window 融合在一起，减少冗余代码以及 AMS 和 WMS 的协调工作．

ATM的路徑为：frameworks\base\services\core\java\com\android\server\wm AMS的路徑为：frameworks\base\services\core\java\com\android\server\am

3.4.2 ActivityTaskManagerService start

private void start() {
       LocalServices.addService(ActivityTaskManagerInternal.class, mInternal);}

将 ActivityTaskManagerInternal 添加到本地服务的全局注册表中，ActivityTaskManagerInternal 为抽象类

3.5 ActivityManagerService 启动

private void startBootstrapServices() {
       ........    //启动AMS    mActivityManagerService =          ActivityManagerService.Lifecycle.startService(mSystemServiceManager, atm);    ........}

ActivityManagerService 简称 AMS，在 Android10 的版本中，Activity 的管理和调度移到 ATM 中，AMS 负责 service，broadcast，provider 的管理和调度

3.5.1 AMS服务启动过程

public static final class Lifecycle extends SystemService {
       private final ActivityManagerService mService;    private static ActivityTaskManagerService sAtm;     public Lifecycle(Context context) {
           super(context);        //创建ActivityManagerService，得到对象，传入ATM的对象        mService = new ActivityManagerService(context, sAtm);    }     @Override    public void onStart() {
           mService.start();    }    ........    public ActivityManagerService getService() {
           return mService;    }}

我们知道 SystemServiceManager.startService 最终调用的是启动对象中的 onStart 方法，因此 AMS 服务启动，最终会调用ActivityManagerService.Lifecycle.onStart() 来启动 ATM 服务

3.5.2 AMS对象创建

public class ActivityManagerService extends IActivityManager.Stub        implements Watchdog.Monitor, BatteryStatsImpl.BatteryCallback {
       public ActivityManagerService(Context systemContext, ActivityTaskManagerService atm) {
           ........        //AMS的运行上下文与SystemServer一致        mContext = systemContext;        ...        //取出的是ActivityThread的静态变量sCurrentActivityThread        //这意味着mSystemThread与SystemServer中的ActivityThread一致        mSystemThread = ActivityThread.currentActivityThread();        mUiContext = mSystemThread.getSystemUiContext();         //创建并启动名称为"ActivityManager"的线程        mHandlerThread = new ServiceThread(TAG,                THREAD_PRIORITY_FOREGROUND, false /*allowIo*/);        mHandlerThread.start();                //处理AMS中消息的主力        mHandler = new MainHandler(mHandlerThread.getLooper());                //通过UiThread,创建名称为"android.ui"的线程,用于显示UI        mUiHandler = mInjector.getUiHandler(this);         // 创建并启动名称为"ActivityManager:procStart"的线程        mProcStartHandlerThread = new ServiceThread(TAG + ":procStart",		    THREAD_PRIORITY_FOREGROUND, false /* allowIo */);        mProcStartHandlerThread.start();        mProcStartHandler = new Handler(mProcStartHandlerThread.getLooper());        ........        //创建 BroadcastQueue 前台广播对象，处理超时时长是 10s        mFgBroadcastQueue = new BroadcastQueue(this, mHandler,                "foreground", foreConstants, false);        //创建 BroadcastQueue 后台广播对象，处理超时时长是 60s        mBgBroadcastQueue = new BroadcastQueue(this, mHandler,                "background", backConstants, true);        //创建 BroadcastQueue 离线广播对象，处理超时时长是 60s        mOffloadBroadcastQueue = new BroadcastQueue(this, mHandler,                "offload", offloadConstants, true);        mBroadcastQueues[0] = mFgBroadcastQueue;        mBroadcastQueues[1] = mBgBroadcastQueue;        mBroadcastQueues[2] = mOffloadBroadcastQueue;         //启动ActiveServices, 设置后台最大服务启动数mMaxStartingBackground.        //低内存时为1, 非低内存时为8        mServices = new ActiveServices(this);        // 创建 ProviderMap 对象，用于管理 ContentProviderRecord 对象        mProviderMap = new ProviderMap(this);                // 创建电池统计服务BatteryStatsService        mBatteryStatsService = new BatteryStatsService(systemContext, systemDir,		    BackgroundThread.get().getHandler());        mBatteryStatsService.getActiveStatistics().readLocked();        mBatteryStatsService.scheduleWriteToDisk();        mBatteryStatsService.getActiveStatistics().setCallback(this);        // 创建进程统计服务ProcessStatsService, 信息保存在目录/data/system/procstats          mProcessStats = new ProcessStatsService(this, new File(systemDir, "procstats"));                         //初始化ATM        mActivityTaskManager = atm;        mActivityTaskManager.initialize(mIntentFirewall, mPendingIntentController,                DisplayThread.get().getLooper());        //得到ATM的服务信息        mAtmInternal = LocalServices.getService(vityTaskManagerInternal.class);　　　　　// 创建名称为"CpuTracker"的线程 　　   mProcessCpuThread = new Thread("CpuTracker") {
         　　　　  @Override      　　　　  public void run() {
          　　　　     synchronized (mProcessCpuTracker) {
           　　　　        mProcessCpuInitLatch.countDown();       　　　　         mProcessCpuTracker.init();         　　　　   }        　　　　    while (true) {
               　　　    synchronized(this) {
                   　　   final long now = SystemClock.uptimeMillis();               　　    long nextCpuDelay = (mLastCpuTime.get()+MONITOR_CPU_MAX_TIME)-now;                      long nextWriteDelay = (mLastWriteTime+BATTERY_STATS_TIME)-now;                      if (nextWriteDelay < nextCpuDelay) {
                             nextCpuDelay = nextWriteDelay;                      }                      if (nextCpuDelay > 0) {
                             mProcessCpuMutexFree.set(true);                          this.wait(nextCpuDelay);                      }                  }                // 更新CPU状态信息                updateCpuStatsNow();               }            }        };            //加入Watchdog的监控        Watchdog.getInstance().addMonitor(this);        Watchdog.getInstance().addThread(mHandler);    }}

构造函数主要工作就是初始化一些变量，供之后的 service，broadcast，provider 的管理和调度．

3.5.3 ActivityManagerService start

private void start() {
           removeAllProcessGroups();//移除所有进程组    mProcessCpuThread.start();//启动CPU监控线程    //启动电池状态统计服务    mBatteryStatsService.publish();    mAppOpsService.publish(mContext);//启动AppOpsService    Slog.d("AppOps", "AppOpsService published");    LocalServices.addService(ActivityManagerInternal.class, new LocalService());    mActivityTaskManager.onActivityManagerInternalAdded();    mUgmInternal.onActivityManagerInternalAdded();    mPendingIntentController.onActivityManagerInternalAdded();    try {
           mProcessCpuInitLatch.await();    } catch (InterruptedException e) {
           Slog.wtf(TAG, "Interrupted wait during start", e);        Thread.currentThread().interrupt();        throw new IllegalStateException("Interrupted wait during start");    }}

start 中主要做了两件事

• 启动 CPU 监控线程，在启动 CPU 监控线程之前，首先将进程复位
• 启动电池状态服务和权限管理服务

3.6 SystemServer.setSystemProcess

private void startOtherServices() {
        //Set up the Application instance for the system process and get started.     mActivityManagerService.setSystemProcess(); }

public void setSystemProcess() {
     try {
         //注册一些服务到ServiceManager，包括 activity、procstats、meminfo等      ServiceManager.addService(Context.ACTIVITY_SERVICE, this, /* allowIsolated= */ true,              DUMP_FLAG_PRIORITY_CRITICAL | DUMP_FLAG_PRIORITY_NORMAL | DUMP_FLAG_PROTO);      ServiceManager.addService(ProcessStats.SERVICE_NAME, mProcessStats);      ServiceManager.addService("meminfo", new MemBinder(this), /* allowIsolated= */ false,              DUMP_FLAG_PRIORITY_HIGH);      ServiceManager.addService("gfxinfo", new GraphicsBinder(this));      ServiceManager.addService("dbinfo", new DbBinder(this));      if (MONITOR_CPU_USAGE) {
             ServiceManager.addService("cpuinfo", new CpuBinder(this),                  /* allowIsolated= */ false, DUMP_FLAG_PRIORITY_CRITICAL);      }      ServiceManager.addService("permission", new PermissionController(this));      ServiceManager.addService("processinfo", new ProcessInfoService(this));       //通过解析framework-res.apk里的AndroidManifest.xml获得ApplicationInfo      ApplicationInfo info = mContext.getPackageManager().getApplicationInfo(              "android", STOCK_PM_FLAGS | MATCH_SYSTEM_ONLY);      //为ActivityThread安装system application相关信息,将framework-res.apk      //对应的ApplicationInfo安装到LoadedApk中的mApplicationInfo      mSystemThread.installSystemApplicationInfo(info, getClass().getClassLoader());        //为systemserver进程创建ProcessRecord来维护进程的相关信息      synchronized (this) {
             ProcessRecord app = mProcessList.newProcessRecordLocked(info, info.processName,                  false,                  0,                  new HostingRecord("system"));          app.setPersistent(true); //设置进程常驻          app.pid = MY_PID;  //为ProcessRecord赋值当前进程ID，即system_server进程ID          app.getWindowProcessController().setPid(MY_PID);          app.maxAdj = ProcessList.SYSTEM_ADJ;          app.makeActive(mSystemThread.getApplicationThread(), mProcessStats);          mPidsSelfLocked.put(app); //将ProcessRecord放到mPidSelfLocked里统一管理          mProcessList.updateLruProcessLocked(app, false, null);//更新lru进程列表          updateOomAdjLocked(OomAdjuster.OOM_ADJ_REASON_NONE);//更新adj      }  } catch (PackageManager.NameNotFoundException e) {
         throw new RuntimeException(              "Unable to find android system package", e);  }   // Start watching app ops after we and the package manager are up and running.  mAppOpsService.startWatchingMode(AppOpsManager.OP_RUN_IN_BACKGROUND, null,          new IAppOpsCallback.Stub() {
                 @Override public void opChanged(int op, int uid, String packageName) {
                     if (op == AppOpsManager.OP_RUN_IN_BACKGROUND && packageName != null) {
                         if (mAppOpsService.checkOperation(op, uid, packageName)                              != AppOpsManager.MODE_ALLOWED) {
                             runInBackgroundDisabled(uid);                      }                  }              }          });  }

AMS 的 setSystemProcess 主要有以下五个功能：

• 注册一些服务:包括 activity、procstats、meminfo、gfxinfo、dbinfo、permission、processinfo
• 获取 package 名为 “android” 的应用的 ApplicationInfo
• 为 ActivityThread 安装 system application 相关信息，将 framework-res.apk 对应的 ApplicationInfo 安装到 LoadedApk 中的 mApplicationInfo
• 为 systemserver 主进程开辟一个 ProcessRecord 来维护进程的相关信息
• AMS 进程管理相关的操作

3.7 ActivityManagerService.systemReady

private void startOtherServices() {
           mActivityManagerService.systemReady(() -> {
   xxxxxgoingCallbackxxx,BOOT_TIMINGS_TRACE_LOG);    }     public void systemReady(final Runnable goingCallback, TimingsTraceLog traceLog) {
           阶段1：关键服务的初始化        阶段2：goingCallback处理        阶段3：启动Home Activity，完成AMS启动    }

AMS 的 systemReady 处理主要分为三个阶段

• 阶段1：主要是调用一些关键服务的初始化函数， 然后杀死那些没有 FLAG_PERSISTENT 却在 AMS 启动完成前已经存在的进程，同时获取一些配置参数。 需要注意的是，由于只有 Java 进程才会向 AMS 注册，而一般的 Native 进程不会向 AMS 注册，因此此处杀死的进程是 Java 进程。
• 阶段2：执行 goingCallback 的处理，主要的工作就是通知一些服务可以进行 systemReady、systemRunning 相关的工作，并进行启动服务或应用进程的工作
• 阶段3：启动 Home Activity，当启动结束，并发送 ACTION_BOOT_COMPLETED 广播，AMS 的启动过程告一段落

3.7.1 systemReady阶段１

public void systemReady(final Runnable goingCallback, TimingsTraceLog traceLog) {
       synchronized(this) {
           //第一次进入mSystemReady为false，不走该流程        if (mSystemReady) {
               if (goingCallback != null) {
                   goingCallback.run();            }            return;        }         /** PowerSaveMode_start */        Settings.System.putInt(mContext.getContentResolver(),                ActivityTaskManagerService.SUPER_POWER_SAVE_MODE,                ActivityTaskManagerService.SUPER_POWER_SAVE_MODE_NORMAL);        /** PowerSaveMode_end */         //这一部分主要是调用一些关键服务SystemReady相关的函数，        //进行一些等待AMS初始完，才能进行的工作        mActivityTaskManager.onSystemReady();        mUserController.onSystemReady();        mAppOpsService.systemReady();        ........        mSystemReady = true;    }     try {
           sTheRealBuildSerial = IDeviceIdentifiersPolicyService.Stub.asInterface(                ServiceManager.getService(Context.DEVICE_IDENTIFIERS_SERVICE))                .getSerial();    } catch (RemoteException e) {
   }    //非persistent进程添加到procsToKill列表    ArrayList

     procsToKill = null;    synchronized(mPidsSelfLocked) {
           //mPidsSelfLocked中保存当前正在运行的所有进程的信息        for (int i=mPidsSelfLocked.size()-1; i>=0; i--) {
               ProcessRecord proc = mPidsSelfLocked.valueAt(i);            //在AMS启动完成前，如果没有FLAG_PERSISTENT标志的进程已经启动了，            //就将这个进程加入到procsToKill中            if (!isAllowedWhileBooting(proc.info)){
                   if (procsToKill == null) {
                       procsToKill = new ArrayList

     ();                }                procsToKill.add(proc);            }        }    }     //收集已经启动的进程并杀死，排除persistent常驻进程    synchronized(this) {
           //利用removeProcessLocked关闭procsToKill中的进程        if (procsToKill != null) {
               for (int i=procsToKill.size()-1; i>=0; i--) {
                   ProcessRecord proc = procsToKill.get(i);                Slog.i(TAG, "Removing system update proc: " + proc);                mProcessList.removeProcessLocked(proc, true, false, "system update done");            }        }        //至此系统准备完毕        mProcessesReady = true;    }    ........    mUgmInternal.onSystemReady(); }



主要是调用一些关键服务的初始化函数， 然后杀死那些没有 FLAG_PERSISTENT 却在 AMS 启动完成前已经存在的进程， 同时获取一些配置参数。 需要注意的是，由于只有 Java 进程才会向 AMS 注册，而一般的 Native 进程不会向 AMS 注册，因此此处杀死的进程是 Java 进程。

3.7.2 systemReady阶段2

public void systemReady(final Runnable goingCallback, TimingsTraceLog traceLog) {
       ........    //调用参数传入的runnable对象，SystemServer中有具体的定义    if (goingCallback != null) goingCallback.run();    ........    //调用所有系统服务的onStartUser接口    mSystemServiceManager.startUser(currentUserId);    synchronized (this) {
           //启动persistent为1的application所在的进程        startPersistentApps(PackageManager.MATCH_DIRECT_BOOT_AWARE);        //设置启动中        mBooting = true;        ........}

执行 goingCallback 的处理，主要的工作就是通知一些服务可以进行 systemReady 相关的工作，并进行启动服务或应用进程的工作．

3.7.2.1 goingCallback.run()

private void startOtherServices() {
     mActivityManagerService.systemReady(() -> {
     //阶段 550  mSystemServiceManager.startBootPhase(              SystemService.PHASE_ACTIVITY_MANAGER_READY);  ........  //监控Native的crash  mActivityManagerService.startObservingNativeCrashes();  , BOOT_TIMINGS_TRACE_LOG);  ........  //启动WebView  mWebViewUpdateService.prepareWebViewInSystemServer();  //启动systemUI,参考[4.7.2.3]  startSystemUi(context, windowManagerF);    // 执行一系列服务的systemReady方法  networkManagementF.systemReady();  ipSecServiceF.systemReady();  networkStatsF.systemReady();  connectivityF.systemReady();  networkPolicyF.systemReady(networkPolicyInitReadySignal);  ........  //阶段 600  mSystemServiceManager.startBootPhase(              SystemService.PHASE_THIRD_PARTY_APPS_CAN_START);    //执行一系列服务的systemRunning方法  locationF.systemRunning();  countryDetectorF.systemRunning();  networkTimeUpdaterF.systemRunning();  inputManagerF.systemRunning();  telephonyRegistryF.systemRunning();  mediaRouterF.systemRunning();  mmsServiceF.systemRunning();  ........}

监控 Native 的 crash，启动 WebView，执行一些服务的 systemReady 和 systemRunning 方法．

3.7.2.2 startPersistentApps()

void startPersistentApps(int matchFlags) {
     if (mFactoryTest == FactoryTest.FACTORY_TEST_LOW_LEVEL) return;    synchronized (this) {
         try {
              //从PKMS中得到persistent为1的ApplicationInfo          final List

     apps = AppGlobals.getPackageManager()                  .getPersistentApplications(STOCK_PM_FLAGS | matchFlags).getList();          for (ApplicationInfo app : apps) {
                  //由于framework-res.apk已经由系统启动，所以此处不再启动它              if (!"android".equals(app.packageName)) {
                      //addAppLocked中将启动application所在进程                   addAppLocked(app, null, false, null /* ABI override */);              }          }      } catch (RemoteException ex) {
         }  }}


启动 persistent 为 1 的 application 所在的进程．

3.7.2.3 startSystemUi()

private static void startSystemUi(Context context, WindowManagerService windowManager) {
     Intent intent = new Intent();  intent.setComponent(new ComponentName("com.android.systemui",          "com.android.systemui.SystemUIService"));  intent.addFlags(Intent.FLAG_DEBUG_TRIAGED_MISSING);  //Slog.d(TAG, "Starting service: " + intent);  context.startServiceAsUser(intent, UserHandle.SYSTEM);  windowManager.onSystemUiStarted();}

启动 systemUI，服务名称 ”com.android.systemui/.SystemUIService”

3.7.3 systemReady阶段3

public  void systemReady(final Runnable goingCallback, TimingsTraceLog traceLog) {
     ........  //通过ATM，启动Home Activity  mAtmInternal.startHomeOnAllDisplays(currentUserId, "systemReady");  ........  //发送一些广播消息  try {
         //system发送广播 ACTION_USER_STARTED = "android.intent.action.USER_STARTED";      Intent intent = new Intent(Intent.ACTION_USER_STARTED);      intent.addFlags(Intent.FLAG_RECEIVER_REGISTERED_ONLY              | Intent.FLAG_RECEIVER_FOREGROUND);      intent.putExtra(Intent.EXTRA_USER_HANDLE, currentUserId);      broadcastIntentLocked(null, null, intent,              null, null, 0, null, null, null, OP_NONE,              null, false, false, MY_PID, SYSTEM_UID, callingUid, callingPid,              currentUserId);      //system发送广播 ACTION_USER_STARTING= "android.intent.action.USER_STARTING";      intent = new Intent(Intent.ACTION_USER_STARTING);      intent.addFlags(Intent.FLAG_RECEIVER_REGISTERED_ONLY);      intent.putExtra(Intent.EXTRA_USER_HANDLE, currentUserId);      broadcastIntentLocked(null, null, intent,              null, new IIntentReceiver.Stub() {
                     @Override                  public void performReceive(Intent intent, int resultCode, String data,                          Bundle extras, boolean ordered, boolean sticky, int sendingUser)                          throws RemoteException {
                     }              }, 0, null, null,              new String[] {
   INTERACT_ACROSS_USERS}, OP_NONE,              null, true, false, MY_PID, SYSTEM_UID, callingUid, callingPid,              UserHandle.USER_ALL);      } catch (Throwable t) {
             Slog.wtf(TAG, "Failed sending first user broadcasts", t);      } finally {
             Binder.restoreCallingIdentity(ident);  }}

启动 Home Activity，当启动结束，并发送 ACTION_BOOT_COMPLETED 广播时，AMS 的启动过程告一段落．

3.7.3.1 ATM.startHomeOnAllDisplays

ActivityTaskManagerService.java

public boolean startHomeOnAllDisplays(int userId, String reason) {
       synchronized (mGlobalLock) {
           //调用RootActivityContainer的startHomeOnAllDisplays()，最终到startHomeOnDisplay()        return mRootActivityContainer.startHomeOnAllDisplays(userId, reason);    }}

启动 Home Activity

RootActivityContainer.java

boolean startHomeOnDisplay(int userId, String reason, int displayId, boolean allowInstrumenting,        boolean fromHomeKey) {
       // Fallback to top focused display if the displayId is invalid.    if (displayId == INVALID_DISPLAY) {
           displayId = getTopDisplayFocusedStack().mDisplayId;    }     Intent homeIntent = null;    ActivityInfo aInfo = null;    if (displayId == DEFAULT_DISPLAY) {
           //home intent有CATEGORY_HOME        homeIntent = mService.getHomeIntent();         //根据intent中携带的ComponentName，利用PKMS得到ActivityInfo        aInfo = resolveHomeActivity(userId, homeIntent);    } else if (shouldPlaceSecondaryHomeOnDisplay(displayId)) {
           Pair

     info =                RootActivityContainerMifavor.resolveSecondaryHomeActivityPcMode(this, userId, displayId);        aInfo = info.first;        homeIntent = info.second;    }    if (aInfo == null || homeIntent == null) {
           return false;    }     if (!canStartHomeOnDisplay(aInfo, displayId, allowInstrumenting)) {
           return false;    }     // Updates the home component of the intent.    homeIntent.setComponent(new ComponentName(aInfo.applicationInfo.packageName, aInfo.name));    homeIntent.setFlags(homeIntent.getFlags() | FLAG_ACTIVITY_NEW_TASK);    // Updates the extra information of the intent.    if (fromHomeKey) {
           homeIntent.putExtra(WindowManagerPolicy.EXTRA_FROM_HOME_KEY, true);    }    // Update the reason for ANR debugging to verify if the user activity is the one that    // actually launched.    final String myReason = reason + ":" + userId + ":" + UserHandle.getUserId(            aInfo.applicationInfo.uid) + ":" + displayId;    //启动Home Activity--Luncher    mService.getActivityStartController().startHomeActivity(homeIntent, aInfo, myReason,            displayId);    return true;}


四　Android10中AMS的一些变化

在 Android10 中谷歌为了将来的方案设计更加明确，对 AMS 做了很多修改，安卓的最终目的是把 activity 和 window 融合，在 Android10 上只是简单的代码路徑变化，整体逻辑还是跟 Android9.0 类似．

4.1 Android P冗余

Android9.0 及以前版本，Acitivity 管理由 AMS 和 WMS 协作完成，导致在 AMS 和 WMS 中都有相似功能的实体，除了大量的代码冗余之外，二者之间的协作也非常困难。

4.2 Android10的变化

从 Android10 的代码变更看，谷歌最终的目的是把 activity 和 window 融合，目前发布的版本虽然做了大量的代码变更，但和 P 之前的版本的流程变化不大，目前只是简单的把代码整理到一起了，还属于中间状态，按 android 文档介绍，完全融合在 M 甚至更靠后的版本才能完成。目前已完成的工作：

• 把 AMS 下面只和 activity 管理相关的代码移到 WMS 的目录下，actvityStack、activityRecord 等文件，全部移到 WMS 目录下，和 window 统一管理.
• AMS 中部分文件拆分，把原来 activity 和其他组件融合在一起处理的文件进行拆分，activity 相关部分单独拆分，移到 WMS 中统一管理。比如 ActivityManagerService.java 拆分成了 ActivityManagerService.java 和 ActivityTaskManagerService.java 两个文件，activity 的启动由ActivityTaskManagerService.java 负责
• 因为 Activity 和 window 的管理统一由 WMS 完成，不再需要之前的 DispayWindowController、stackWindowController 来居中协调，可以把 display、stack、task 等统一管理。最终要做到完全融合，以 stack 为例，完成后会把 taskstack 的功能完全融合进 activityStack，目前只做到了在 activityStack 中包含 taskstack。创建、管理流程也随之发生变化。

五　总结

AMS 的启动主要经历了如下几个阶段：

• 为 SystemServer 进程创建 Android 运行环境，例如 System Context
• 启动 AMS，做一些初始化的工作
• 将 SystemServer 进程纳入到 AMS 的进程管理体系中
• AMS 启动完成，通知服务或应用完成后续的工作，调用一些服务的 systemReady() 方法
• 启动 Luncher，完成 AMS 的启动工作
