Spring Cloud之路由网关Zuul

发布日期：2021-05-06 15:33:29 浏览次数：12 分类：技术文章

本文共 7229 字，大约阅读时间需要 24 分钟。

一：Zuul简单介绍

简介
这是Netflix构建微服务的另一个组件—>智能路由网关组件Zuul。它一般用于构建
边界服务（Edge Service),主要用于动态路由，过滤，监控，弹性伸缩和安全。

Zuul的主要作用
⑴Zuul,Ribbon以及Euraka相结合，可以实现智能路由和负载均衡的功能，Zuul能够
  将请求流量按照某种策略分发到集群状态的多个服务实例。
⑵网关将所有服务的API接口统一聚合，并且统一对外暴露。外界系统调用API接口
时，都是由路由对外暴露的API接口，外界系统不需要知道微服务系统中各个服务
相互调用的复杂性。微服务系统也保护了其内部微服务单元的API接口，防止其被
外界直接调用，导致服务的敏感信息对外暴露。
⑶网关服务可以用来做用户身份认证和权限认证，防止非法请求操作API接口，对服
  务器起到保护作用。
⑷网关可以实现监控功能，实时日志输出，对请求进行记录。
⑸网关可以用来实现流量监控，在高流量的情况下，对服务进行降级。
⑹API接口从内部服务分离出来，方便做测试。

Zuul的工作原理
Zuul是通过Servlet来实现的，Zuul通过自定义的ZuulServlet（类似于Spring MVC的
DispatchServlet）来对请求进行控制，ZuulServlet是Zuul的核心Servlet,它的作用是初始
化ZuulFilter，并且去编排这些ZuulFilter的执行顺序，这个类中存在一个service()方法，执
行了过滤器执行的逻辑。Zuul的核心是一系列的过滤器，可以在Http请求的发起和响应返
回期间执行一系列的过滤器。Zuul包含了以下4种过滤器：
a：PRE过滤器—它是在请求路由到具体的服务之前执行的，这种类型的过滤器可以
做安全验证，例如身份验证，参数验证等。
b：ROUTING过滤器—它用于将请求路由到具体的微服务实例。在默认情况下，它
使用Http Client进行网络请求。
c：POST过滤器—它是在请求已经被路由到具体的微服务之后执行的。一般情况下
用作收集统计信息，指标，以及将响应传输到客户端。
d：EEOR过滤器—它是在其它过滤器发生错误时执行的。

Zuul过滤器的关键特性
⑴简介
Zuul采取了动态读取，编译和运行这些过滤器。过滤器之间不能直接相互通信，
而是通过RequestContext对象来共享数据，每个请求都会创建一个RequestContext
对象。
⑵特性如下
a：Type（类型）—Zuul过滤器的类型，这个类型决定了过滤器在请求的哪个阶段
起作用，例如PRE，POST阶段等。
b：Execution Order（执行顺序）—这个参数规定了过滤器的执行顺序，order的值
越小，越先执行。
c：Criteria（标准）—表示Filter执行所需的条件
d：Action（行动）—表示如果符合执行条件，则执行Action（即逻辑代码）

Zuul请求的生命周期

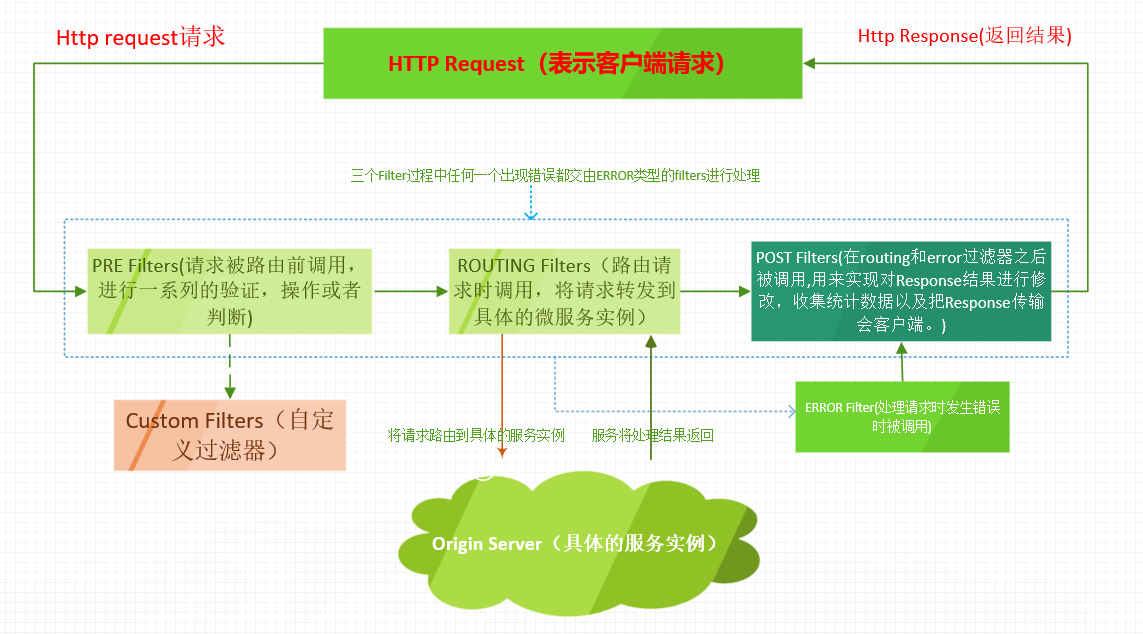

⑴流程图如下

⑵流程图的逻辑如下
当一个客户端Request请求进入Zuul网关服务时，会先进入到PRE Filters过滤器，进行
一系列的验证，操作或者判断，当然我们也可以使用自定义放入过滤器。后面再交给过滤器
ROUTING Filters去进行请求的路由转发，将请求路由到具体的服务实例进行逻辑处理，最后
返回处理结果。当具体的服务处理完后，最后由POST Filters过滤器进行处理，这个会将结果
返回给客户端。当然PRE,ROUTING,POST这3个处理器处理请求的过程中一旦处理任何问题，
都会调用ERROR Filters进行处理，最后将问题返回到客户端。

二：案例实战

首先我们搭建Zuul服务

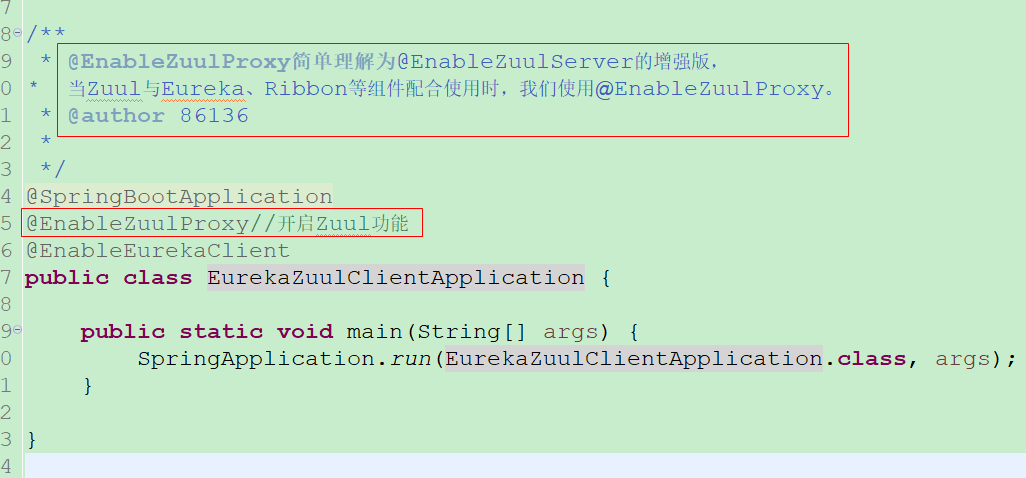

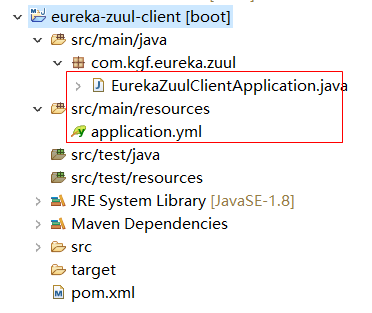

⑴创建启动类EurekaZuulClientApplication.java文件

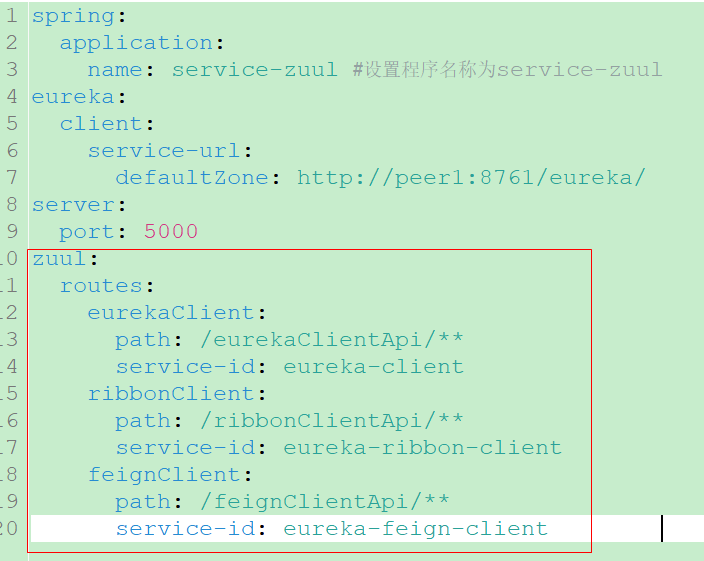

⑵创建配置文件application.yml文件

由上面的配置我们能够知道程序名称为service-zuul

服务中心的注册地址为：http://peer1:8761/eureka/

程序的端口为5000

并且我们这里配置了zuul.routs.eurekaClient.path为/eurekaClientApi/**,

zuul.routs.eurekaClient.service-id为eureka-client，那么这两个配置表示

的就是将以/eurekaClientApi开头的Url路由到eureka-client服务。当然其中

zuul.routs.eurekaClient中的eurekaClient是自定义的。同理下面的两个服务

eureka-ribbon-client和eureka-feign-client也是一样。

⑶在pom.xml文件中添加依赖




       4.0.0



        com.kgf


        chapter5-2


        1.0-SNAPSHOT



       eureka-zuul-client


       eureka-zuul-client




         org.springframework.cloud


         spring-cloud-starter-netflix-zuul




         org.springframework.cloud


         spring-cloud-starter-netflix-eureka-client




         org.springframework.boot


         spring-boot-starter-web




         org.springframework.boot


         spring-boot-starter-test


         test

测试效果

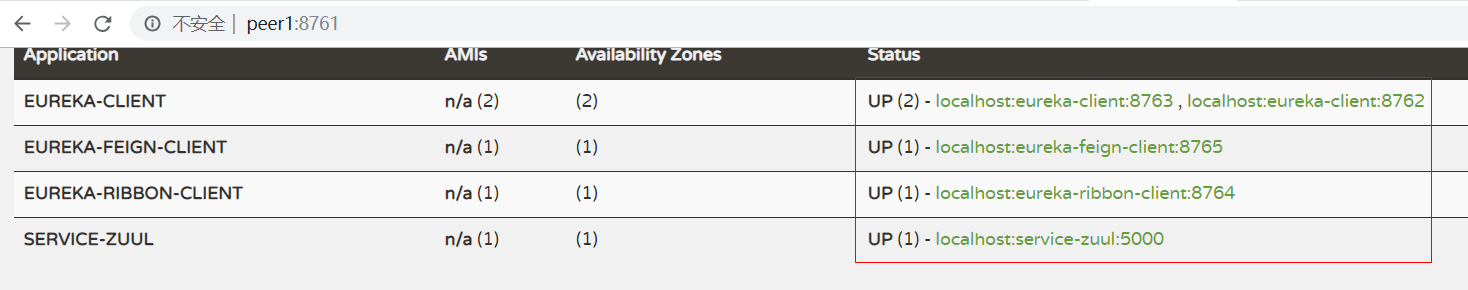

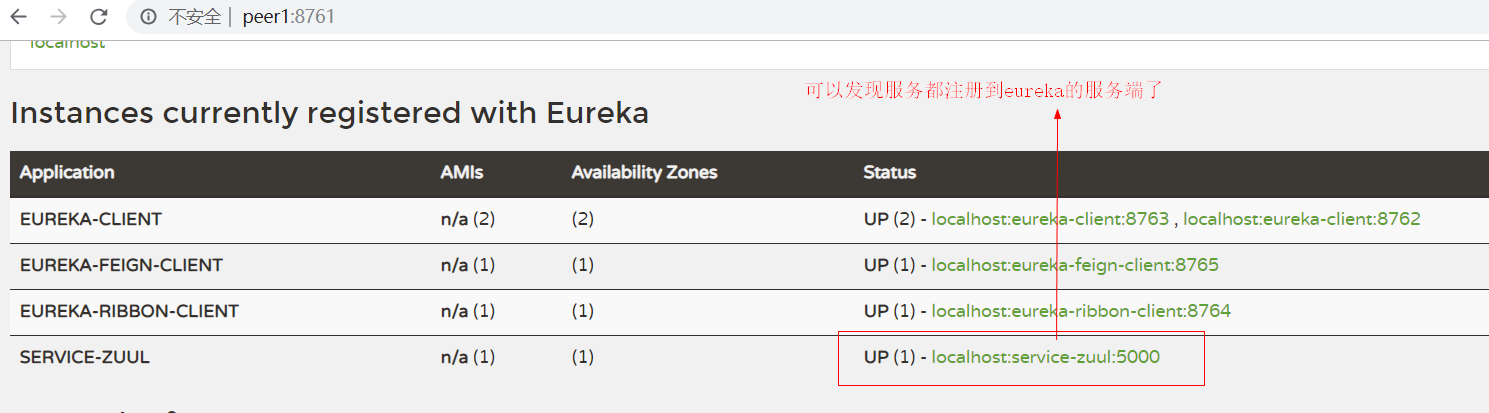

⑴ 依次启动工程eureka-server，eureka-client（注意这里需要启动两个实例，端口分别为8762,8763)，eureka-ribbon-client,
eureka-feign-client和eureka-zuul-client
⑵ 效果

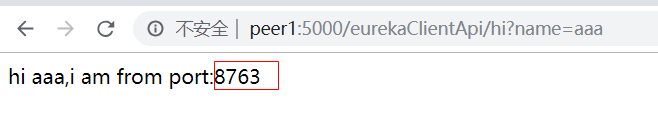

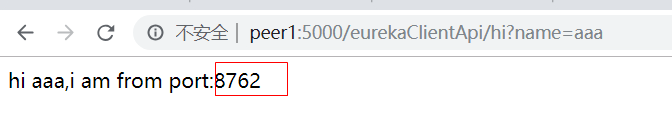

a：那么现在我们首先通过zuul服务直接访问eureka-client的接口
路径：
第一次：

第二次：

通过上面的效果我们是可以发现zuul默认和Ribbon结合实现了负载均衡的功能。
  这说明zuul起到了路由的作用。

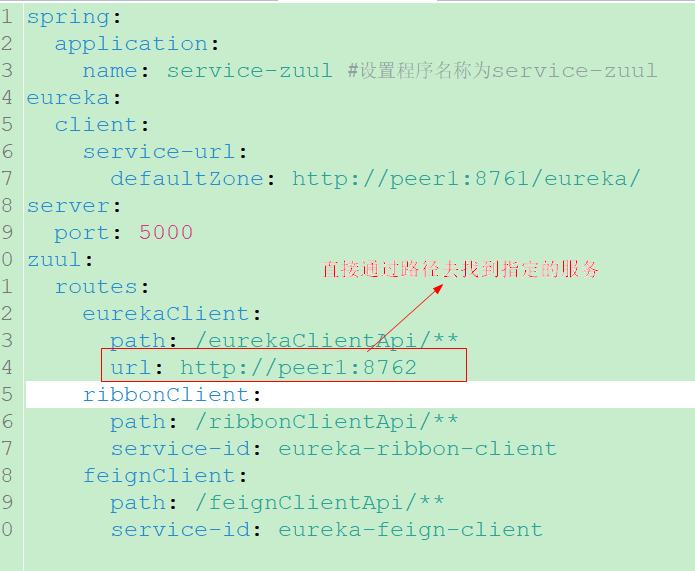

b：当然如果我们不需要Ribbon去做这个负载均衡，我们可以指定服务实例的Url,一旦指定
了url，这时候就不需要service-id了，如下：

效果如下，不管请求几次都是8762这个服务的实例了。

c：当然，如果我们既想要去指定Url，又想做负载均衡，那么我们就需要自己维护
负载均衡的服务注册列表。

再次看看效果：
第一次：

第二次：

三：我们在Zuul的配置上可以添加一个前缀

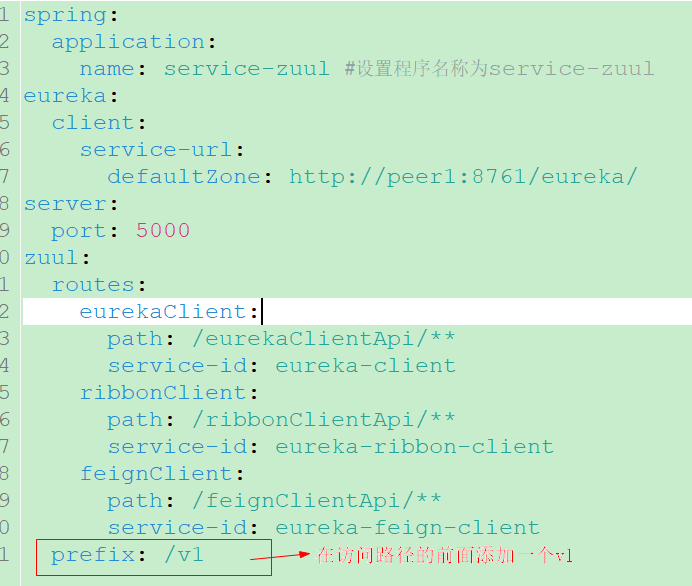

在application.yml配置文件中添加一个属性prefix即可

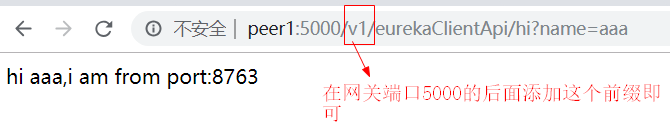

效果

四：在Zuul上配置熔断器

简介
在Zuul中实现熔断功能需要实现FallbackProvider的接口。实现该接口的两个方法，
一个是getRoute()方法，用于指定熔断功能应用于哪些路由的服务，另一个方法fallbackResponse()
为进入熔断功能时执行的逻辑。

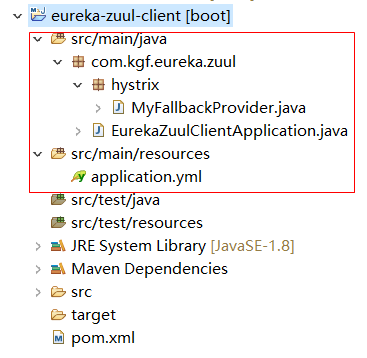

创建接口FallbackProvider的实现类MyFallbackProvider.java

package com.kgf.eureka.zuul.hystrix;import java.io.ByteArrayInputStream;import java.io.IOException;import java.io.InputStream;import org.springframework.cloud.netflix.zuul.filters.route.FallbackProvider;import org.springframework.http.HttpHeaders;import org.springframework.http.HttpStatus;import org.springframework.http.MediaType;import org.springframework.http.client.ClientHttpResponse;import org.springframework.stereotype.Component;@Componentpublic class MyFallbackProvider implements FallbackProvider  {	@Override	public String getRoute() {		return "eureka-client";//实现对eureka-client服务的熔断	}	@Override	public ClientHttpResponse fallbackResponse(String route, Throwable cause) {		return new ClientHttpResponse() {			@Override			public InputStream getBody() throws IOException {				return new ByteArrayInputStream("Error,I am the fallback".getBytes());			}			@Override			public HttpHeaders getHeaders() {				HttpHeaders headers = new HttpHeaders();				headers.setContentType(MediaType.APPLICATION_JSON);				return headers;			}			@Override			public HttpStatus getStatusCode() throws IOException {				return HttpStatus.OK;			}			@Override			public int getRawStatusCode() throws IOException {				return 200;			}			@Override			public String getStatusText() throws IOException {				return "OK";			}			@Override			public void close() {							}					};	}}

依次启动工程eureka-server，eureka-client（注意这里需要启动两个实例，端口分别为8762,8763)，eureka-ribbon-client,
eureka-feign-client和eureka-zuul-client

效果
访问eureka-client接口正常展示

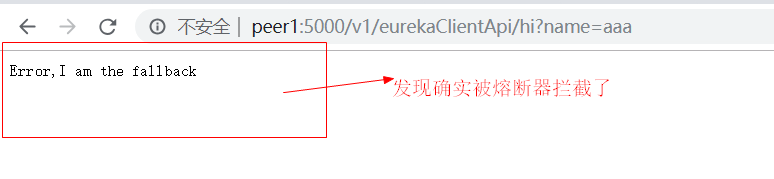

下面我们将eureka-client关掉效果：

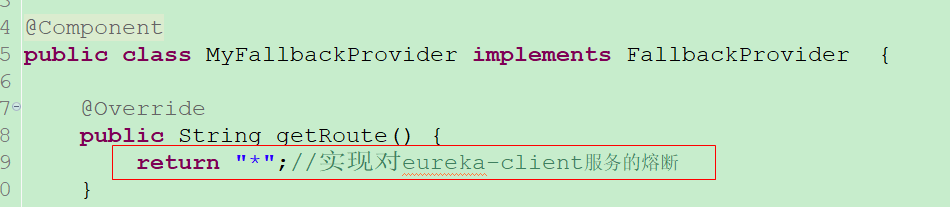

如果我们将getRoute()方法的返回改为”*”,那么将对所有的路由服务都加熔断功能

五：在Zuul中使用过滤器

简介
zuul不仅只是路由，并且还能过滤，做一些安全验证，实现过滤器很简单，只要继承ZuulFilter，并且实现
ZuulFilter中的抽象方法，包括filterType()和filterOrder(),以及IZuulFilter的shouldFilter()和Object run()的两个方法。

实例代码

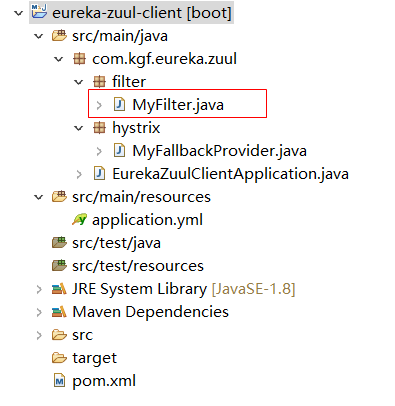

⑴创建自定义的过滤器MyFilter.java

package com.kgf.eureka.zuul.filter;import java.io.IOException;import javax.servlet.http.HttpServletRequest;import org.apache.commons.lang.StringUtils;import org.slf4j.Logger;import org.slf4j.LoggerFactory;import org.springframework.stereotype.Component;import com.netflix.zuul.ZuulFilter;import com.netflix.zuul.context.RequestContext;import com.netflix.zuul.exception.ZuulException;/** *      自定义过滤器 * @author 86136 * */@Componentpublic class MyFilter extends ZuulFilter {	private static Logger log = LoggerFactory.getLogger(MyFilter.class);		/**	 * filterType：返回一个字符串代表过滤器的类型，在zuul中定义了四种不同生命周期的过滤器类型，具体如下：	 * 1:pre：路由之前	 * 2:routing：路由之时	 * 3:post： 路由之后	 * 4:error：发送错误调用	 */	@Override	public String filterType() {		return "pre";//这里必须小写	}	/**	 * 这个方法表示该过滤器是否过滤逻辑，如果为true,则执行run方法，如果为false，则不执行run方法	 */	@Override	public boolean shouldFilter() {		return true;	}	/**	 * 这个run方法中是主要写具体过滤的逻辑的。	 * 这里我们测试的例子是判断用户是否在请求参数中传递了token这个参数，	 * 如果没有传递这个参数，那么请求就不会被传递到具体的服务实例，直接返回相应状态码401	 */	@Override	public Object run() throws ZuulException {		//获取RequestContext对象，因为过滤器直接不能直接通信，必须通过RequestContext来共享数据		RequestContext context = RequestContext.getCurrentContext();		//获取HttpServletRequest对象		HttpServletRequest request = context.getRequest();		//获取我们的参数标识		String accessToken = request.getParameter("token");		if(StringUtils.isBlank(accessToken)) {			log.warn("token is empty!");			//如果参数为空，那么我们设置网关返回直接不路由到具体服务			context.setSendZuulResponse(false);			//返回状态码为401			context.setResponseStatusCode(401);			try {				//将错误信息返回到前台				context.getResponse().getWriter().write("token is empty!");			} catch (IOException e) {				return null;			}		}		log.info("ok");		return null;	}	    /**              * 过滤的顺序 ,值越小越先执行该过滤器     */	@Override	public int filterOrder() {		return 0;	}}

⑵依次启动工程eureka-server，eureka-client（注意这里需要启动两个实例，端口分别为8762,8763)，eureka-ribbon-client,

eureka-feign-client和eureka-zuul-client服务

a：访问浏览器路径：

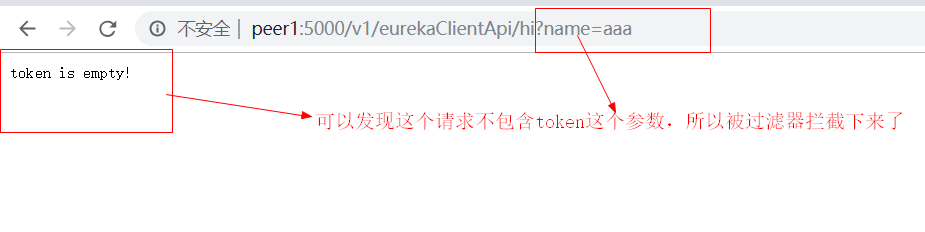

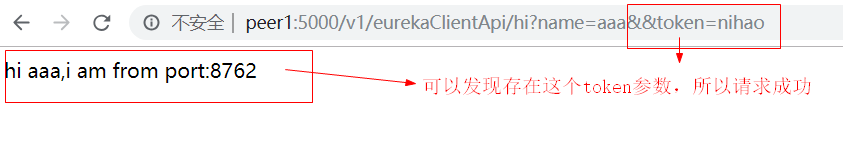

b：访问浏览器路径：

c：总结

我们定义的pre类型的过滤器在请求被zuul路由转发之前，会对请求进行安全校验。
