1. VLAN的概述可优势

VLAN（虚拟局域网），是一组逻辑上的设备和用户，可用来分割广播域。

优势：防范信令风暴，安全，节约成本，提高性能，提高维护人员效率，简化管理，增加网络连接的灵活性。

VLAN分为静态VLAN 和动态VLAN。基于端口划分的是静态VLAN，基于MAC地址划分的是动态VLAN。

VLAN ID的划分范围：

2. VLAN使用

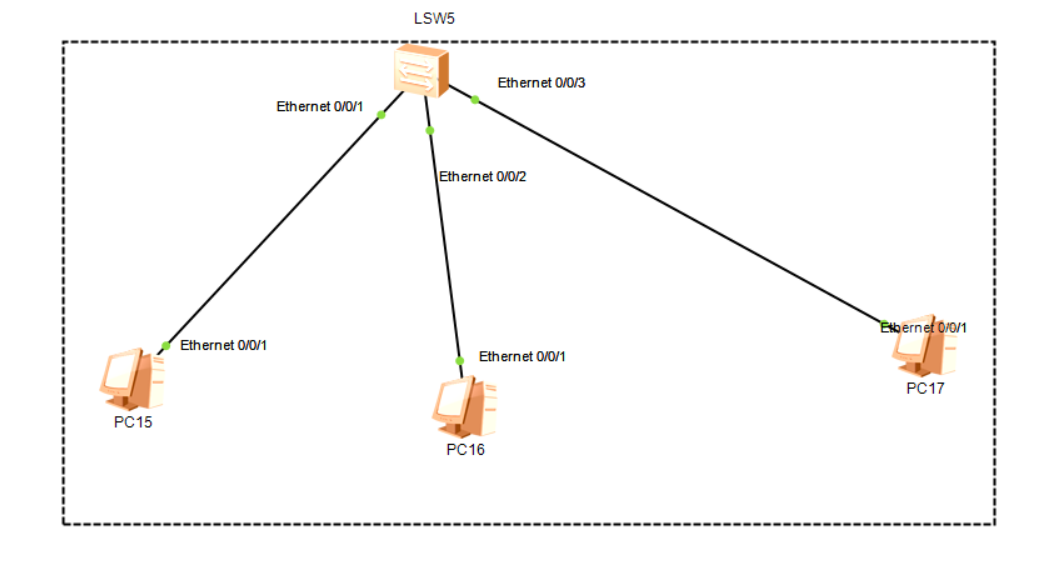

在ensp中创建相应设备并启动

由三台主机设置3个VLAN；
命令如下：

然后分别将3台主机加入不同的VLAN：

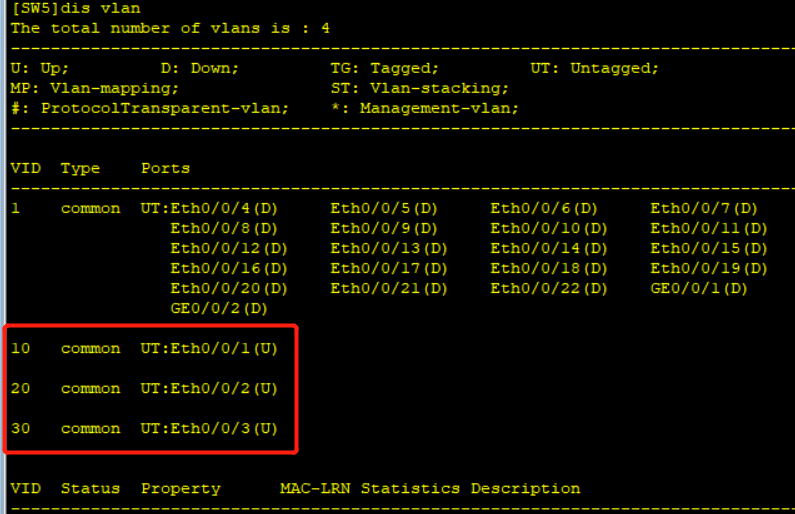

查看

然后设置主机IP，设置主机IP分别为192.168.15.1，192.168.15.2，192.168.15.3，
发现3台主机互相ping不通；
此时在VLAN10中在添加一条PC，设置IP为192.168.15.4

同VLAN内主机192.168.15.1，和192.168.15.4可以ping通。

3. 交换机之间的VLAN通信

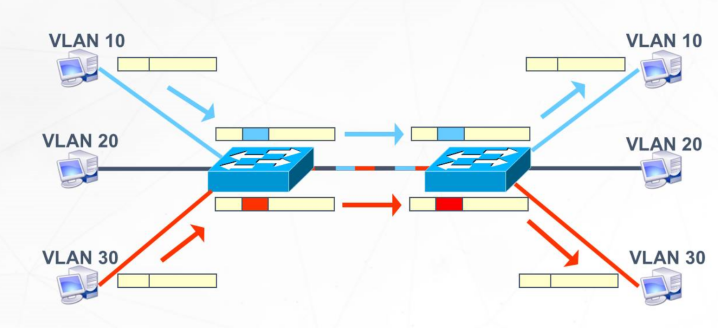

VLAN夸交换机通信会发送的数据打上VLAN标识，只有对应VLAN的接收方才能收到

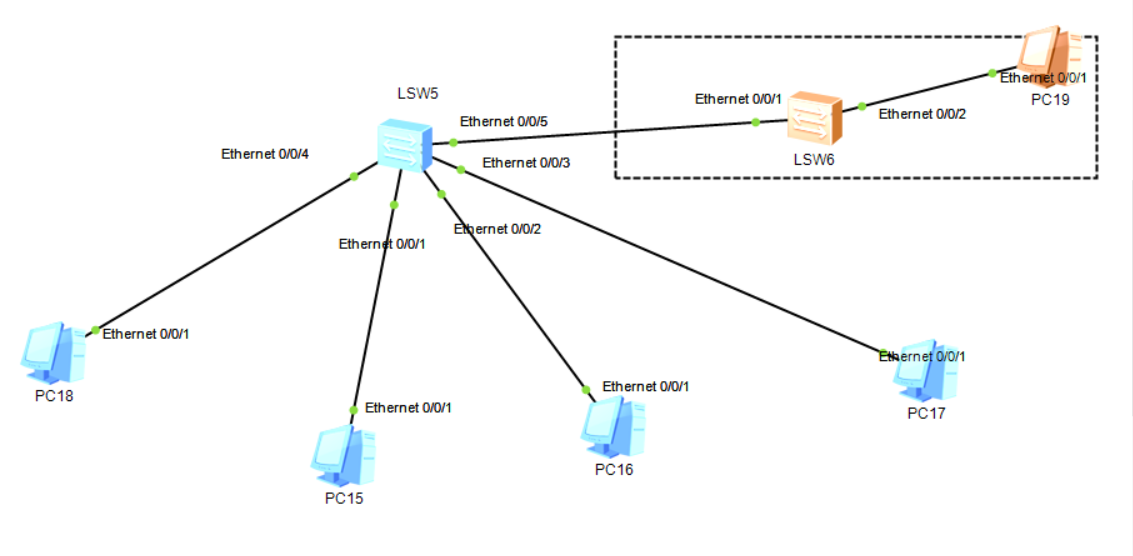

以上面数据为例，添加一台交换机和PC，实现不同交换机上的PC通信。

实现PC18和PC19的通信。PC18的ip 192.168.15.4，处于VLAN10中。

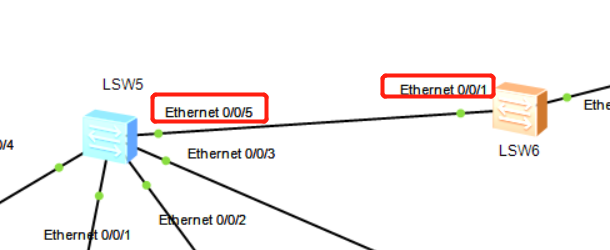

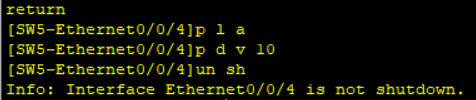

设置


允许VLAN10的数据流入

允许VLAN10的数据流入交换机6

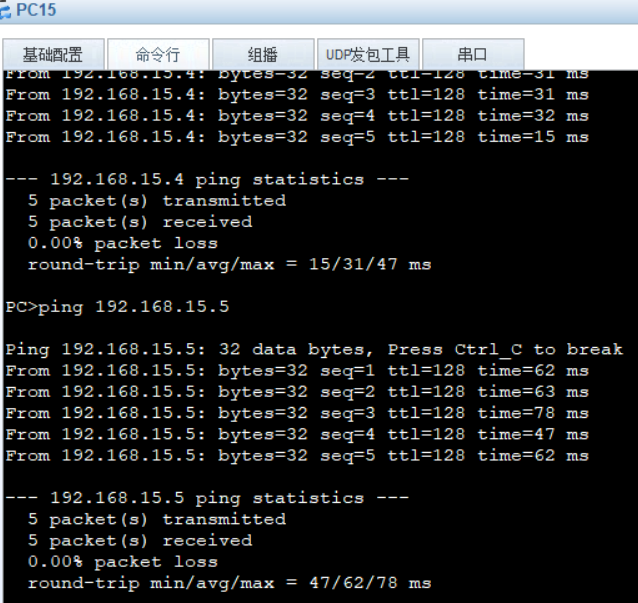

此时PC18可ping通处于不同交换机上的PC19

3.1 Hybrid

华为的hybrid vlan混合端口：hybrid接口是华为设备的特殊的二层接口模式，hybrid接口和trunk接口相同之处是都可以允许多个VLAN的流量通过并打上标签，不同之处在于hybrid接口可用允许多个VLAN的报文发送是不打标签。
hybrid是华为交换机的默认接口，既可以实现access接口的功能，也能实现trunk接口的功能，不借助三层设备即可实现跨VLAN通信和控制访问，相对于其他两种接口具有更高的灵活性和可控性。

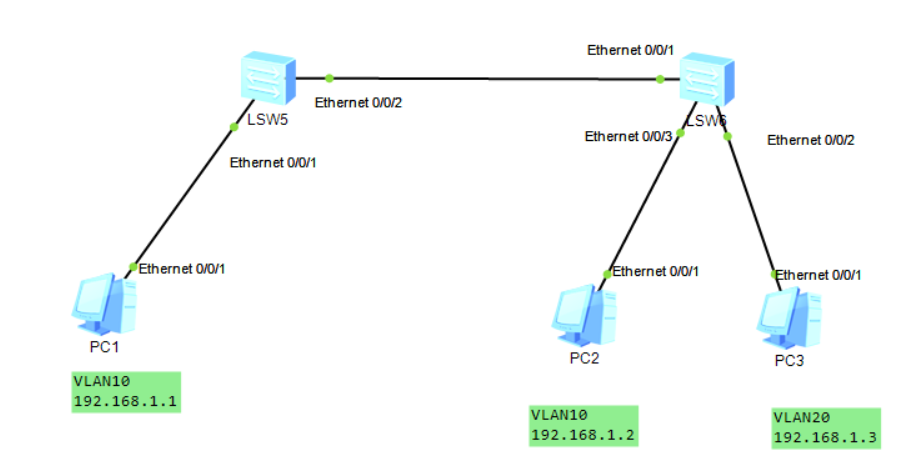

示例数据如下：

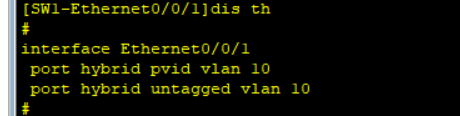

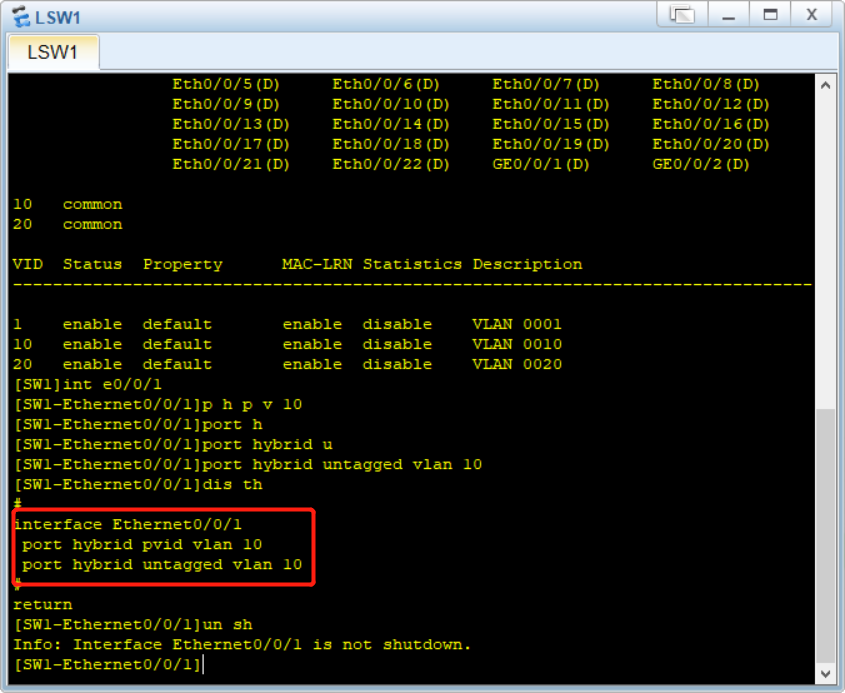

交换机1的接口设置如下：

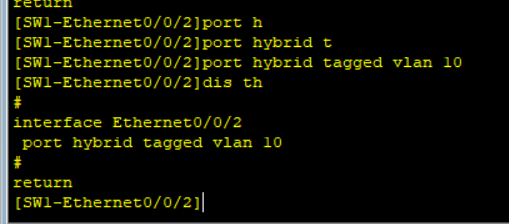

交换机1接口2设置如下：

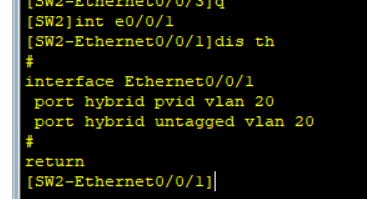

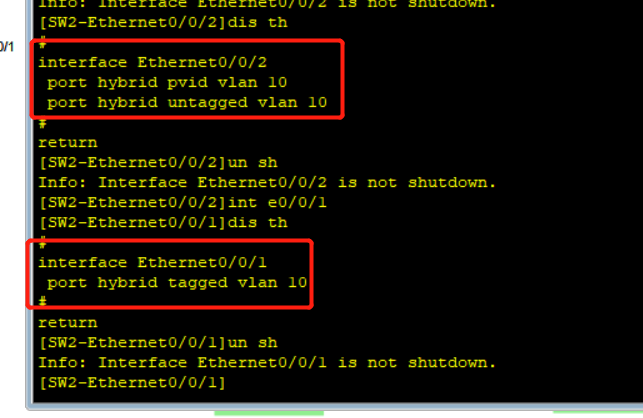

交换机2接口1和接口2设置如下：

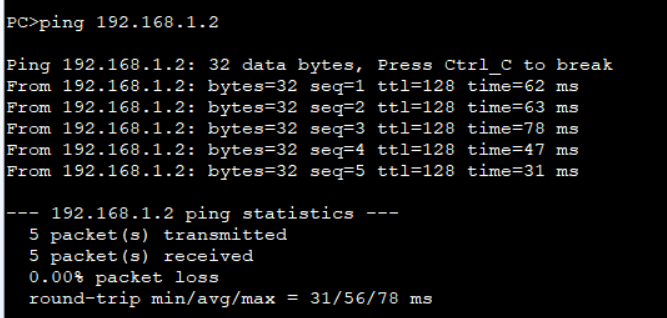

此时主机192.168.1.1，可用和192.168.1.2通信。

若要实现192.168.1.1和192.168.1.3的通信，
修改交换机1的配置如下：

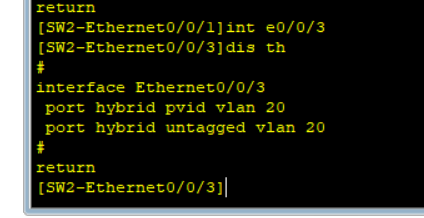

交换机2的配置如下：

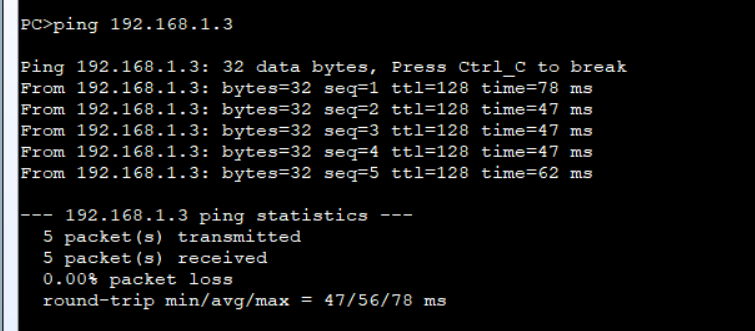

主机192.168.1.1和主机192.168.1.3可正常通信

对于华为交换机的hybrid接口设置参考如下：
数据帧出口检查： 查untag表，有标时，脱标；无标时，查tag表，有则放行，无则丢弃：
数据帧进口检查：先查有无标签，有标时，查tag表，有则放行，无则丢弃，无标时，打上pvid，放行；

4. 三层交换技术

4.1 单臂路由

单臂路由实现不同vlan之间的通信：

1. 链路类型
   交换机连接主机的端口为access链路；
   交换机连接路由器的端口为trunk链路；
2. 子接口
   路由器的物理接口可分为多个逻辑接口；
   每个子接口对应一个vlan网段的网关；

4.2 单臂路由实现不同vlan通信的原理

1. 路由器重新封装MAC地址，转换VLAN标签

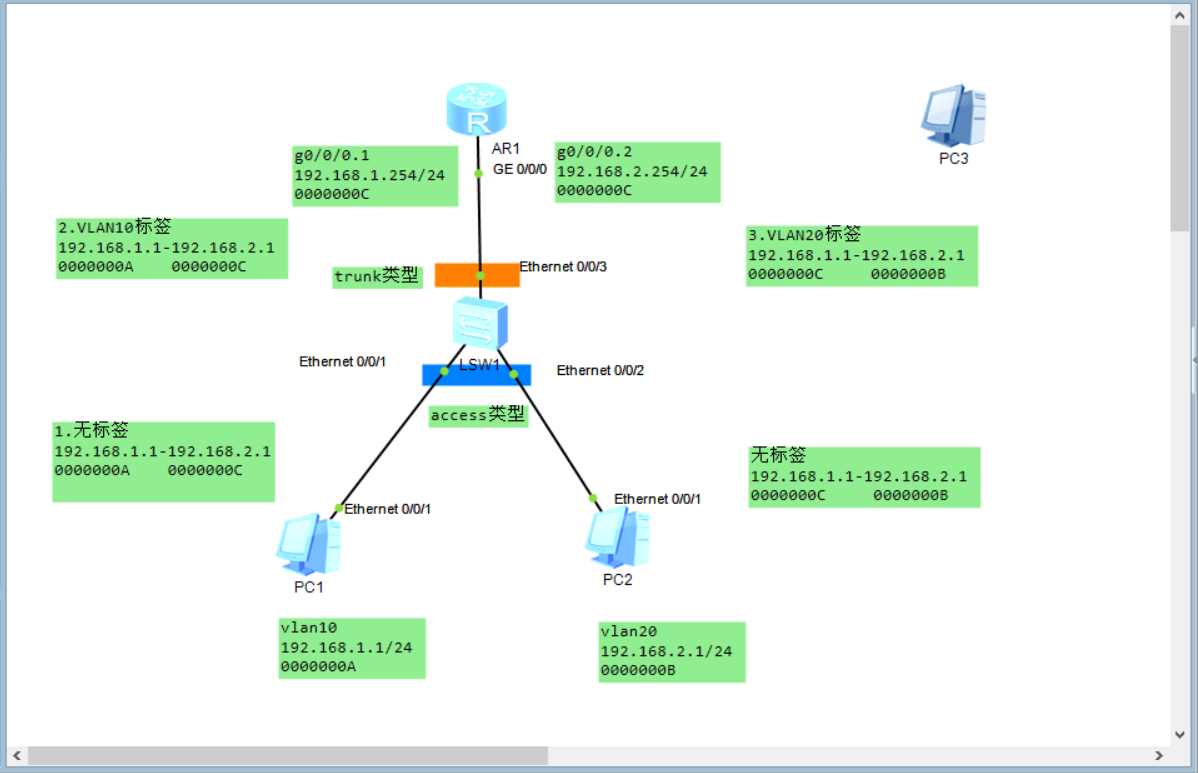

交换机的e0/0/1，和e0/0/2接口与主机相连所有是access类型；因为是单臂路由，路由器的g0/0/0接口需要接收好转发数据；所有对该口进行逻辑划分为两个口g0/0/0.1和g0/0/0.2对应VLAN10和VLAN20两个；因为是虚拟口，网卡公用，其Mac地址相同；转发流程如图中1-2-3-4；

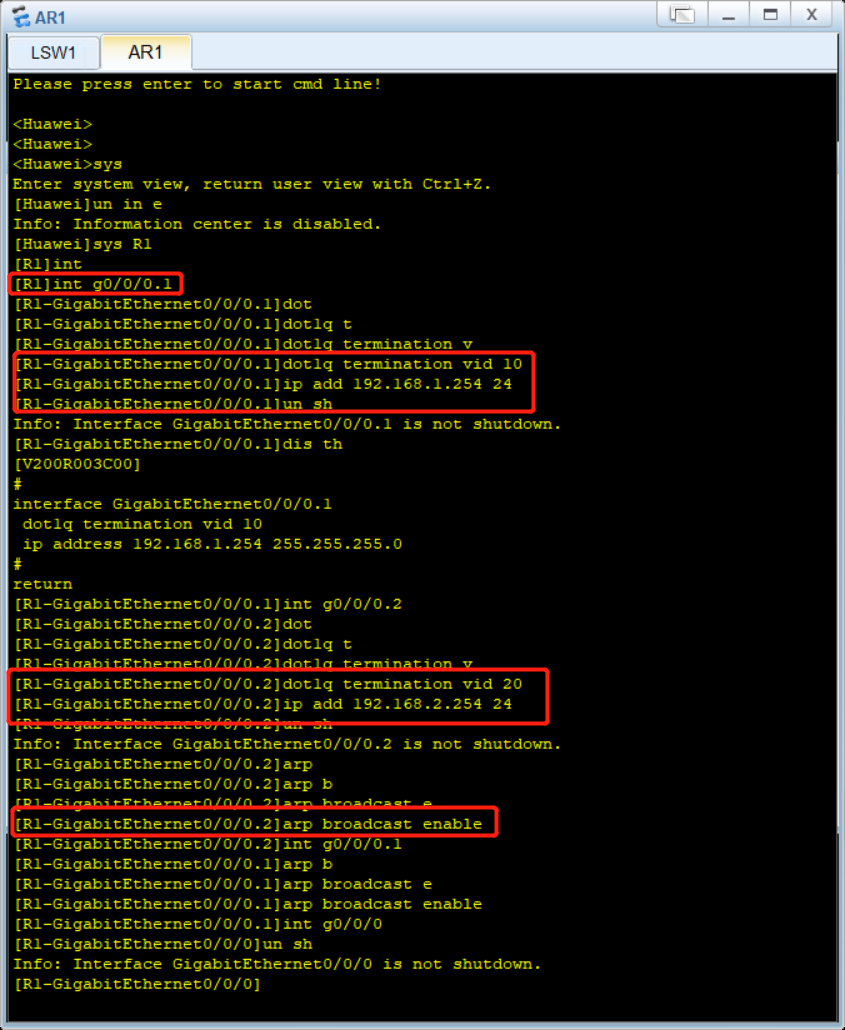

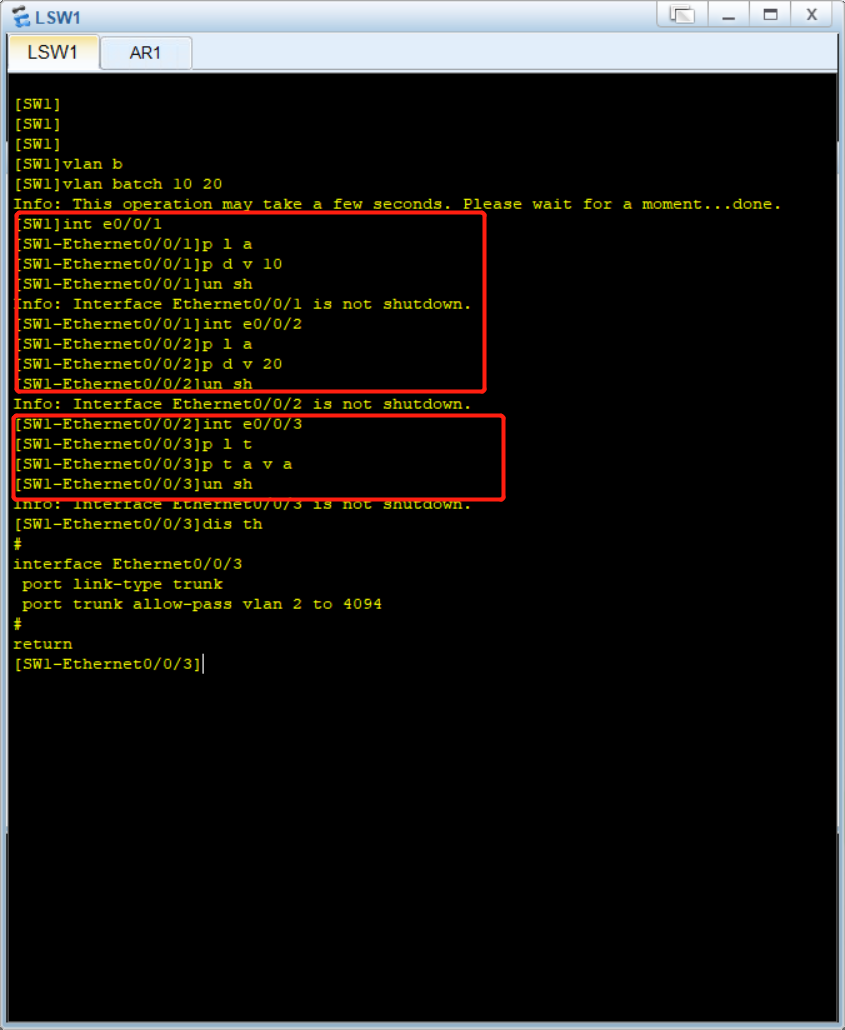

实例如下：

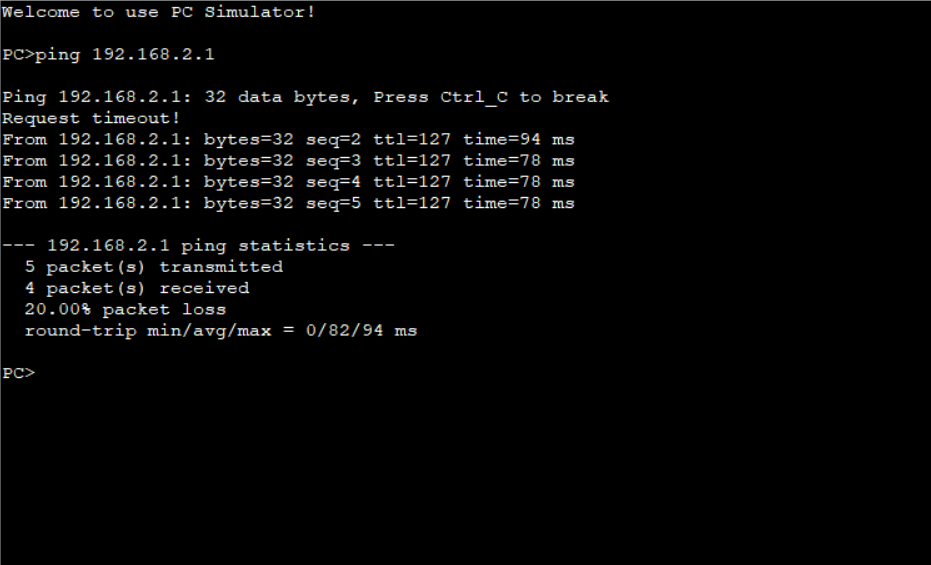

此时两主机可互相通信

4.3 三层交换技术

1. 使用三层交换技术实现VLAN间的通信；
2. 三层交换=二层交换+三层转发

当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源MAc地址和目标MAc地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。
在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同,三层引擎获取了新的2层封装信息后,路由这个数据包。
在第一个数据包转发完成后，在硬件中创建一个ML.S条目，用于后续的数据包由硬件执行的重新封装和快速转发。2层数据帧会被重新封装为需要转发的下一个网段的帧格式。|
基于CEF (一种基于拓扑转发的模型）的MLS，其关键是两张转发信息表，转发信息库（FIB）与路由表一一对应，是路由表的一个镜像。路由表更新时，FIB随之变化，其中FIB包含邻接主机的IP地址与VLANID的对应关系。而邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。
基于CEF的MLS转发过程，即发送单播数据包，通过查找FIB和邻接关系表，重新封装数据帧，从相应端口进行转发。

三层交换技术处理流程：（一次路由，多次转发）

1. 三层转发过程中要重新封装2层
   三层交换机上，第三层引擎处理数据流的第一个包
2. 交换机从3层引擎中获取2层重写信息在硬件中创建一个MLS条目；
3. 重写并转发数据流中的后续数据包
4. CEF是一种基于拓扑转发的模型：
   转发信息库（FIB）：将IP地址和VLAN对应记录表中
   邻接关系表：主机MAC地址和交换机MAC地址对应表

4.4 三层交换机VLAN间的通信

通过为三层交换机VLAN虚接口设置IP地址，从而实现不同VLAN间通信。VLAN创建后才能为此VLAN创建虚接口，近而为虚接口配置IP地址，作为对应vlan的网关。

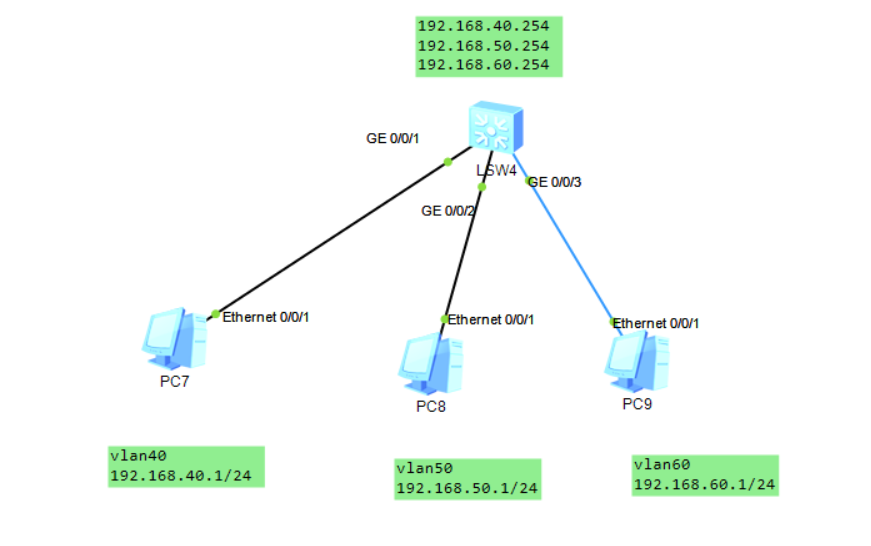

实例操作如下：

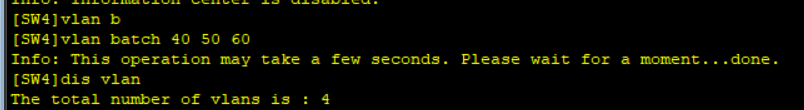

创建相应VLAN：

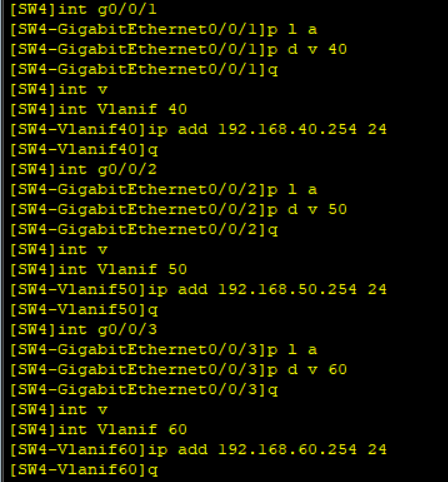

配置交换机的接口：

配置主机IP和网关，网关是vlanif中配置的IP；

如要实现对外转发数据：

要实现PC7通信PC10，各网段划分如图：

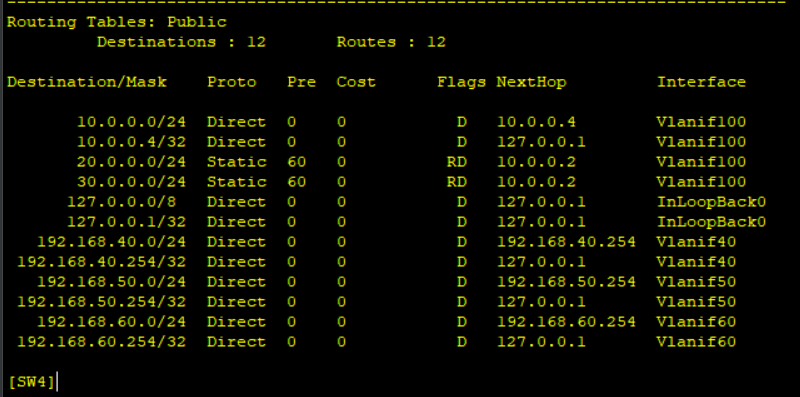

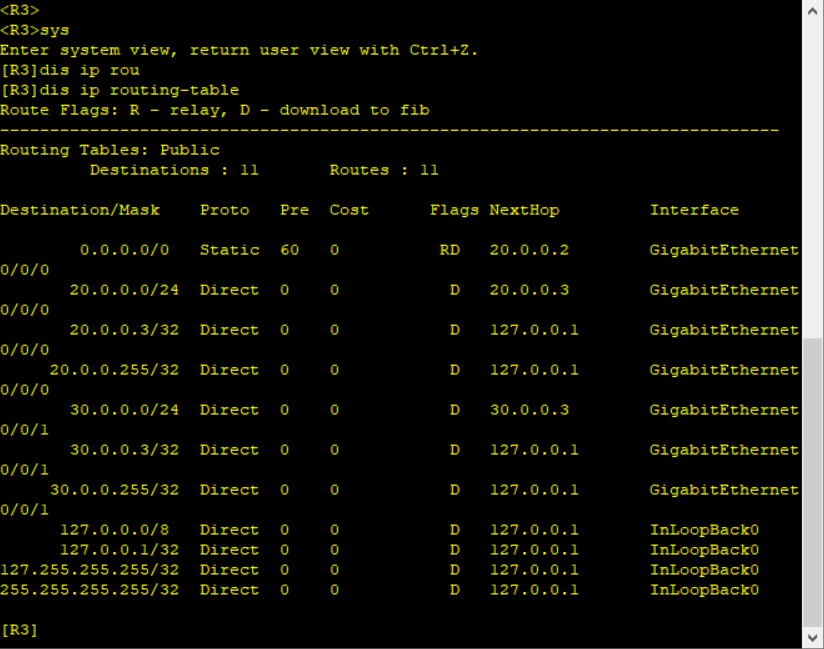

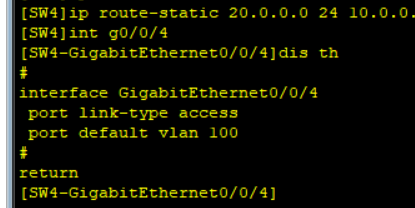

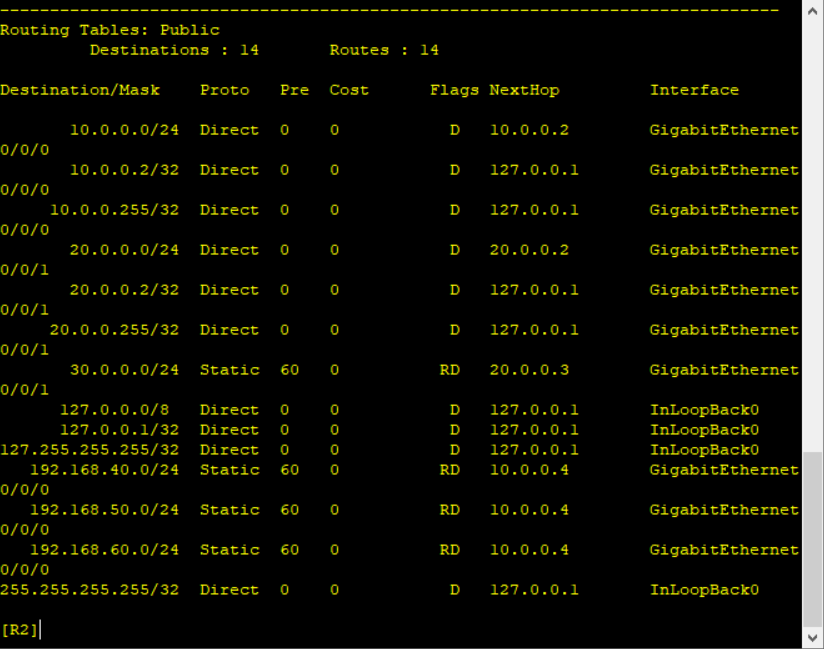

路由IP配置略过，需设置的静态路由如下

交换机的g0/0/4接口设置类型为

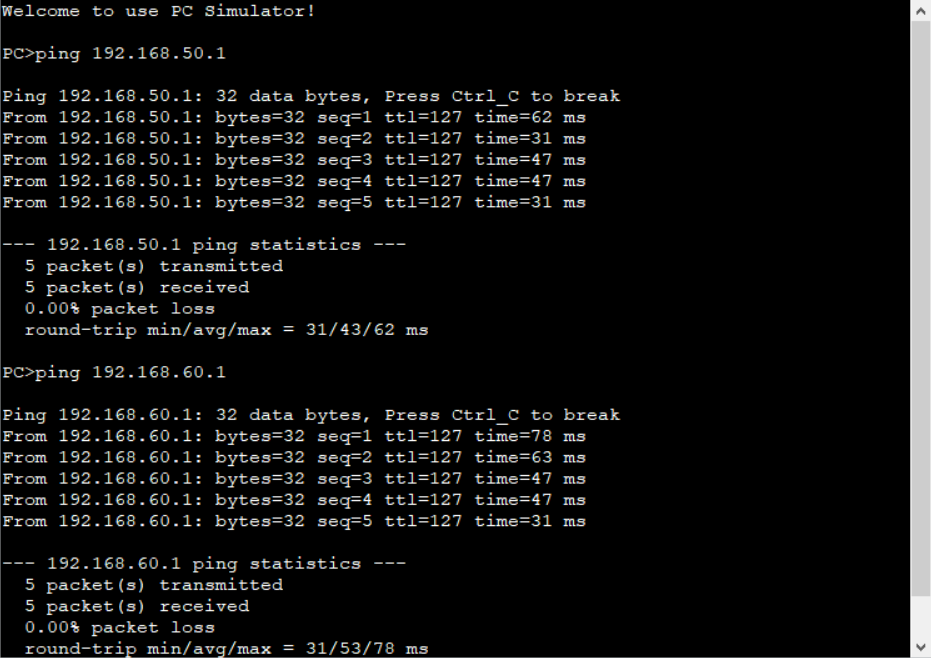

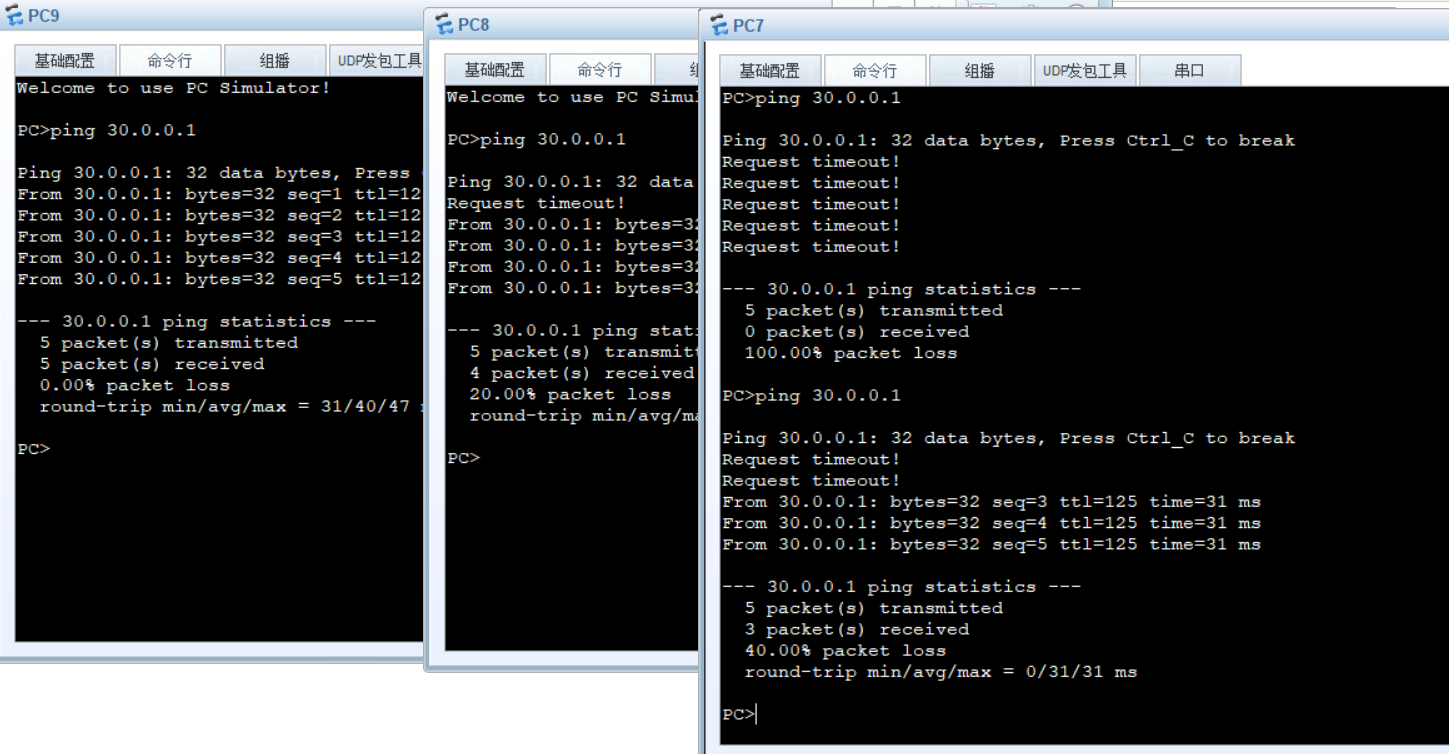

实现主机间的通信：
