网络存储技术Windows server 2012（项目四存储池的高级配置与管理）

目录

前言

网络存储技术，是以互联网为载体实现数据的传输与存储，它采用面向网络的存储体系结构，使数据处理和数据存储分离。它通过网络连接服务器和存储资源，消除了不同存储设备和服务器之间的连接障碍；提高了数据的共享性、可扩展性、管理性。
用一个形象的比喻来说，就是如果把有用的数据信息比作电，那么网络存储就是电站，电站的作用就是保证用户在需要用电的时候，随时打开电闸就有洁净的、充足的电力输出，用户即不用理会电力来自水力发电还是风力发电，也无需考虑经过了怎样的变电和传输处理，只管用电就行。
目前常用的存储方式有：直连式存储(DAS）、网络附属存储(NAS)、存储区域网络（SAN）。

一、项目背景

本系列项目实训题为《网络存储技术应用-项目化教程》一书中【习题与上机】栏目的习题。本章内容主要以“存储池的高级配置与管理”为中心展开，以下实训题位于书本“P60”页。

项目操作视频：

网络存储技术Windows server 2012 （项目四存储池的高级配置与管理）

实验环境：

虚拟化软件：VMware Workstation Pro

虚拟机系统：Windows Server 2012 R2

一、项目实训题

1、分别用3个物理硬盘创建两个存储池，存储池分别命名为【DP1】和【DP2】。

2、分别在存储池中创建大小为1GB，名称为【Mirror】虚拟磁盘，并将两个虚拟磁盘创建成带区卷。

3、将一个物理硬盘移除，查看状态。

4、再移除另外一个存储池的硬盘，查看状态。

5、最后自行根据需求添加一个或多个新的硬盘对存储池进行修复，并简要描述修复过程。

二、环境准备

1．准备一台虚拟机，作为本次实验的存储服务器。

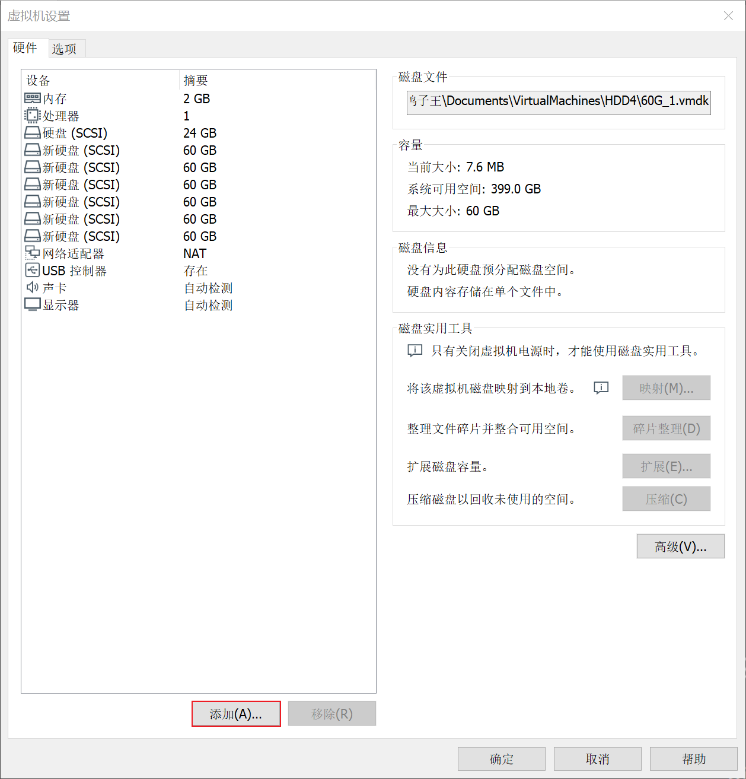

2. 在存储服务器的【虚拟机设置】界面，添加六块大小为60G的硬盘。

在这里插入图片描述

图2-1

三、操作步骤

1、分别用3个物理硬盘创建两个存储池，存储池分别命名为【DP1】和【DP2】。

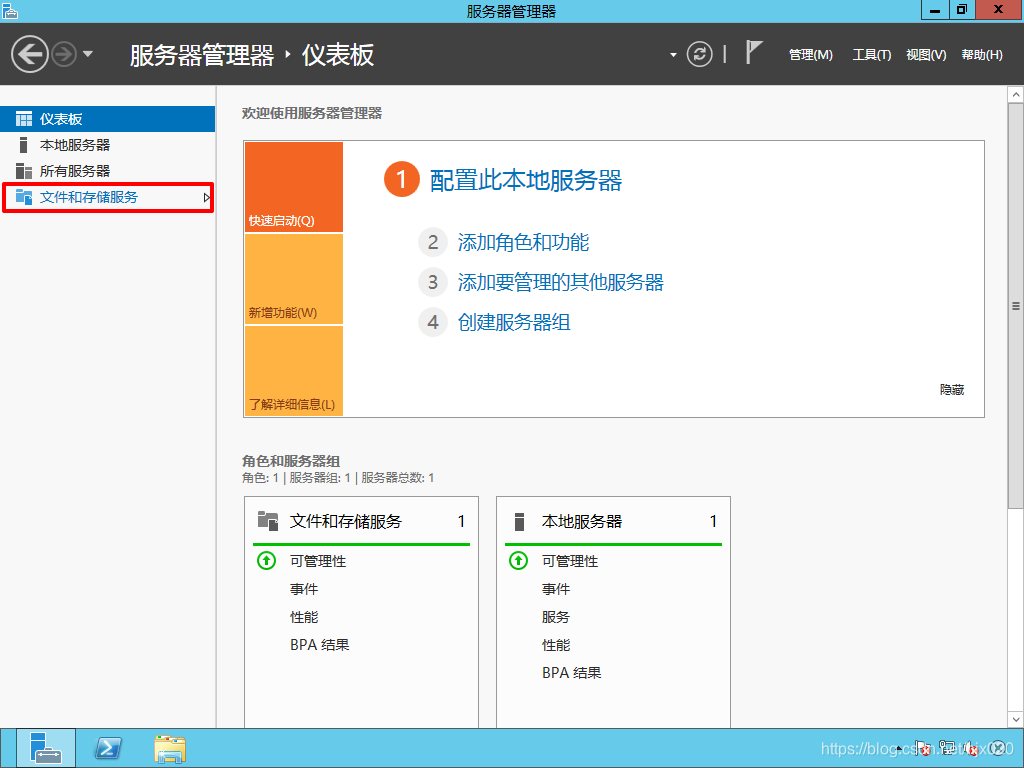

（1）打开【服务器管理器】，先点击【文件和存储服务】，然后点击【存储池】，再在【存储池】中右键点击【新建存储池】。

在这里插入图片描述

图3-1-1

（2）在【新建存储池向导】对话框中，在【存储池名称】输入【DP1】，勾选3块新添加的60G磁盘，确认无误后点击【创建】即可。

在这里插入图片描述

图3-1-2

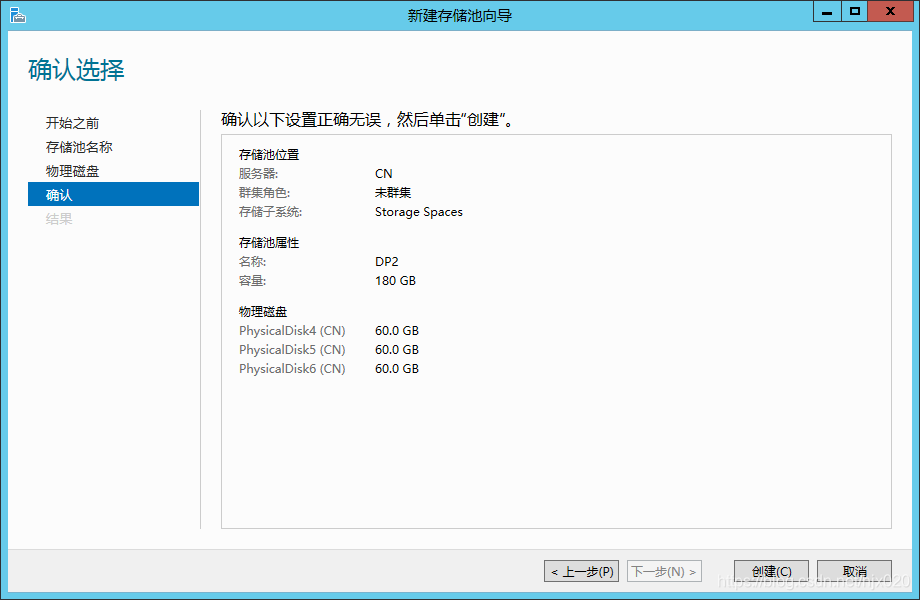

（3）使用同样的方法，创建存储池【DP2】，下图1-3为确认结果。

在这里插入图片描述

图3-1-3

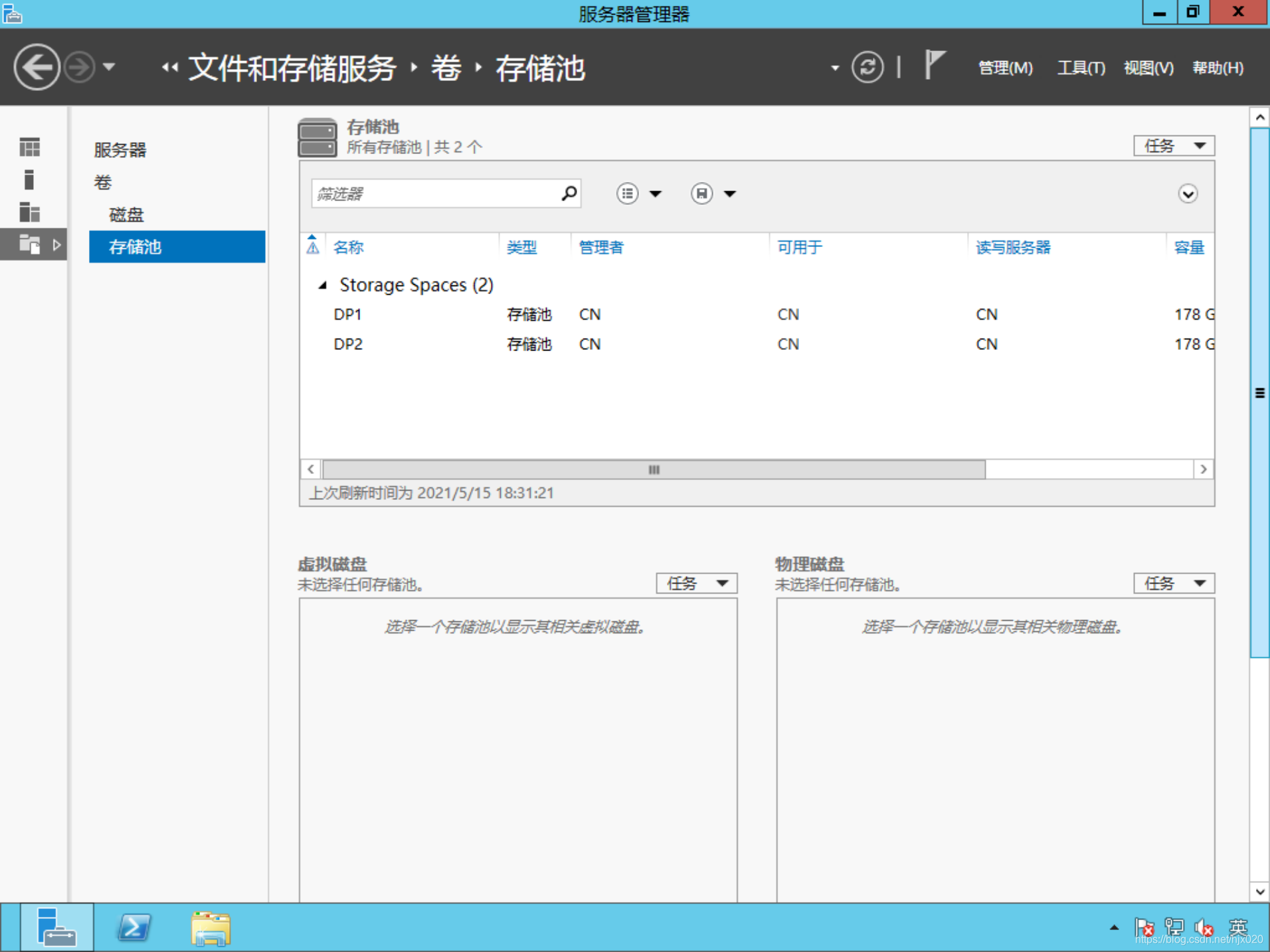

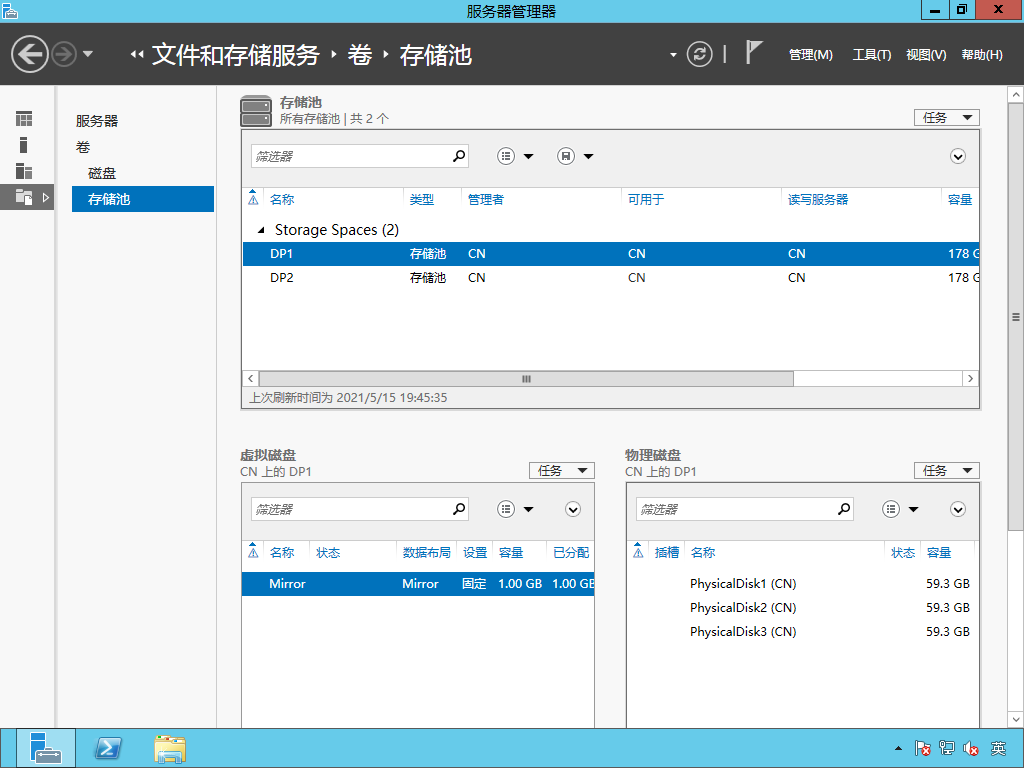

（3）创建完成后，存储池界面如下图1-4所示。

在这里插入图片描述

图3-1-4

2、分别在存储池中创建大小为1GB，名称为【Mirror】的虚拟磁盘，并将两个虚拟磁盘创建成带区卷。

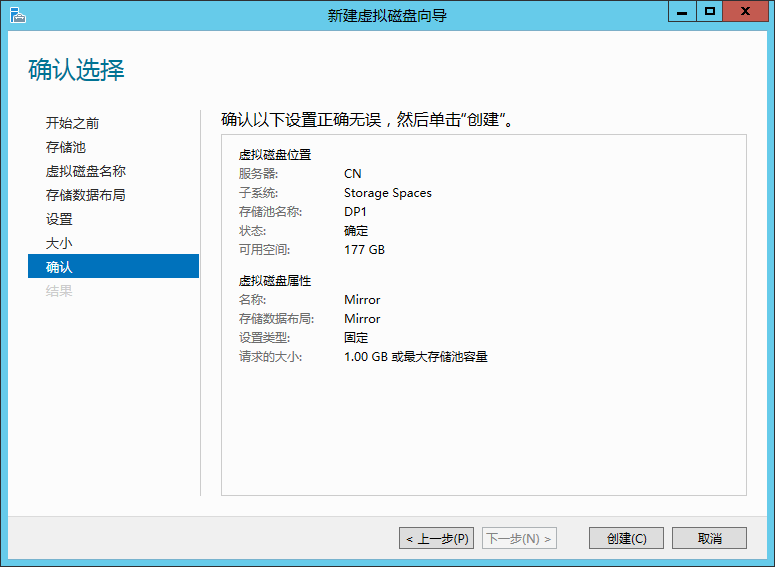

（1）在存储池【DP1】中，创建一个虚拟磁盘名称为【Mirror】，存储数据布局为【Mirror】，设置类型为【固定】，虚拟磁盘大小为【1GB】的磁盘，确认无误后，点击【创建】。

在这里插入图片描述

图3-2-1

（2）使用同样的方法，在存储池【DP2】中，创建一个名称和存储布局均为【Mirror】的虚拟磁盘.。

在这里插入图片描述

图3-2-2

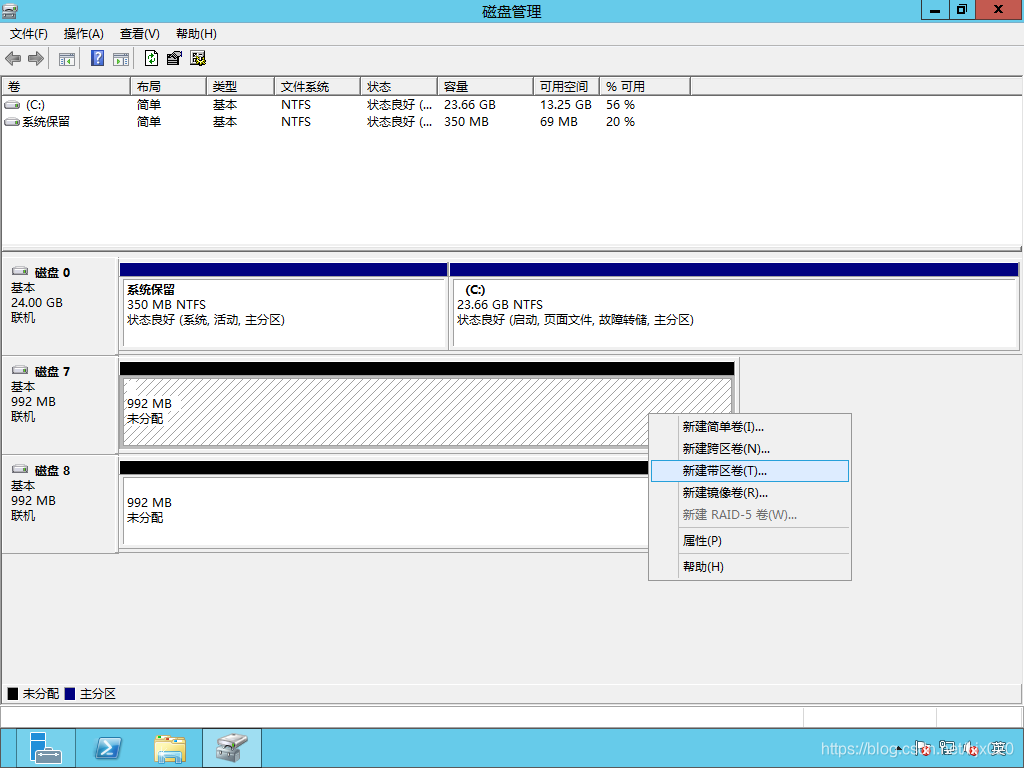

（3）按【Win键】和【X键】，打开【磁盘管理】，选中任意一块刚创建好的1G磁盘（磁盘7），鼠标右击选择【新建带区卷】。

在这里插入图片描述

图3-2-3

（4）在选择磁盘对话框中，将另一块1G的磁盘（磁盘8）也添加进去，其配置如图。

在这里插入图片描述

图3-2-4

（5）带区卷创建完成后，如图2-5所示。

在这里插入图片描述

图3-2-5

3、将一个物理硬盘移除，查看状态。

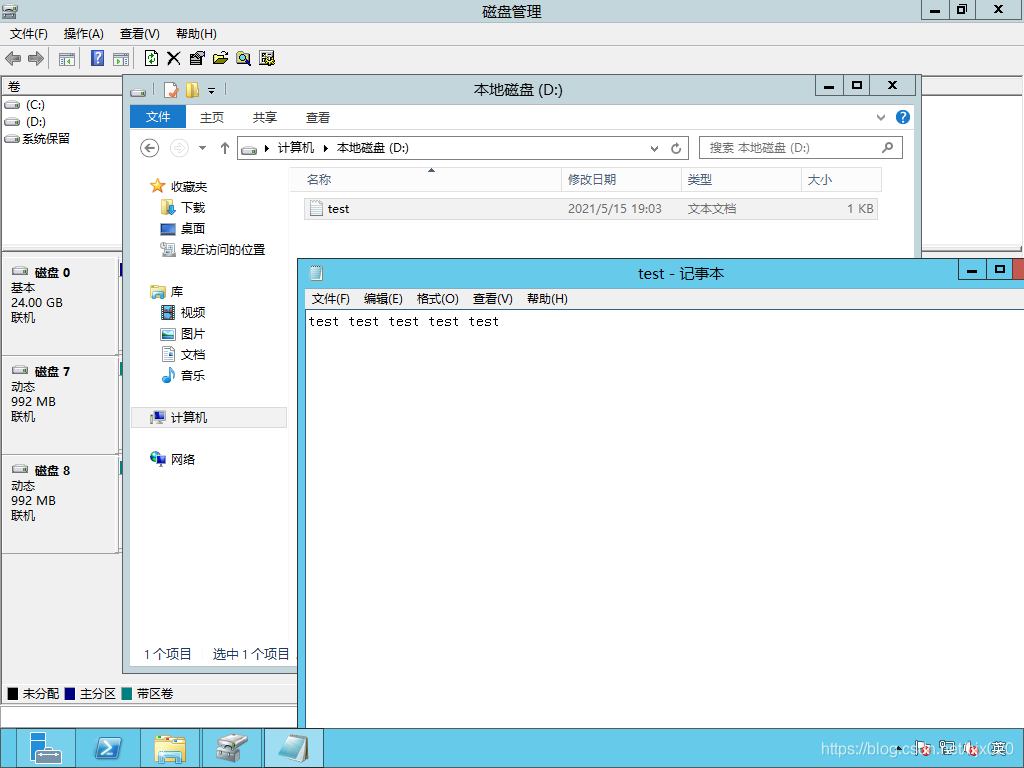

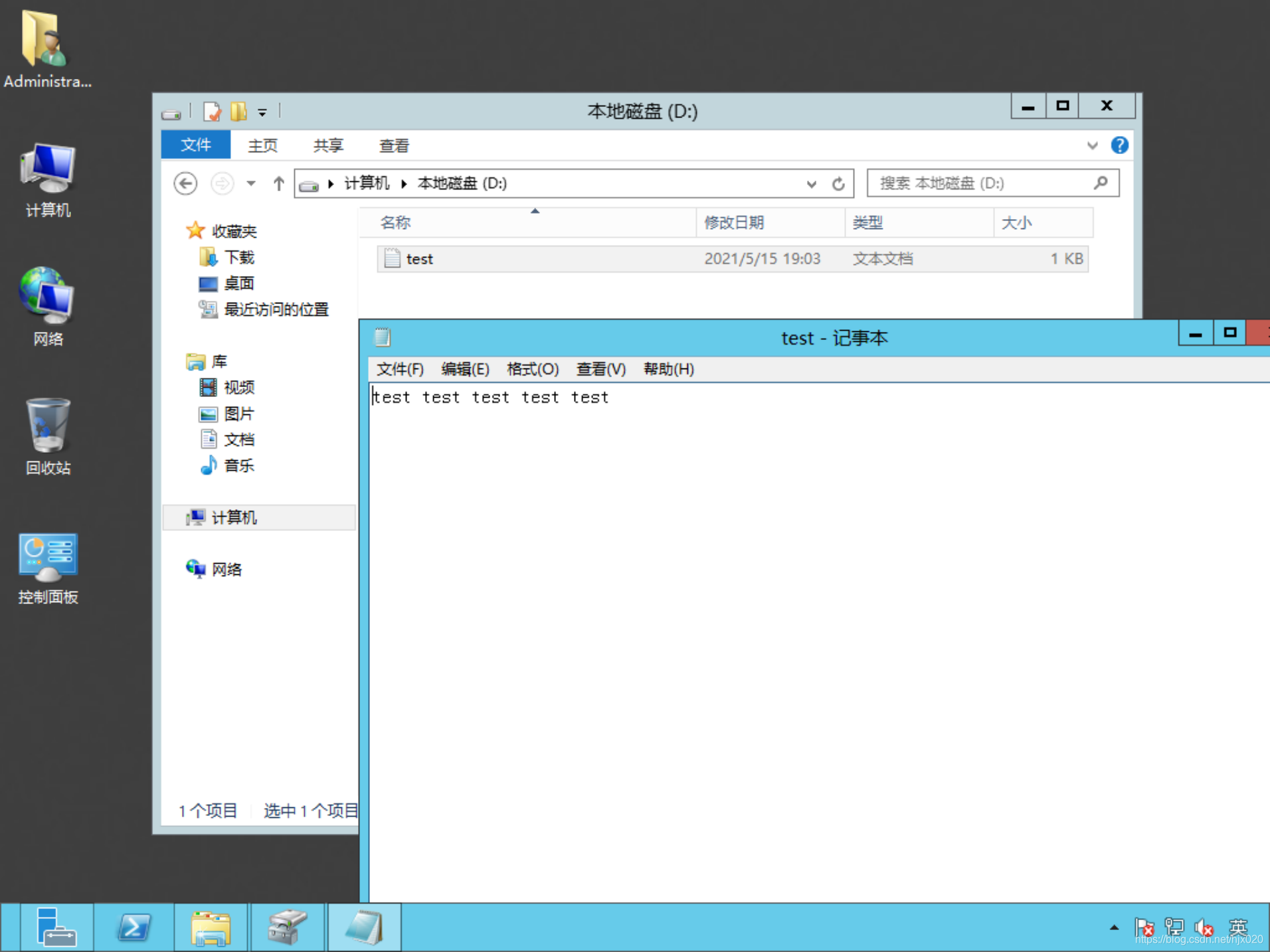

（1）在D盘新建一个名为test的文本文件，并在其内填入适当内容。

在这里插入图片描述

图3-3-1

（2）在虚拟机设置中，移除任意一块60G硬盘。

在这里插入图片描述

图3-3-2

（3）查看之前创建好的test文件，安然无恙。

在这里插入图片描述

图3-3-3

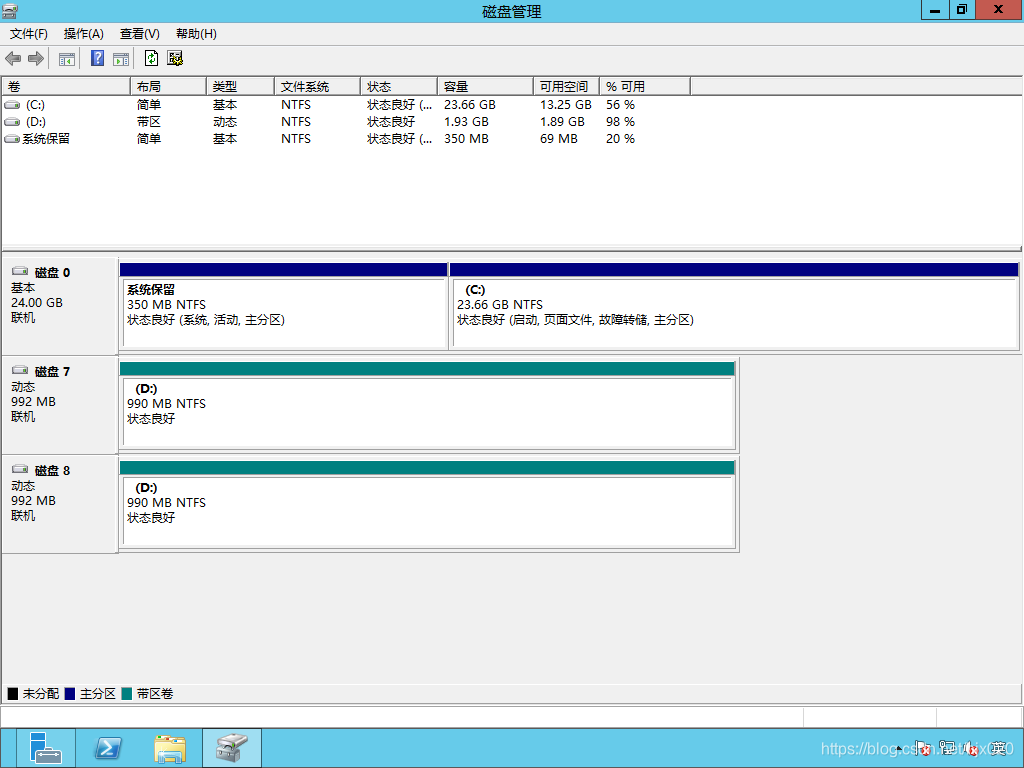

（4）查看【磁盘管理】界面，发现磁盘7和磁盘8均为状态良好。

在这里插入图片描述

图3-3-4

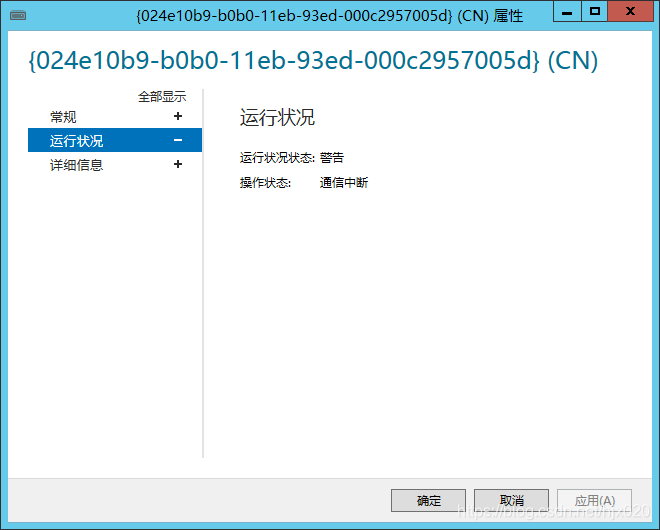

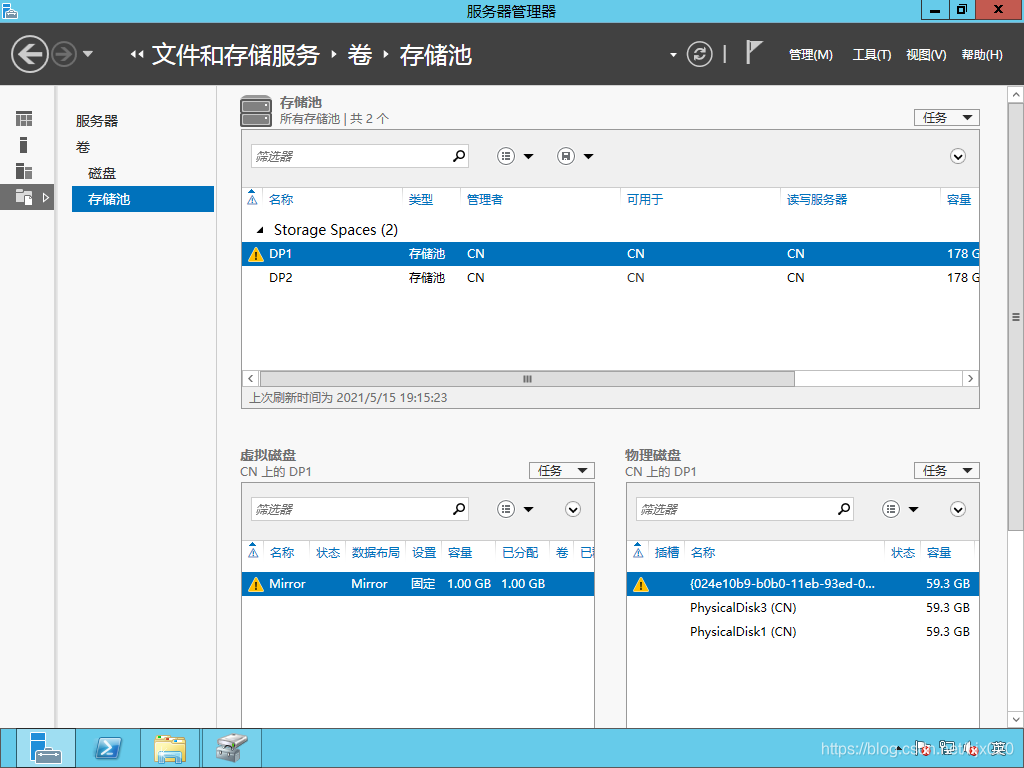

（5）查看【存储池】，发现存储池【DP1】出现感叹号，并且【物理磁盘】的一块磁盘也出现感叹号；查看其属性，运行状况状态为警告。

在这里插入图片描述

图3-3-5

在这里插入图片描述

图3-3-6

4、再移除另外一个存储池的硬盘，查看状态。

（1）与上一部分操作类似，在虚拟机设置中，移除任意一块大小为的60G硬盘。

在这里插入图片描述

图3-4-1

（2）文本文件test依旧能打开查看。

在这里插入图片描述

图3-4-2

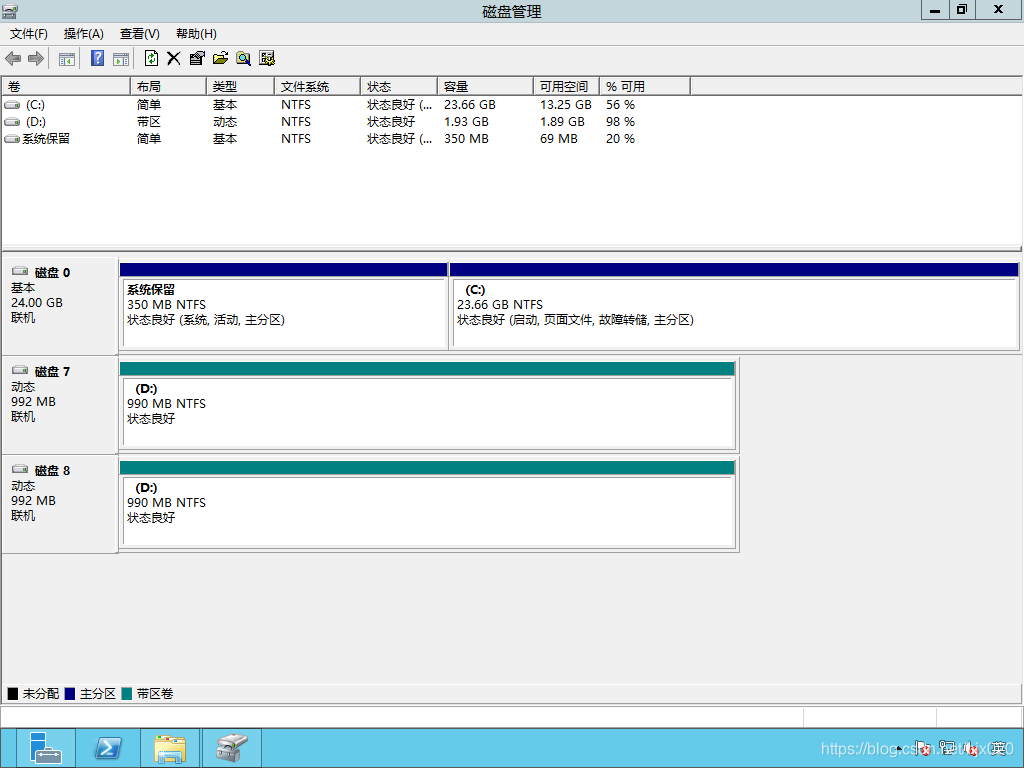

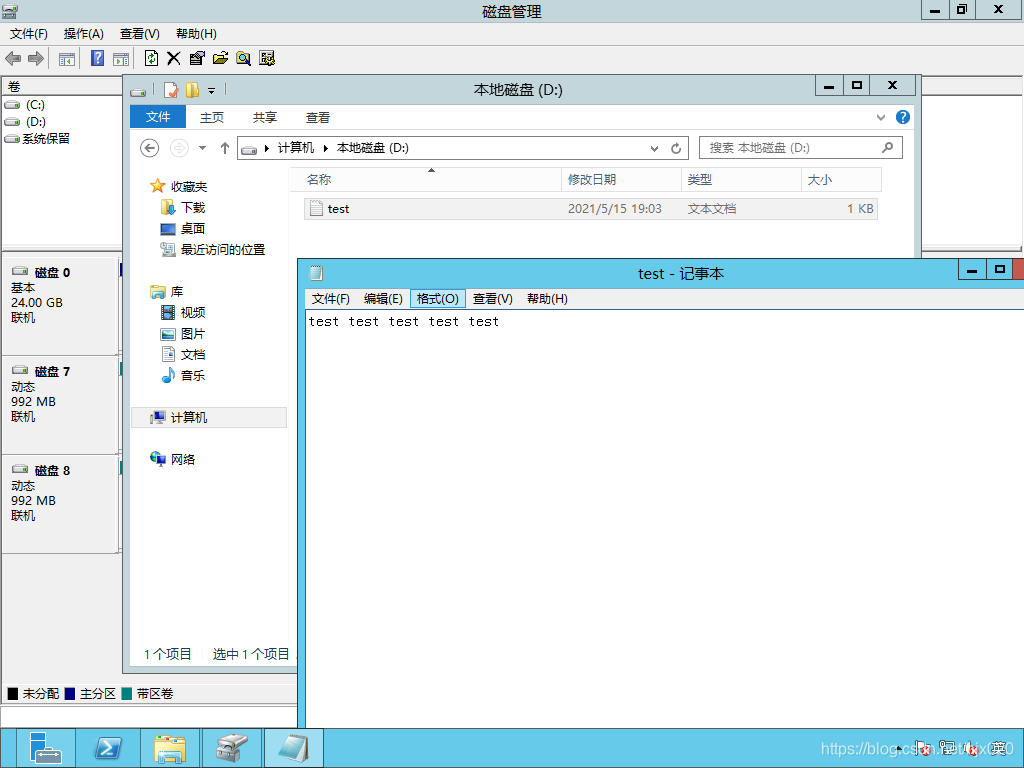

（3）查看【磁盘管理】，发现磁盘7和磁盘8均为状态良好。

在这里插入图片描述

图3-4-3

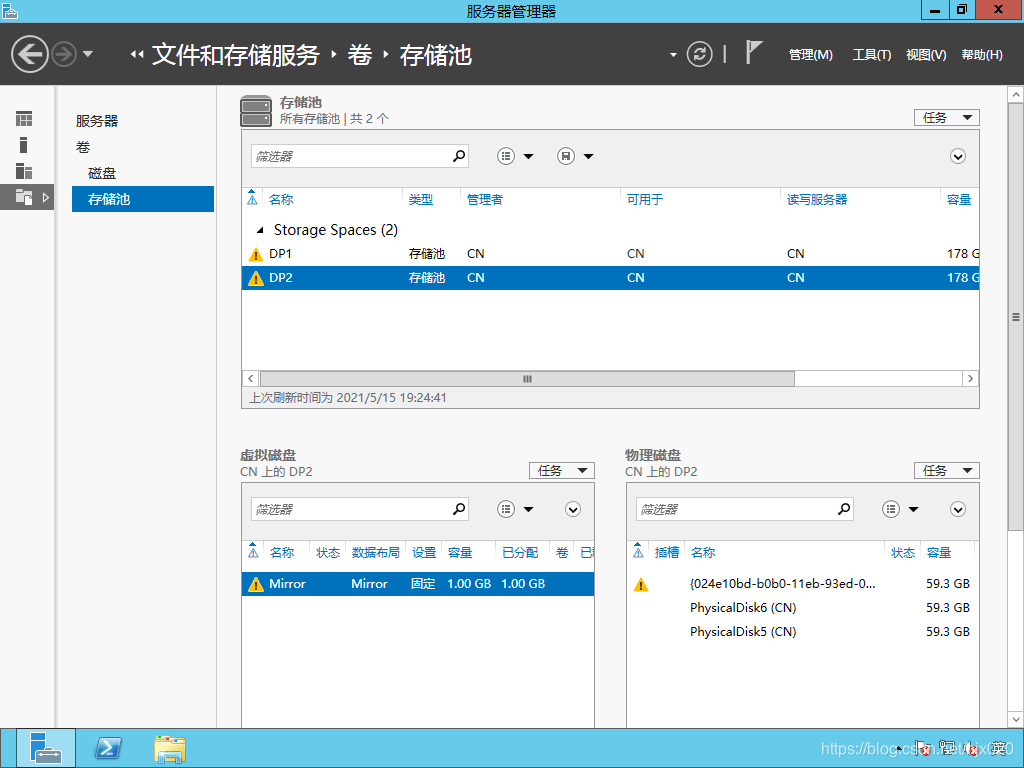

（4）查看【存储池】，在第三部分的基础上，发现【DP2】也出现了感叹号，并且其【物理磁盘】的一块磁盘也出现感叹号；查看其属性，运行状况状态为警告。

在这里插入图片描述

图3-4-4

在这里插入图片描述

图3-4-5

5、最后自行根据需求添加一个或多个新的硬盘对存储池进行修复，并简要描述修复过程。

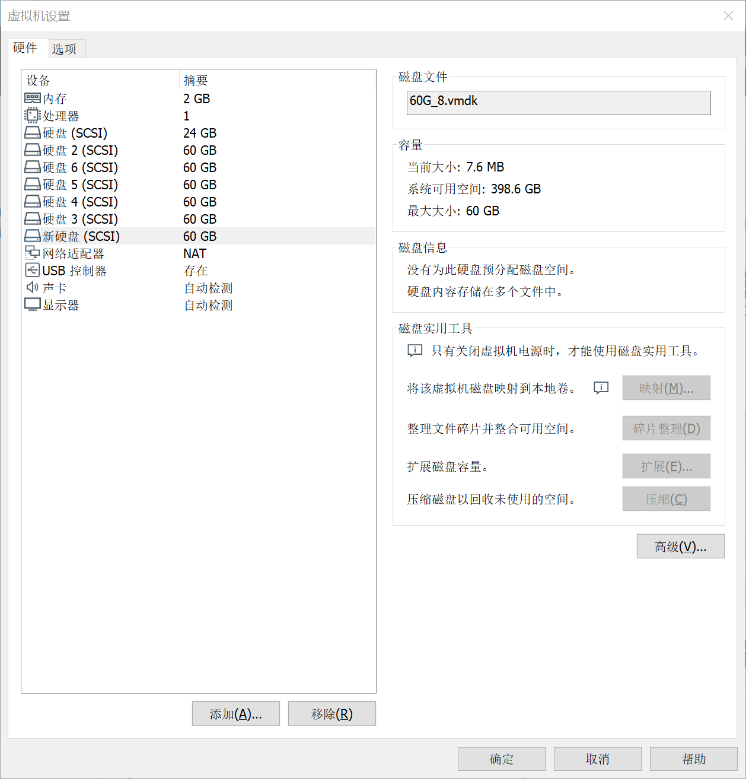

（1）在存储服务器的【虚拟机设置】界面，添加两块大小为60G的硬盘。

在这里插入图片描述

图3-5-1

（2）在【服务器管理器】的【存储池】中，右键存储池【DP1】，选择【添加物理磁盘】，勾选一块新的物理磁盘并将其分配设为【热备用】，点击【确定】即可。

在这里插入图片描述

图3-5-2

（3）使用同样的方法，为存储池【DP2】添加一块新的物理磁盘，并将其【分配】设置为【热备用】。

在这里插入图片描述

图3-5-3

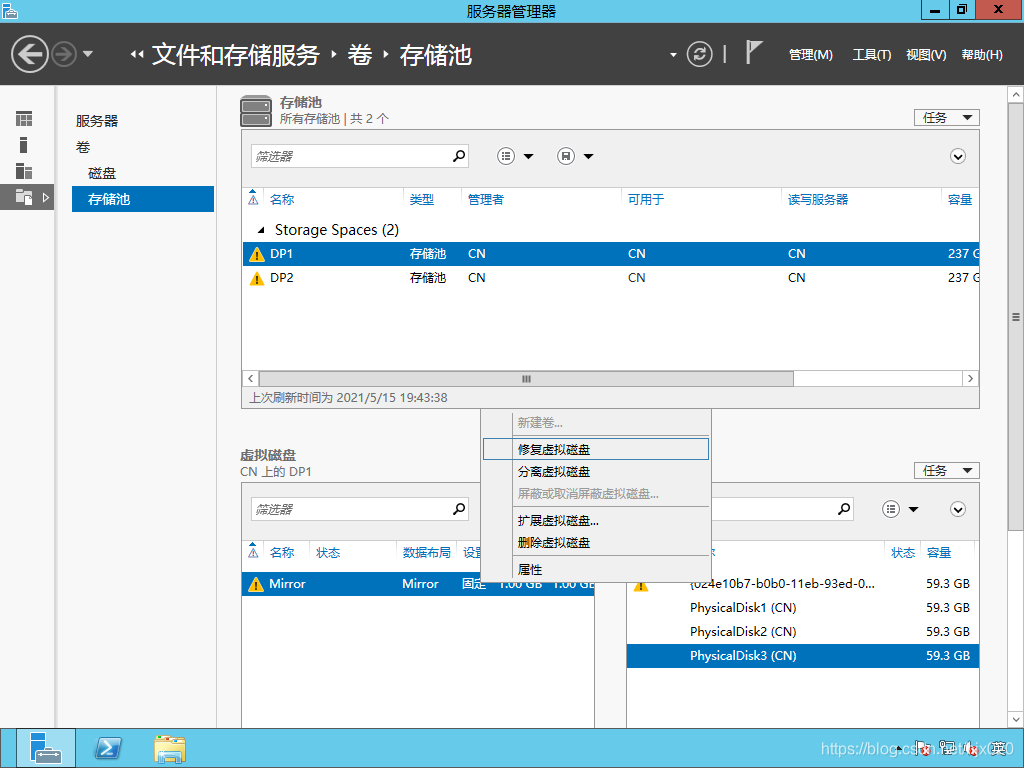

（4）点击存储池【DP1】，选中虚拟磁盘【Mirror】，右键点击【修复虚拟磁盘】；存储池【DP2】也做相同的操作。

在这里插入图片描述

图3-5-4

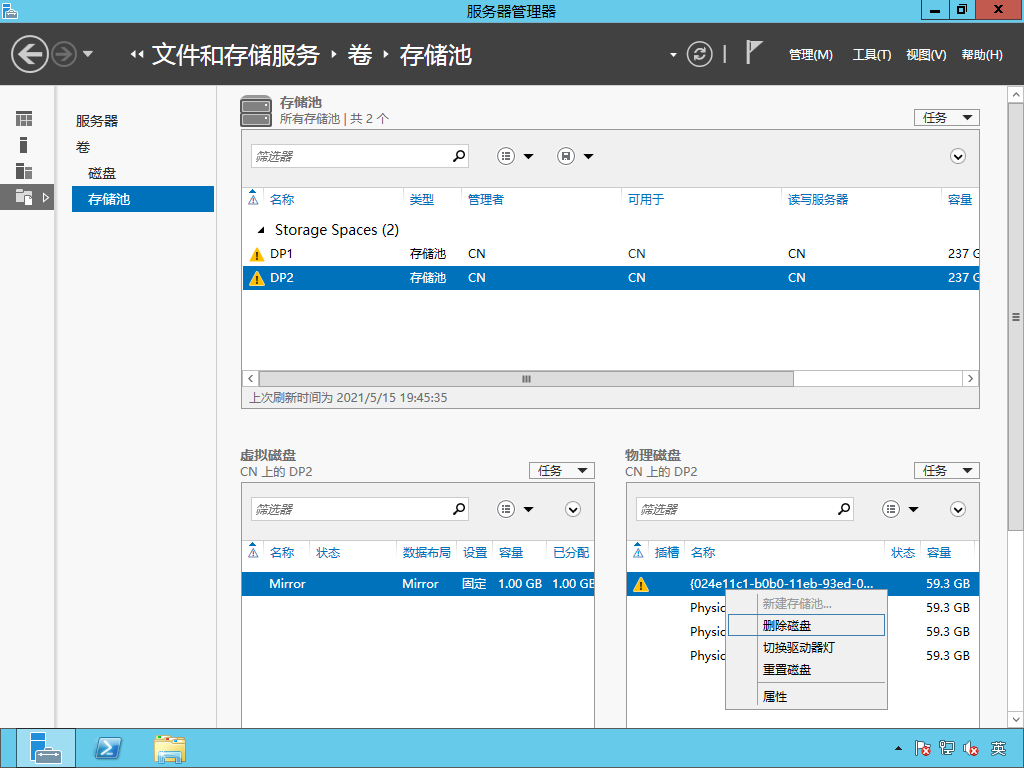

（5）修复完成后，可以删除各存储池出现警告提示的磁盘。

在这里插入图片描述

图3-5-5

（6）至此，修复工作完毕。

在这里插入图片描述

图3-5-6
