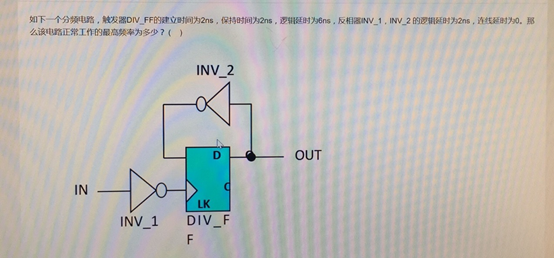

setup slack ≥ 0Tperiod-Tsu-（Tco+Tdata）+Tskew ≥ 0Tperiod-2-（6+2）+0 ≥ 0Tperiod ≥ 10
故最大频率为100M。
2

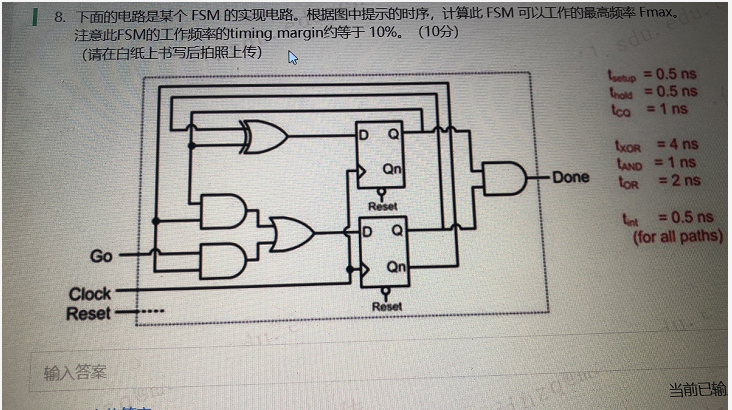

setup slack ≥ 0Tperiod-Tsu-（Tco+Tdata）+Tskew ≥ 0Tperiod-0.5-(1+4+0.5)+0 ≥ 0Tperiod-6 ≥ 0Tperiod ≥ 6
对应工作频率为166.67M，又工作频率的timing margin为10%，故166.67 * 0.9 = 150M。
3
setup slack ≥ 0Tperiod-Tsu-（Tco+Tdata）+Tskew ≥ 0Tperiod-2-(1.8+1.2)+0 ≥ 0Tperiod-5 ≥ 0Tperiod ≥ 5
对应工作频率最高为200M。
（b）数据datain与时钟clock之间的最小建立时间和最小保持时间分别是多少？
数据datain与时钟clock之间的建立时间，及datain需要在clock之前多长时间保持稳定，以时钟周期5ns来说，因为Tco时间为1.8ns，所以datain经过Tpd1传递到与门输入端的时间只要小于等于1.8ns就能满足触发器的建立时间，即使是在clock有效沿之后。又Tpd1=0.9ns，所以datain只要在clock信号之后0.9ns保持稳定即可，datain与clock之间的最小建立时间为-0.9ns。
数据datain与时钟clock之间的保持时间，及datain需要在clock之后多长时间仍然保持稳定，以时钟周期5ns来说，因为
hold slack =（Tco+Tdata）-Thold =（1.8+1.2）-1.5 =1.5ns 所以保持时间余量为1.5ns，相当于数据D可以在clock有效沿之前1.5ns变化，仍能满足触发器保持时间要求，又因为Tpd1=0.9ns，所以datain可以在clock有效沿之前0.6ns变化，仍能满足触发器保持时间要求，因此数据datain与时钟clock之间的最小保持时间为-0.6ns。4
下图是某电路中的一条关键路径，其中DFF的参数如下：Tco=1ns，Tsu=2ns，Thold=1ns，Logic的最大延时为4ns，最小延时为3ns，CLK的jitter为2ns，则电路最小时钟周期为
考虑时钟抖动的影响，触发时钟向后偏移，捕获时钟向前偏移，会使得setup更差；触发时钟向前偏移，捕获时钟向后偏移，会使得hold更差。 因此，在计算setup slack和hold slack时，直接减去clock jitter的值。 这里jitter=2ns，个人理解是在理想时钟沿的前后都可能有1ns的偏移。 setup slack ≥ 0Tperiod-Tsu-（Tco+Tdata）+Tskew-Tjitter ≥ 0 #考虑时钟抖动影响Tperiod-2-(1+4)+1-2 ≥ 0Tperiod-8 ≥ 0Tperiod ≥ 8
故电路最小时钟周期为8ns。
5

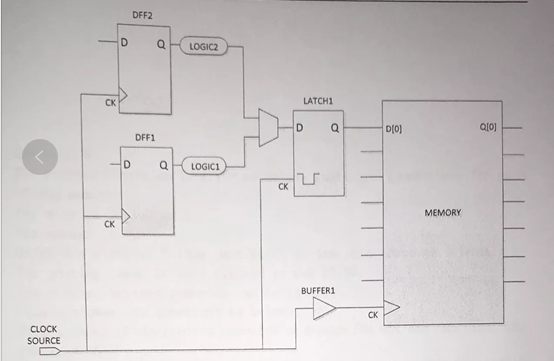

1）由图中标志可以看出是 transparent-low latch. 2）setup分析使用延时最大的路径，即DFF2 > LOGIC2 > MUX > LATCH1 > D. setup slack = Tperiod –Tsu -（Tco+Tdata）+Tskew = 10 – 4 -（0+6+1）+Tbuffer = Tbuffer -1 由setup slack ≥ 0得Tbuffer ≥ 1. hold分析使用延时最小的路径，即DFF2 > LOGIC1 > MUX > LATCH1 > D.
需要注意的是因为LACTH1是负沿latch，所以在0~5ns是锁存状态，数据经过LOGIC1的1ns延时，然后到达LATCH1数据端等待，直到第5ns，再经过LATCH1的1ns传播延时，在第6ns到达MEMORY的D端. hold slack =（Tco+Tdata）-Thold –Tskew = 6 – 3 – Tbuffer 由hold slack ≥ 0得Tbuffer ≤ 3.所以1≤ Tbuffer ≤3.
6
个人理解：

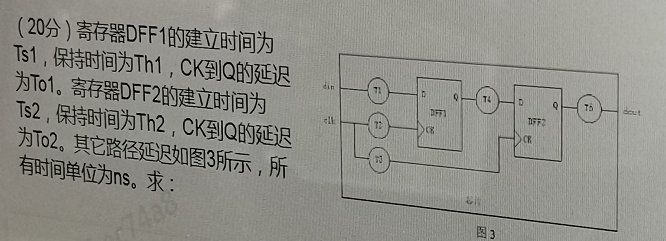

先从DFF1分析，可以看到D端前面加了延时T1，CK端前面加了延时T2，假设T1>T2，相当于数据会比时钟沿晚（T1-T2）到来，那么为了满足DFF1的setup time，对din相对于clk的setup要求更严了，为Ts1+（T1-T2）；为了满足DFF1的hold time，对din相对于clk的hold要求宽松了，为Th1-（T1-T2）。假如T1<T2，那么（T1-T2）<0，上面的公式也是成立的。
这是对DFF1进行分析，是否还要对DFF2进行分析，然后取二者中的最大值？
